内燃机活塞组件练习结构设计

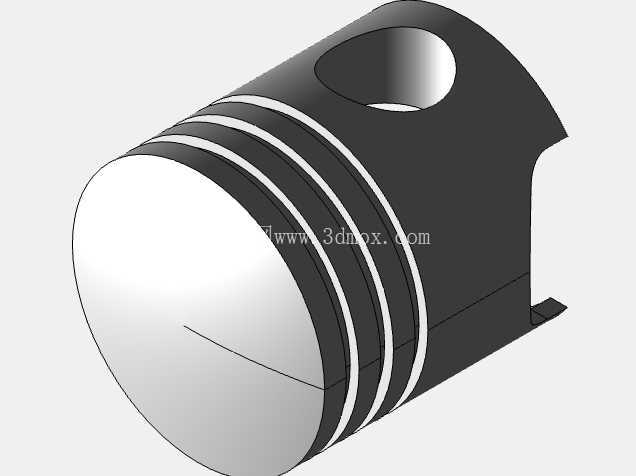

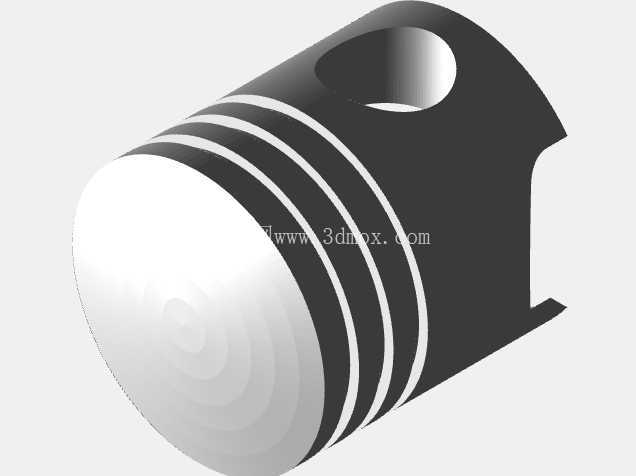

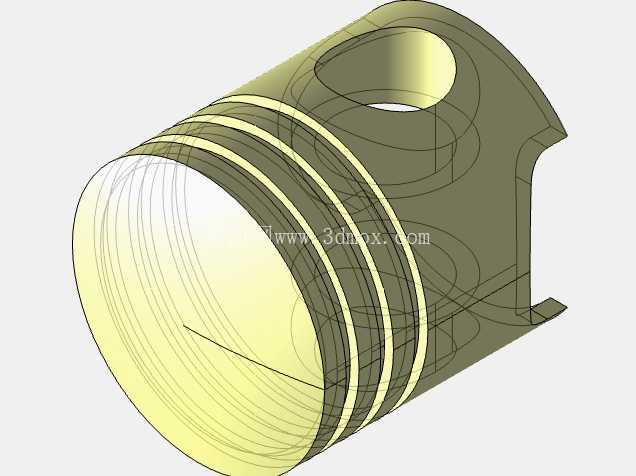

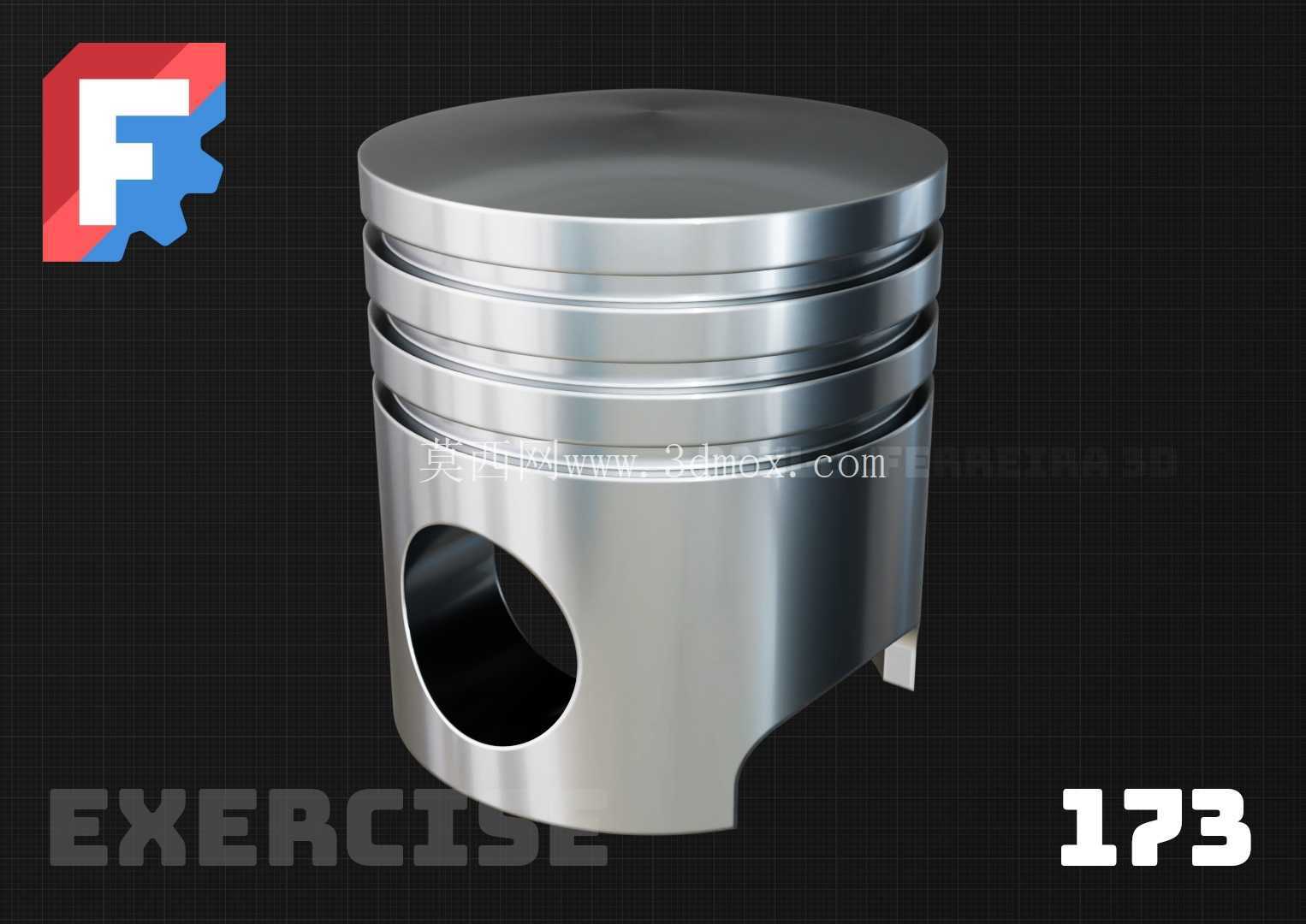

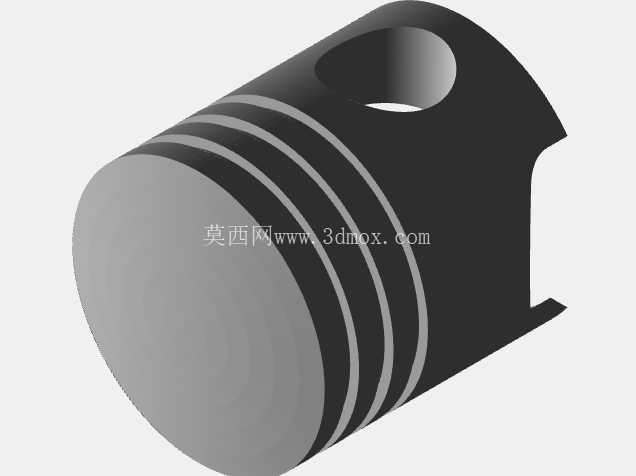

　　本次呈现的活塞组件结构，是内燃机动力转换环节的核心执行部件，日常作业中需要在高温高压的气缸环境内完成高频往复直线运动，将燃料燃烧产生的膨胀压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，广泛适配小排量通用汽油机、小型空压机、教学演示用内燃机试验台等场景，也可作为FreeCAD建模练习阶段的典型回转类带特征零件参考案例。从结构设计逻辑来看，活塞头部设置了三道环槽，上方两道为气环安装位，最下方一道为油环安装位，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免燃烧过程中的高压燃气窜入曲轴箱稀释润滑油，同时将活塞顶部承接的燃烧热量传导至气缸壁完成散热；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，同时在气缸壁上铺涂均匀的油膜，降低活塞往复运动过程中的摩擦阻力。

　　活塞裙部采用了局部开槽的结构设计，这种设计一方面可以调整裙部的热膨胀量，避免发动机工作温度升高后活塞裙部膨胀卡滞在气缸内，另一方面开槽结构能够储存少量润滑油，进一步改善裙部与气缸壁之间的润滑条件，裙部开设的活塞销孔采用了同轴度严格管控的设计，销孔与活塞销采用间隙配合，保证活塞在往复运动过程中可以绕活塞销小幅摆动，适应连杆摆动过程中的角度变化，避免运动卡滞。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，通常活塞裙部会设计成微椭圆结构，长轴垂直于活塞销孔轴线方向，抵消工作过程中活塞销孔方向的热膨胀量以及侧压力造成的形变，保证活塞在全工况温度区间内都能在气缸内顺畅运动，不会出现拉缸或者敲缸的问题。

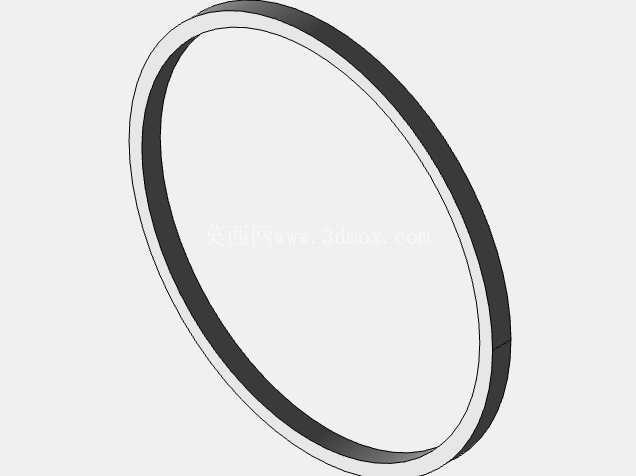

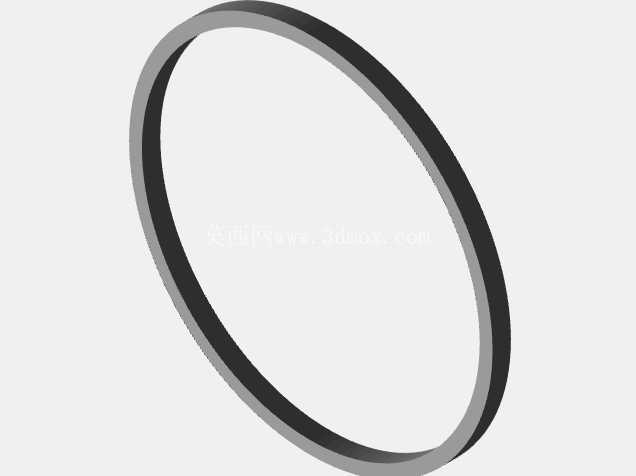

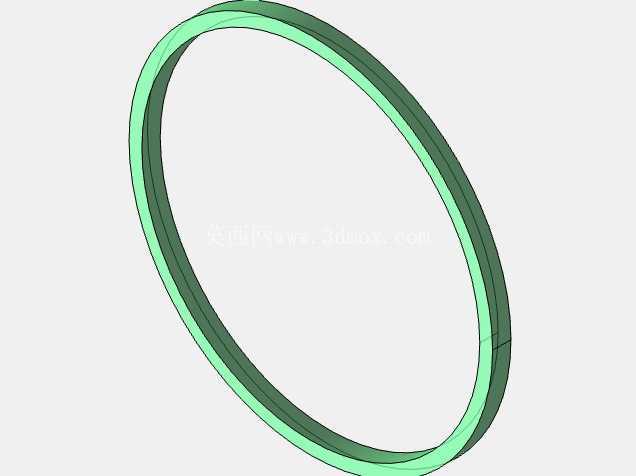

　　活塞顶部采用平顶设计，这种设计的优势是加工工艺简单，受热面积小，能够减少燃烧过程中的热量积累，降低活塞的热负荷，适合小排量低强化程度的动力设备使用。在实际建模过程中，这类零件需要重点关注环槽的宽度与深度尺寸公差，环槽的侧面粗糙度需要满足密封要求，避免活塞环在环槽内出现卡滞或者密封失效的问题；活塞销孔的内孔粗糙度以及同轴度要求较高，需要保证活塞销安装后不会出现偏磨，延长组件的使用寿命。这类活塞组件在实际装配过程中，需要与活塞环、活塞销、卡簧等零件配合使用，活塞销两端通过卡簧限位，避免活塞销在工作过程中轴向窜动刮伤气缸壁；活塞环安装时需要注意各道环的开口位置相互错开，避免开口对齐造成燃气泄漏。

　　从实际使用场景来看，这类结构的活塞除了应用在内燃机上，也可以经过尺寸调整后适配往复式压缩机、小型气动执行元件等需要往复密封运动的设备中，核心的密封、导热、运动传递的设计逻辑是通用的，建模过程中掌握这类回转类带环槽、径向孔、局部切除特征的零件建模思路，能够快速迁移到同类筒状、盘类带密封槽的零件设计工作中，比如液压缸活塞、气动缸活塞等部件的结构设计逻辑都有共通之处，只是根据工况压力、运动速度、介质类型的不同调整环槽数量、配合公差、材质选型即可。
