带三角加强筋的立式滚轮支撑支座结构

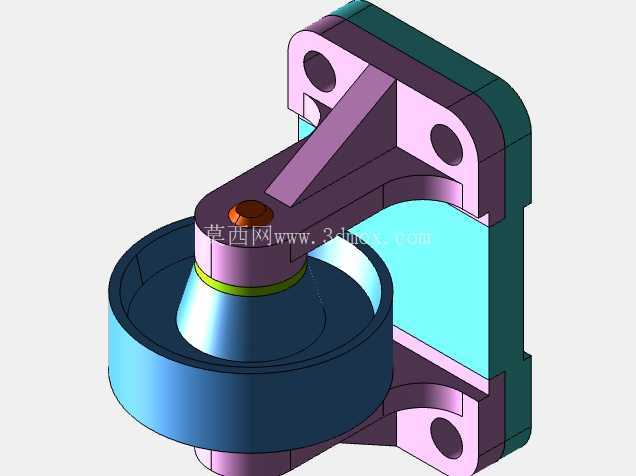

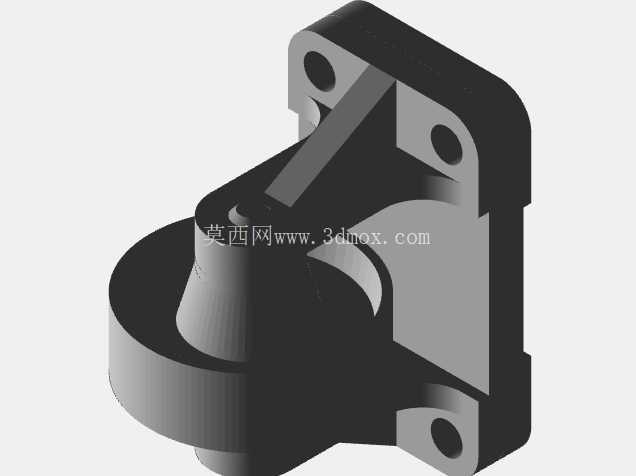

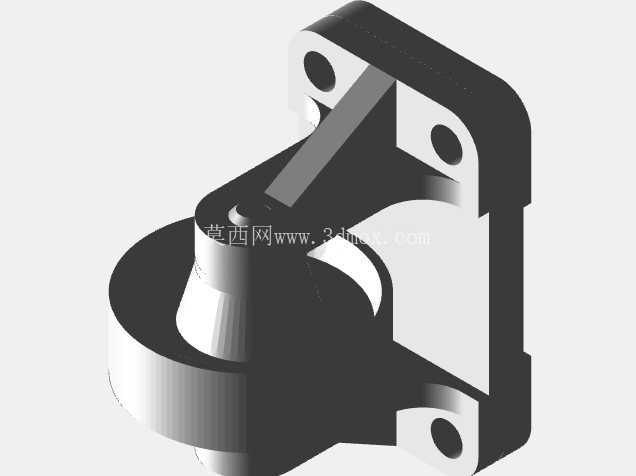

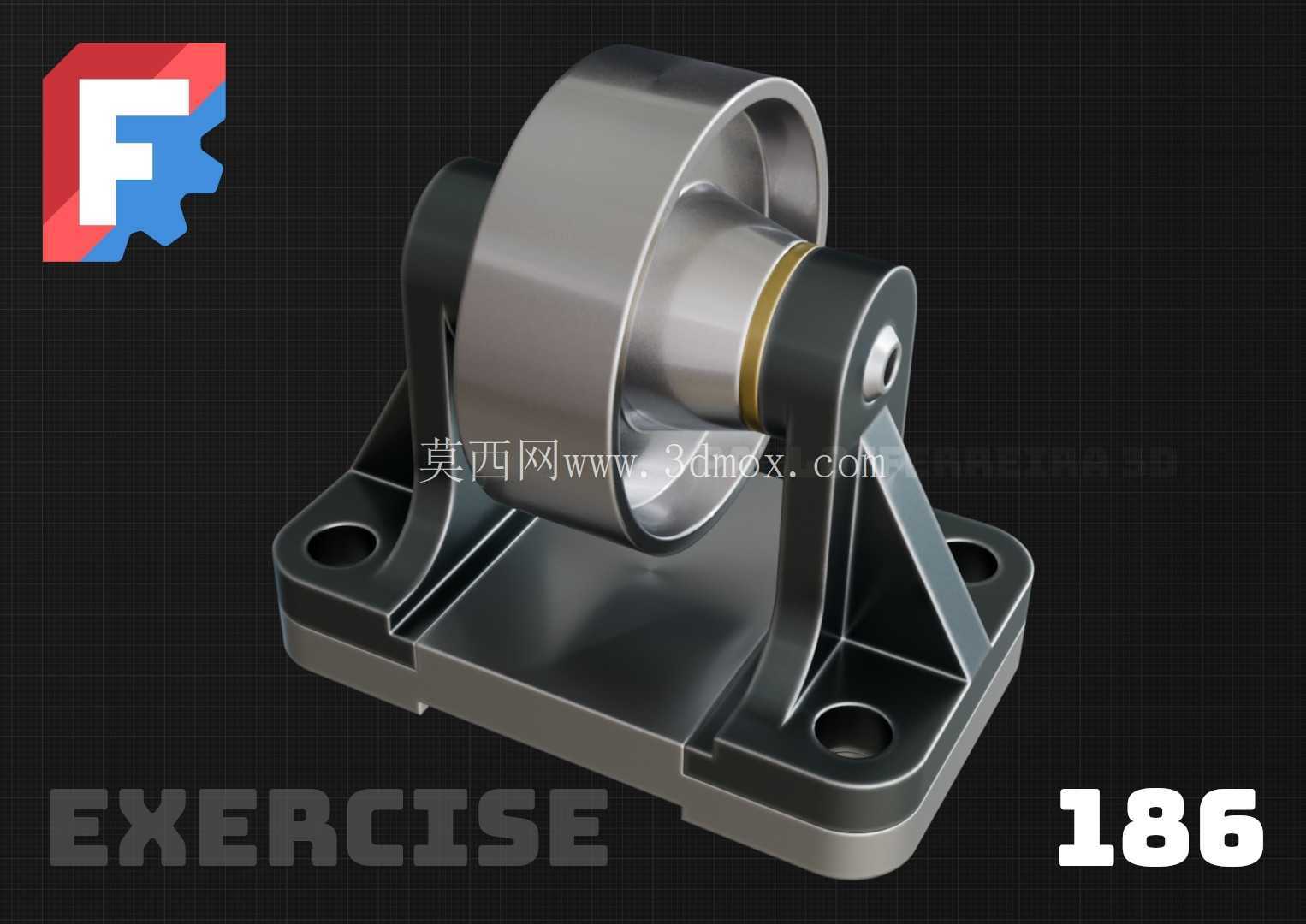

　　该支撑支座结构常见于轻工输送线、小型物料导向机构、实验室测试设备的从动轮承载单元中，核心作用是为回转类滚轮提供稳定的安装基准，同时承受滚轮运转过程中产生的径向载荷与少量侧向冲击力，避免滚轮轴出现挠曲变形影响运转精度。从结构组成来看，整个部件分为底部安装底板、两侧立式支撑臂、三角加强筋、滚轮安装轴段四个核心部分，底部安装底板采用矩形平板结构，四个角位置设置沉头安装孔，孔位间距匹配常规工业铝型材的安装槽距，也适配钢板焊接机架的预装孔位，安装时可通过内六角螺栓直接固定在设备机架平面上，沉孔设计可保证螺栓头完全沉入板面，不会突出底板平面造成安装间隙，也避免螺栓头与周边运动部件发生刮碰。

　　两侧立式支撑臂采用对称布局，从底板平面垂直向上延伸，与底板的连接位置设置圆角过渡，避免直角连接处的应力集中，在长期受载情况下不会出现焊缝开裂或者结构断裂的问题；其中一侧支撑臂外侧设置三角加强筋，筋板分别与支撑臂侧壁、底板上表面连接，大幅提升支撑臂的侧向刚度，当滚轮承受偏载时，支撑臂不会出现向外张开的变形量，保证滚轮两端的同轴度始终维持在设计公差范围内。滚轮部分采用中空筒体结构，套装在两侧支撑臂之间的固定轴上，筒体与轴之间预留转动间隙，可根据实际使用需求加装滑动轴承或者微型滚动轴承，降低滚轮转动时的摩擦阻力；筒体外侧为光滑圆柱面，可直接作为物料输送的支撑面，也可根据使用场景包覆橡胶层、聚氨酯层提升摩擦力，避免输送物料时出现打滑问题。

　　从设计思路层面，该结构优先考虑安装便捷性与承载稳定性，所有安装孔位均采用通孔设计，不需要在安装现场进行二次配钻，底板与支撑臂、加强筋之间可采用一体铸造成型，也可采用钢板焊接后加工安装孔的方式制作，适配不同批量的生产需求。外形尺寸方面，整体结构的长宽高比例适配小型输送单元的安装空间，底板宽度小于常规100mm宽度铝型材的安装面，安装时不会突出型材侧面，整体高度控制在较低范围，降低整个支撑单元的重心，设备运行时不会因为重心过高产生振动。安装边界上，四个安装孔的中心距按照标准模数设置，可直接替换同规格的外购滚轮支座，不需要对原有设备机架进行改造；滚轮的轴向位置通过支撑臂内侧的台阶面定位，装配时不需要额外加装轴套调整间隙，装配效率更高。

　　在实际使用场景中，这类支座可用于小型皮带输送机的从动轮支撑，也可用于物料导向滑道的侧向导轮安装，还可作为小型测试设备的滚轮承载架，承受的径向载荷可根据壁厚调整适配不同的负载等级，当需要更大承载能力时，可适当增加底板厚度、支撑臂厚度以及加强筋的厚度，不需要改动整体安装尺寸，具备较强的结构拓展性。结构设计过程中，特意将轴孔设置为通孔形式，方便后期维护时拆卸滚轮轴，不需要拆解整个支座即可完成滚轮或者轴承的更换，降低设备维护的工作量；所有外露棱边均设置倒角或者圆角，避免装配过程中划伤操作人员，也减少应力集中点提升结构疲劳强度。
