30mm双圈钢丝软管锁紧卡箍结构设计

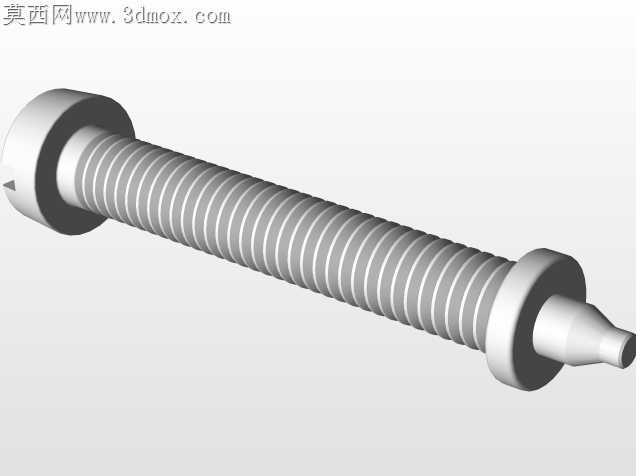

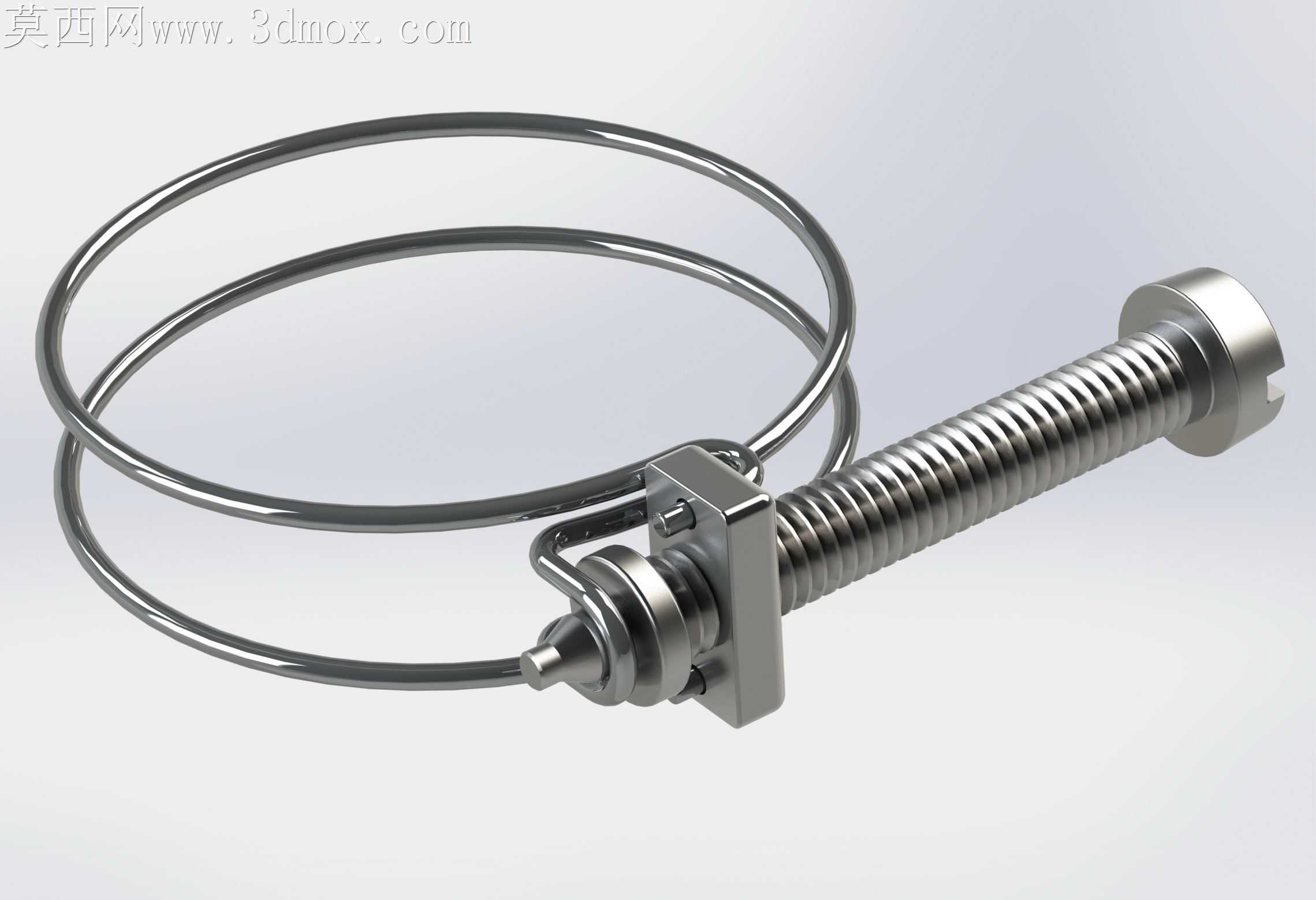

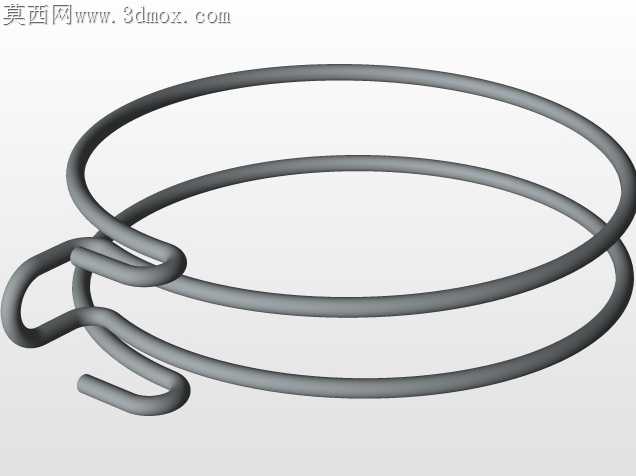

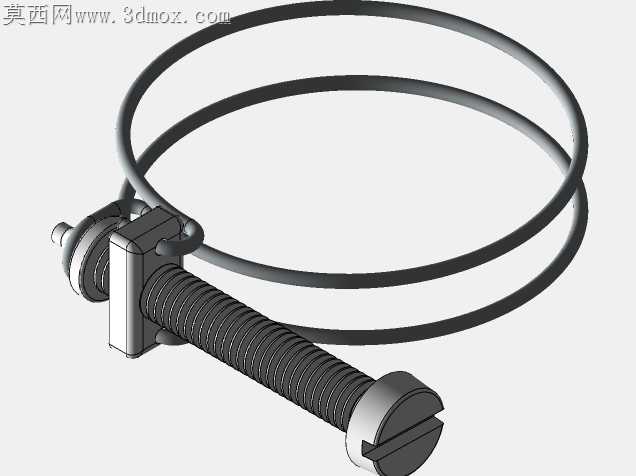

现场管路铺设里最容易出问题的就是软管锁紧位置，普通单圈钢丝卡箍拧紧时容易出现箍带局部应力集中，要么把橡胶软管勒出深痕导致后期渗漏，要么螺栓锁紧力矩上去后箍圈变形翘边，抱紧力沿圆周分布不均，遇到管路带脉冲振动的工况，用不了多久就会出现松脱滑移。这款30mm规格的双圈钢丝卡箍，从结构上就针对性规避了这类常见失效问题。双圈并行的钢丝箍体不是简单把两根钢丝叠在一起，箍圈和锁紧座衔接的位置做了圆弧过渡的嵌合槽，钢丝端头完全压入锁紧座的定位凹坑内，不会出现拧紧过程中钢丝端头翘出刮蹭软管外壁的问题。锁紧螺栓的根部做了轴肩定位，拧动螺栓调节箍圈直径的时候，螺栓不会跟着出现轴向窜动，避免螺栓端头顶到管壁造成局部压痕。箍体选用的弹簧钢丝本身带足够的屈服强度，双圈结构让抱紧力沿软管圆周方向分散成两道环形施压带，不会像单圈卡箍那样把所有锁紧力集中在一条窄带上，就算把螺栓拧到推荐力矩上限，软管外壁的压痕也是均匀的浅环形，不会出现局部切伤管壁的情况。锁紧座的冲压折弯边做了小圆角处理，没有尖锐的冲切毛边，安装的时候就算徒手把卡箍套到软管上，也不会被毛边划伤手。螺栓的螺纹段和箍圈的牵引块配合间隙控制在合理范围，不会因为间隙过大出现锁紧时箍圈歪斜，也不会因为间隙过小导致调节卡涩，在狭窄的安装空间里，不用额外扶持箍体就能顺畅拧动螺栓完成锁紧。实际适配30mm外径的橡胶软管、PVC编织软管时，双圈结构的抗振松能力比同规格单圈卡箍高出不少，管路通介质出现小幅胀缩的时候，双圈钢丝的弹性变形量能跟着管壁的胀缩小幅调整，持续保持稳定的抱紧力，不会因为管路反复胀缩出现锁紧力衰减。和传统的喉箍相比，这款卡箍没有冲压成型的钢带边缘，不会出现钢带边缘割伤软管外层的问题，双圈钢丝的接触面积更柔和，针对壁厚较薄的软管也能可靠锁紧，不会出现管壁被勒破的隐患。
