带方形安装座弯颈法兰连接支座结构

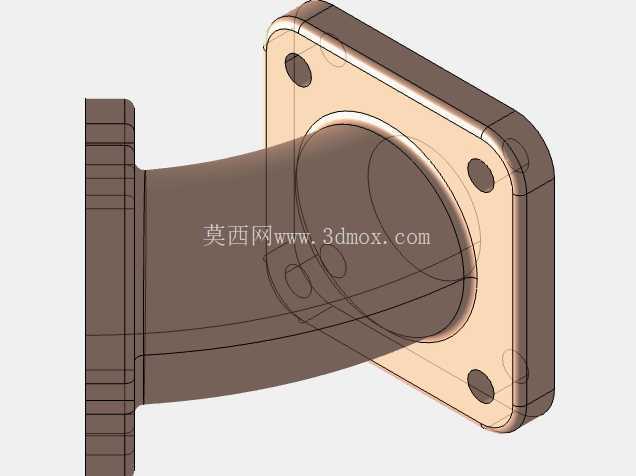

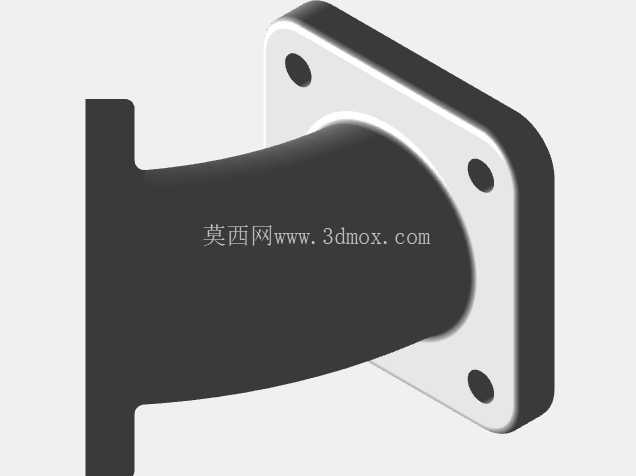

　　从结构设计逻辑来看，底部方形安装座设置四个沉头安装孔，孔位分布遵循对称原则，安装时可适配常规的角钢支架、设备侧壁安装面，沉孔设计能够让螺栓安装后头部完全没入安装座平面，不会出现螺栓头突出干涉相邻部件的问题，安装座与弯颈段的衔接位置做了大圆角过渡，这个位置是零件应力集中的高发区域，铸造过程中如果圆角过小容易出现冷隔、缩松缺陷，后续受载时也容易从衔接处断裂，大圆角设计既优化了铸造工艺性，也提升了零件的整体结构强度。这类带方形安装底座的弯颈法兰连接件，在低压流体输送管路、小型设备通风管路、粉体输送支线管路中应用十分广泛，日常在食品加工生产线的物料输送旁通、小型除尘设备的风道转接、实验室小型反应装置的管路固定场景里都能见到同结构的零件。区别于直连式法兰支座，弯颈结构的核心作用是抵消管路安装时的同轴度偏差，同时在设备运行产生小幅振动时，通过弯颈段的结构形变吸收部分振动能量，避免法兰密封面因为硬对接出现应力集中导致的密封失效。

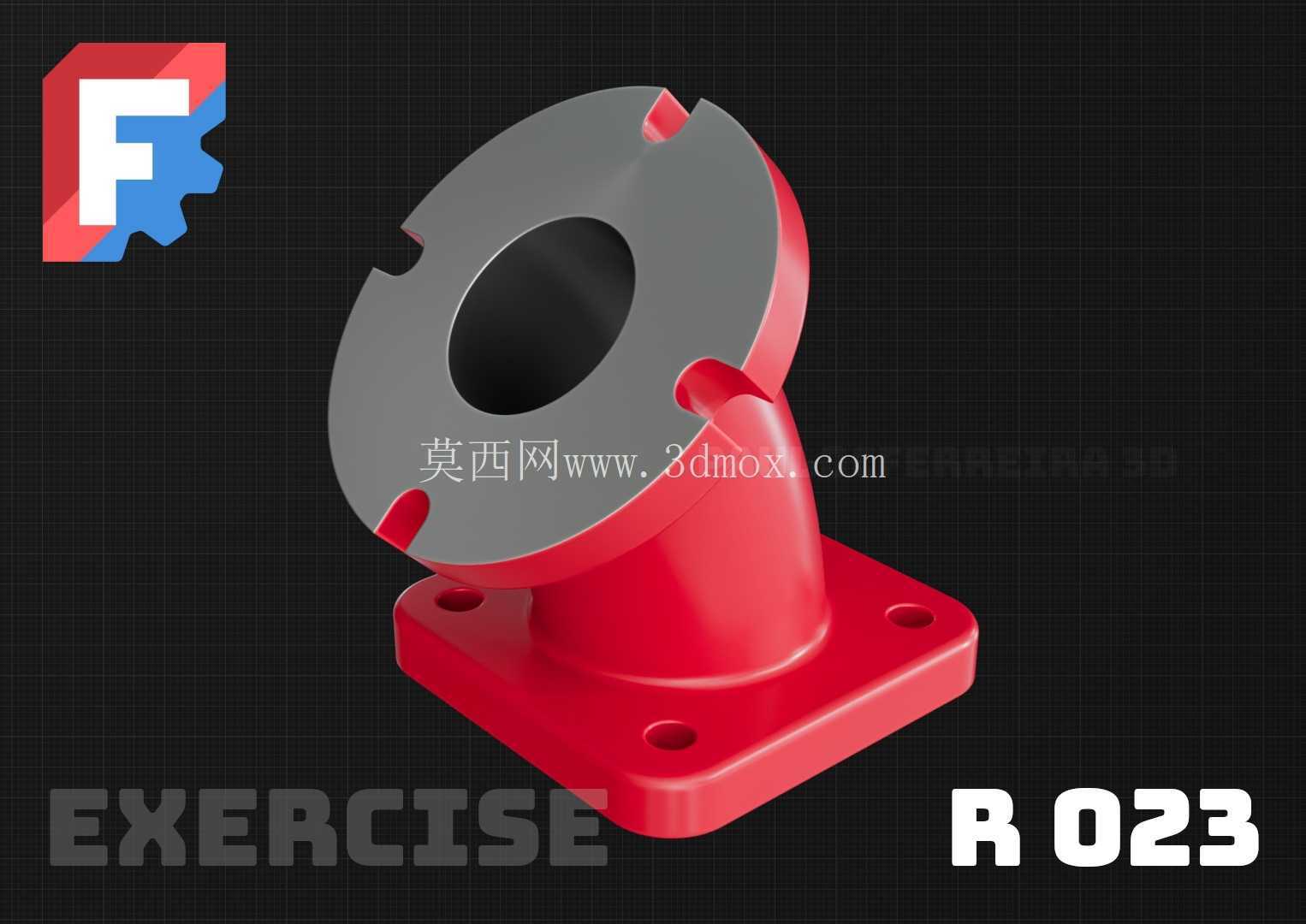

　　上部的法兰盘采用三缺口定位结构，区别于常规的全周螺栓孔法兰，这种带缺口的法兰主要用于快装式管路对接，安装时对准对接端的三个定位凸块旋转一定角度即可完成卡接，不需要逐个穿装螺栓紧固，适合需要频繁拆装清理的管路场景，比如食品生产线的物料管路定期拆洗、实验装置的管路频繁调整工位，这种快装结构能大幅降低拆装的工作量。法兰盘的中心通孔为等径直孔，孔径与对接管路的通径完全匹配，内壁没有台阶结构，能够避免流体或者粉体输送时出现积料、流阻增大的问题，法兰密封面为平面结构，适配常规的橡胶密封垫、四氟密封垫，密封面的平面度要求控制在0.1mm以内，保证压紧后密封垫受力均匀不会出现泄漏。

　　弯颈段为等壁厚的弧形过渡结构，壁厚取值参考同通径铸造管件的标准壁厚，既不会因为壁厚过大造成材料浪费、零件整体重量超标，也不会因为壁厚过小导致铸造时出现浇不足、零件承压能力不足的问题，弯颈的弯曲角度为90度，能够实现水平方向安装底座与垂直方向法兰接口的方向转换，适配管路需要转向的安装场景。从安装边界来看，方形安装座的边长尺寸适配常规的50型角钢支架，安装孔的中心距符合通用管路支架的孔位标准，不需要额外定制支架即可完成安装，零件整体的高度控制在常规管路安装的预留空间范围内，不会出现安装后与周边管线、设备部件干涉的问题。设计这类铸造件的时候，需要提前考虑铸造拔模斜度，安装座的侧壁、法兰盘的外圆、弯颈段的外表面都要设置符合铸造工艺要求的拔模斜度，避免脱模时出现零件表面拉伤，同时要在安装座的底面、法兰盘的密封面预留足够的加工余量，后续机加工时保证两个安装面的平面度、相对位置精度满足使用要求。另外，这类零件采用铸造工艺生产时，浇口位置通常设置在安装座的侧边，能够保证金属液平稳充型，避免弯颈段出现卷气、夹渣的缺陷，零件的壁厚均匀性要严格控制，防止冷却过程中因为壁厚差过大出现缩孔、变形的问题。

　　实际使用中，这类支座除了起到管路转接、固定的作用，还能作为小型仪表的安装支座，将压力仪表、温度传感器通过上部法兰接口安装在弯颈支座上，底部固定在设备侧壁或者支架上，能够避免仪表直接安装在主管道上受振动影响出现测量精度下降、仪表接线松动的问题。在一些小型气动设备的气路布局中，这类弯颈法兰支座也常被用作气路的分路转接，通过法兰接口对接主气路，侧面预留的接口可以连接分支气路，实现气路的方向转换与分流，方形安装座的固定方式稳定可靠，能够承受气路压力波动带来的冲击力，不会出现支座松动移位的问题。
