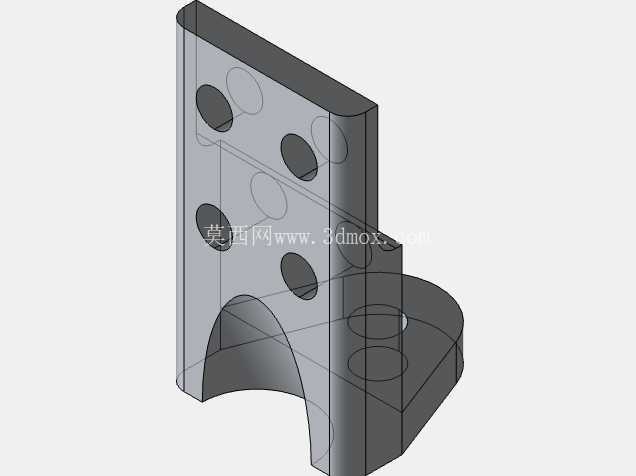

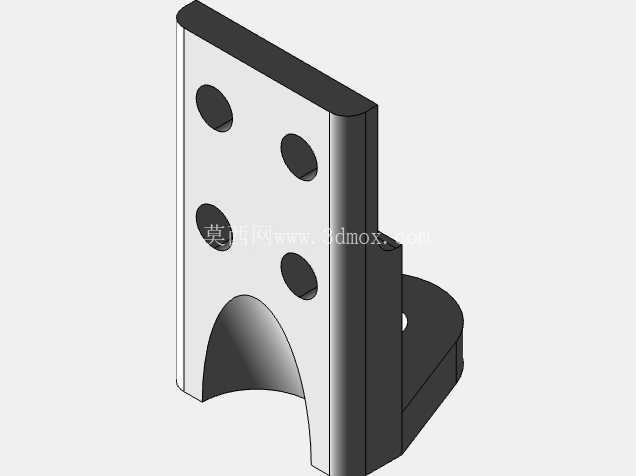

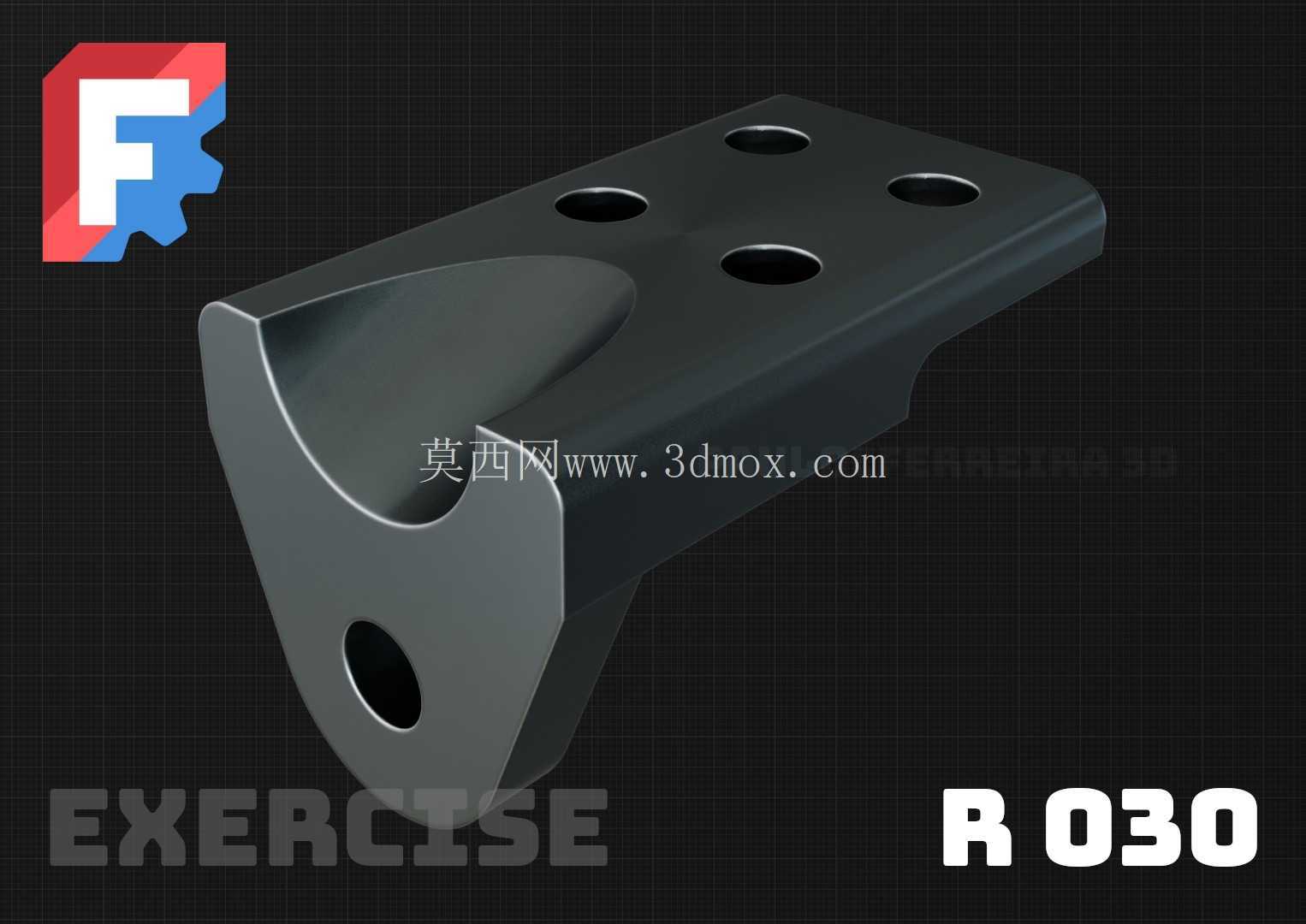

带多安装孔弧形连接支撑结构件

　　这类带弧形过渡面的多孔支撑连接件，在中小型工装夹具、非标自动化设备的工位定位模块中应用十分广泛，很多时候会作为执行元件与安装基板之间的转接承载结构，承担载荷传递、位置校准的核心作用。从结构设计逻辑来看，主体采用斜向延伸的块式基座搭配端部弧形承托面的构型，并非随意的造型设计：端部的弧形内凹面是为了匹配圆柱类执行元件的外圆轮廓，保证装配时接触面能够充分贴合，避免点接触或线接触带来的应力集中，同时也能在装配时快速实现径向定位，减少调整垫片的使用频次。

　　基座平面上开设的四个等径通孔，采用对称排布的方式，孔位间距经过公差匹配设计，能够适配市面上通用规格的内六角圆柱头螺栓，安装时可以根据实际的载荷方向选择对角锁紧或者全孔锁紧的方式，当承受侧向冲击载荷时，四个安装孔的对称布局能够让螺栓受力更均匀，避免单个螺栓过载断裂。端部单独开设的横向通孔，是用于穿装定位销或者锁紧轴，当弧形面贴合配套圆柱件之后，穿入该孔的轴件可以实现周向防转，不需要额外焊接挡块或者加装顶丝，既减少了装配工序，也避免了顶丝锁紧对配合面造成的压痕损伤。在设计这类零件的三维模型时，首先要确定的是安装边界尺寸：基座的底面为全平面加工，平面度公差需要控制在0.02mm以内，保证和安装基板贴合时没有缝隙，不会在长期受载后出现松动；弧形承托面的半径尺寸需要和配合件的外圆半径保持h7的间隙配合，既保证装配时能够顺利推入，也不会因为间隙过大导致装配后出现晃动。斜向基座的倾斜角度是根据实际工位的避让需求确定的，角度偏差需要控制在±0.5°以内，否则会导致端部连接的执行元件出现位置偏移，无法对准作业工位。

　　零件的壁厚设计遵循等强度原则，弧形承托位置的壁厚比基座安装面位置厚2mm，因为该位置是载荷的直接作用点，更大的壁厚可以提升局部刚度，避免受载后出现变形；所有的棱边位置都做了R1的圆角过渡，一方面是消除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少热处理或者铸造过程中的应力集中，降低零件开裂的风险。从实际使用场景来看，这类零件常出现在小型装配工位的挡料机构、检测工位的传感器安装支架、以及工装夹具的侧向压紧模块中，相比直角式的转接支撑，弧形过渡的结构能够在有限的安装空间内实现更大的承载能力，同时斜向的构型可以避开设备内部的管线、传动部件等干涉位置，不需要额外加高安装座来腾出避让空间。

　　建模过程中需要注意安装孔的沉头深度设计，要保证螺栓锁紧后头部完全沉入沉孔内，不会突出基座表面，避免和周边移动部件发生刮擦；横向通孔的轴线需要和弧形承托面的轴线保持平行，否则穿入的轴件会出现别卡现象，无法顺利装配。另外，零件的整体重量控制也在设计考量范围内，在不影响结构刚度的前提下，基座非配合面可以做适当的减薄处理，降低材料成本，同时也能减少设备运动时的惯性负载，提升工位的响应速度。这类结构件在批量生产时多采用铸造工艺做毛坯，再经过机加工保证配合面的尺寸精度，建模时预留的加工余量需要匹配铸造工艺的精度要求，配合面预留1.5mm的加工余量，非配合面保留铸造毛坯面即可，减少不必要的加工工序，降低生产成本。在装配验证环节，这类零件的安装孔位需要和基板上的孔位做同轴度校验，避免出现孔位错位导致螺栓无法穿入的问题，弧形面和配合件的接触面积需要达到80%以上，保证载荷能够均匀传递，不会出现局部压溃的情况。
