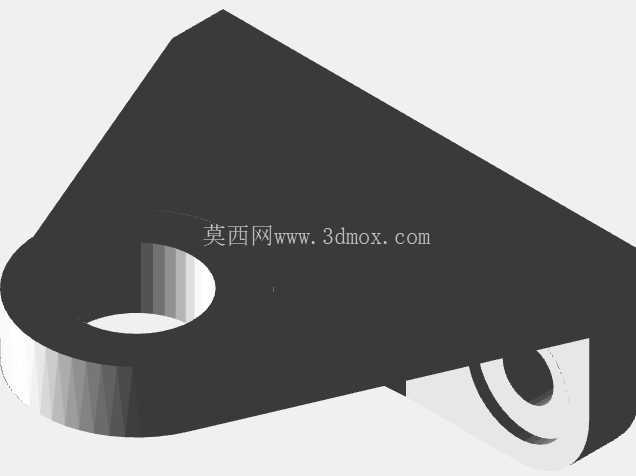

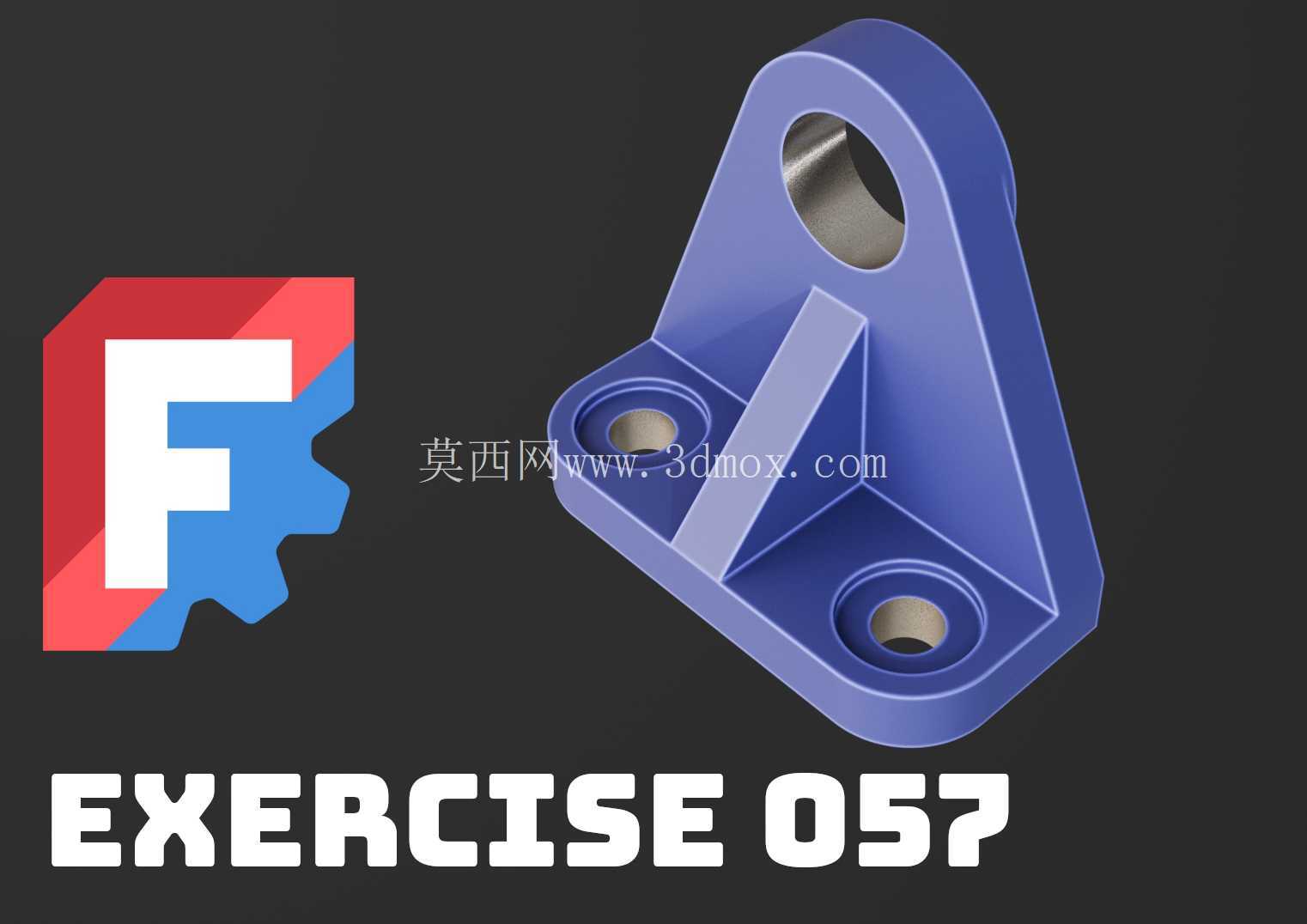

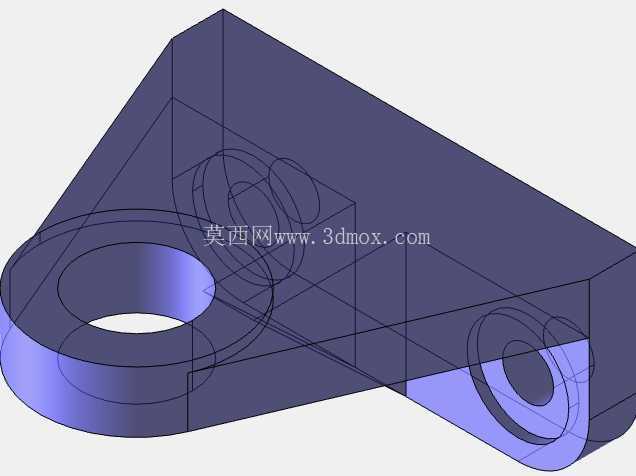

这类带加强筋的三角铰接支座,在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍,日常做设备改型时经常会碰到类似的安装需求。从结构功能来看,顶部的单耳孔位用于穿装铰接销轴,和摆臂、连杆类活动部件配合,实现一定角度范围内的摆动连接,底部两个沉头安装孔则用于将整个支座固定在设备机架、型材框架或者安装基板上,承担活动部件传递过来的径向载荷与部分倾覆力矩。
设计这类支座时,首先要核算的是铰接孔的配合公差,通常和销轴采用间隙配合的话,孔的公差带选H8即可,既能保证销轴转动顺畅,又不会因为间隙过大产生晃动异响;如果是需要频繁摆动的工况,铰接孔位置还需要预留衬套安装位,避免基体直接磨损,不过这个练习模型里没有做衬套槽,更偏向轻载、低频次摆动的使用场景。中间的三角加强筋是整个结构的核心受力补强部位,很多新手做这类支座时容易忽略筋板的尺寸匹配,筋板的厚度不能低于底板厚度的0.8倍,高度要延伸到铰接孔的下沿位置,才能有效抵消耳板受侧向力时产生的弯折力矩,避免耳板和底板衔接处出现应力集中断裂的问题。
从安装边界来看,这类支座的底板外形要适配安装面的空间,两个安装孔的中心距需要和配套的型材槽距、或者基板上的预钻孔位匹配,沉头孔的深度要保证螺栓安装后顶面不突出底板平面,不会和摆动的部件产生运动干涉。铰接孔的中心高度是关键安装尺寸,这个尺寸直接决定了配套摆臂的转动行程范围,设计时要提前核算摆臂摆动到上下极限位置时,会不会和底板、加强筋产生碰撞,必要时可以调整筋板的侧边斜度,给摆臂留出足够的运动空间。
实际建模过程中,这类零件要优先做基体的拉伸特征,先拉出底板和耳板的整体轮廓,再添加加强筋结构,最后做孔位的切除和边角的倒角处理。边角的圆角处理不能忽略,尤其是耳板和底板衔接的位置、筋板和两个基体衔接的位置,都要做不小于R2的圆角过渡,既可以减少加工时的应力集中,也能避免热处理或者受力时出现开裂问题。如果是用于有腐蚀环境的工况,这类零件通常会选用6061铝合金做阳极氧化处理,或者用304不锈钢加工,普通车间内的轻载工况用Q235钢板焊接后做喷塑处理也能满足使用要求,成本会低很多。
很多刚接触结构设计的人员做这类支座时,容易把耳板的厚度做的过薄,或者把加强筋做的太窄,实际加载测试时很容易出现耳板变形、焊缝开裂的问题,设计时可以先通过有限元分析做简单的静力学仿真,在铰接孔位置施加额定载荷,查看应力集中的位置,针对性调整壁厚和筋板尺寸,在保证强度的前提下尽可能减少零件重量,避免不必要的材料浪费。另外安装孔的沉头尺寸要和选用的螺栓规格匹配,比如用M6的内六角螺栓,沉头孔的直径要做到11mm,深度6.8mm左右,才能保证螺栓头完全沉入孔内,不会突出安装面影响固定效果。
