Y型法兰连接金属管路接头结构设计

这类Y型分叉管路接头，在中小流量流体输送系统里的应用场景非常广泛，从车间压缩空气分支管路、小型液压系统回油通路，到内燃机进气歧管的支路、冷却系统的分流管路，都能见到同结构构件的身影。不同于直角三通的急转折流，Y型结构的流道过渡更平缓，流体在分叉位置的局部阻力损失更小，不容易在转角位置形成涡流区，长期输送带微小杂质的流体时，也能减少杂质在管壁的沉积概率，降低管路堵塞的维护频次。

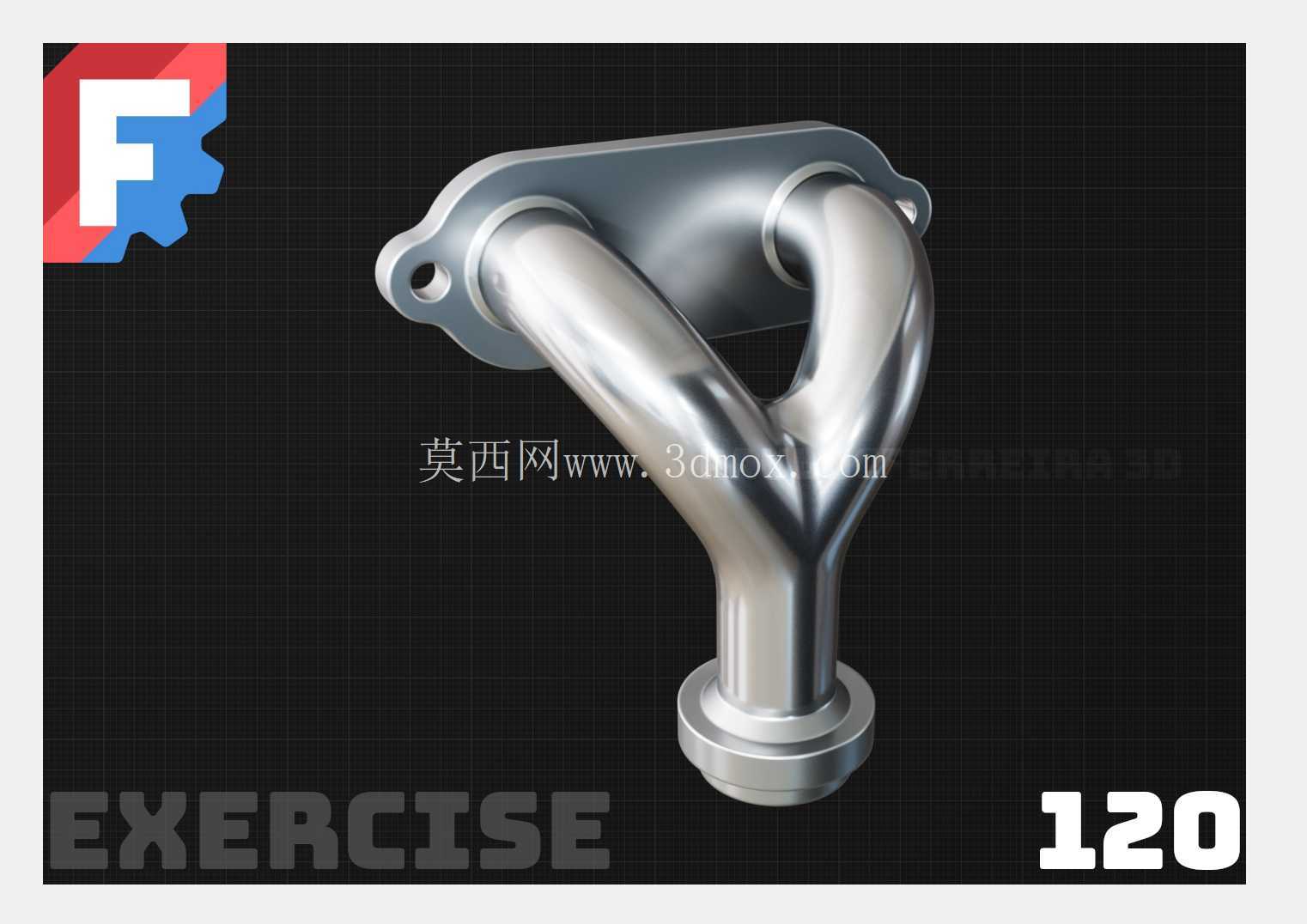

从实际安装边界来看，接头上端的带安装孔法兰盘，是用来贴附在设备壳体或者主管路的对接法兰面上的，两个对称布置的安装孔可以穿装螺栓完成紧固，安装时需要注意法兰密封面的平面度公差，避免压紧后出现局部间隙导致泄漏。下端的圆柱形接口是主流体通路的对接端，采用直插式或者卡套式连接都能适配，接口的外径尺寸需要和对接管路的内径保持合理的配合公差，过松容易出现密封失效，过紧则会增加装配难度，甚至在压装过程中导致接口端部变形。

设计这类构件的时候，首先要确定的是三个通路的通径匹配关系，两个分叉支路的通径之和通常不小于主通路的通径，避免分流后出现流量不足的问题。流道的过渡圆角是建模时的重点，分叉位置的内壁圆角不能过小，否则不仅会增加流体阻力，还会在铸造过程中出现应力集中，导致零件在承压工况下出现开裂风险。外壁的壁厚需要根据工作压力来核算，常规0.6-1.6MPa的工况下，采用铸铝或者不锈钢材质时，壁厚保持3-5mm就能满足强度要求，法兰盘位置因为要承受螺栓压紧力，厚度需要比管壁增加2-3mm，避免螺栓锁紧时法兰出现翘曲变形。

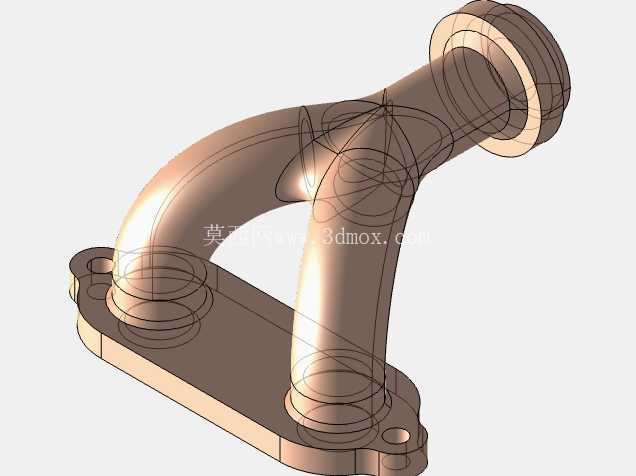

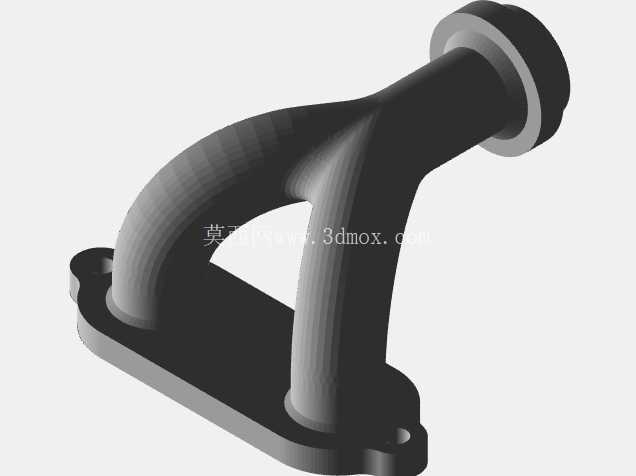

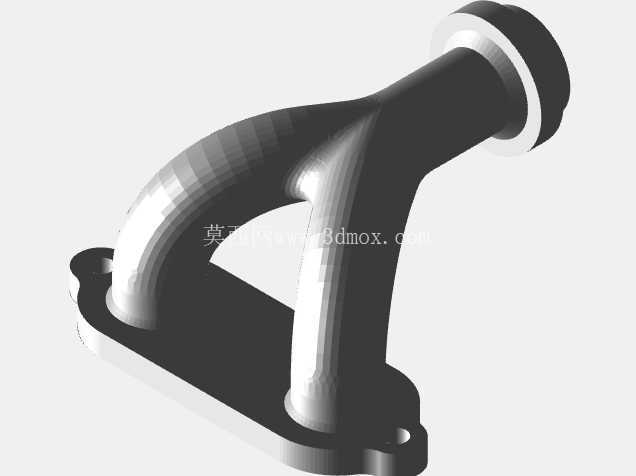

建模过程中要重点处理几个位置的几何连续性：法兰盘和分叉管路的衔接位置，要做平滑的过渡倒角，不能出现直角棱边，一方面是减少铸造时的应力集中，另一方面也能避免安装时棱边割伤密封垫片。两个分叉管的交汇位置，内壁要做顺滑的曲面融合，保证流体从主通路进入两个支路时，流向变化是渐变的，不会出现直接撞击管壁的情况。下端接口的端部要做微小的倒角，方便装配时插入对接管路或者密封件，接口外壁的粗糙度要控制在合理范围，保证密封件安装后能紧密贴合。

从实际使用的功能特性来看，这类接头的核心作用是实现单路流体向两个支路的平稳分流，相比焊接式的分叉接头，一体铸造成型的结构没有焊缝，不存在焊缝腐蚀或者焊接缺陷导致的泄漏风险，整体结构强度更高，适合在有振动的工况下使用，比如小型动力设备的管路系统，能长期承受管路的振动而不出现结构损坏。安装时需要注意法兰面的密封垫片选型，输送普通空气或者水的时候用橡胶垫片即可，输送油类介质则需要选用耐油橡胶或者聚四氟乙烯垫片，螺栓锁紧时要采用对角分次拧紧的方式，保证法兰面受力均匀，避免单侧受力过大导致垫片压偏或者法兰变形。

在结构校验的时候，除了常规的强度校核，还要关注流道的流通面积变化，整个流道从主接口到两个分叉支路，不能出现流通面积突然缩小的位置，否则会在节流位置产生紊流噪音，同时增加系统的压力损失。对于需要定期维护的管路系统，这类一体结构的接头拆装也更方便，只需要拆卸法兰螺栓和下端接口的紧固件，就能整体拆下接头进行清理或者更换，不需要切割管路，能大幅降低后期的维护工作量。
