星形带孔手拧调节旋钮结构设计

这类星形手拧旋钮是工业设备里随处可见的手动操作件，从普通的工装夹具、检测设备操作台，到小型实验装置、轻工生产流水线的手动调节位，都能见到它的身影。它不需要额外借助扳手、螺丝刀这类辅助工具，操作人员直接用手就能完成锁紧、调节、定位的动作，在需要频繁手动调整、不需要大扭矩锁紧的工位上，比带槽的螺丝、需要工具操作的紧固件效率高很多，也能避免工具操作时刮蹭设备表面的防护层。

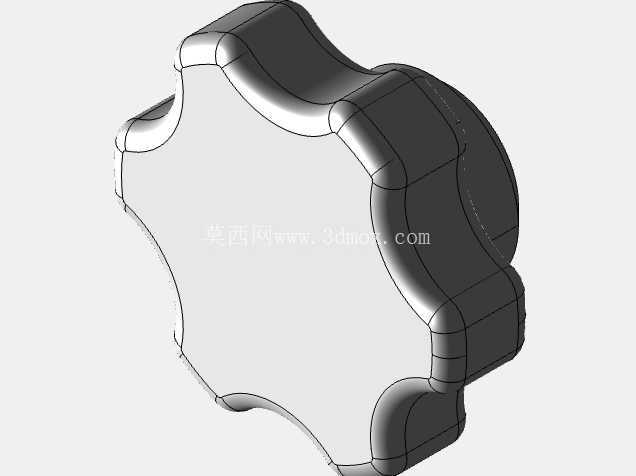

从结构设计来看，这款旋钮采用七角星形的外缘轮廓，不是随意做的造型：每一个凸起的棱边都刚好贴合手指指腹的施力角度，当操作人员转动旋钮时，手指不会因为接触面打滑而脱力，相比圆形的滚花旋钮，星形结构的施力点更明确，即便手上沾有少量切削液、灰尘，也能稳定传递扭矩，不会出现拧不动的情况。旋钮主体做了圆滑的过渡倒角，所有外缘棱边都没有尖锐的直角，长时间操作也不会硌伤手掌，符合手动操作件的人机工程要求。

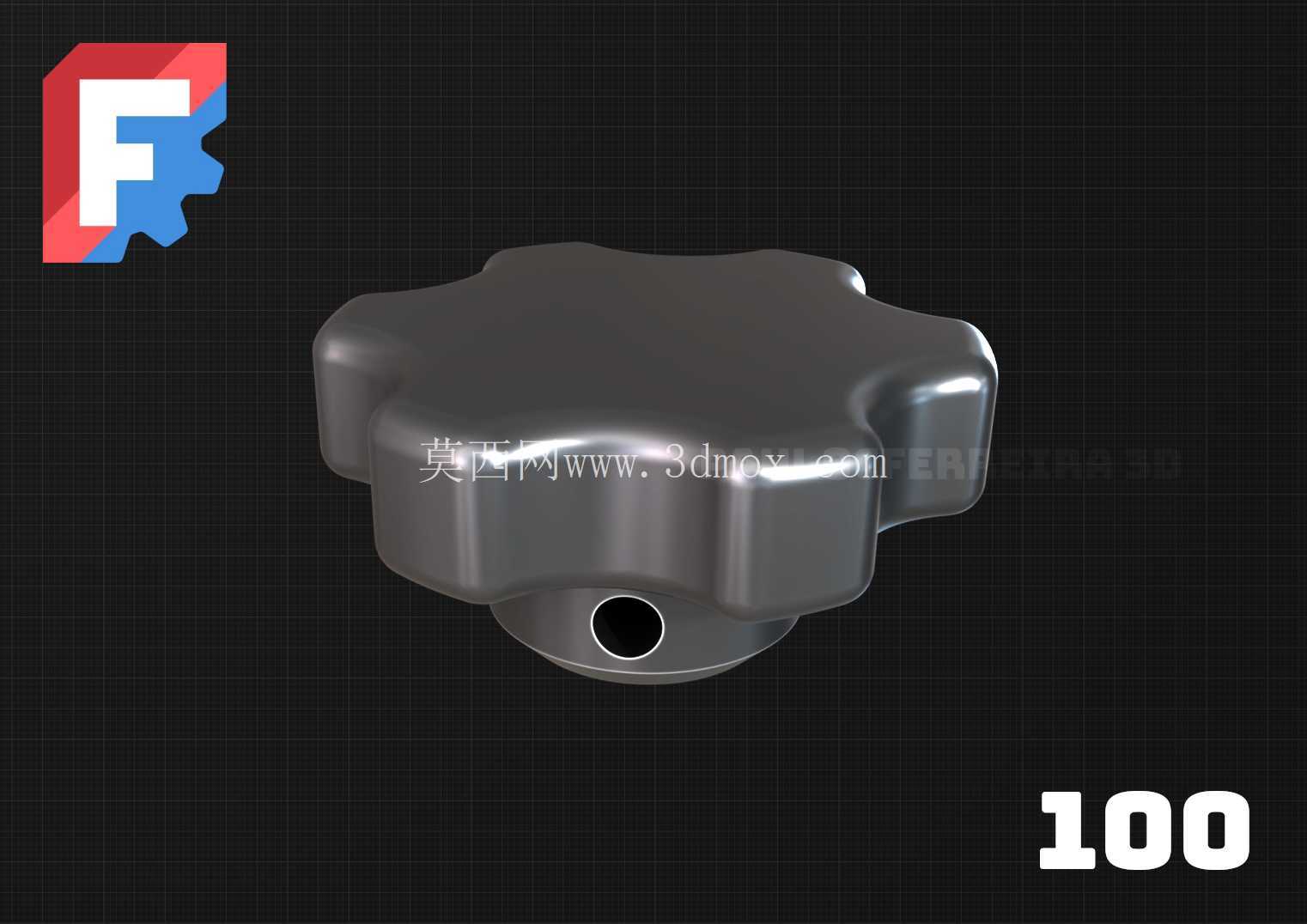

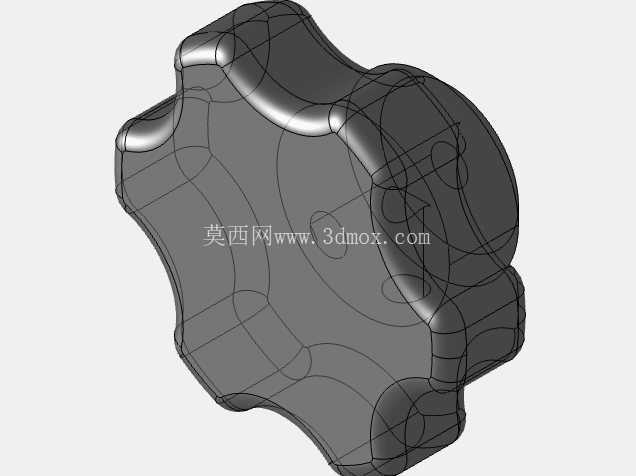

旋钮下部的凸台结构是定位安装的核心部分，凸台中心的横向通孔用来穿装锁紧销或者连接杆，安装时可以将旋钮套在对应的调节螺杆或者阀杆端部，穿入销钉后就能和被操作件形成周向固定，转动旋钮时就能直接带动杆体转动，不会出现相对滑转。凸台的外径尺寸和安装孔位做了间隙配合设计，安装后不会出现径向晃动，保证转动过程的同轴度，避免长期使用后出现偏磨、卡滞的问题。旋钮上部的主体厚度经过扭矩校核，在普通人手的最大施力扭矩下，不会出现结构变形，星形外缘的壁厚也满足长期反复施力的强度要求，不会因为频繁拧动出现棱边断裂、崩缺的问题。

在实际应用场景中，这类旋钮常被用在设备的行程调节位、夹具的手动锁紧位、管路阀门的手动开关位，比如小型台钻的深度定位锁紧、工装夹具的快速压紧、实验设备的流量调节旋钮，都可以采用这类结构。它的安装边界非常清晰，只需要在被连接件端部加工出和下部凸台匹配的安装柱，对应位置加工出和横向通孔同轴的销孔，穿入销钉就能完成装配，不需要复杂的安装结构，后期维护更换也非常方便，直接拔出销钉就能取下旋钮，不需要拆解周边的其他部件。

设计这类旋钮的时候，首先要考虑的是手动操作的施力舒适度，星形的每个凸起弧度要和手指自然弯曲的弧度匹配，不能太尖锐也不能太圆滑，太尖锐会硌手，太圆滑会降低摩擦力导致打滑。其次是下部安装凸台的长度要合适，既要保证和被连接件的配合深度足够，不会在转动时脱出，也不能太长导致安装后凸台和设备表面发生干涉。中心的横向通孔位置要和安装柱的销孔位置精准对应，保证销钉穿装后，旋钮的端面和安装柱端面贴合平整，不会出现倾斜。另外旋钮的整体外形做了哑光的表面处理，不会在操作时因为反光晃眼，也不容易残留指纹和污渍，日常清洁维护非常方便，在工业车间的多尘、多油污环境下，只需要简单擦拭就能保持表面整洁。

从受力角度分析，操作人员转动旋钮时，力是作用在星形外缘的每个凸起侧面，结构设计时将每个凸起的根部做了加厚处理，避免应力集中导致的根部断裂，相比薄边的星形把手，这种厚壁结构的抗扭强度更高，能承受更大的手动锁紧力，不会因为操作人员施力过大就出现结构损坏。下部凸台和上部星形主体的连接位置做了圆角过渡，减少应力集中，长期承受扭转力的时候，不会在连接位置出现裂纹，延长了零件的使用寿命。横向通孔的边缘做了倒角处理，穿装销钉的时候不会刮伤销钉表面，也能避免销钉孔边缘的毛刺影响装配效率。
