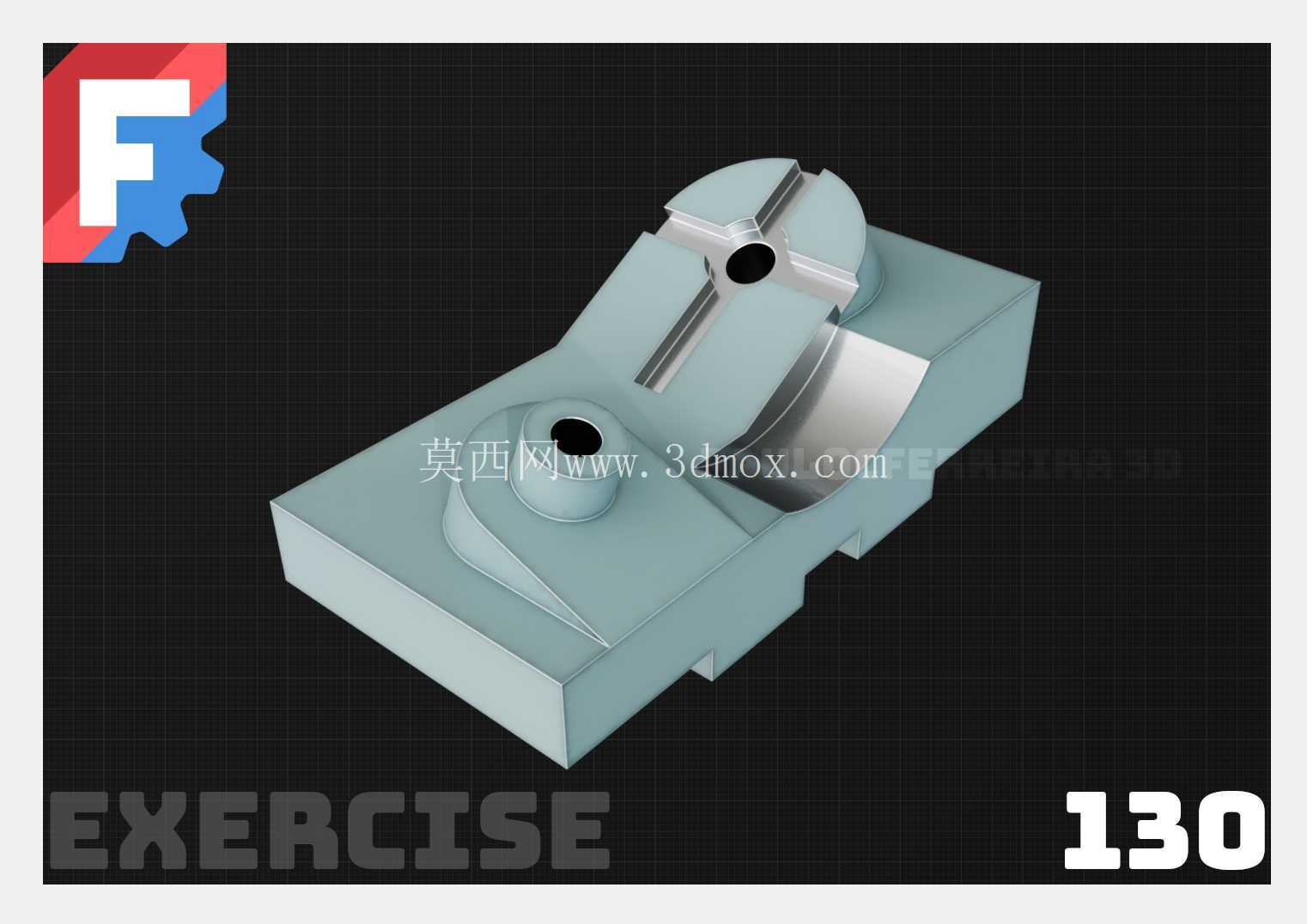

FreeCAD入门练习用简易机械零件结构

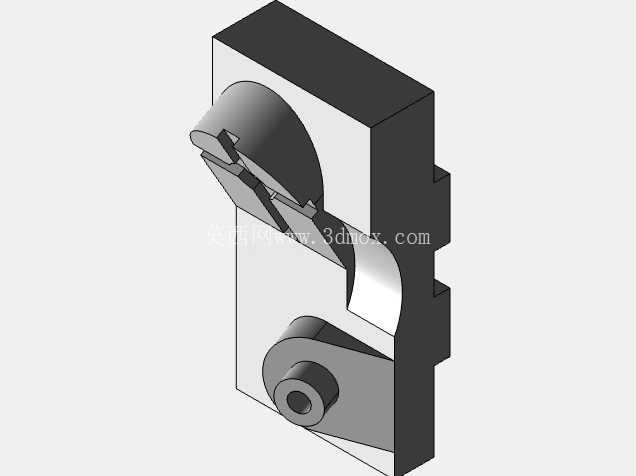

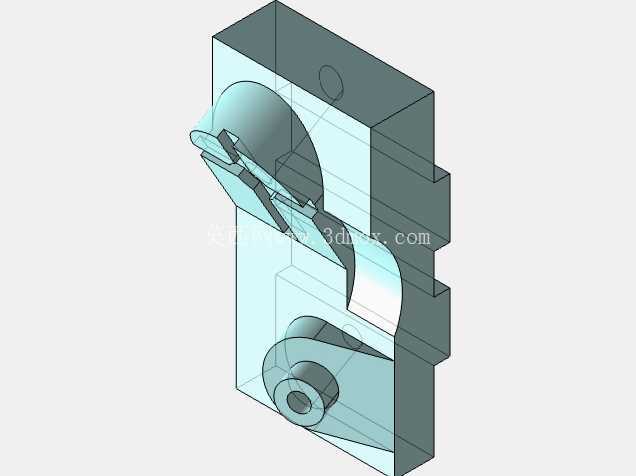

　　这款零件的结构设计完全贴合三维建模入门阶段的技能训练逻辑，从实际工程应用的角度看，这类带双凸台、斜向弧面与定位孔的块状零件，常作为小型工装夹具的定位基座、轻工设备的连接件或是铸造工艺验证用的简化样件，在小批量非标设备的装配环节中，这类零件不需要承担重载载荷，核心作用是为相邻部件提供稳定的安装基准与限位支撑。从结构细节来看，零件的基底为带缺角的矩形块体，缺角设计并非随意为之，实际装配中可以规避相邻部件的突出结构，避免装配干涉，同时减少不必要的材料占用，在轻量化要求不高的场景下，这种缺角处理也能降低零件的整体重量，方便人工搬运与对位安装。

　　两个凸起的圆柱台分别布置在基底的两个对角区域，每个凸台中心都加工有同轴的通孔，孔位的同轴度公差在建模时需要重点控制，实际生产中这两个孔是穿装螺栓的核心定位位，直接决定了零件与对接部件的装配精度，凸台与基底的衔接处做了平缓的圆角过渡，既可以避免应力集中导致的零件开裂，也能在铸造生产时减少尖角处的砂型缺陷，降低废品率。两个凸台之间设计了一道斜向的弧形凹槽，凹槽的曲面弧度与对接零件的外轮廓完全匹配，实际使用时这个凹槽起到限位导向的作用，能让对接部件沿着预设的弧度方向滑动就位，不需要额外增加导向销结构，简化了整体装配流程。

　　建模过程中，首先需要绘制基底的二维草图，准确标注矩形的外轮廓尺寸与缺角的边界尺寸，拉伸生成基础实体后，再分别绘制两个凸台的草图，注意凸台的圆心位置要与基底的边距保持严格的尺寸约束，避免后续孔位出现偏移。弧形凹槽的绘制需要先建立斜向的参考基准面，在基准面上绘制凹槽的截面轮廓，再通过扫掠或者拉伸切除的方式生成曲面结构，最后对所有锐边进行圆角处理，完成整体造型。从安装边界来看，零件的底部为完全平面，安装时可以直接贴合在设备的安装面板上，不需要额外加工定位沉台，两个安装孔的中心距需要与对接面板的孔位保持一致，零件的整体高度要控制在相邻部件的运动间隙范围内，避免部件运动时与零件发生碰撞。

　　这类零件的建模练习，能帮助初学者快速掌握草图约束、基准面建立、拉伸凸台、拉伸切除、圆角特征等基础建模命令的使用逻辑，理解工程实际中结构设计与装配需求、工艺需求的对应关系，避免出现只追求造型外观、忽略实际生产装配可行性的问题。在实际生产场景中，这类零件如果采用铸造工艺生产，建模时还需要考虑拔模斜度的设置，所有垂直于分型面的面都要添加合适的拔模角度，方便起模，同时壁厚要保持均匀，避免出现壁厚突变导致的铸造缩孔缺陷，两个凸台的厚度要与基底的壁厚保持合理比例，防止冷却过程中出现变形。如果采用机加工方式生产，建模时要考虑刀具的加工可达性，弧形凹槽的曲率半径要大于常用铣刀的最小半径，避免出现刀具无法加工的死角，孔位的直径要符合标准刀具的尺寸系列，减少非标刀具的使用成本。
