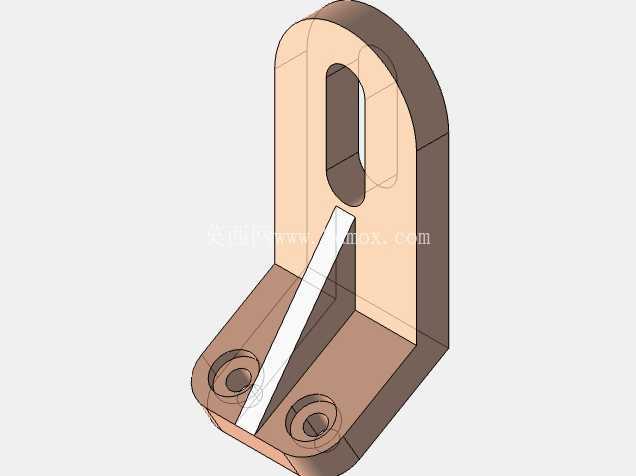

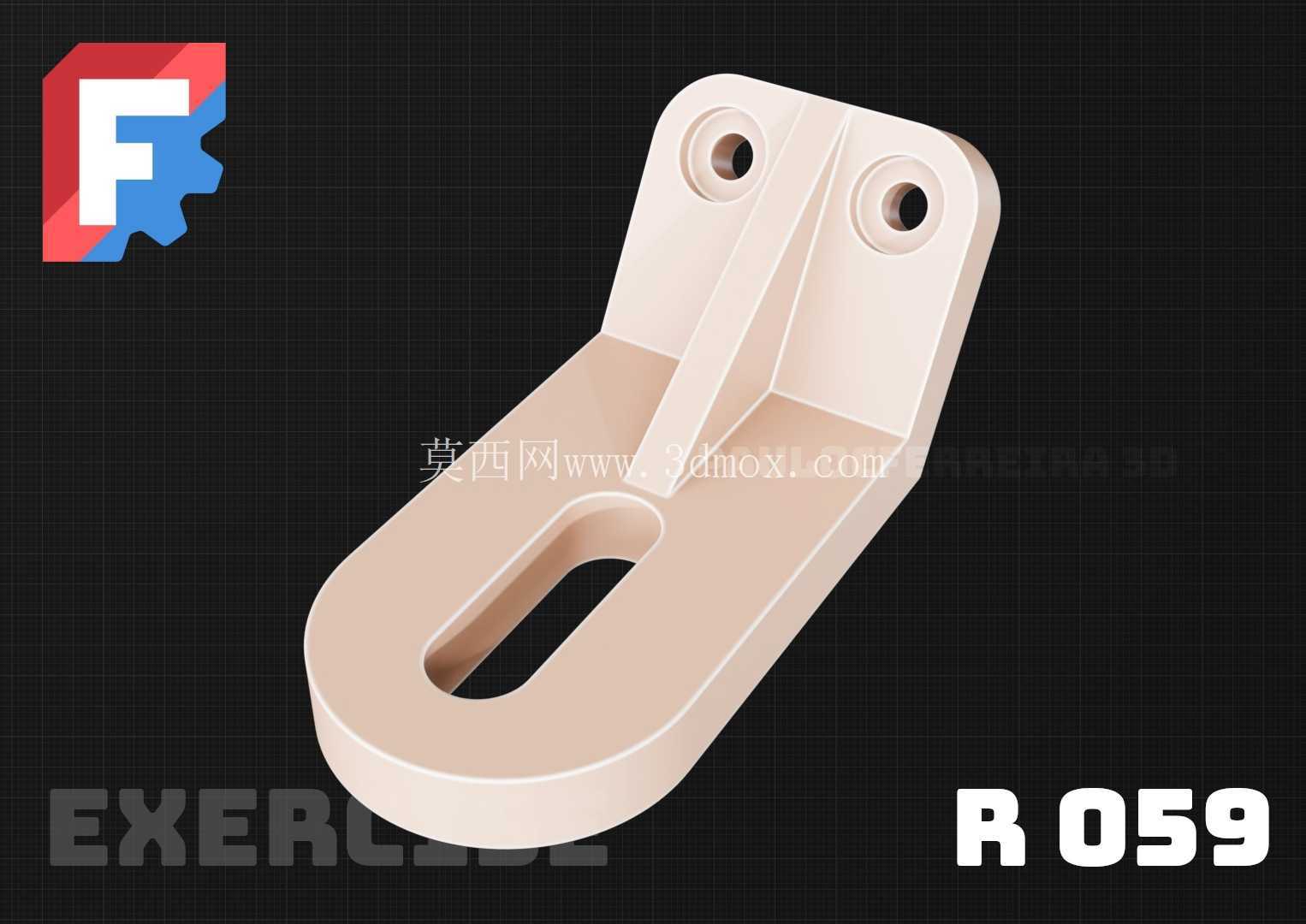

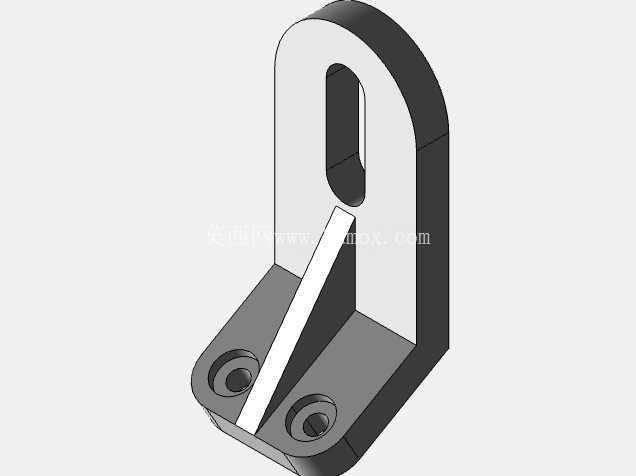

在轻工自动化输送线、小型工装夹具台架以及非标设备的辅助支撑单元中,这类带加强筋的双孔腰型槽固定支座是十分常见的连接构件,日常设备调试、产线改造时经常会碰到需要调整安装位置、同时保证支撑刚性的场景,这个构件的结构设计刚好匹配这类需求。从实际使用场景来看,这类支座常被用来承托小型导向轴座、传感器安装支架、气动元件的过渡连接板,部分小型物料分料机构的摆臂转轴座也会采用同款结构的支座作为固定基础,相比整块铣削的安装块,这类铸造结构的支座在保证足够刚性的前提下,能大幅降低材料成本与加工周期,适合批量配套在标准化的小型设备单元中。
从功能特性上拆解,支座上部的两个同轴光孔是核心的连接定位位,孔位周边做了局部加厚的凸台设计,一方面是为了增加螺纹啮合或者销轴配合的长度,避免连接时出现滑牙、销轴窜动的问题,另一方面凸台结构在铸造时能减少厚大截面带来的缩孔缺陷,不需要额外做补缩工艺就能保证孔位周边的材质致密性,后续机加工铰孔或者攻丝时不会出现砂眼导致的废品。两个安装孔之间设置的三角形加强筋是整个结构的刚性核心,筋板从上部安装凸台的根部一直延伸到底板的腰型槽端部,刚好覆盖了支座受力时的弯矩传递路径——当上部安装的构件承受侧向载荷时,力会通过凸台传递到筋板,再分散到底板的整个安装面,不会出现无筋结构常见的上部凸台根部断裂、底板弯折变形的问题,实际测试中,同等壁厚的带筋支座比无筋平板支座的侧向抗形变能力提升60%以上,完全能满足小型工装的承载需求。
底板上的长腰型槽是这个支座的安装调节核心,槽的长度方向顺着支座的长度方向延伸,安装时不需要提前把底板安装孔的位置加工到绝对精准,只需要在安装基础上加工两个对应间距的螺纹孔,穿入螺栓后就可以顺着腰型槽调整支座的前后位置,调整到位后再锁紧螺栓即可,这种设计在设备调试阶段能节省大量的配打孔时间,尤其是多工位同步调整的场景下,不需要反复拆装支座就能完成位置校准,大幅提升装配调试效率。腰型槽的两端做了半圆过渡,一方面是避免应力集中在槽的端部,防止长期受载后槽端出现裂纹,另一方面半圆结构刚好适配标准螺栓的杆部外径,锁紧时螺栓的压紧力能均匀分布在槽的周边,不会出现局部压溃的问题。
从设计思路上看,这个构件完全是面向铸造工艺优化的结构,所有的转角位置都做了均匀的圆角过渡,没有尖锐的直角结构,既方便铸造时的起模,减少砂型的尖角掉砂问题,也能避免热处理或者受力时的应力集中。整个支座的壁厚设计均匀,上部凸台、筋板、底板的壁厚差控制在2mm以内,铸造时不会出现局部冷却速度差异过大导致的变形、冷隔缺陷,后续只需要对两个安装孔、底板安装面做少量机加工就能达到使用精度要求,加工余量控制在单边1.5mm以内,不会造成过多的材料浪费。
关于安装边界的尺寸逻辑,上部两个安装孔的中心距是根据常用的小型轴座、标准气缸的安装孔距匹配设计的,能直接适配市面上多数常规规格的小型气动元件、导向件的安装尺寸,不需要额外做过渡转接板。底板的宽度比上部安装面宽出1/3左右,增大了和安装基础的接触面积,锁紧后稳定性更好,腰型槽的宽度适配常用的M6、M8内六角螺栓,能覆盖多数小型设备的安装锁紧需求。整个支座的高度设计控制在合理范围内,既保证了上部安装构件和安装基础之间有足够的操作空间,方便扳手伸入锁紧上部的连接螺栓,也不会因为高度过高导致整体重心上移,影响支撑稳定性。在实际装配时需要注意,底板和安装基础的结合面要保证平整,如果安装面有焊接飞溅或者凸点,需要提前打磨平整,避免锁紧时支座出现翘曲,导致上部安装的孔位出现同轴度偏差,影响后续装配的构件运行精度。
