三角带孔异形垫片结构设计练习件

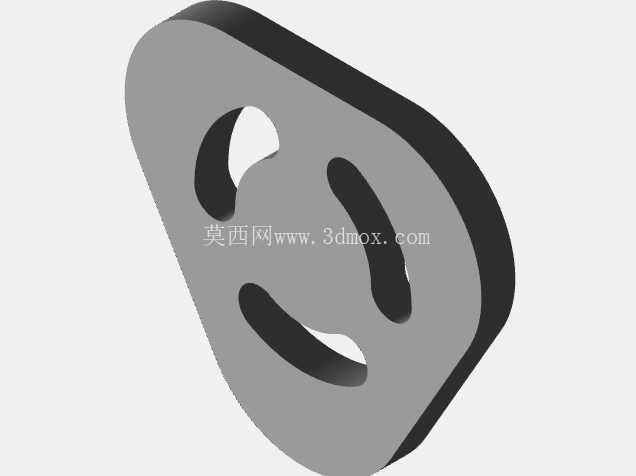

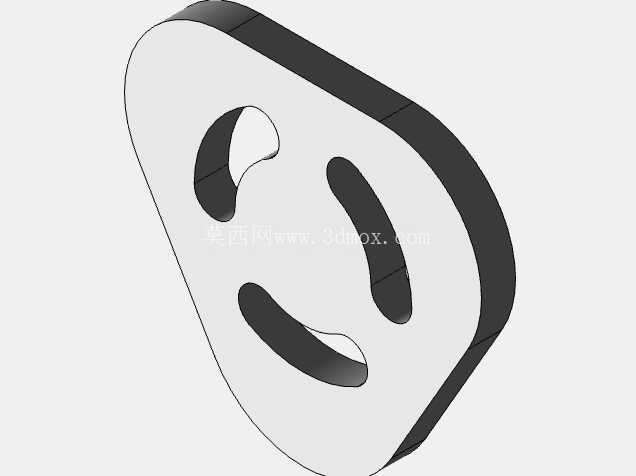

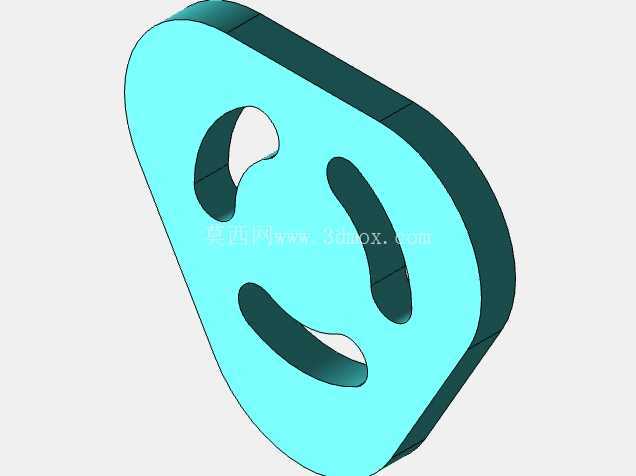

本次呈现的三角异形带孔薄壁件，在小型工装夹具定位、轻载设备隔垫以及非标自动化设备的工位辅助定位场景中有着较为广泛的适配空间。从实际使用场景来看，这类非规则轮廓的薄壁垫片，常被用于空间受限的装配工位，弥补标准圆形、方形垫片无法适配异形安装面的缺陷，三个非对称分布的镂空槽，既可以为装配时的紧固件提供让位空间，也能在一定程度上降低零件整体重量，同时减少薄壁件在冲压或铸造成型过程中的内应力集中问题，避免零件在后续使用中出现翘曲变形。

从设计思路层面展开，该零件采用圆角三角形的外轮廓设计，所有边角均做了大圆弧过渡处理，没有尖锐棱角，一方面是为了避免装配过程中划伤操作人员，另一方面也能降低成型过程中边角位置的应力集中，提升零件的结构强度。三个镂空槽的轮廓完全跟随外轮廓的曲率走向设计，槽边同样做了等半径的圆角处理，保证零件各个位置的壁厚均匀，不管是采用铸造工艺还是板材铣削加工，都能避免因壁厚不均导致的成型缺陷——如果是铸造成型，均匀壁厚可以减少缩孔、缩松的出现概率；如果是采用板材加工，均匀的余量也能降低加工过程中的刀具负载波动，提升加工效率与表面质量。

从安装边界与尺寸逻辑来看，这类零件的整体厚度通常在3-8mm区间，可根据实际使用场景的载荷需求调整，外轮廓的三个圆弧边对应的安装贴合面，需要保证平面度公差在0.1mm以内，避免装配后出现间隙导致定位偏移。三个镂空槽的宽度设计需要匹配对应规格的紧固件杆径，预留0.2-0.5mm的装配间隙，既保证安装时的调整余量，也不会因间隙过大导致定位精度不足。零件的上下两个端面需要保证平行度公差，避免装配后出现偏斜，影响相邻部件的配合精度。

在实际工程应用中，这类异形垫片常被用于3D打印设备的热床调平辅助定位、小型电子设备的内部支撑隔垫、以及教学演示场景中的结构建模练习载体。其非对称的轮廓设计，可以帮助建模初学者快速掌握草图约束、拉伸凸台、拉伸切除等基础建模命令的使用逻辑，理解轮廓过渡、壁厚均匀等工程设计的基本原则。从功能特性上看，该零件没有复杂的曲面结构，所有特征均为等厚度的拉伸特征，建模逻辑清晰，加工难度低，既可以作为新手入门的建模练习素材，也可以经过尺寸调整后直接应用到实际的设备装配场景中。在进行结构优化时，还可以根据实际载荷需求，在镂空槽的边缘增加微小的加强凸台，提升零件的抗弯折能力，同时不会过多增加零件的整体重量。需要注意的是，在针对具体使用场景调整尺寸时，要保证三个镂空槽的位置与实际安装点位完全对应，避免出现装配干涉，同时外轮廓的圆角半径不能小于对应加工工艺的最小圆角要求，比如采用铣削加工时，内圆角半径不能小于所用铣刀的半径，采用铸造工艺时，内圆角半径需要符合铸造工艺的最小圆角规范，避免出现充型不满或者加工不到位的问题。
