带铰接耳异形曲面支撑连接构件

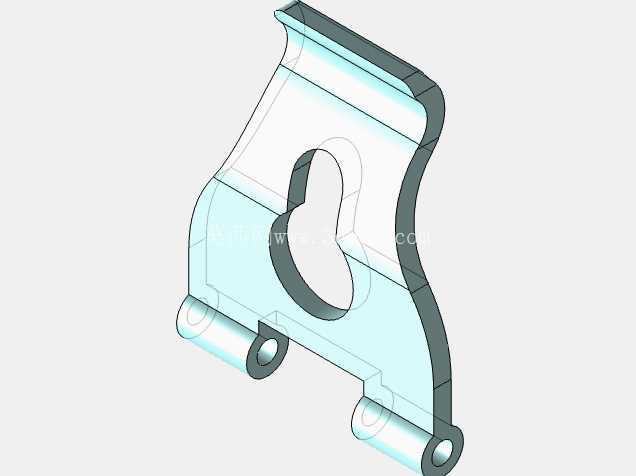

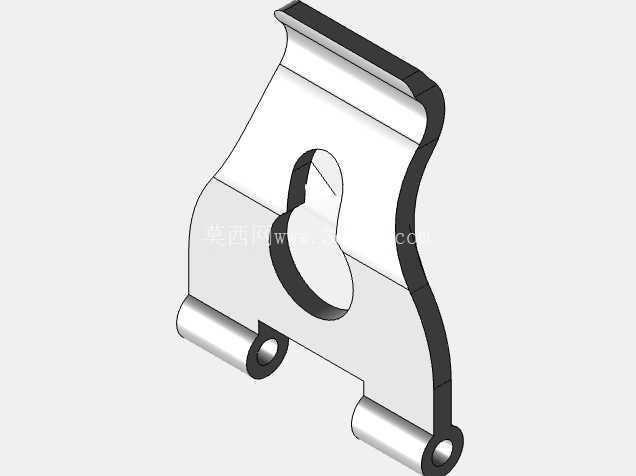

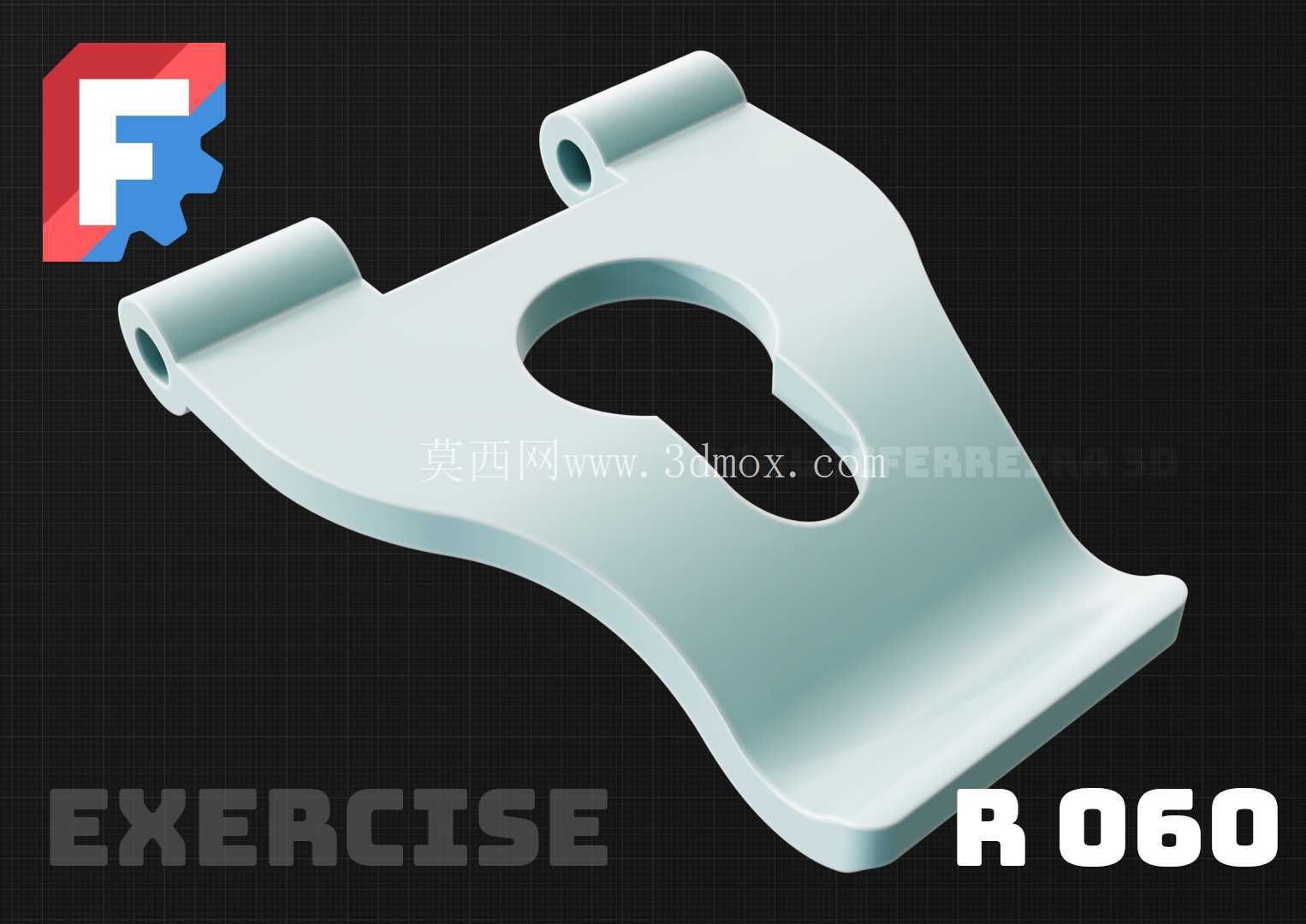

　　该构件属于小型铰接支撑类零件，常见于轻工自动化输送线、小型工装夹具的翻转限位单元，也可作为民用五金类折叠结构的连接基座，承担单侧铰接转动、承载面贴合支撑的核心作用。从结构设计逻辑来看，零件两端设置的同轴卷边铰接耳，是整个构件的安装基准，两个耳孔的同轴度公差需要控制在0.05mm以内，才能保证配套销轴穿入后转动无卡滞，耳孔的壁厚经过等强度校核，在满足销轴剪切力承载要求的前提下做了减薄处理，避免整体重量冗余。

　　中间的异形曲面并非装饰性造型，而是根据实际安装空间的避让需求设计：靠近铰接端的曲面平缓过渡，是为了避开转动过程中相邻构件的运动包络，防止结构干涉；靠近自由端的曲面做了下沉收窄处理，既可以让支撑面与被承载工件的弧面完全贴合，增大接触面积降低局部压强，也能减少零件自身的材料占用。零件中部开设的钥匙型通孔是功能集成设计的典型体现，大孔端用于穿入固定螺栓的头部，方便快速对位安装，窄槽端用于卡入螺栓杆部，无需完全拧下螺母即可完成构件的拆装更换，大幅提升设备维护效率，孔边做了0.5mm的圆角处理，避免应力集中导致的孔边开裂问题。

　　从安装边界来看，两个铰接耳的中心距决定了构件的转动半径，设计时需要匹配对应工位的翻转行程，支撑面的最低点到铰接孔中心的垂直距离，需要和配套工装的安装基面高度完全对齐，才能保证支撑状态下的水平度要求。零件的壁厚整体保持均匀，过渡位置均做了圆弧顺滑处理，完全符合铸造工艺的拔模与壁厚要求，不会出现局部缩松、浇不足的铸造缺陷，铰接耳的内孔预留了0.2mm的机加工余量，铸造完成后可通过铰刀精加工保证孔的尺寸精度与表面粗糙度。在实际工况中，该构件需要承受周期性的交变载荷，因此曲面与铰接耳的衔接位置做了加厚处理，分散应力传递路径，避免长期使用后出现疲劳断裂。

　　不同于标准型材类支撑件，这种异形曲面的铰接支撑件可以适配非标准的安装空间，在紧凑的设备布局里同时实现转动连接、面支撑、快装三个功能，减少配套零件的数量，降低整体装配复杂度。建模过程中需要重点关注铰接耳的同轴度约束、曲面的G2连续过渡、钥匙孔与安装螺栓的间隙配合尺寸，所有棱边的倒角需要区分装配边与非装配边，装配边倒角尺寸控制在0.2-0.3mm方便零件导入，非装配边倒角控制在0.5-1mm去除毛刺即可，不需要做额外的表面处理预留，适配普通砂型铸造或者压铸的工艺要求。
