II型坦克HL62TRM动力舱内部结构

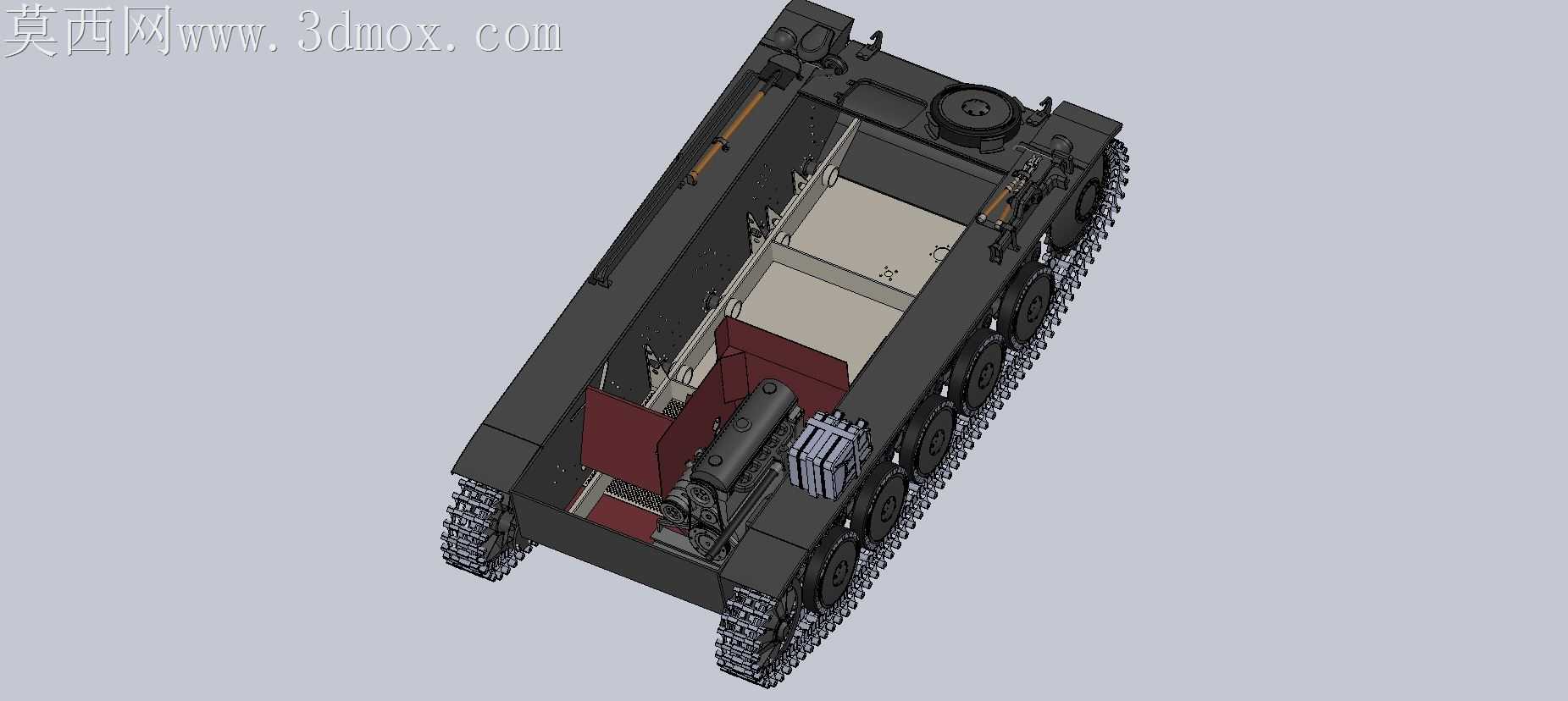

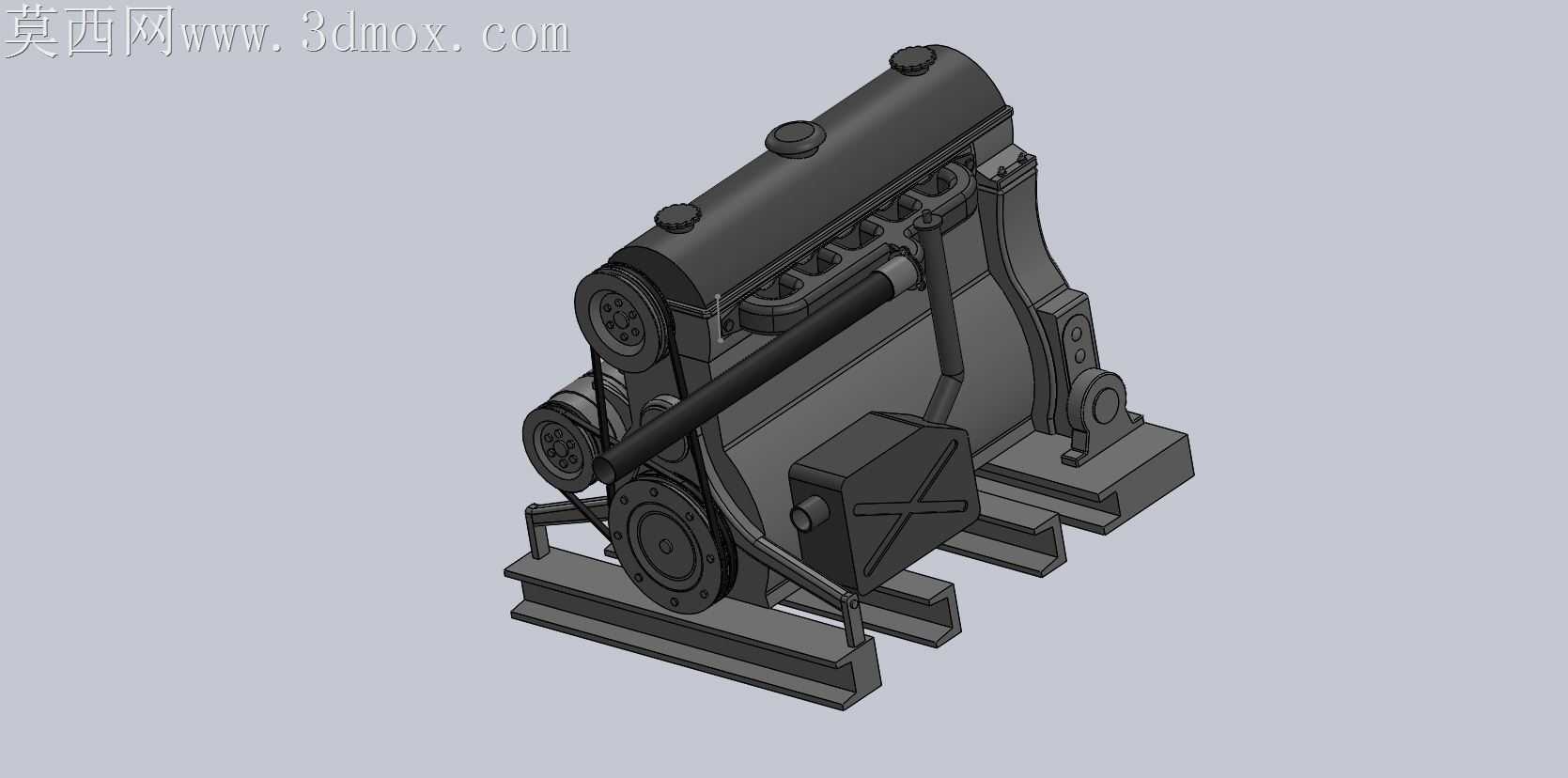

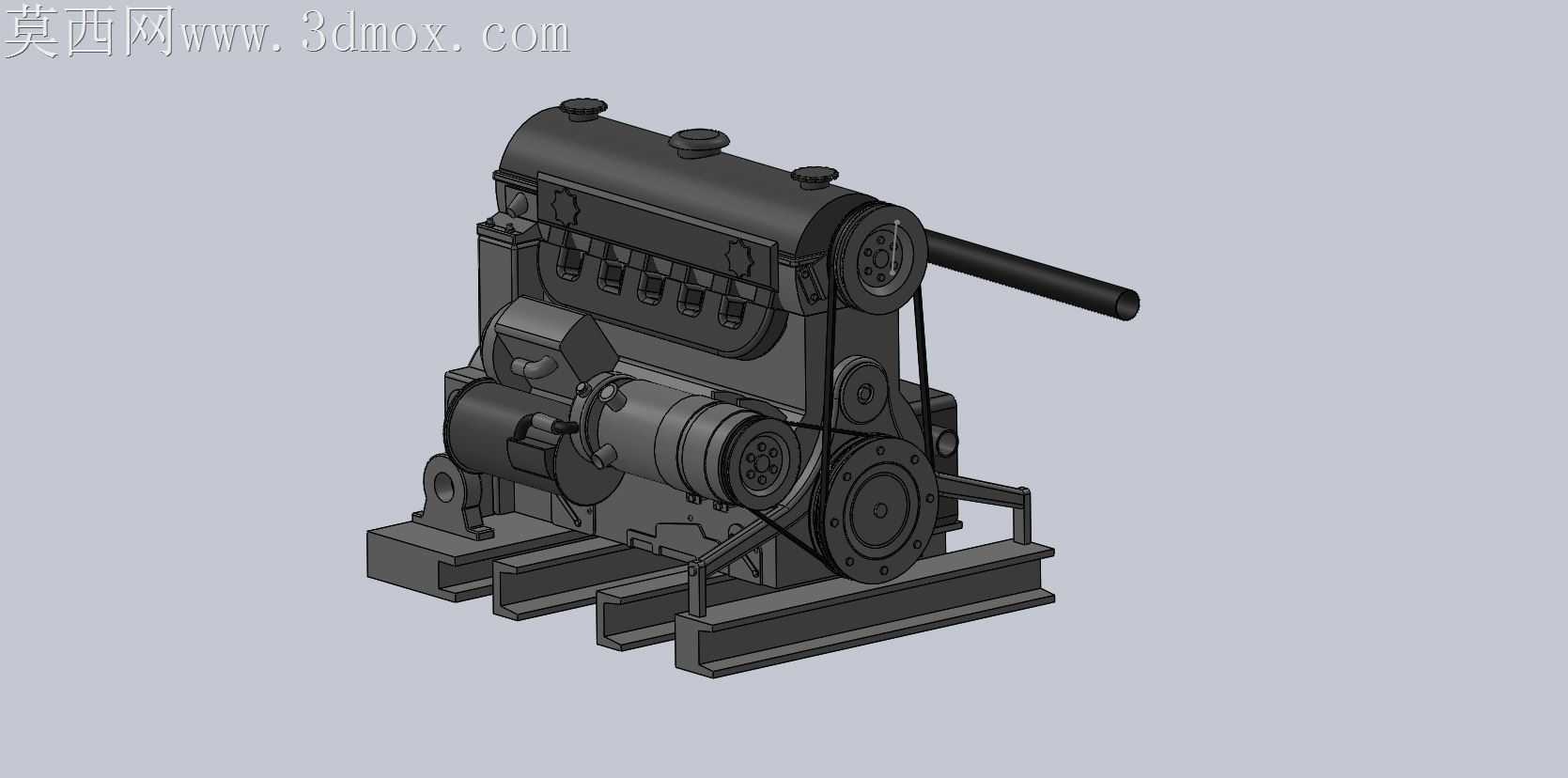

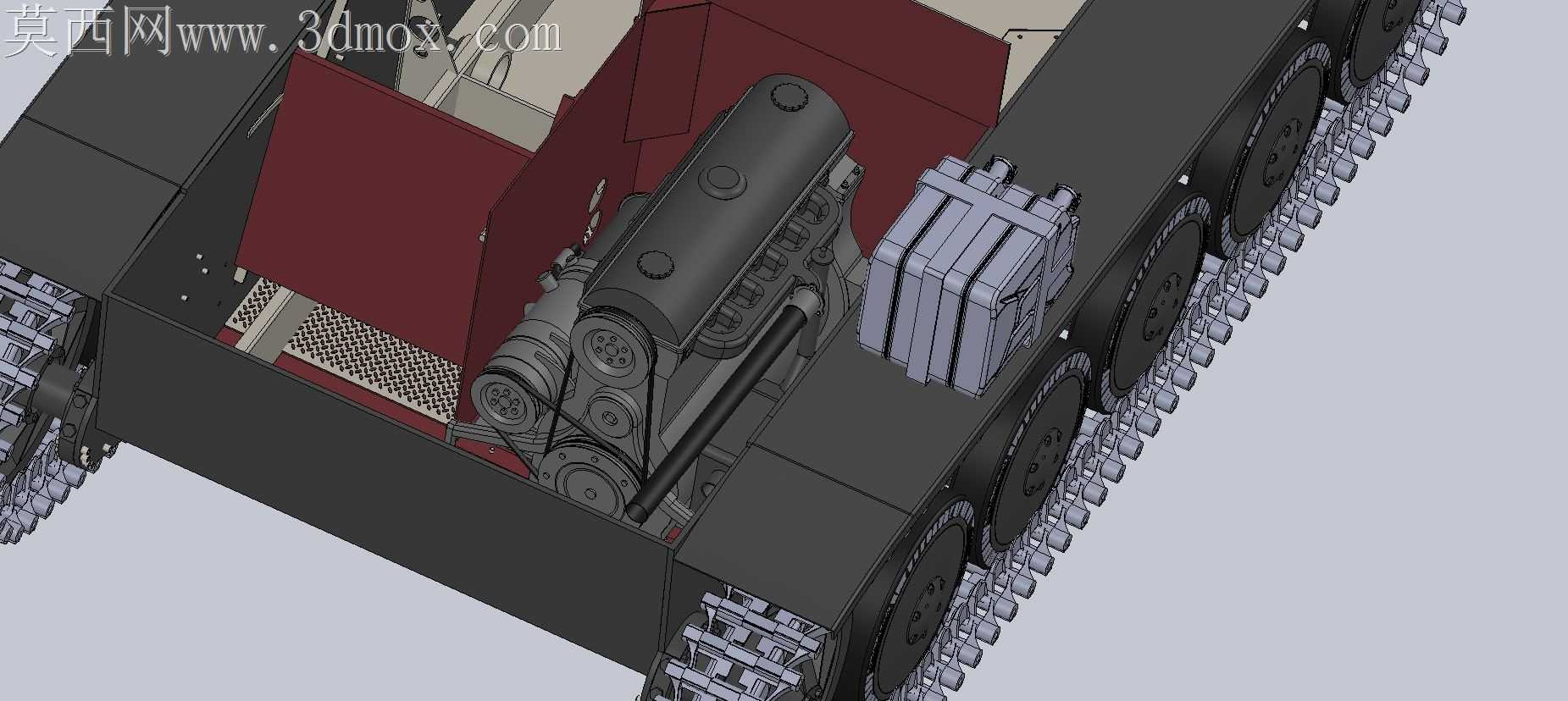

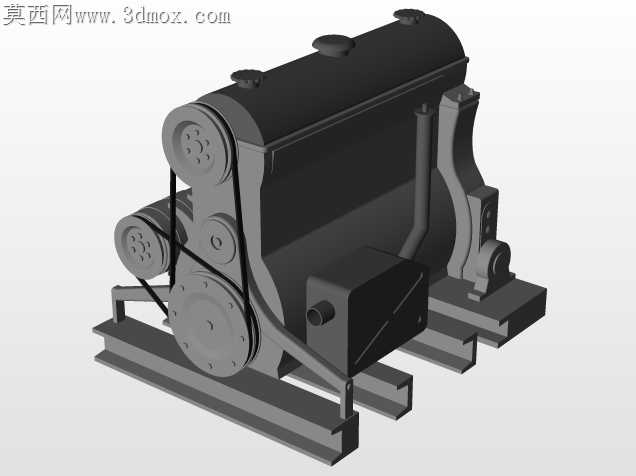

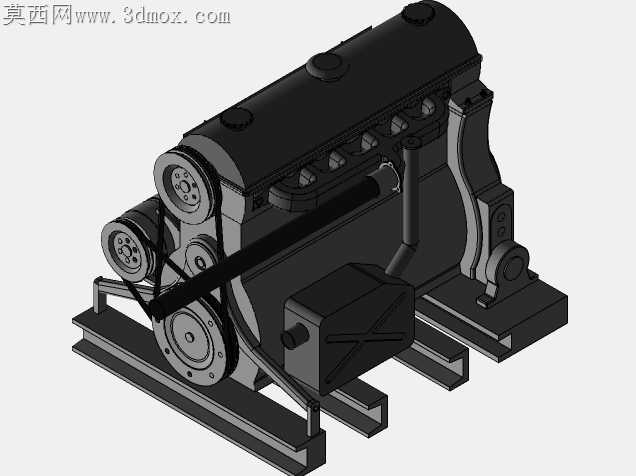

履带式装甲车辆的动力舱装配一直是现场返修率偏高的环节，早年实车总装时经常出现发动机吊入后与周边线束、散热组件、舱内加强筋发生硬干涉，不得不现场切割舱壁筋位、弯折管路，既破坏车体结构强度，也给后续维保留下渗漏隐患。这套动力舱模型把容易出问题的干涉点全部做了具象化还原，舱内两侧的纵向加强筋没有做简化的平直处理，而是顺着发动机进气歧管、散热片的外轮廓做了局部让位，筋位的厚度变化完全匹配实车冲压成型的料厚公差，不会出现数模上间隙足够、实装时筋位回弹蹭到散热鳍片的问题。发动机悬置的安装座没有直接焊死在车体底板上，预留了三向调整的余量，座面的定位凸台高度刚好卡入发动机机脚的定位凹槽，装配时不需要反复撬动发动机找正，吊入后顺着凸台滑入就能对准螺栓孔，能把单台动力总成的吊装对位时间压缩近四成。舱内红色的内饰防火层没有做成贴合舱壁的整面薄片，而是在管路穿过的位置预留了翻边缺口，缺口边缘的压条结构也做了还原，实装时防火层不需要现场裁切，直接套在管路外侧就能通过压条固定，避免裁切不齐导致的隔音防火性能下降。履带侧的传动输入轴与发动机飞轮壳的对接位置，特意把同轴度公差的适配区间做了可视化呈现，轴端的倒角长度、花键的啮合起始位置都和实车装配要求一致，不会出现数模同轴、实装时花键顶齿无法入位的情况。舱体顶部的检修口盖板的密封槽位置也做了细节还原，槽宽和密封胶条的压缩量匹配，盖板扣合后不会出现局部凸起、密封不严漏尘漏水的问题。就连舱内散落的小支架、固定卡箍的位置，都对应了实车的线束走向，不会出现卡箍位置偏斜、线束装配后被发动机高温部件烤蚀的隐患。
