球面铰接式等速传动机构结构设计

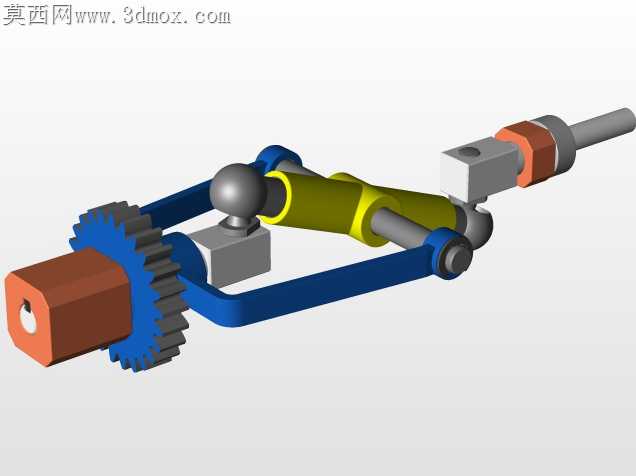

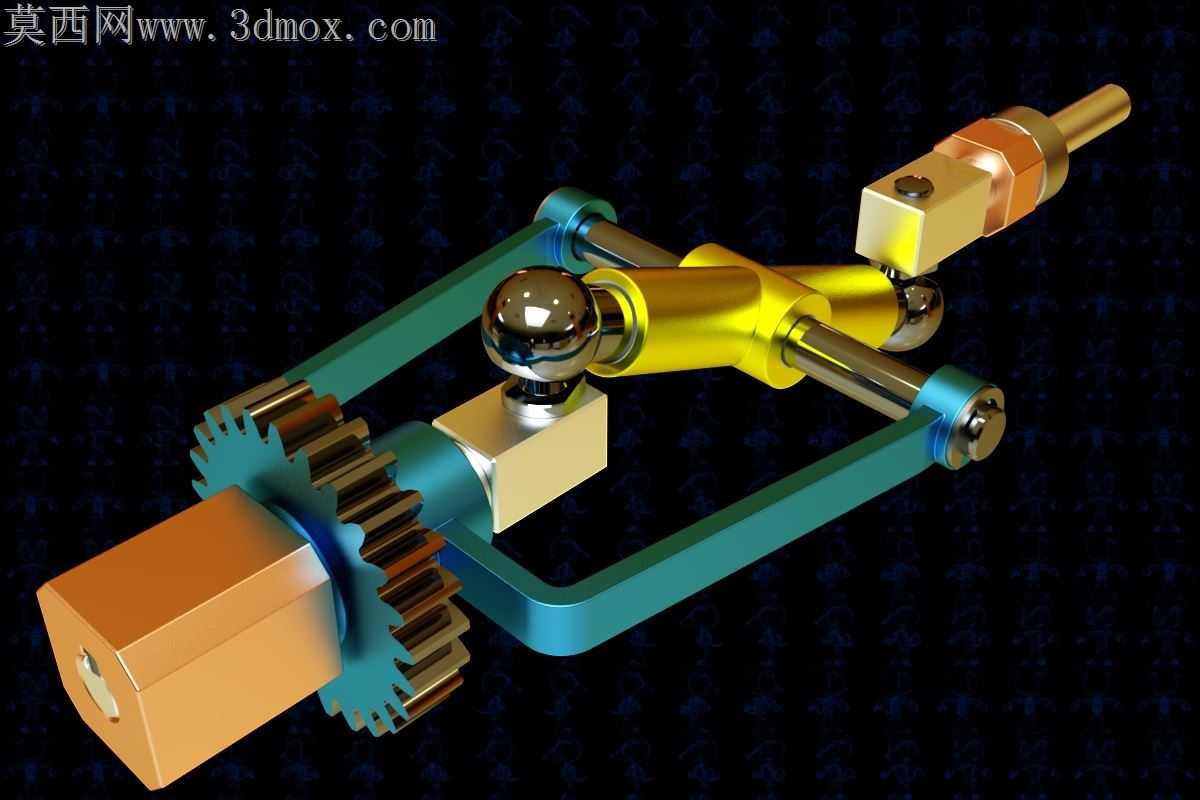

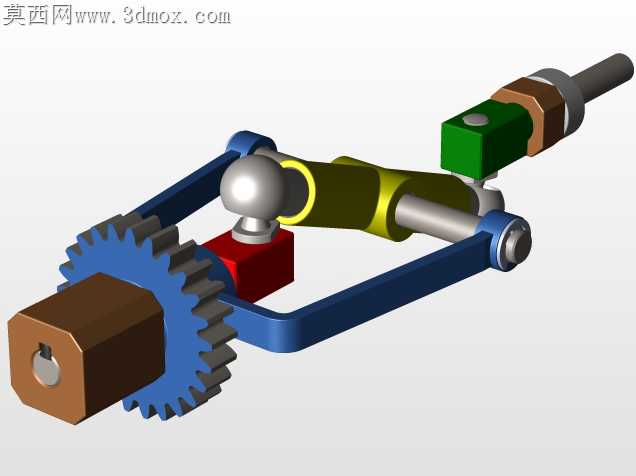

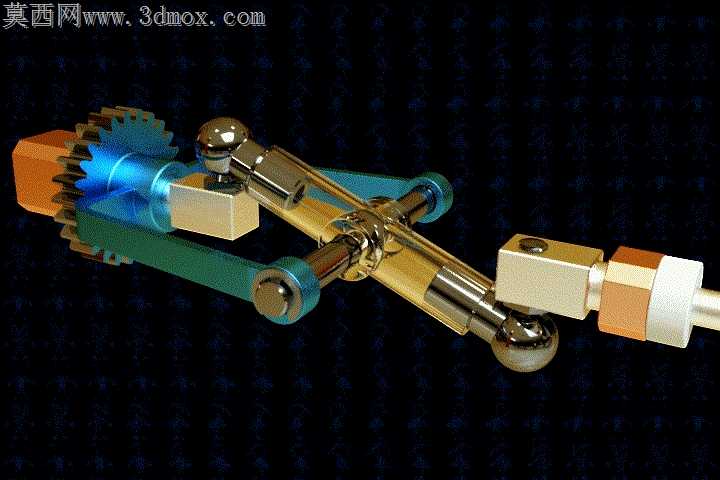

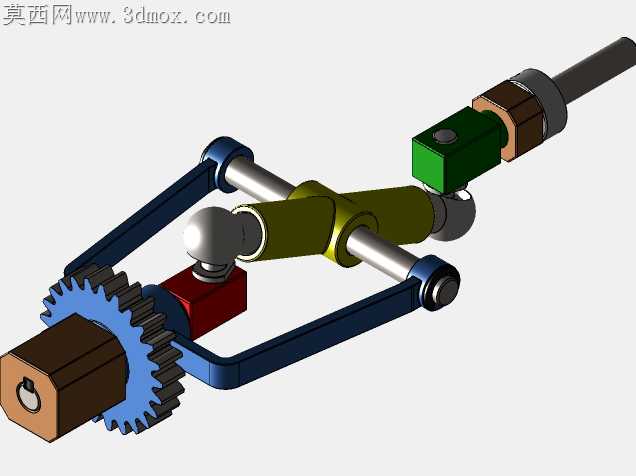

球面铰接传动副在小角度变轴传动场景里，长期存在接触应力集中、铰接间隙累积导致传动比波动的加工痛点，常规十字轴万向节无法满足输入输出1:2定比传动的偏角工况需求。这套传动结构在球头与铰接叉的配合面做了适配性修形，没有沿用标准球面轴承的整周包覆设计，而是将球窝与球头的接触区域限定在摆角范围内的环形带，既减少了精加工球面的面积，降低数控铣削时球头刀的走刀空程，也避免了非工作区域的配合面在装配时出现过定位卡滞。传动端的齿轮与输入轴采用方榫插接配合，没有设计过盈配合或键连接，方榫的棱角处做了0.2mm的倒角避让，装配时无需压力机压装，徒手即可完成对位，同时能传递足够的扭转力矩，不会在交变载荷下出现键槽崩裂的失效问题。两侧的支撑叉架采用等截面弯臂结构，折弯处的内圆角做了加大处理，对应力集中区域做了壁厚均匀化调整，避免粉末冶金成型时出现缩孔缺陷，也适配钣金折弯加工的工艺圆角要求，不需要额外定制异形铣刀加工内腔。球头与中间传动块的连接采用轴向限位的销轴结构，销轴两端的固定螺塞没有突出叉架外表面，避免传动过程中与周边护罩发生运动干涉，销轴与球头的配合公差选用H7/g6间隙配合，既保证铰接转动的灵活性，又将径向间隙控制在0.02mm以内，减少换向传动时的回程误差。输出端的接头采用分体式夹固结构，不需要在输出轴上加工外螺纹，直接通过锁紧块的抱紧力固定外接杆件，适配不同直径的输出连杆，现场拆装调整时不需要额外准备螺纹紧固件，降低运维更换的配件成本。整套结构的所有棱边都做了去毛刺处理，外露的金属表面没有尖锐边角，避免实训装配时划伤操作人员，各运动副的润滑槽都设计在非接触端面，不会在传动过程中被挤压溢出造成油污污染。
