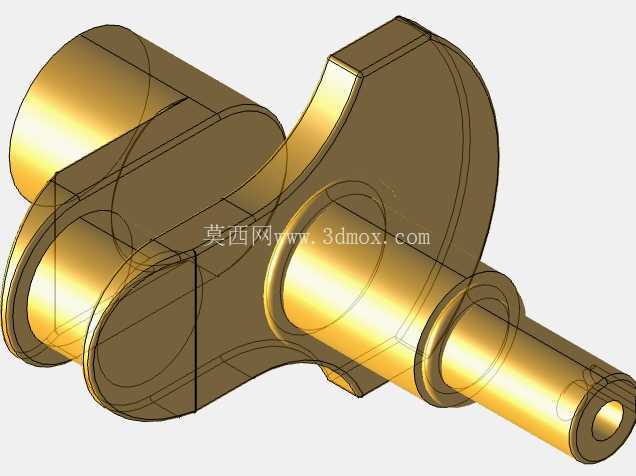

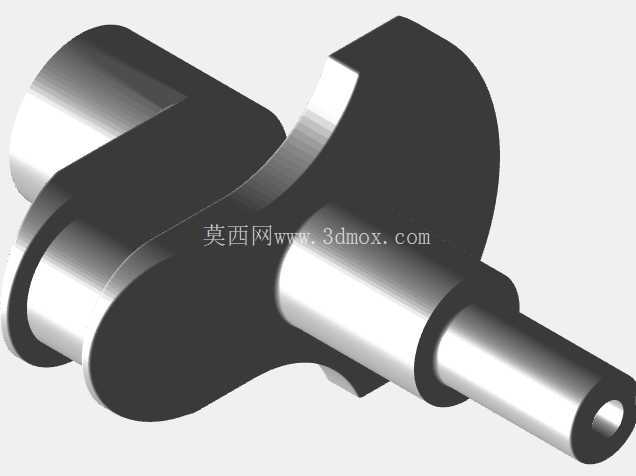

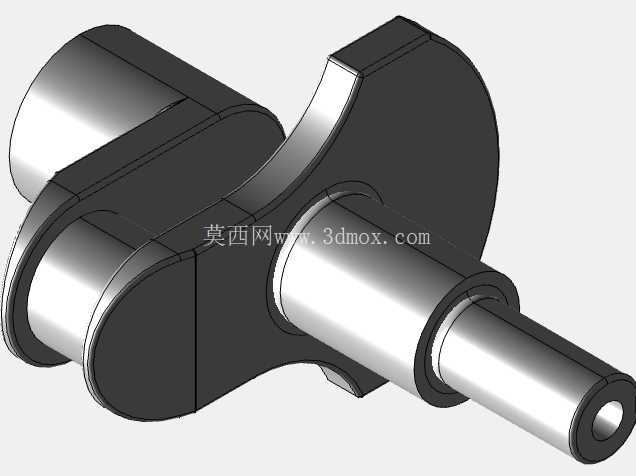

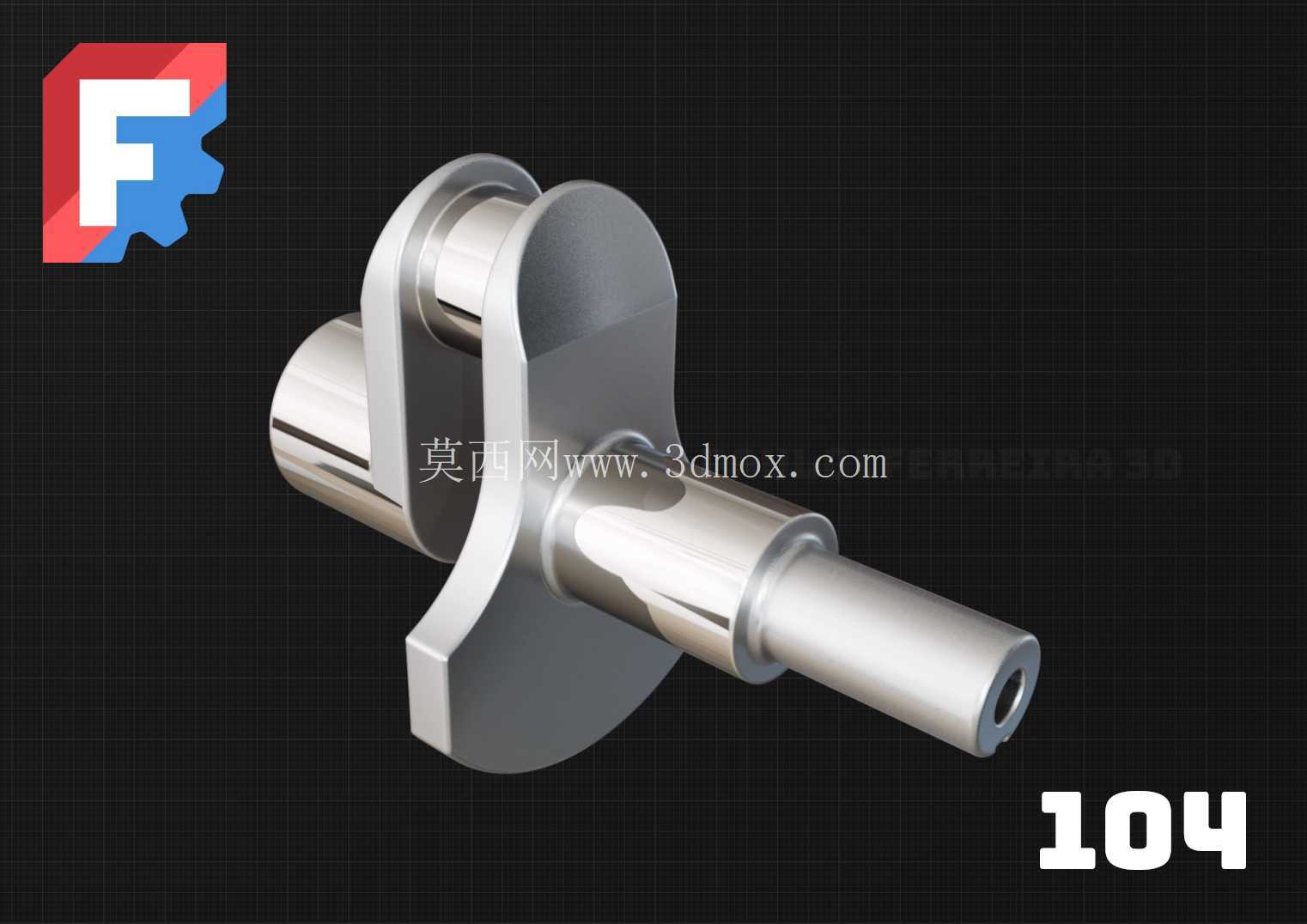

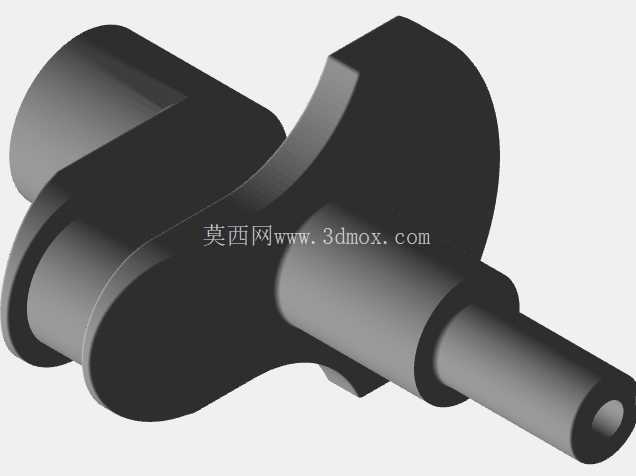

单拐偏心曲轴结构练习建模作品

　　本次建模的单拐偏心曲轴结构，是小型动力传递场景中极为常见的核心传动零件，日常多应用在小型单缸内燃机、微型空气压缩机、便携柱塞泵这类需要将旋转运动与往复直线运动做相互转换的设备中，区别于多缸发动机使用的多曲拐全平衡曲轴，这类单拐结构的零件尺寸紧凑，加工工序相对简单，在小功率动力设备、教学实训台架、小型流体输送设备里的装机量非常大。从实际功能层面看，这个零件的核心作用是承接动力输入与输出的运动转换：两端的同轴轴颈是装配定位基准，需要和机架上的滑动轴承或者滚动轴承内圈配合，保证整根轴转动时的同轴度，避免运转过程中出现径向跳动超差的问题；中间偏心布置的曲柄销部分，是和连杆大头端配合的部位，连杆小头端则连接活塞或者柱塞类往复件，当轴整体绕两端轴颈的公共轴线旋转时，偏心的曲柄销会带动连杆做平面运动，最终把轴的连续旋转转化为往复件的直线往返动作，反过来也可以承接往复件的推力，驱动轴旋转输出扭矩。

　　做这个结构的建模时，首先要明确各段轴颈的尺寸公差配合逻辑：两端支撑轴颈的直径公差一般取IT6级，表面粗糙度要求控制在Ra1.6以内，和轴承配合的轴段要设计对应的退刀槽或者砂轮越程槽，方便后续磨削加工时能加工到完整的配合面，同时轴端要设计中心孔作为加工时的定位基准，保证各段外圆的同轴度误差在允许范围内。曲柄部分的扇形平衡块是设计时需要重点考量的结构，因为曲柄销的偏心布置，整根轴旋转时会产生不平衡的离心力，扇形块的质量分布要经过质心配平计算，把偏心旋转带来的一阶往复惯性力尽可能抵消，减少设备运转时的振动和轴承附加载荷，平衡块的外轮廓要做圆弧过渡，避免高速旋转时出现应力集中，同时也要控制平衡块的旋转外圆直径，保证和机架内壁、连杆运动轨迹之间留有足够的安全间隙，不会出现运动干涉。

　　从安装边界来看，这类单拐曲轴的轴向定位一般靠一端轴颈上的轴肩配合轴承端盖实现，另一端要留有少量的热膨胀间隙，避免轴工作升温后长度方向伸长出现卡滞；轴上和连杆配合的曲柄销部位，表面需要做硬化处理，提升耐磨性能，因为这个部位在运转过程中持续承受连杆传递的交变冲击载荷，表面硬度不足很容易出现早期磨损，导致配合间隙变大，设备运行出现异响、输出精度下降的问题。建模过程中要注意各段轴之间的过渡圆角设计，所有直径变化的台阶位置都不能做成直角尖角，要根据相邻轴段的直径差设计对应半径的过渡圆角，分散应力集中，避免轴在交变载荷长期作用下从台阶位置出现疲劳断裂；轴端的中心孔要选用标准的B型中心孔，带保护锥结构，避免加工、转运过程中中心孔被磕碰损伤，影响后续维修时的二次装夹定位精度。

　　另外还要考虑润滑结构的布置，支撑轴颈和曲柄销的配合面需要持续的润滑油供给，建模时可以在轴内部设计斜向的润滑油道，把支撑轴颈处引入的润滑油导流到曲柄销的配合表面，保证运动副之间能形成稳定的油膜，降低摩擦磨损，延长零件的整体使用寿命。这类结构虽然整体造型不复杂，但涵盖了轴类零件建模的核心要点：同轴度基准设定、偏心结构尺寸标注、平衡结构质心配平、过渡圆角应力优化、加工工艺性考量，非常适合作为轴类零件设计的入门练习案例，能帮助建模者熟悉回转类零件的建模逻辑，理解传动件设计中功能、加工、装配三者之间的平衡关系，避免出现只看外观造型、忽略实际工程需求的建模问题。
