可收缩环形折叠运动机构创意装置

这类环形折叠连杆机构在落地加工时，最容易被忽略的痛点是铰接点的公差累积——整圈数十个销轴连接位，哪怕单个孔位的同轴度偏差超0.02mm，整环收缩时就会出现局部卡滞，甚至在完全收拢的极限位置出现连杆别劲、镀层剥落的问题。常规平面连杆的铰接孔只需要保证单孔与端面的垂直度，这套环形排布的折叠结构里，每段菱形连杆的两个铰接孔中心距公差必须控制在±0.01mm以内，且相邻连杆的铰接孔位要按照整环的圆周分度做分组选配，不能随意混装，否则圆周方向的累积误差会让整环收缩后无法形成规整的正圆形，边缘出现高低错落的错位。

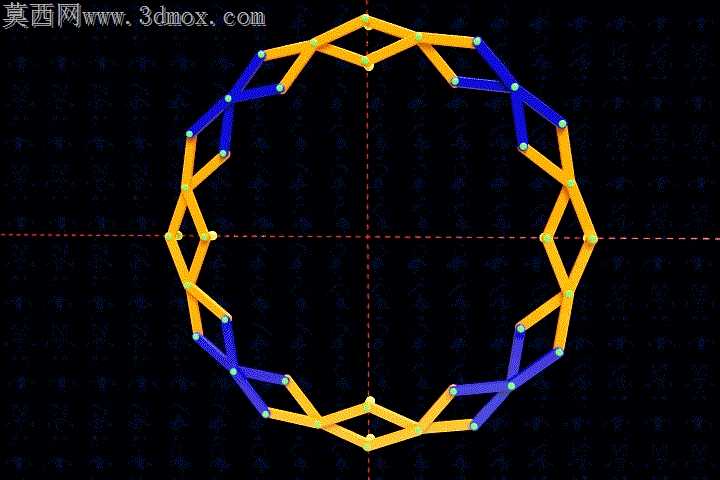

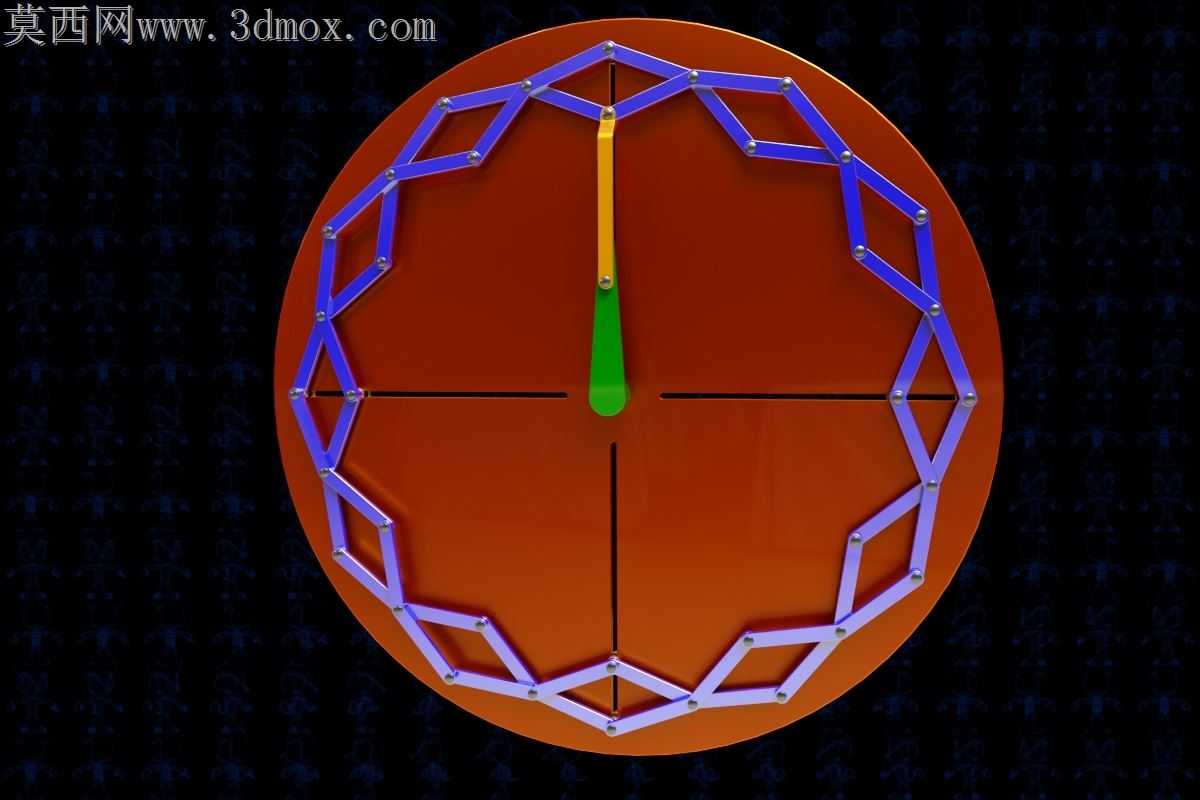

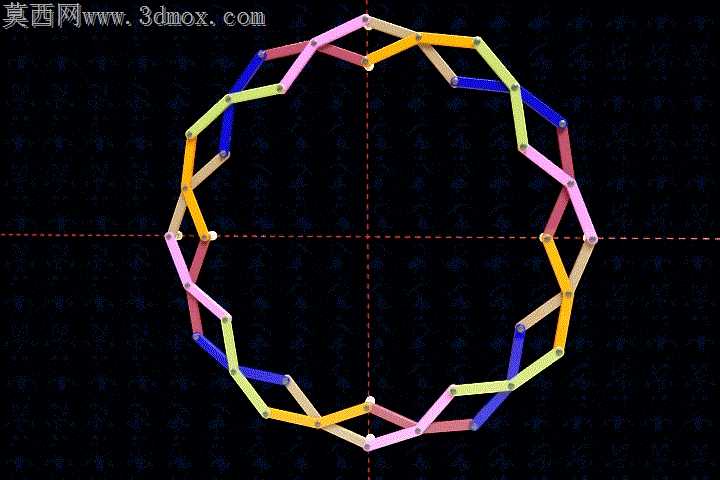

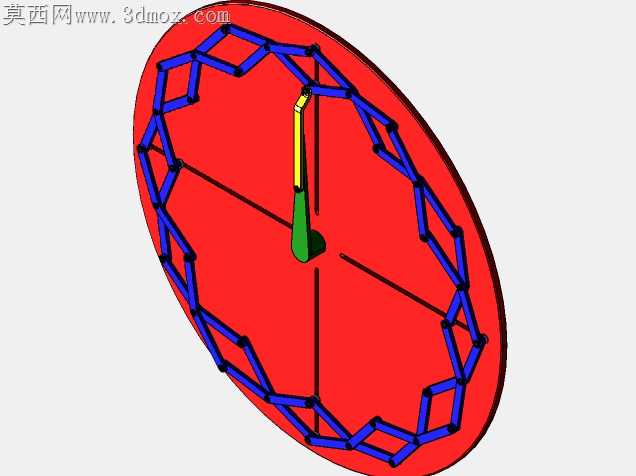

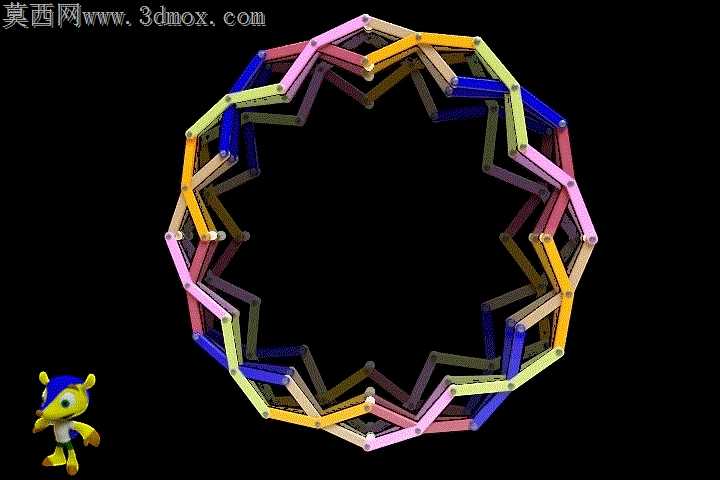

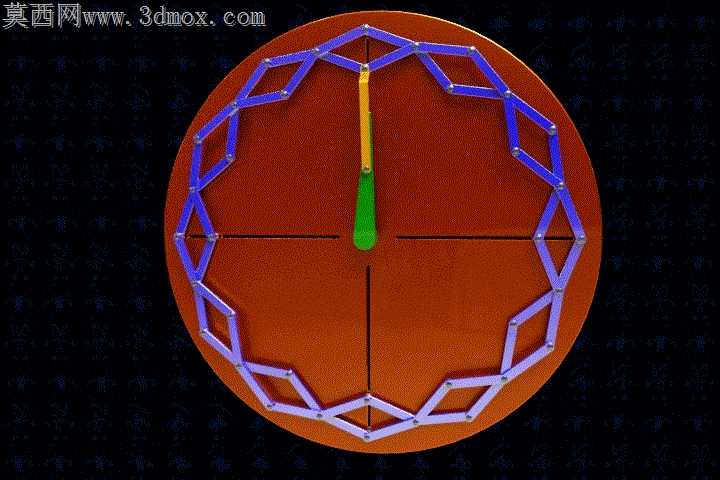

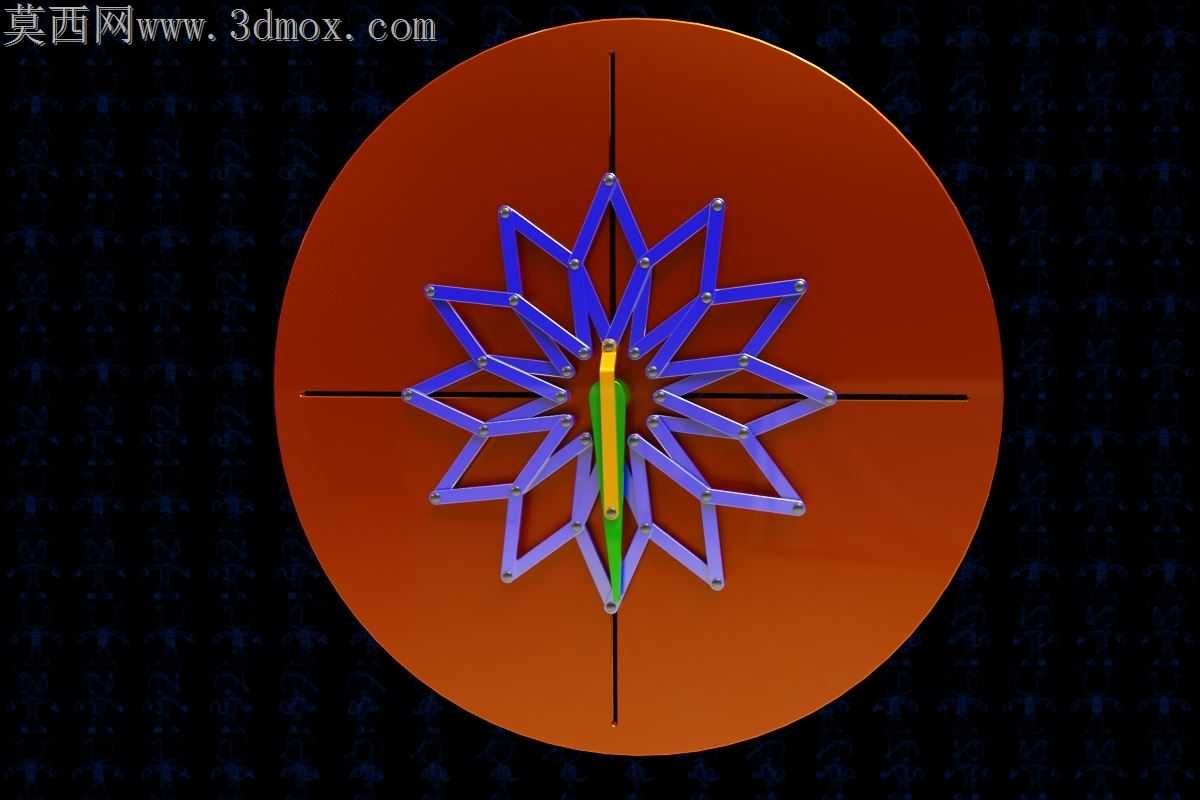

蓝色连杆的弯折角度是整套机构运动顺畅的核心，不能直接按理论几何角度下料折弯，要考虑销轴装配后的间隙补偿——每段连杆的弯折处预留0.15mm的回弹余量，折弯后做定型时效处理，避免长期往复折叠后出现角度形变，导致整环运动轨迹偏移。中心位置的绿黄双色导杆，和环形连杆组的连接位不能做刚性锁死，要留0.1mm的径向窜动间隙，抵消整环收缩时的圆周方向微量形变，避免导杆在伸缩过程中出现卡顿。

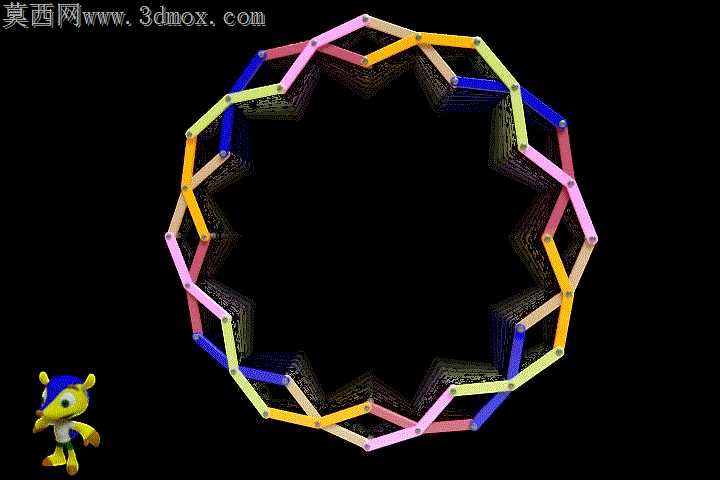

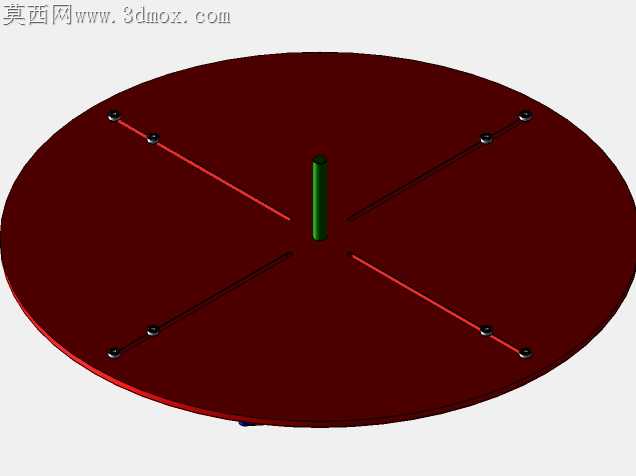

实际装配时要从圆周对称的四个点位同时往中间拼接，不能顺着单方向逐段安装，不然最后一段连杆的铰接孔会因为整环的内应力拉扯出现错位，强行敲入销轴会让后续运动全程带阻尼，折叠几次后销轴就会出现磨损松旷。铰接位的销轴选用带微小储油槽的不锈钢销轴，装配时涂覆低温润滑脂，不用额外加装轴套，既能减少往复运动的摩擦阻力，也能避免长期使用后粉尘进入铰接位造成卡涩。

这套机构的运动演示效果很适合做机械原理实训的展示案例，能直观展示平面连杆机构的运动合成、公差累积对运动精度的影响，比单一的平面四杆机构更能让学习者理解多连杆闭环结构的装配逻辑。做表面处理时，环形基座的红棕色哑光面要控制粗糙度在Ra1.6左右，既能凸显连杆的金属质感，也不会因为表面过亮产生多余反光，干扰运动轨迹的观察。蓝色连杆做阳极氧化处理时，要注意折弯处的氧化层厚度均匀，避免弯折位置因为氧化层堆积出现尺寸超差，影响铰接转动的灵活性。
