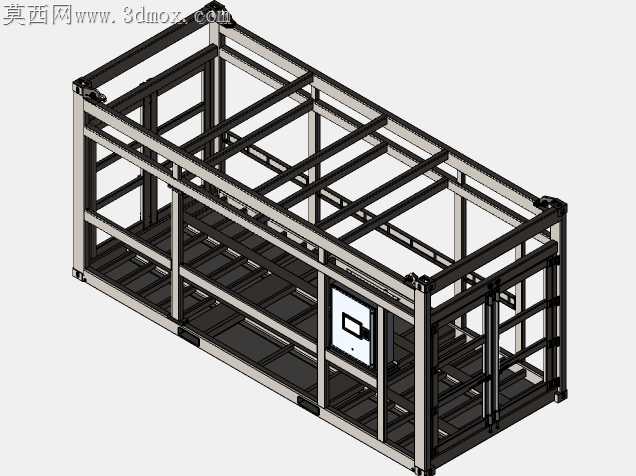

20英尺高立方DNV集装箱框架结构设计

集装箱框架在海运、陆运联运场景中，最常出现角件焊缝疲劳开裂、侧梁挠度超标、门端锁座对位偏差的问题，这类问题往往在重载堆码、长途颠簸后集中爆发，后期补焊矫正不仅耗费工时，还会破坏框架原有应力分布，埋下长期安全隐患。这款20英尺高立方DNV框架的结构设计，从加工适配的角度做了多处针对性调整，完全贴合现有型材下料、组焊、校正的常规加工流程，没有为了追求参数冗余额外增加加工难度。底部承载横梁采用变截面排布，靠近角件的受力集中区域选用壁厚更厚的矩形管，中段受力均匀区域匹配常规壁厚型材，下料时无需定制特殊规格型材，常规锯床即可完成定长切割，坡口加工也能沿用现有工装，不用单独制作靠模。角件与主纵梁的连接位置预留了3mm的焊接收缩余量，组对时不用靠工人反复敲击调整位置，定位焊完成后自然收缩刚好对齐角件的标准安装孔位，避免后期堆码时角件孔位错位无法与吊具、运输车辆锁销匹配。侧部斜撑的排布避开了门板开合的运动轨迹，同时斜撑与主立柱的连接节点做了切角处理，焊接时焊枪能顺畅伸到焊缝根部，不会出现局部未焊透的缺陷，焊后打磨也能一次性处理平整，不用反复补磨影响外观平整度。门端的锁座安装位置设计了可拆卸的定位靠山，组焊时直接靠紧靠山点焊即可，不用每次拉卷尺测量尺寸，能把锁座的对位公差控制在1mm以内，后期安装门板锁杆时不用反复扩孔调整，门板闭合后密封胶条的压缩量均匀，不会出现局部漏雨、进灰的问题。框架底部的叉车位做了加厚垫板，垫板与底梁之间采用塞焊连接，焊接时垫板不会因为热变形翘曲，叉车叉取时受力均匀，不会出现垫板局部脱落的情况。顶部横梁的排布兼顾了顶板安装的便利性，横梁上的安装孔采用数控冲床一次加工成型，孔位间距误差控制在0.5mm以内，顶板铺装时不用重新钻孔，直接用自攻钉固定即可，大幅减少现场装配的工作量。所有型材的拼接位置都做了圆弧过渡，没有尖锐的直角凸起，既避免了加工、搬运过程中划伤工人，也能减少应力集中点，延长框架的疲劳使用寿命。框架表面处理的工艺孔都设置在隐蔽位置，喷涂完成后用堵头封堵，不会破坏整体外观的完整性，也能避免雨水进入型材内部造成锈蚀。
