HydrilK20型5000psi脉动阻尼器结构

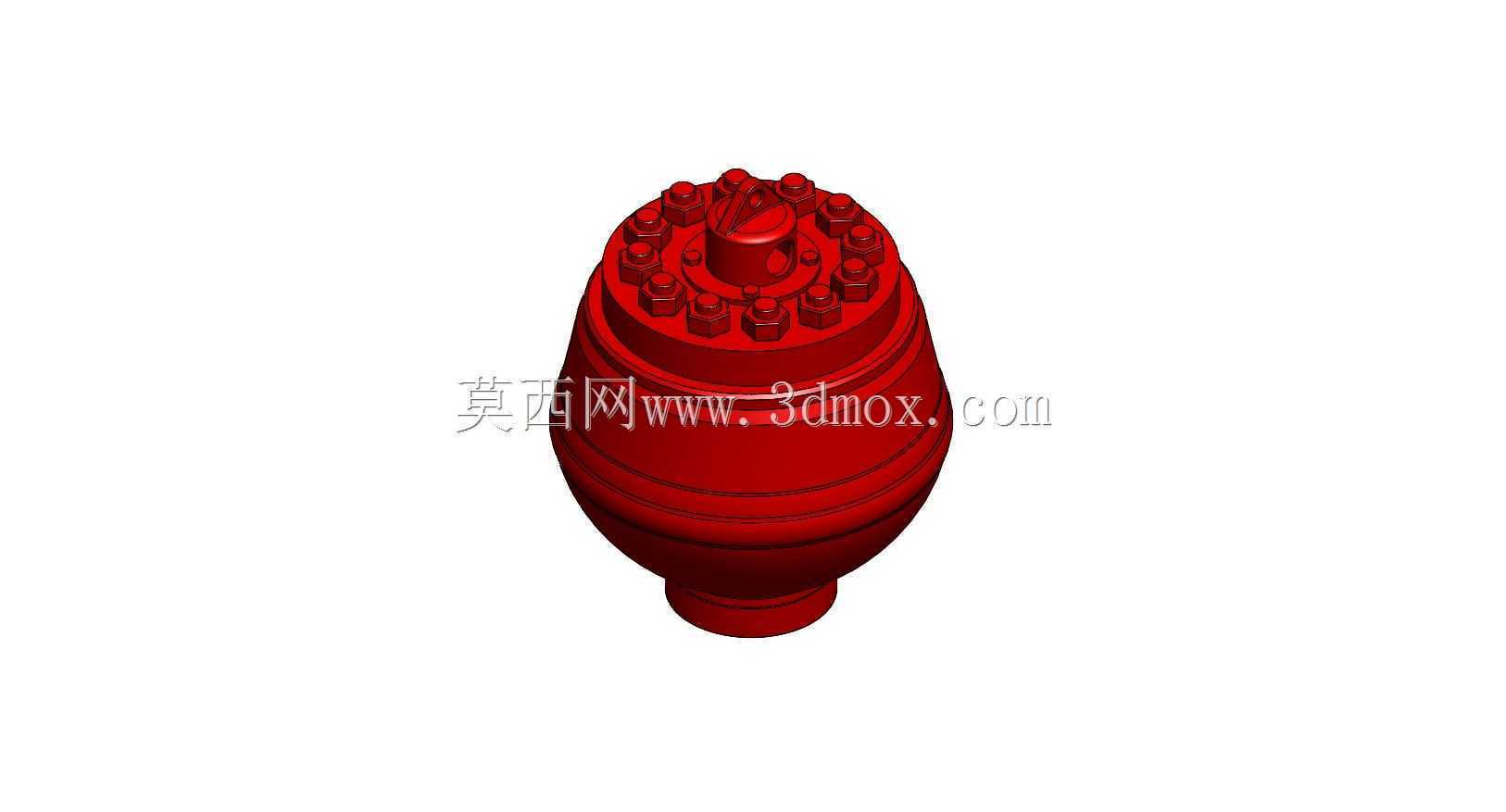

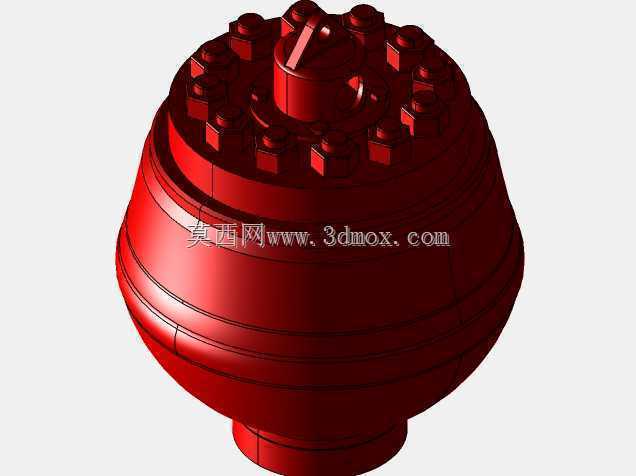

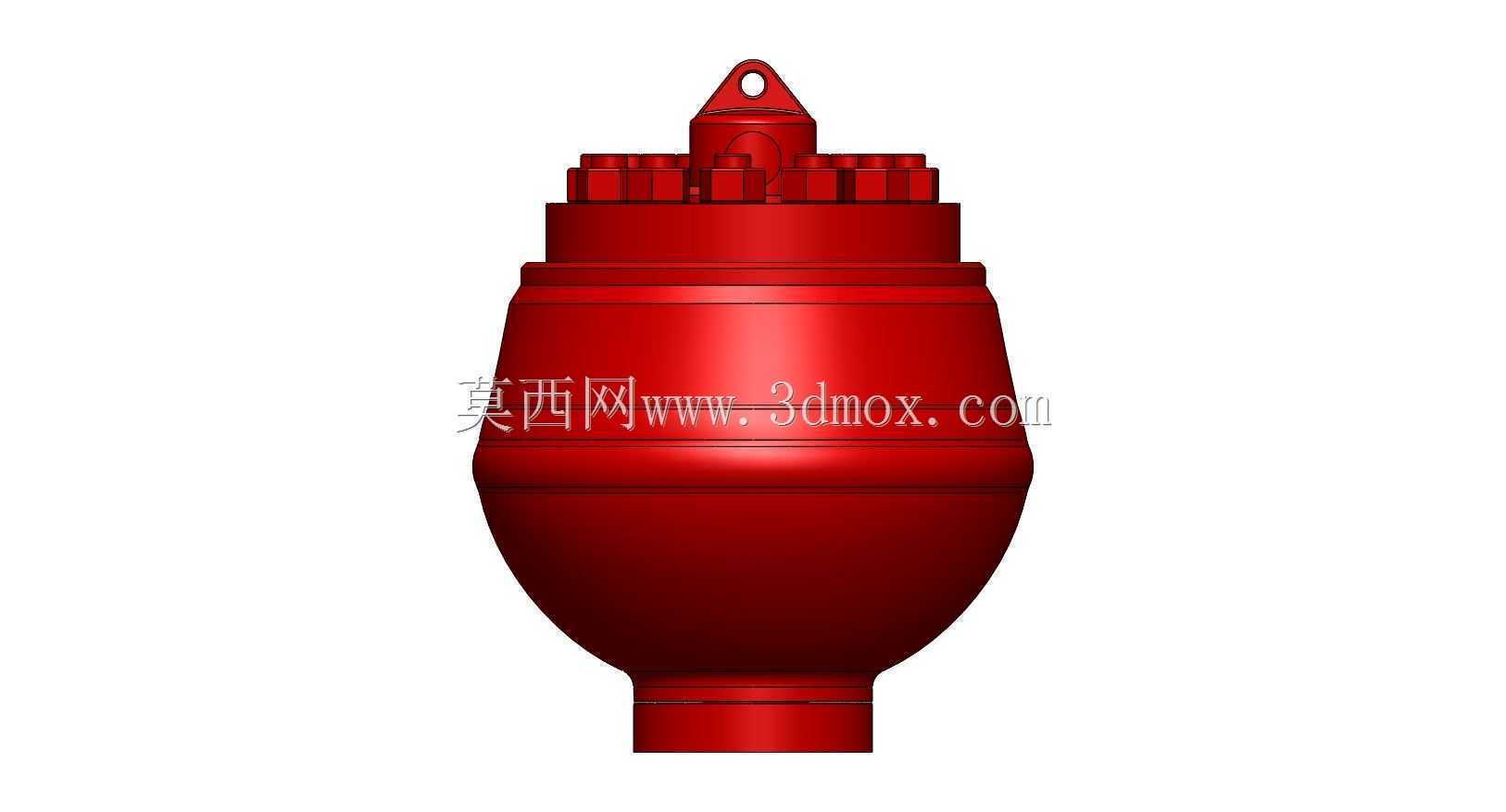

　　在油气钻采、高压流体输送的管路系统中，流体压力脉动是长期困扰运维与设计人员的问题——柱塞泵、往复泵工作时产生的周期性压力冲击，不仅会造成管路焊缝疲劳开裂、仪表计量失准，还会引发管系振动带来的连接松动风险，这类5000psi压力等级的脉动阻尼器，正是针对这类高压工况开发的压力缓冲元件。这款适配Hydril K20型法兰的阻尼器，核心作用是通过内部容腔的容积变化吸收流体的压力脉动峰值，将管路内的压力波动控制在合理区间，同时削弱水锤效应带来的瞬时冲击，保护管路上的压力表、流量计等精密仪表，以及管路连接部位的密封结构。从结构设计来看，整体采用球形壳体结构，这种造型相比柱形容器能更均匀地分散高压流体带来的环向与轴向应力，

　　在同等壁厚条件下可承受更高的工作压力，也能减少应力集中带来的壳体失效风险。顶部采用均布的螺栓连接结构，配合密封结构实现端盖与壳体的可靠密封，顶部的操作结构可用于后期维护时的排气、阻尼介质补充或者内部元件检修。底部的连接端采用4 1/16英寸规格的Hydril标准法兰，这类法兰是高压油气行业常用的连接标准，安装时可直接与同规格的管路法兰对接，安装边界需注意预留顶部操作空间，避免与周边管线、支架产生干涉，同时要保证法兰端面的平行度，避免螺栓预紧时出现偏载导致密封失效。建模过程中，壳体的壁厚是重点校核部分，需结合5000psi的工作压力，按照薄壁容器应力计算公式核算壁厚余量，同时顶部螺栓的分布圆直径、螺栓规格也需匹配法兰的压力等级要求，

　　保证连接强度足够承受高压下的轴向推力。在实际选型应用中，这类阻尼器通常安装在往复泵出口端的近端位置，距离泵出口过远会削弱脉动吸收效果，同时安装时需保证阻尼器的轴线与管路流体方向匹配，避免内部流道出现涡流带来额外的压力损失。对于三维建模从业者而言，建模时需重点还原法兰的密封槽尺寸、螺栓孔的位置度、顶部操作结构的外形尺寸，保证模型导入管路装配体时可直接完成装配干涉检查，无需二次调整尺寸。这类高压元件的建模细节直接影响后续管路布局的合理性，若螺栓分布圆尺寸出现偏差，会导致现场安装时法兰无法对接，造成施工返工。
