泥浆泵用四通连接法兰结构设计

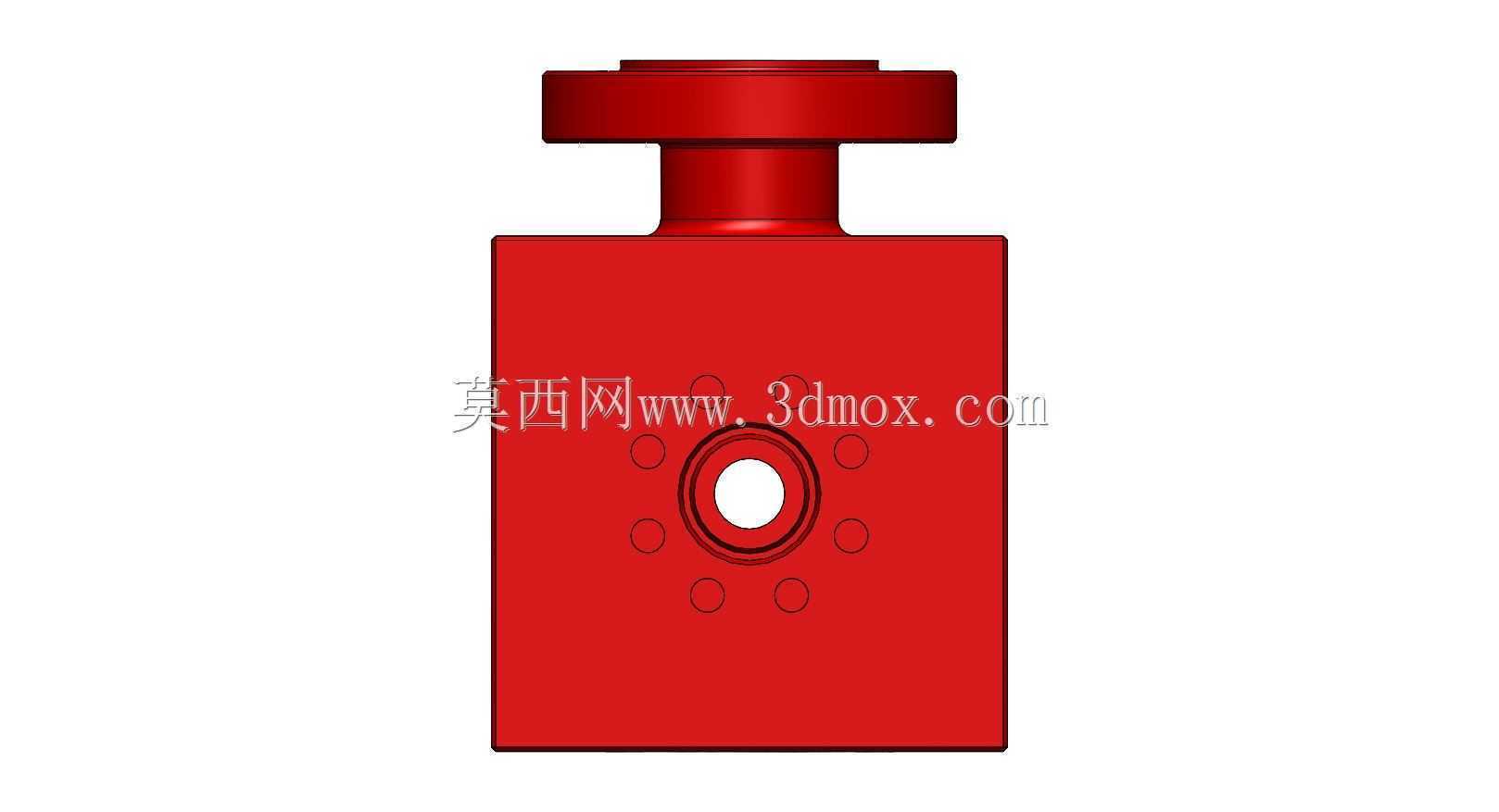

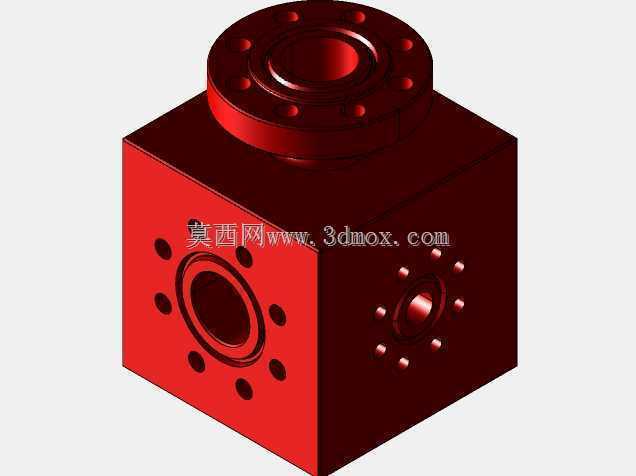

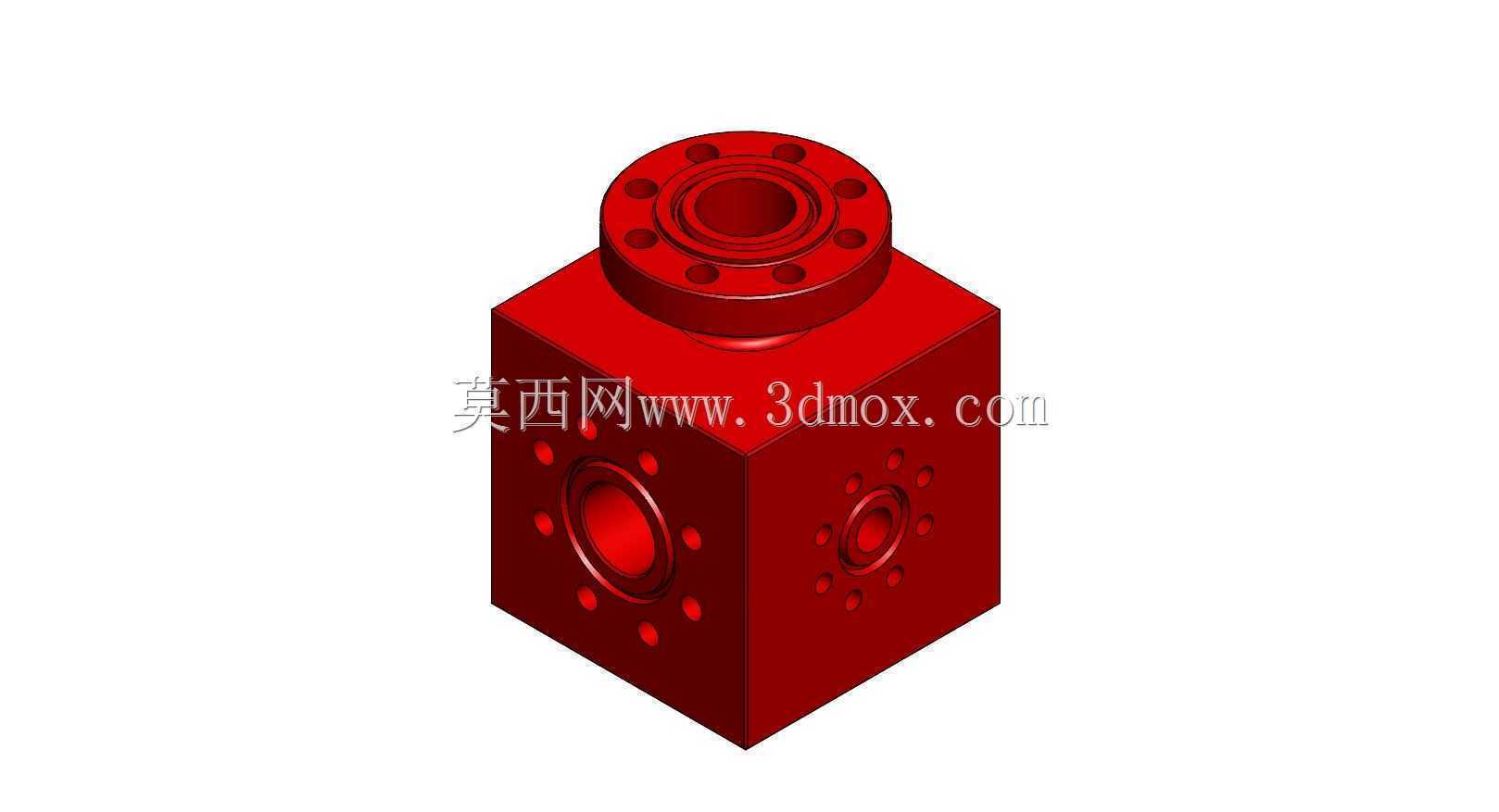

　　在油气钻采现场的泥浆循环管汇系统中，这类四通法兰是实现多通路流体汇流、分流的核心连接构件，主要适配泥浆泵出口端的管系布局，承担着连接脉冲阻尼器排放管线、节流管汇支路的作用，是高压泥浆循环回路里不可缺少的流体转向节点。从实际工况来看，钻采作业中泥浆介质带有固相颗粒，且管内工作压力可达5000psi，这就要求法兰本体不仅要有足够的结构强度承受高压载荷，还要兼顾流道的顺滑性，减少含固相介质对内壁的冲蚀磨损。设计过程中首先要匹配API spec 6A的相关规范要求，主体采用方块式集成结构，区别于传统的分体式管接件，这种一体化的块体结构能减少多段连接带来的密封泄漏点，四个方向的连接端面分别加工标准法兰密封台肩与螺栓孔位，顶部法兰通径为4.

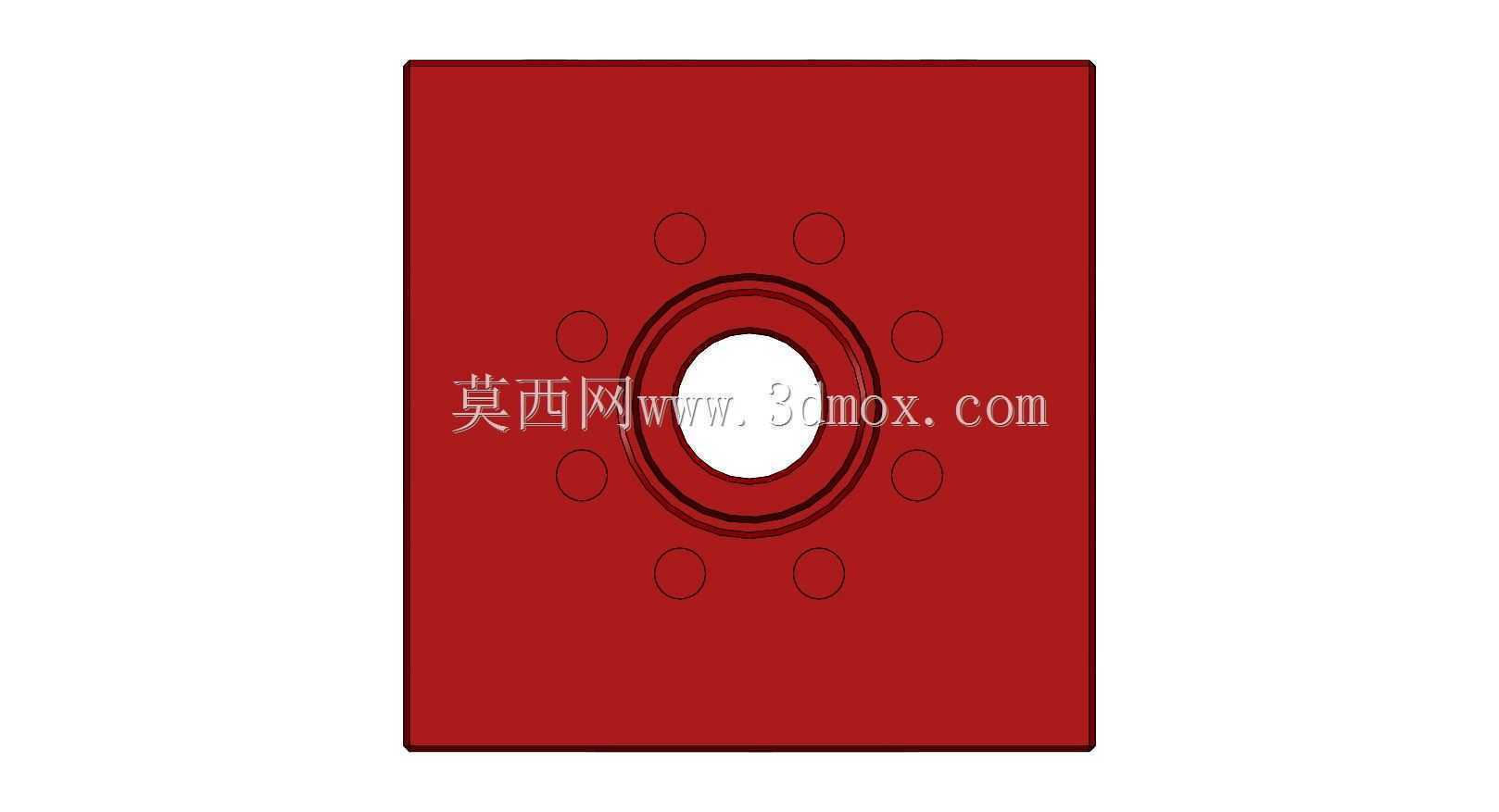

　　0625英寸，侧部支路通径为3.125英寸，另外两个侧支路通径为2 1/16英寸，不同通径的接口可以直接对接对应规格的高压管汇，不需要额外加装变径接头，能有效缩短现场管汇的安装长度，节省井场的布置空间。在结构细节处理上，各法兰端面的螺栓孔采用均布设计，保证连接时螺栓受力均匀，密封面的粗糙度与平面度严格按照高压法兰的加工要求控制，避免安装后出现密封失效刺漏的问题。流道内部采用圆弧过渡处理，在介质转向的位置避免直角结构，一方面能降低流体流经时的局部阻力损失，减少泥浆紊流带来的振动，另一方面也能减弱固相颗粒对转角位置的冲蚀，延长构件的整体使用寿命。安装边界方面，方块主体的外形尺寸经过紧凑化设计，各接口的伸出长度控制在合理范围，

　　既保证法兰连接时有足够的扳手操作空间，又不会因为结构过于冗余增加整体重量，方便现场吊装与对位安装。这类集成式四通法兰相比传统的多管件拼接结构，在高压泥浆管汇中能大幅降低泄漏风险，减少现场安装的工作量，同时整体刚性更好，能承受管汇振动带来的交变载荷，适配钻井作业中复杂的工况条件，在结构建模时需要重点关注各通径的同轴度、密封面的形位公差，以及块体内部流道与外壁的壁厚分布，保证高压工况下各位置的应力都在材料许用范围内，避免出现应力集中导致的结构失效。
