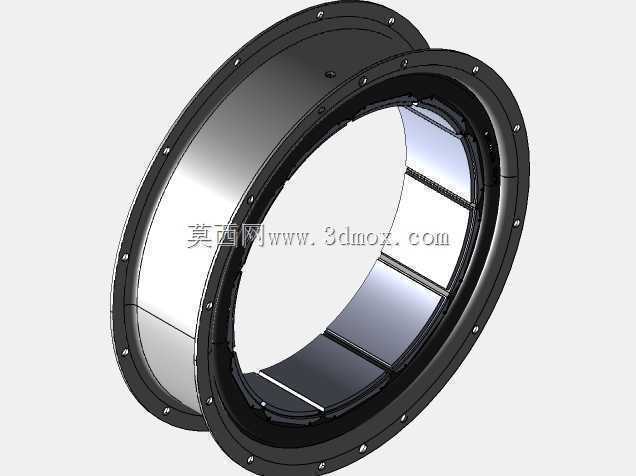

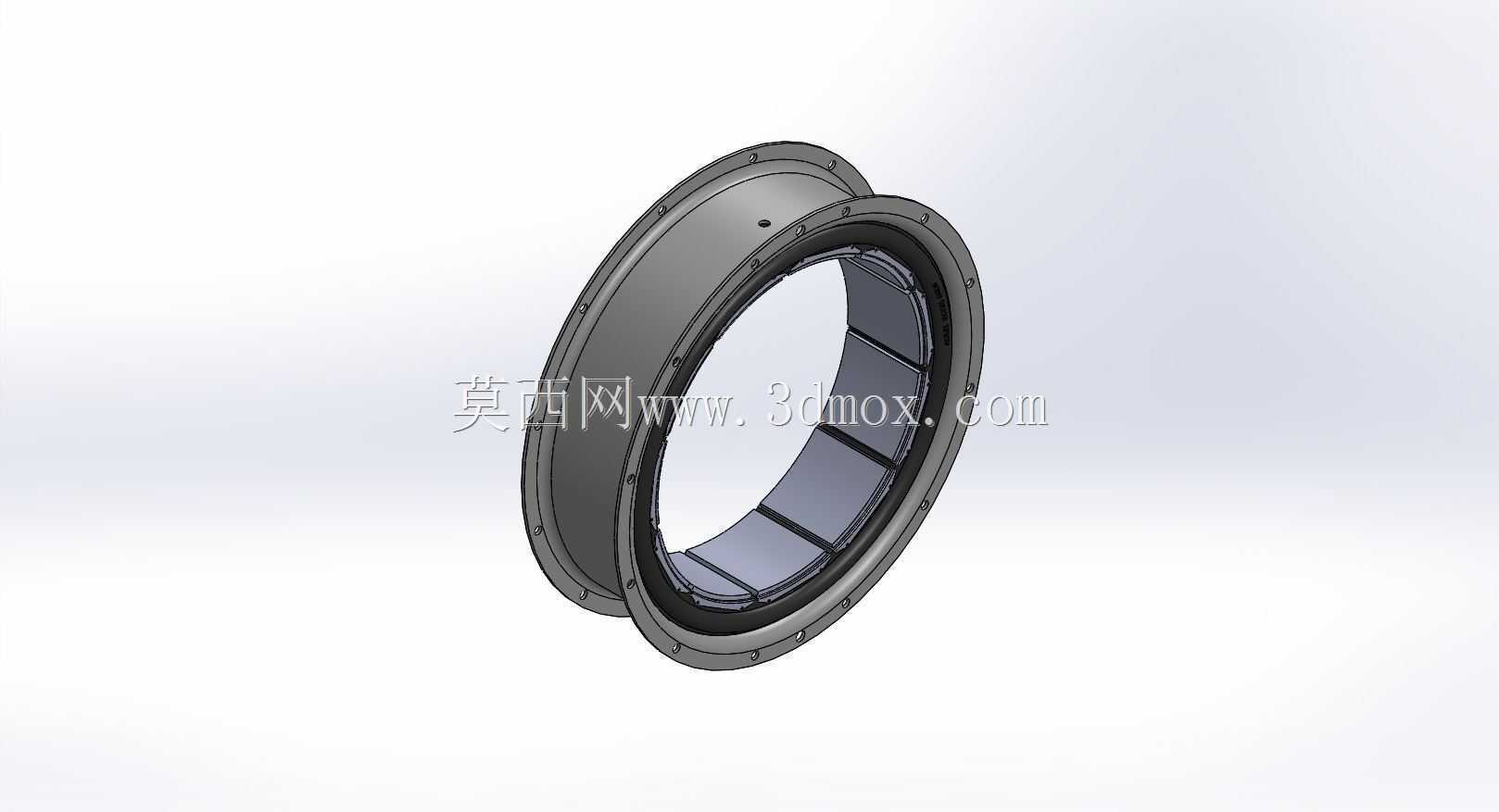

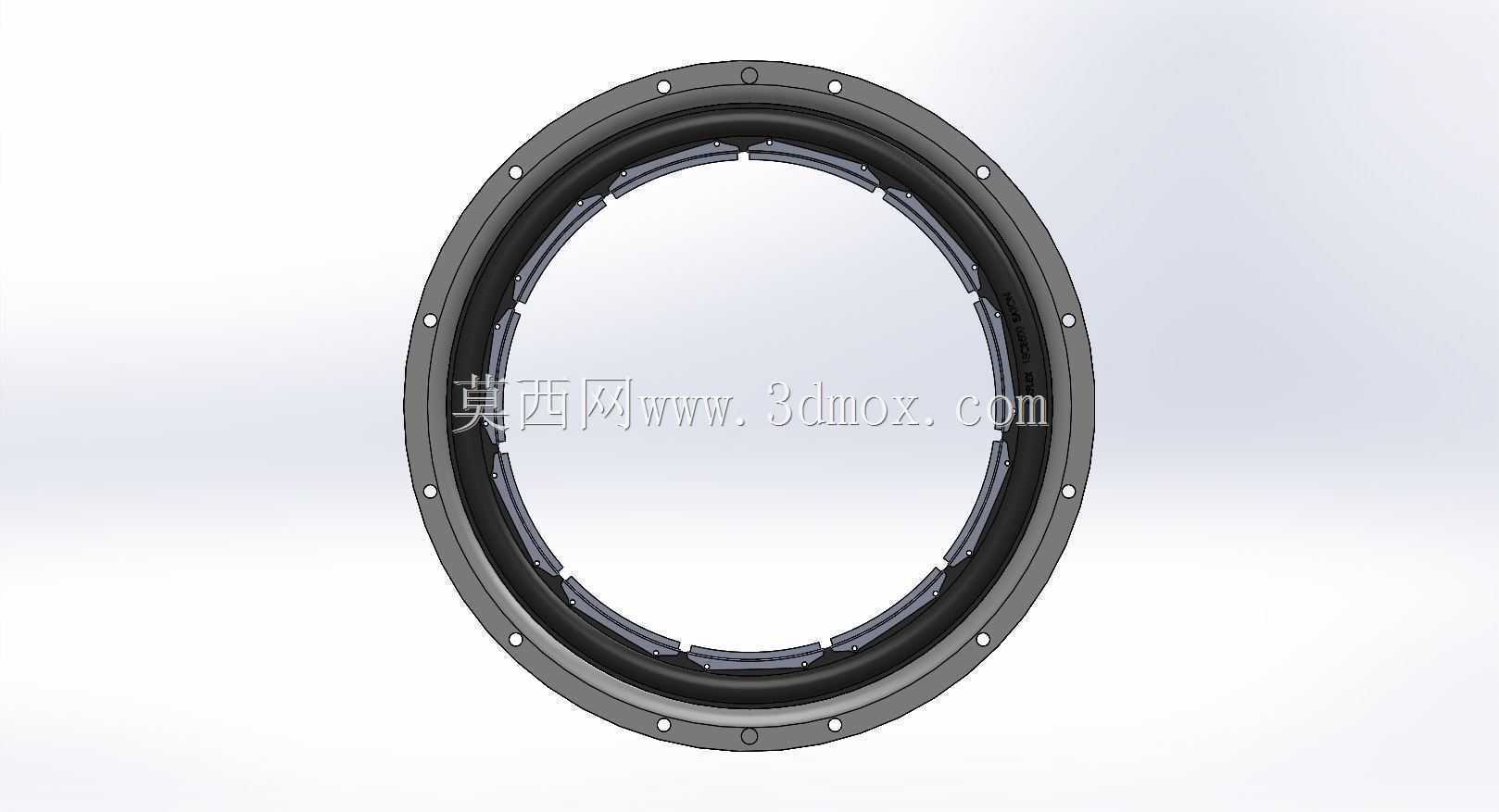

Airflex18CB500型气动离合器结构设计

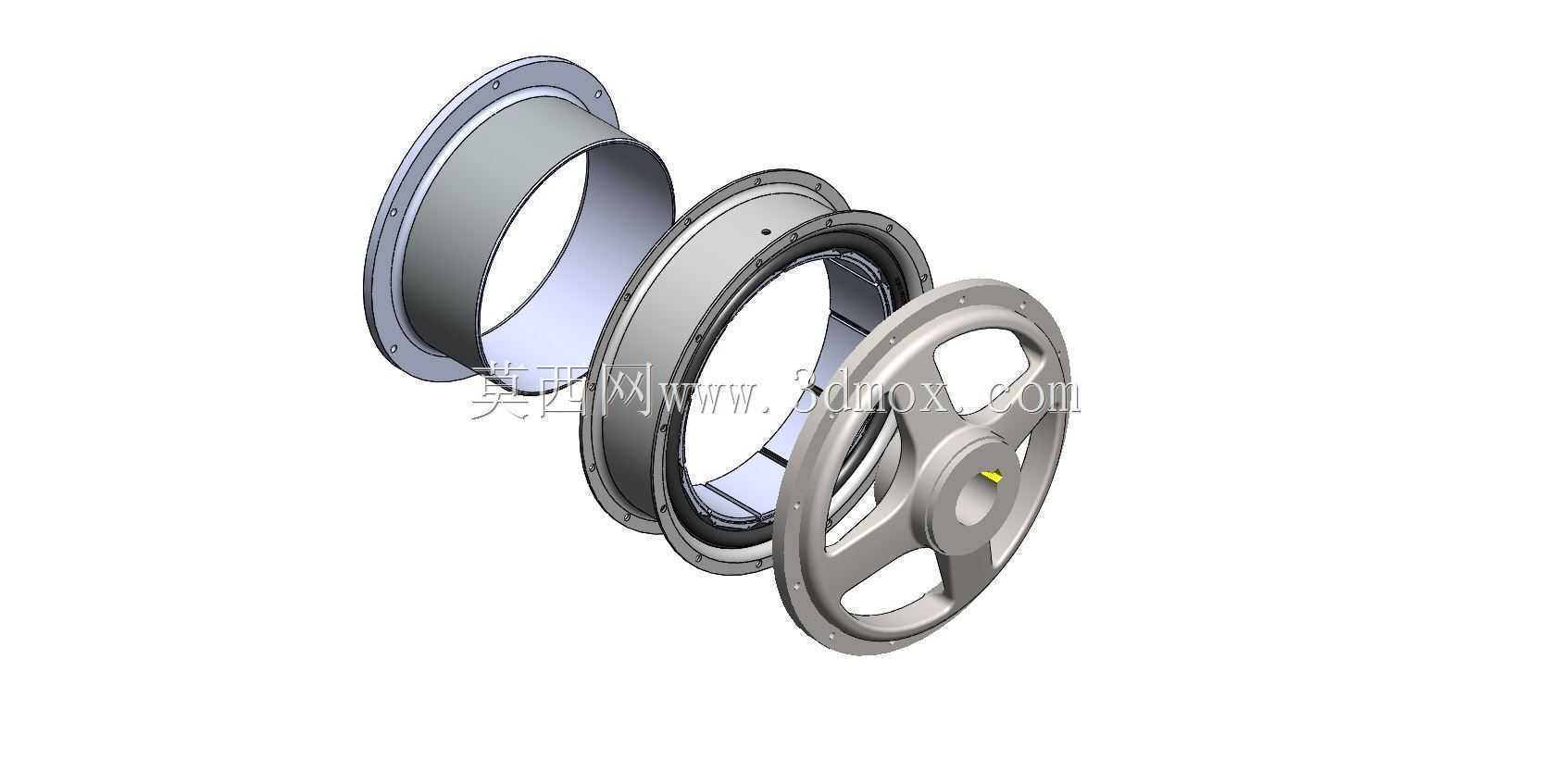

　　这款气胎式离合器常被配置在矿山破碎、石油钻井、船舶动力传输这类重载工况的传动链中，作为动力通断的核心执行部件，它能在高转速、大扭矩传递的场景下实现平稳的动力接合与分离，避免传动系统在负载切换时产生刚性冲击，保护后端的减速机构与工作端设备。从结构拆分来看，整个组件由连接法兰、气胎摩擦副、轮毂压盘三个核心部分组成，安装时法兰端直接对接动力输入侧的飞轮或者驱动轴端，轮毂侧则连接从动的传动轴或者负载端，气胎充气膨胀时会推动摩擦副紧密贴合，依靠摩擦力完成扭矩传递，排气时摩擦副在复位结构的作用下快速分离，彻底切断动力传输。设计过程中首先要匹配安装边界的尺寸公差，法兰端的螺栓孔分布圆、止口定位尺寸需要和通用的工业动力输出端接口适配，

　　保证现场安装时不需要额外做转接加工，轮毂的内孔配合公差按照过渡配合设计，既保证装配时的同轴度，也方便后期维护拆卸。摩擦副的摩擦片采用耐磨耐热的复合材料制作，在频繁接合的工况下也能保持稳定的摩擦系数，不会因为长时间滑摩产生的高温导致摩擦性能衰减，气胎的橡胶材质选用耐油耐老化的配方，适配工业现场多油污、温差大的使用环境，避免长期使用后出现橡胶开裂、漏气的问题。整个组件的轴向尺寸经过紧凑化设计，不会占用过多的传动链安装空间，径向的最大轮廓尺寸也控制在常规传动护罩的容纳范围内，不需要对原有设备的防护结构做大幅改造。在结构细节上，压盘的辐条式设计在保证结构强度的前提下尽可能降低了旋转件的自重，减少高速旋转时的转动惯量，

　　降低接合过程中的冲击载荷，各部件的连接螺栓都做了防松设计，适配设备运行时的振动工况，避免长期运行后连接件松动脱落。气路接口的位置设置在非旋转的固定侧，方便现场布设供气气管，不需要配置复杂的旋转气接头，降低了整套系统的故障点。这类离合器相比传统的机械式离合器，接合过程更柔和，扭矩传递容量更大，远程控制也更便捷，只需要控制气路的通断和气压大小就能调节接合的速度与传递扭矩的上限，非常适合需要频繁启停、过载保护的重载传动场景，在选型时只需要匹配额定传递扭矩、安装接口尺寸、最高工作转速三个核心参数，就能直接替换同规格的传统离合部件，不需要对原有传动系统做过多改动。建模过程中对每个配合面都做了公差匹配验证，旋转件的动平衡校正基准也在模型中做了明确标识，方便后续生产加工时做动平衡处理，避免高速运转时产生异常振动。
