DNV标准20英尺集装箱框架结构设计

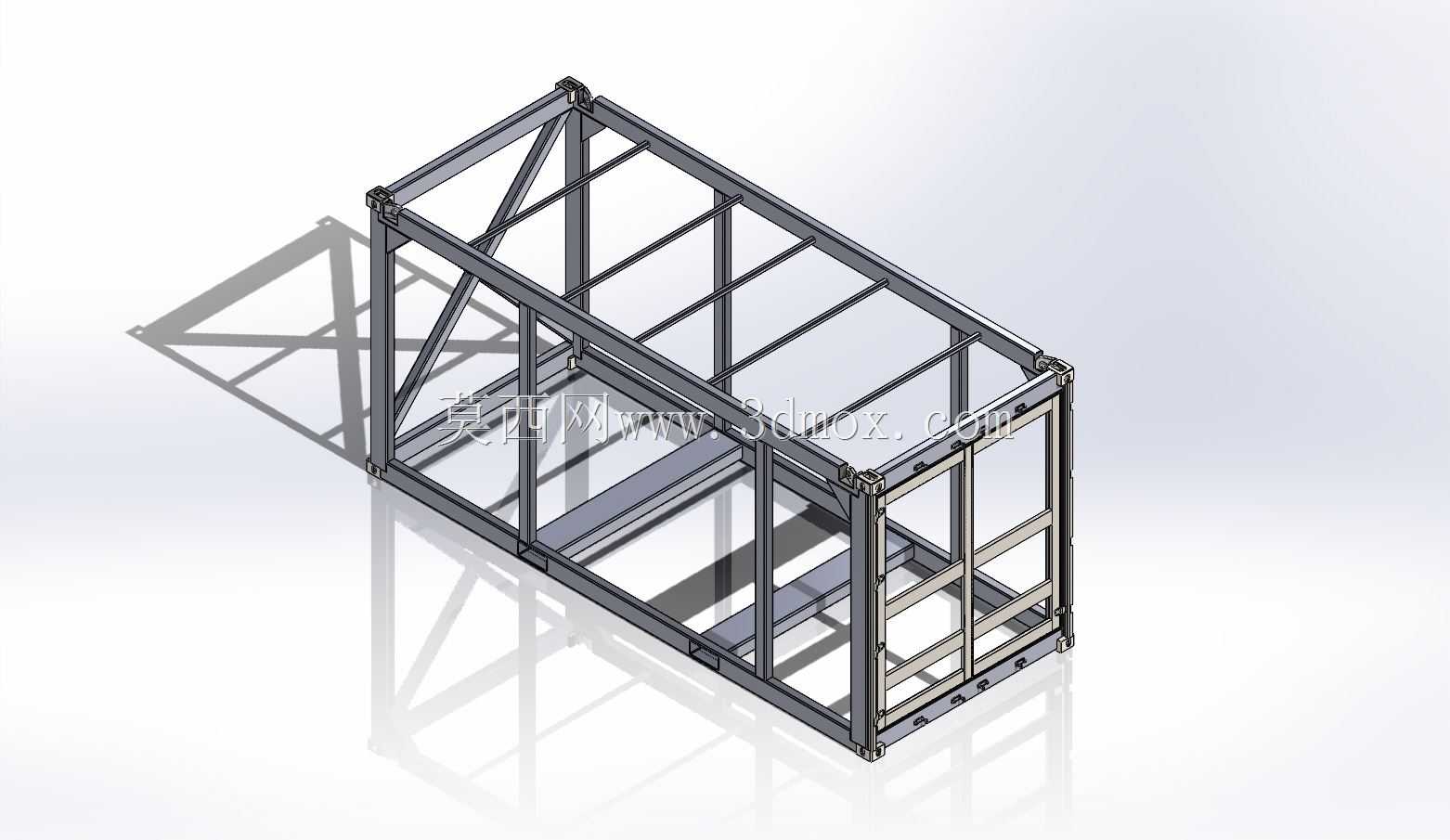

　　在海洋工程、远洋物流以及特殊工业物料转运场景中，符合DNV认证标准的20英尺集装箱框架是承载高载荷、适配严苛运输环境的核心载体，这类结构不同于普通民用货运集装箱，其设计逻辑完全围绕重载工况、吊装作业、堆码适配以及极端环境下的结构可靠性展开。从结构组成来看，该框架采用高强度矩形钢管作为主承力构件，底部设置标准角件适配通用集装箱吊具、运输车辆的锁固结构，侧部斜向支撑梁采用等强度布置，在控制整体自重的前提下，最大化提升框架的抗扭、抗侧倾能力，避免在远洋船舶横摇、公路运输颠簸、吊装瞬时冲击下出现结构塑性变形。

　　实际应用中，这类DNV标准集装箱框架多用于 offshore 平台物料转运、特种设备定制化装载、危险品合规运输等场景，相比封闭集装箱，框架式结构可适配尺寸超出标准箱内部净空的大型工业部件，比如油气开采模块、工程机械设备总成、预制钢结构件等，装载时可通过底部预设的安装孔位配合压条、螺栓直接固定货物，无需额外制作适配工装，大幅提升现场装载效率。设计过程中，首先要严格遵循DNV相关集装箱规范中对20英尺规格的角件位置、堆码载荷、吊装载荷的强制要求，底部纵梁的截面选型需要核算额定载荷下的最大挠度，确保满载堆码三层时底部变形量控制在允许范围内，不会出现底部构件剐蹭运输载体台面的情况；侧部的横撑与斜撑布置，需要避开货物的常规进出路径，同时在吊装受力点位置做局部加强，避免角件区域的应力集中导致焊缝开裂。

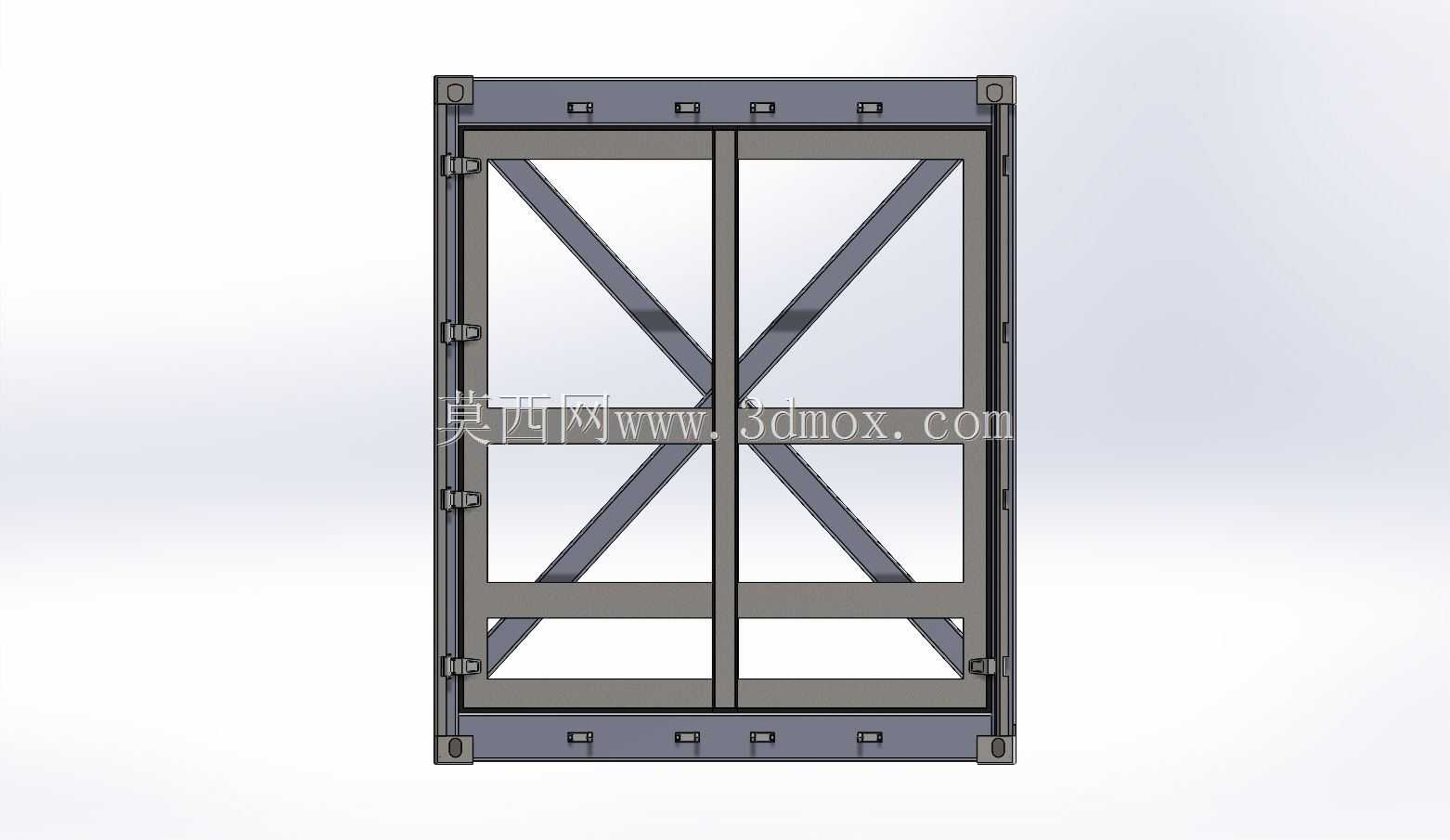

　　外形尺寸上完全匹配ISO 20英尺标准集装箱的安装边界，整体长度、宽度、高度公差控制在标准允许范围内，可直接适配现有港口的集装箱吊装设备、船舶箱位、公路集装箱运输车架以及铁路集装箱平车，无需对现有物流载具做任何改造。框架顶部同样设置标准角件，既满足多层堆码的锁固需求，也可配合顶部吊具实现整体吊装作业，侧部的门框结构采用铰接式设计，可根据装载需求加装门板、防护网或者完全敞开，适配不同类型货物的装卸需求。在结构细节处理上，所有管材的连接位置均采用满焊工艺，焊后做应力消除处理，避免长期交变载荷下出现焊缝疲劳失效；框架表面的涂装体系适配海洋高盐雾环境，底层做喷砂除锈处理后喷涂环氧富锌底漆，中间层加云铁中间漆，面层采用耐候聚氨酯面漆，可在户外长期暴露环境下保持结构防腐能力，减少后期维护成本。

　　从结构受力逻辑来看，底部框架是主要的承力部位，两根主纵梁沿长度方向贯通，横梁按照均匀载荷分布布置，在角件连接位置做加厚补强板，将吊装、堆码的载荷均匀传递到整个框架结构上，避免局部应力过大；侧部的斜撑采用三角形稳定结构，抵消运输过程中产生的侧向冲击力，尤其是在船舶运输遇到风浪时，框架承受的横向惯性力可通过斜撑直接传递到主纵梁与角件位置，不会出现侧部框架外胀变形的问题。对于需要在框架内部安装设备的场景，框架的横梁、纵梁上预留的标准安装孔位可适配不同规格的设备安装底座，用户可根据自身装载的设备尺寸调整固定位置，无需在框架上额外钻孔破坏结构强度。这类框架结构的三维建模过程中，需要重点核对角件的安装尺寸、各构件的干涉情况，尤其是斜撑与主横梁的连接位置、门框与侧框架的配合间隙，确保实际生产下料、焊接组装时不会出现构件错位的问题，所有管材的下料长度、切口角度都需要在模型中精准放样，减少现场配焊的工作量，提升生产加工的精度与效率。
