撬装增压压缩机承载框架结构设计

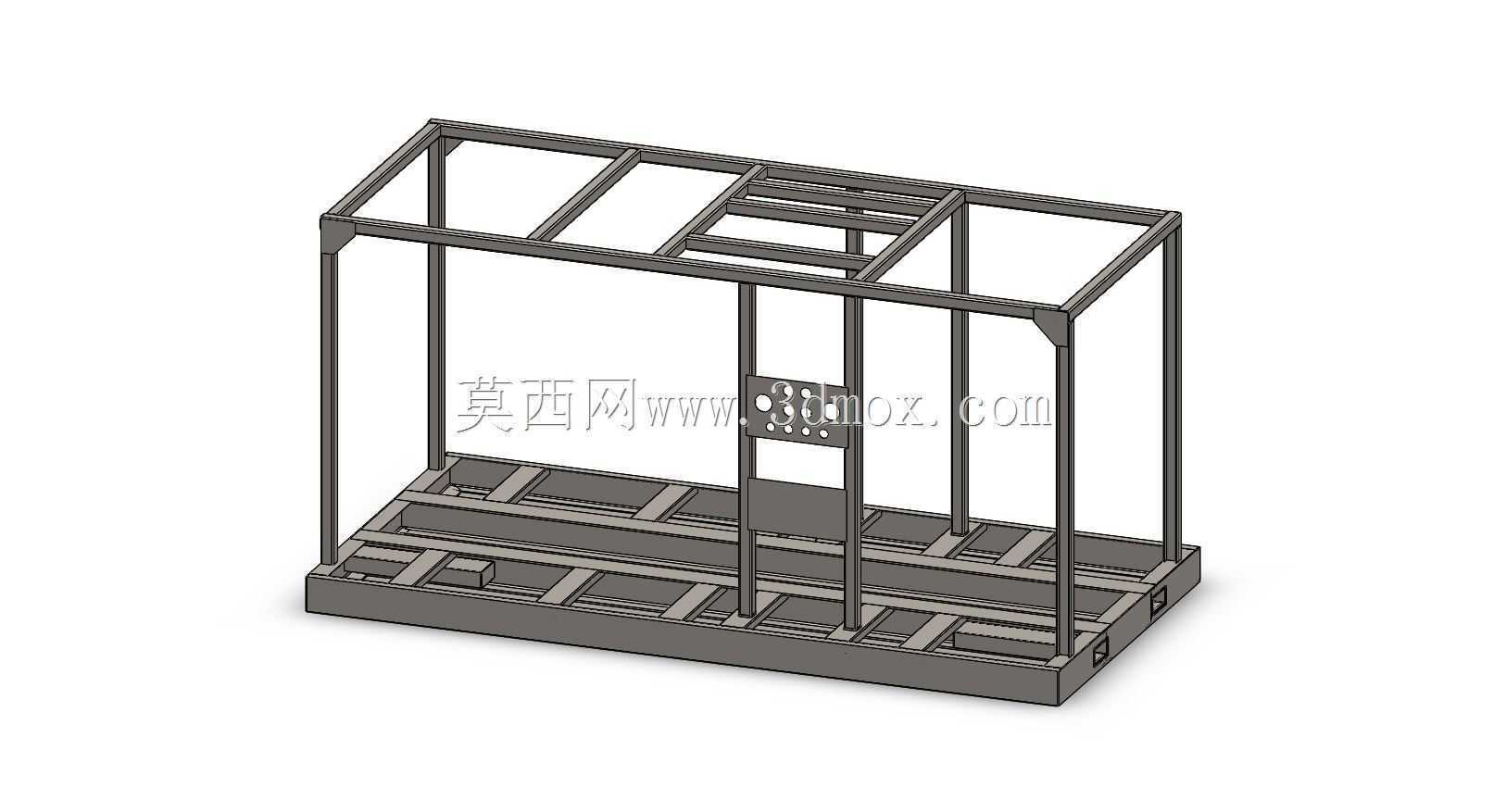

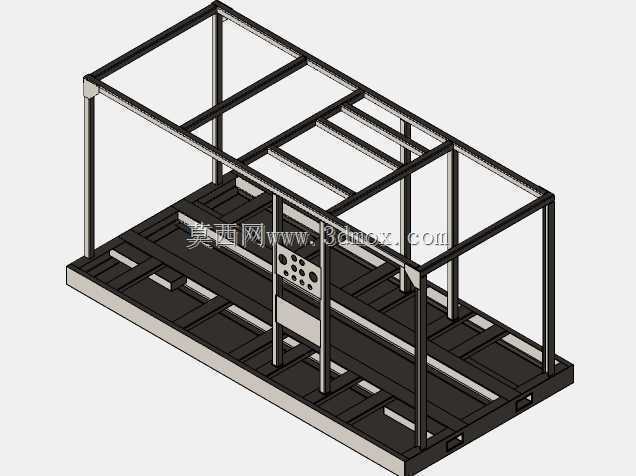

　　在油气田井口增压、零散气回收、工业气体输送等现场作业场景中，撬装式增压设备的集成度直接决定了现场部署效率与运维便捷性，这套框架结构正是为撬装增压压缩机量身打造的集成承载基体，核心作用是将压缩主机、驱动单元、工艺管线、阀组、控制元件全部集成在同一底座框架上，实现设备整体吊装、快速就位，无需现场单独浇筑复杂设备基础，大幅缩短现场安装调试周期。从结构设计逻辑来看，整体采用型钢焊接的框架式布局，底部为整板式承载底座，底座上预留了主机安装定位槽、驱动单元固定位、管线排布通道，底座边缘设置标准叉车孔与吊点结构，满足短途转运与整体吊装的受力要求；上部框架采用矩形截面型钢做立柱与横梁，形成稳定的门式围护结构，一方面为顶部防护盖板、

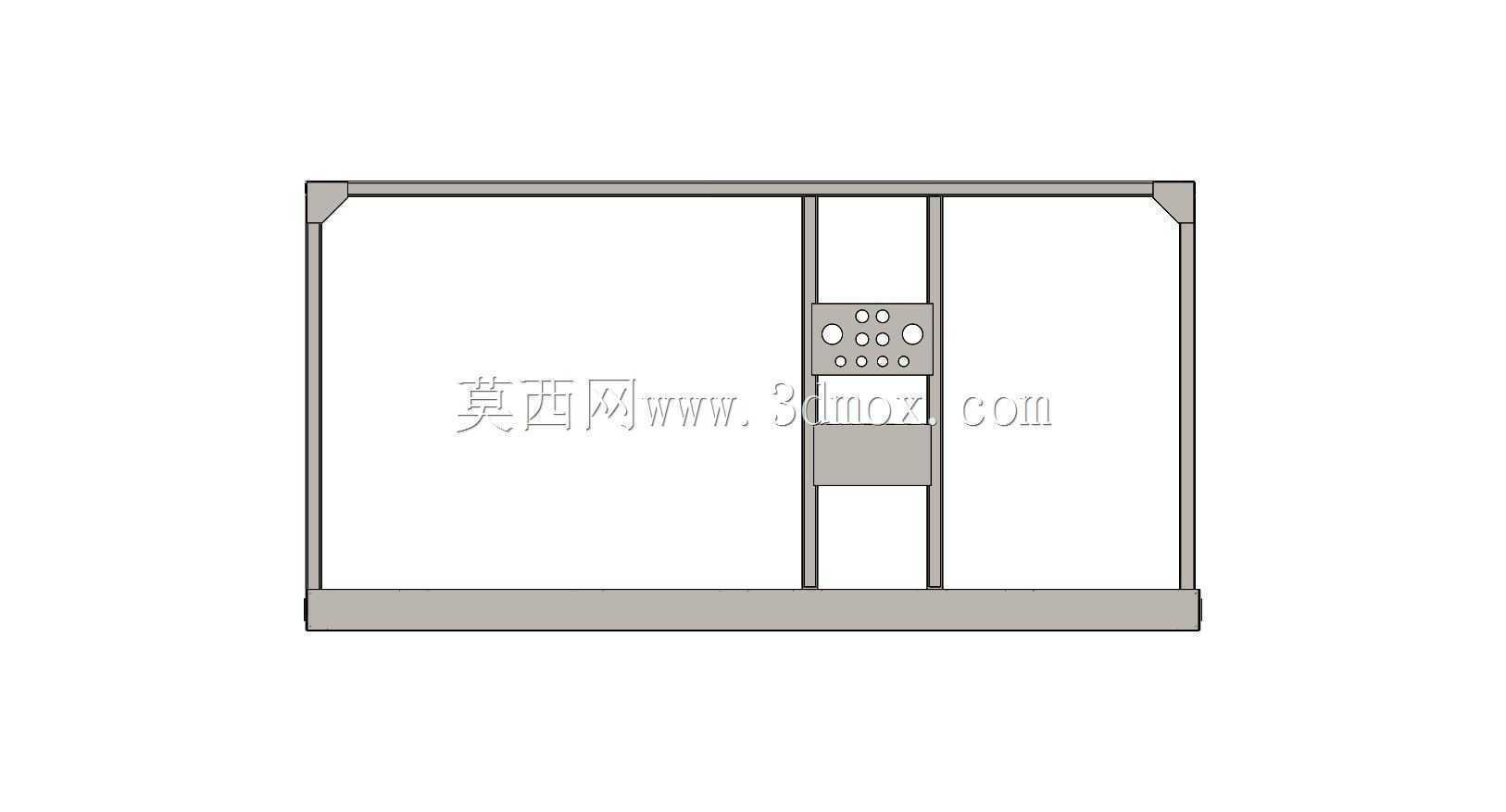

　　侧面护板提供安装点位，另一方面可作为工艺管线架空排布的支撑结构，避免管线直接挤压主机部件，同时框架的立柱间距经过反复校核，既预留了足够的设备检修操作空间，又控制了整体外形尺寸，满足标准集装箱运输的尺寸边界要求，不会出现超宽超高导致的运输受限问题。框架中部预留的控制元件安装面板位，可直接集成就地操作按钮、压力显示仪表、紧急停机控件，操作人员无需额外搭建操作平台即可完成日常巡检与就地操作。设计过程中，所有受力节点均做了加劲肋补强，底座的承载面做了平面度公差控制，避免设备安装后出现应力集中导致的主机同轴度偏差，框架的竖向立柱垂直度、横梁水平度均按工业设备安装标准预留调整余量，可适配不同规格的压缩主机与驱动模块安装。

　　框架底部的镂空槽位既可以作为安装时的螺栓操作空间，也能兼顾设备运行时的漏液导流、通风散热需求，避免底座积液腐蚀构件。整体结构没有冗余的装饰性设计，所有型钢规格、节点位置都围绕承载需求、安装需求、运维需求设置，既保证整体结构刚性，满足设备长期运行的抗振要求，又尽可能控制框架自重，降低吊装与运输成本，适配野外作业、临时增压站点、工厂集中供气等多种场景的使用需求，可直接作为不同功率等级撬装增压压缩机的通用承载基体进行参数化调整使用。
