汽车排气歧管与消声管路总成结构

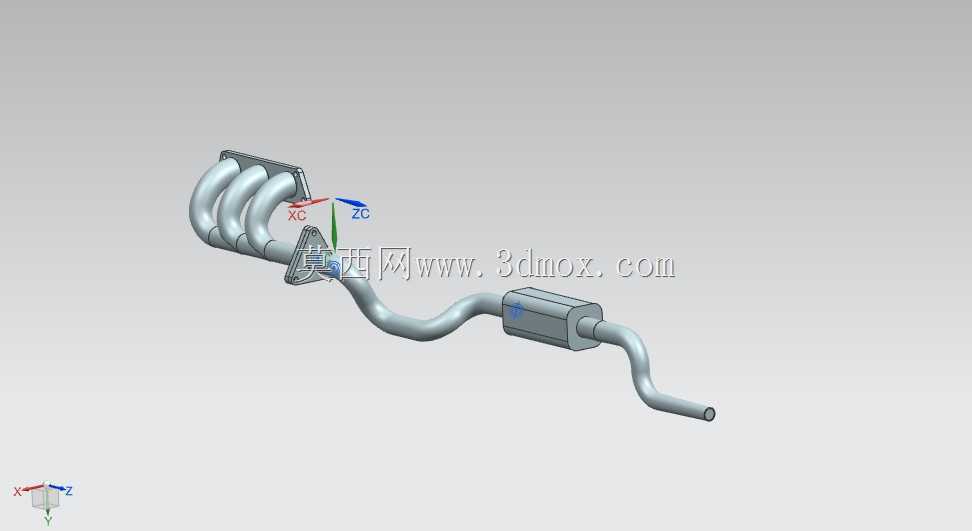

　　这套排气总成的三维结构围绕发动机排气端到车尾排放段的完整通路展开，前端采用多支路歧管布局，各支管从发动机缸盖排气接口处引出，通过连续弯曲的流道逐步汇合，再衔接中段长距离输送弯管、消声腔体以及尾端排气出口，整体把导流、减振、降噪和安装避让整合在同一条管路链中。

　　从实际装车场景看，这类结构主要服务于内燃机排气后处理前段：气缸排出的高温高压废气先进入歧管支路，支管的弯曲走向和长度分配需要兼顾各缸排气脉冲的衔接，避免相邻气缸排气干涉造成背压波动；管路汇合后进入消声段，腔体内部承担膨胀、抗性消声作用，尾管则把处理后的气流导向车底外侧。设计时不能只把管子画成顺滑曲线，每一段折弯都要对照底盘纵梁、悬架摆臂、燃油管路、制动管线和车身地板的边界，预留热态膨胀间隙与行车振动位移量。

　　建模过程中，歧管法兰端的安装孔位、密封面和支管入口中心距是首要约束。法兰面直接决定与缸盖的贴合可靠性，孔位偏差会导致装配干涉或密封失效；支管根部采用圆滑过渡，可减少气流在急转弯处的局部阻力和热应力集中。中段管路并非简单直线连接，而是依据底盘下方空间形成多段空间弯管，弯曲半径既要满足排气顺畅，也要考虑管材折弯工艺的成形极限，半径过小会造成管壁褶皱、截面塌陷，过大则会挤占周边部件空间。

　　消声腔体作为管路中的刚性段，其外形尺寸和吊挂位置需要重点校核。腔体不能与地板加强梁、后桥运动包络发生接触，同时进出口管的偏心衔接要保证气流连续过渡。吊挂支撑点通常布置在管路振动节点附近，通过橡胶悬置隔离发动机脉动和路面激励，避免薄壁管路把噪声传递到车身。尾管出口的朝向和离地高度也需纳入边界，既要防止积水倒灌，也要避免排气热浪直接冲击保险杠或线束。

　　结构细节上，薄壁管段、焊接接口、法兰加厚区和消声器壳体在模型中通过不同实体特征区分，便于后续抽取中线、校核弯曲半径和生成焊接件图纸。管路中心线的空间走向是整个设计的骨架，先锁定接口坐标与避让通道，再叠加管径、壁厚和保温隔热间隙，能够有效减少后期反复改管。对于底盘布置工程师而言，这套模型可直接用于运动干涉检查、热害距离分析和排气背压预估；对加工人员来说，法兰孔位、弯管角度和消声器筒体方位则是弯管、焊接与总成装配的重要依据。

　　整体结构没有复杂的运动机构，但对空间路径、气流连续性和热机状态下的可靠性要求很高。每一处折弯、吊挂和腔体位置都需要在发动机舱、底盘通道与车尾出口之间取得平衡，最终形成能够稳定输送废气、降低排气噪声并适应整车振动环境的管路总成。
