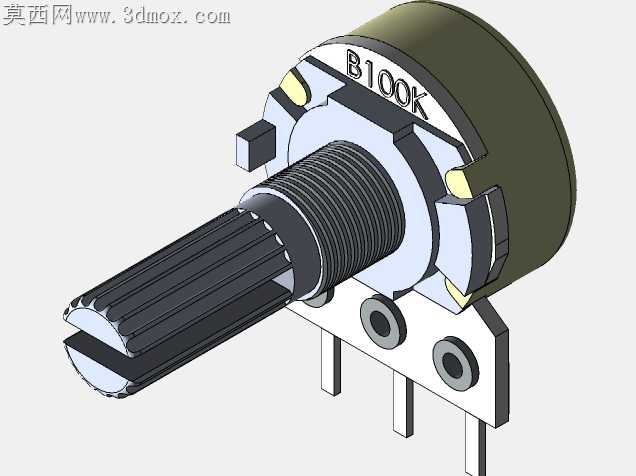

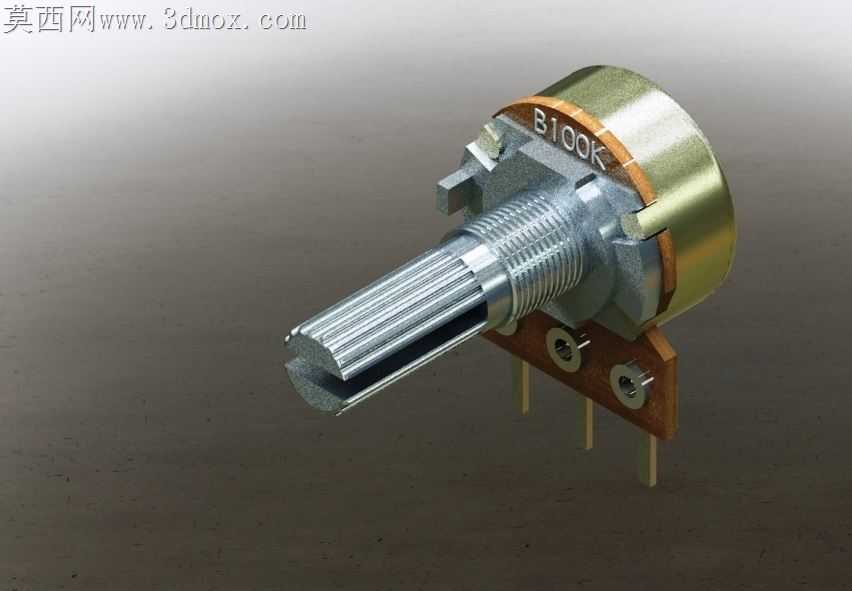

带安装支架B100K旋转式碳膜电位计

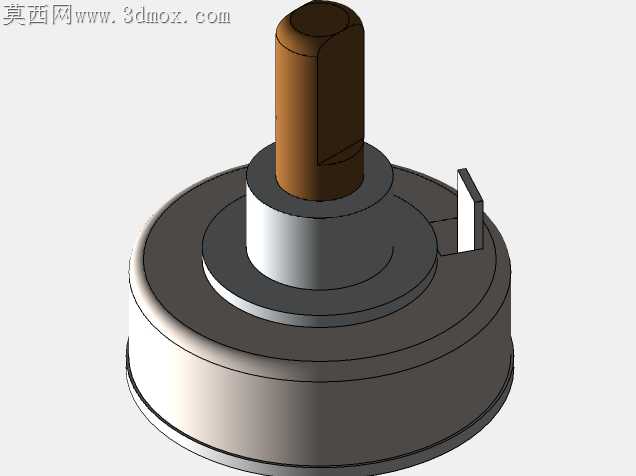

碳膜电位计在小批量试制阶段常出现轴柄转动卡涩、引脚虚焊脱落、安装支架受力变形的问题，根源在于三维建模阶段未结合冲压、注塑、铆接的加工公差做结构适配，很多图纸只画外观轮廓，忽略各部件配合的过盈量与间隙预留，导致打样后装调返工率居高不下。这款B100K电位计的建模全程围绕加工适配逻辑展开，金属外壳的卷边收口处预留了0.12mm的冲压回弹余量，避免卷边成型后外壳直径超差卡紧内部碳膜基片；轴柄的滚花段做了0.05mm的尺寸负偏差，适配旋钮注塑件的装配公差，不会出现旋钮压装开裂或者转动打滑的情况。安装支架的酚醛树脂基材部分，在两个固定铆点位置做了沉台结构，沉台深度比支架板材厚度小0.08mm，铆接时金属铆钉的胀开力不会顶穿支架背面，同时保证引脚与碳膜片的接触压力稳定在0.3-0.5N区间，转动调节时不会出现阻值跳变。轴柄与基座的配合段特意做了两道储油槽，槽深0.1mm，装配时填充低温润滑脂，既可以减少转动磨损提升使用寿命，也能阻挡车间环境里的粉尘进入碳膜腔，避免长期使用后出现接触不良。三个引出引脚的根部做了R0.2的圆角过渡，没有尖锐直角，波峰焊时不会因为应力集中出现引脚齐根断裂的问题，引脚伸出长度比常规量产件长1.2mm，方便试制阶段做飞线调试，定型后可直接裁切到标准长度不影响批量生产。金属外壳的接地弹片与外壳内壁做了0.03mm的过盈配合，不需要额外焊接就能保证可靠接地，屏蔽外界电磁干扰对阻值输出的影响，在靠近音频电路、电机驱动电路的应用场景下，不会因为电位计外壳耦合干扰出现调节杂音。碳膜基片的固定卡槽做了单侧0.07mm的间隙预留，考虑酚醛板材受潮后的膨胀系数，不会因为温湿度变化出现基片拱起变形，导致转动行程内阻值线性度超差。轴柄的D型切面位置与碳膜片的起始阻值触点做了角度对齐，装配时不需要反复调整轴柄角度就能保证旋钮转到最左位时阻值为零、最右位时达到标称100K阻值，减少装配工位的调试时间。
