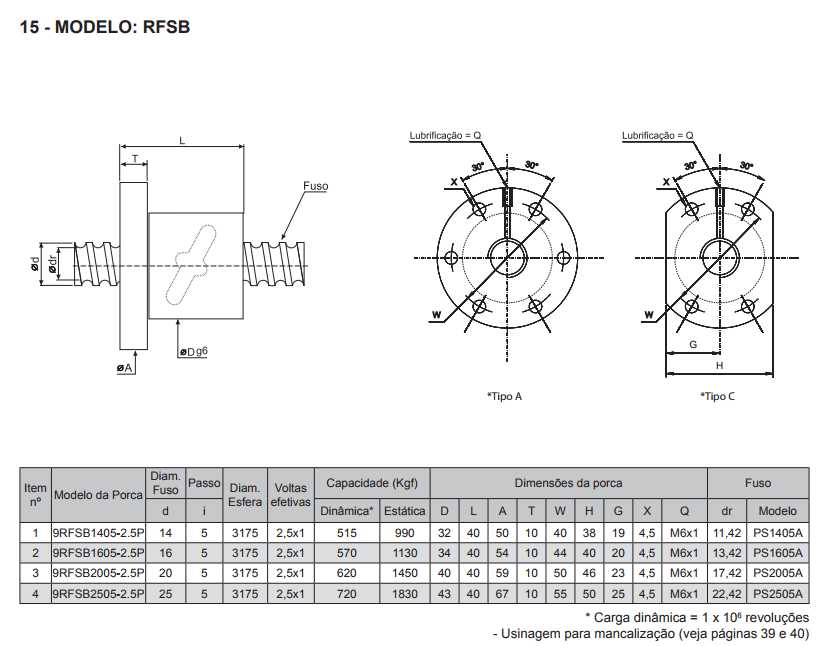

日常做非标设备传动结构设计时,这类带法兰的轴套是很常用的定位连接件,很多做输送线、小型工装回转机构的设计新人容易忽略这类零件的细节,要么直接选光面衬套,要么键槽位置开错,最后装配时出现周向打滑、端面贴合不严的问题。先从实际应用场景说,这类零件最常出现在轻载回转工位的传动轴端部,比如小型转盘的定位支撑、间歇输送机构的从动轮安装座,还有一些需要频繁拆装的检测工装转轴定位段——因为带法兰边,安装时不需要额外做轴肩定位,直接把法兰端面贴紧安装板,穿入法兰盘上的四个安装孔拧紧紧固件,就能把轴套牢牢固定在安装基准面上,比光面压入式衬套拆装方便很多,维护时不需要拉马,拧下螺丝就能直接拆下来更换。
再讲功能特性,主体圆柱段是中空通孔,用来穿装传动轴,通孔的内径公差一般选H7级,和g6公差的传动轴配合,属于间隙很小的滑动配合,既能保证轴转动时不会出现径向窜动,又不会因为配合过紧导致轴转动卡滞。圆柱侧壁开的十字形键槽,是用来装平键传递扭矩的,很多人会疑惑为什么做十字键槽而不是单键槽,其实这是为了适配不同安装方向的传动需求,当轴的键槽方向和安装板孔位有角度偏差时,不用重新调整轴的周向位置,直接选对应方向的键槽装键就行,能减少现场装配的调整工作量,尤其适合小批量定制的非标设备,不用为了键槽方向单独修改轴的加工图纸。法兰盘上的四个安装孔是均匀分布的,孔位做了沉头设计,拧内六角圆柱头螺丝时,螺丝头不会高出法兰端面,不会和旁边的回转零件发生干涉,这点在做紧凑结构设计时非常重要,很多新手建模时容易忘记做沉头,最后装配时螺丝头凸出来,蹭到相邻的转盘或者齿轮,还要临时打磨返工。
说下设计思路,做这个结构的时候首先要确定安装边界:法兰盘的外径要比安装板上的过孔直径大至少10mm,保证法兰端面有足够的压紧面积,不会因为压紧力太小导致轴套受径向力时歪斜;圆柱段的长度要比安装板的厚度长3-5mm,让轴套的圆柱段能完全穿过安装板,给传动轴提供足够的支撑长度,避免支撑跨距太短导致轴转动时出现挠度变形;键槽的深度要符合平键的国标要求,不能开太深削弱轴套的侧壁强度,也不能开太浅导致平键装进去后凸出太多,和轴上的键槽配合间隙过大传递不了扭矩。另外法兰和圆柱段的衔接位置做了R2的圆角过渡,不是直角衔接,这是为了避免应力集中,因为轴套受径向载荷时,直角衔接的位置很容易出现应力集中导致开裂,尤其是用45号钢做调质处理的零件,圆角过渡能大幅提升结构的抗疲劳强度。
再讲尺寸和安装的注意点,四个安装孔的中心圆直径要和常用的安装板孔位匹配,比如适配常见的60mm安装中心距的话,法兰盘外径做到80mm,四个M6的安装孔均匀分布在60mm直径的中心圆上,圆柱段外径做到40mm,内孔直径根据常用的20mm、25mm传动轴做适配,键槽宽度对应6mm或者8mm的平键,这样选型的时候不用重新测绘,直接就能匹配常规的传动件。安装的时候要注意,法兰端面和安装板的贴合面要保证平面度在0.05mm以内,如果安装板表面有焊渣或者凸起,要打磨平整再装,不然轴套装上去会出现歪斜,导致传动轴转动时出现别劲的情况,时间长了会磨损轴和轴套的配合面。另外键槽的位置要和传动轴上的键槽对齐,平键装进去后要保证侧面贴合,不能有松动,不然正反转切换的时候会出现冲击异响,甚至把键剪断。
很多人做这类零件的时候容易忽略表面处理,其实这类轴套如果是用在普通工况下,做发黑处理就足够防锈,如果是用在有腐蚀性的环境,比如食品输送线或者化工检测设备上,要换成304不锈钢材质,内孔和键槽的表面粗糙度要做到Ra1.6,减少轴转动时的磨损,延长使用寿命。还有一点,中空通孔的两端要做C1的倒角,方便传动轴穿入,也能去除加工时的毛刺,避免装配时毛刺掉进去刮伤轴的表面。法兰盘的外边缘也要做小倒角,避免安装时划手,也能减少边缘的应力集中。
