Arduino Nano开发板写实结构三维建模

　　在嵌入式开发、小型智能设备原型验证、教学实验装置搭建的场景中，Arduino Nano这类紧凑型控制板的三维模型是结构适配设计环节的核心参考依据。不同于常规消费类电子的外观建模，该模型的核心设计目标并非还原Mini-USB连接器的外观细节，而是精准呈现板体上排针孔位、插针的实际体积参数与相邻间距，为配套的外壳设计、扩展模块叠装、固定结构布局提供可靠的尺寸基准。

　　从实际工程应用角度出发，这类小型控制板常被集成到桌面级小型智能装置、学生课程设计作品、工业现场微型数据采集节点中，安装空间往往十分局促，很多时候需要将板卡嵌入到狭小的设备腔体内部，或是与传感器模块、驱动模块层叠安装，这就要求三维模型必须准确还原板体的外轮廓边界、排针的伸出长度、板上核心元器件的高度占位，避免结构设计阶段出现干涉问题。比如在设计定制化外壳时，若排针的高度尺寸建模偏差超过0.5mm，就可能导致外壳组装后排针无法正常露出接插界面，或是与外壳内壁发生挤压；若板上主芯片、USB接口的高度还原不准，会出现外壳盖合后顶到元器件、预留接口位置错位的问题。

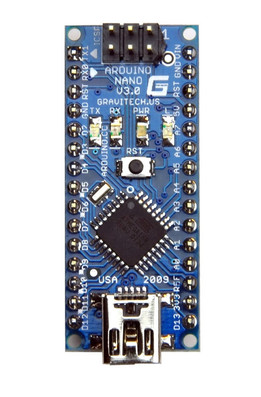

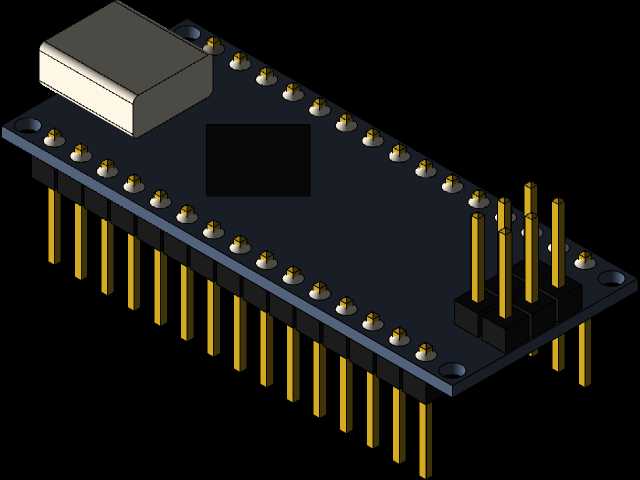

　　建模过程中，首先以实际板卡的安装基准面为坐标原点，先确定PCB板体的整体长宽厚尺寸，板体边缘的安装定位缺口、USB接口的突出长度都按照实际装配公差做了还原，确保在做装配仿真时，板体可以顺利卡入预设的安装槽位。排针部分的建模没有做简化处理，每一根插针的直径、相邻插针的中心距、排针组之间的行间距都严格匹配实际接插件的尺寸规范，双排排针的错位公差、塑料基座的高度都做了写实还原，能够直接用于配套排母座的对接仿真，验证接插过程中的导向是否顺畅，有没有插针偏位无法对接的风险。

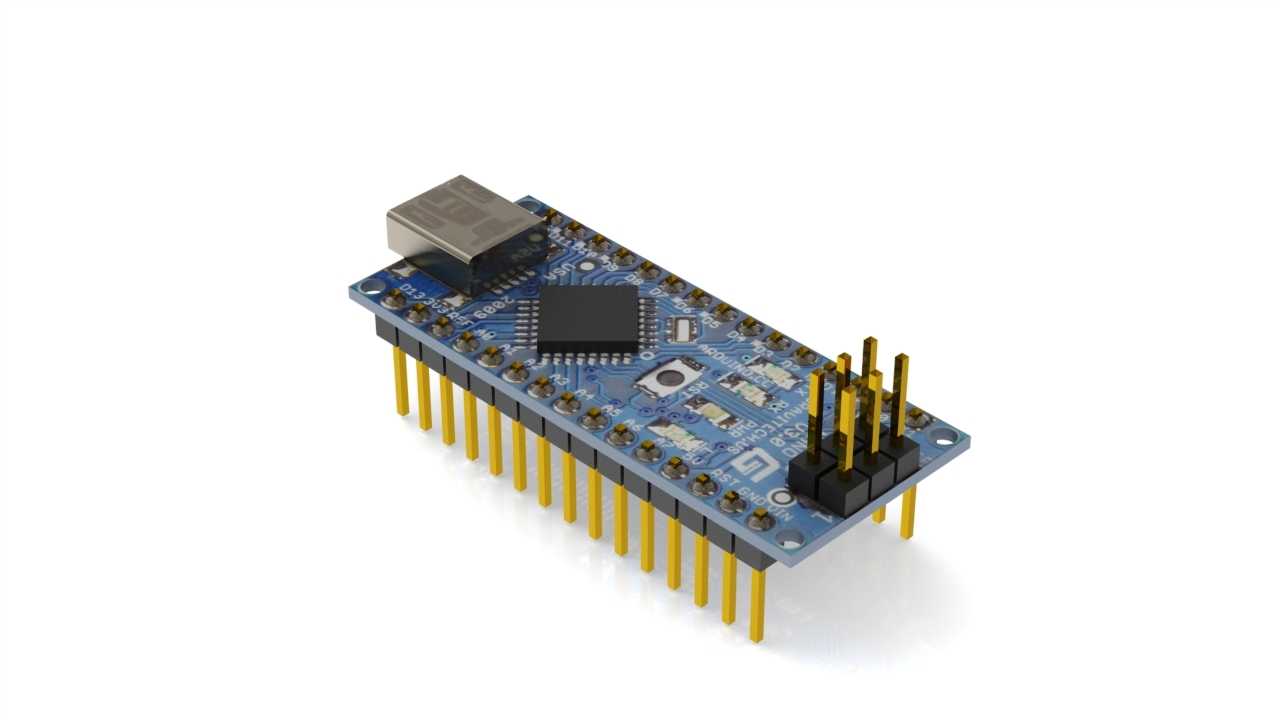

　　板体表面的元器件布局按照实际丝印位置做了对应排布，主控制芯片的封装尺寸、周边阻容元件的占位高度、复位按键的凸起高度都做了区分，没有做统一高度的简化处理，这部分的细节还原主要是为了满足上层扩展板安装时的间隙校验——很多扩展模块是直接叠插在Nano板的排针上，若板上原有元器件的高度超过排针基座到扩展板底面的间隙，就会出现元器件被挤压、扩展板无法插到底的问题，精准的元器件高度建模可以在设计阶段就提前排查这类干涉风险。

　　在安装边界的处理上，模型预留了板体四周的安装空间参考，明确标注了排针外侧到板边的距离、USB接口端面到板端的距离，方便设计人员在做整体设备布局时，预留足够的接线操作空间，比如USB插头的插拔需要至少15mm的手部操作空间，排针接插杜邦线时需要预留出线的弯曲半径，这些边界尺寸的准确还原，能让结构设计人员不用反复对照实物测量，直接在装配环境中就能完成布局合理性校验。

　　对于教学场景下的应用，该模型可以直接用于三维装配演示，帮助初学者理解紧凑型开发板的结构组成、接插件的配合关系，也能用于定制化扩展板的设计参考——在设计专属的功能扩展板时，可以直接调用该模型作为基底，在对应孔位位置绘制扩展板的固定孔、接插件焊盘位置，大幅缩短原型设计的周期。不同于偏向视觉效果的渲染模型，该模型的所有结构尺寸都服务于实际装配需求，没有为了视觉效果添加多余的装饰性结构，所有倒角、圆角都匹配实际PCB加工和元器件封装的真实工艺特征，比如PCB板边的工艺倒角、排针插针端部的导向斜角、USB接口金属外壳的压接缝隙都做了写实处理，确保模型导入到装配环境中时，能够真实反映实际装配的所有细节。

　　在做设备内部走线规划时，模型的板体厚度、排针的伸出长度可以作为走线高度的参考基准，避免导线在板卡上方排布时被上层结构挤压，或是与发热元器件距离过近留下安全隐患。对于需要将开发板固定在设备内壁的场景，模型还原了板体上的安装定位孔位置与孔径，设计人员可以直接在对应位置设计固定螺柱的位置，不用反复核对孔位坐标，减少设计过程中的重复测量工作。
