12V直流减速车窗驱动电机结构

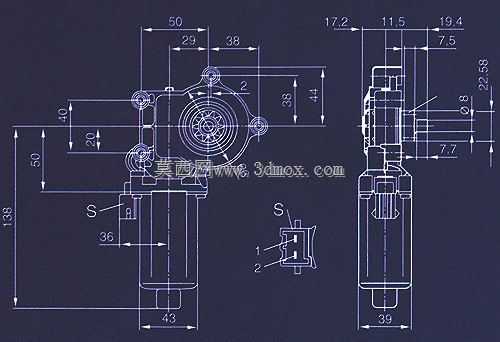

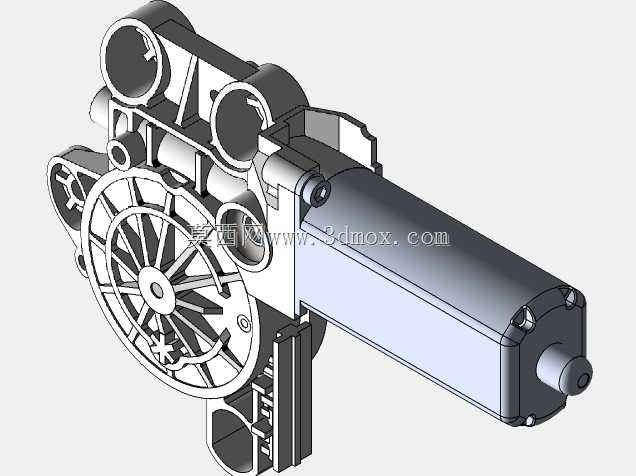

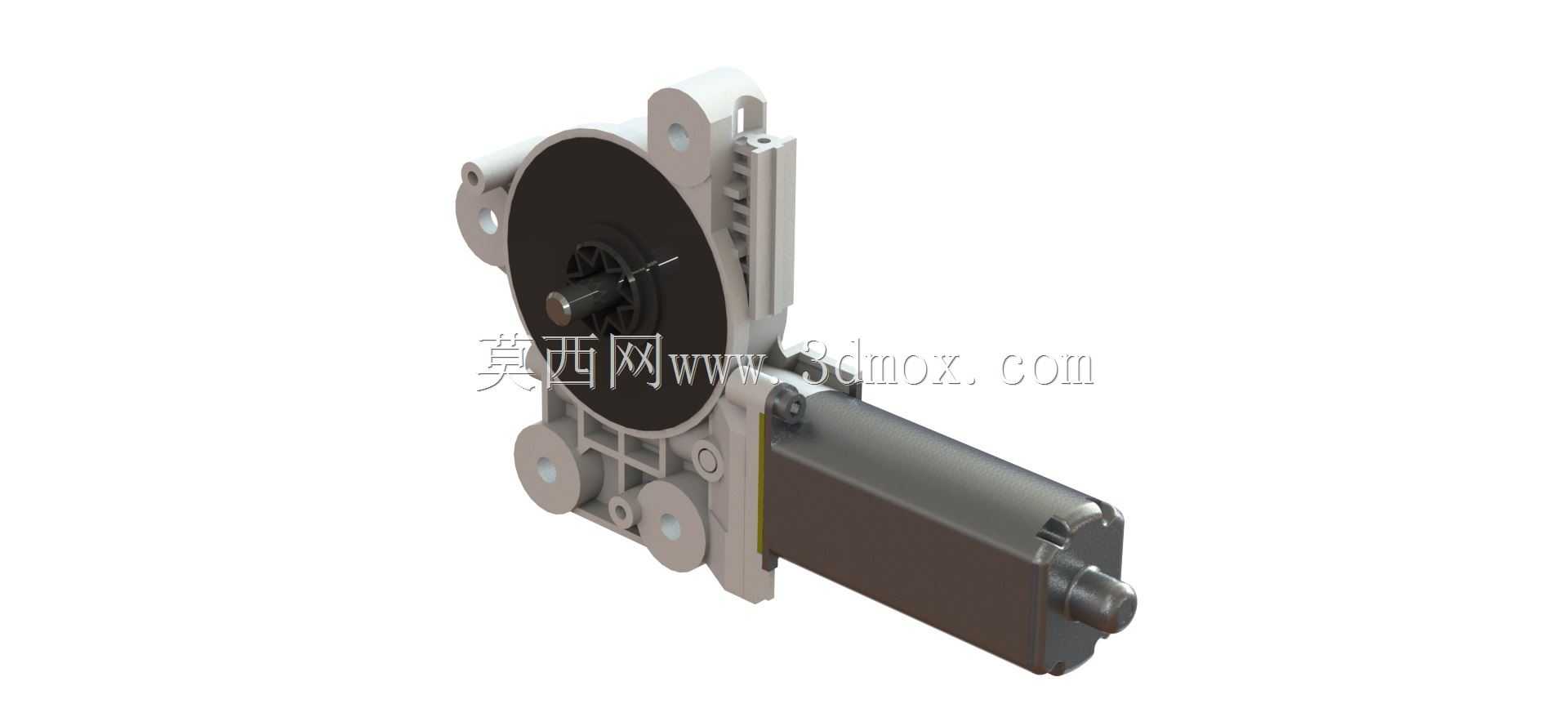

这款12V直流驱动单元，核心应用场景集中在乘用车电动玻璃升降系统，也可拓展适配小型自动化设备的低速大扭矩直线-旋转转换执行端，作为终端动力输出部件承担负载驱动的核心作用。从实际使用维度看，该部件集成了直流动力输出与蜗轮蜗杆减速结构，无需额外搭配减速箱即可直接对接升降机构的传动齿槽，省去了选型时单独匹配减速比的冗余步骤，适配多数主流车型的玻璃升降安装位。设计层面，整体采用一体化压铸安装基座，基座上预留的多个定位孔与安装凸台，完全对应车门钣金的预装点位，安装时无需额外打孔改制，基座的加强筋布局沿着受力传导路径分布，在电机输出最大扭矩时可避免基座形变导致的齿轮啮合错位。动力段采用常规12V有刷直流结构，输出轴直接对接蜗杆段，与大直径蜗轮形成一级减速，减速比设定匹配玻璃升降的额定速度，既不会因转速过快导致玻璃升降冲击异响，也不会因减速比过大造成升降动作迟滞。蜗轮输出端直接集成驱动齿轮，可直接啮合车门内的升降器齿板，动力传递路径短，传动效率损耗控制在合理区间。外形尺寸上，电机主体为圆柱结构，轴向长度适配车门内饰板与钣金之间的预留空腔，不会出现安装后干涉内饰板装配的问题，减速段的壳体轮廓做了避空设计，对应车门内的加强筋凸起位置，安装时可直接落位。安装边界方面，基座上的三个主安装孔呈三角形分布，孔位公差按照车门钣金的焊接公差做了适配补偿，即使钣金存在小幅焊接偏差也能顺利装配，输出齿轮的齿顶圆与安装基准面的距离严格匹配升降器齿板的啮合中心距，装配后无需额外调整啮合间隙即可保证传动平稳。日常使用中，该结构的密封设计可应对车门内的凝露、灰尘侵入场景，减速箱内的润滑脂留存结构可保证长期使用无需额外补脂，输出轴的密封环可阻挡雨水沿轴进入电机内部，延长部件的实际使用寿命。从建模角度看，所有配合面的尺寸公差、形位公差都按照实际量产要求做了对应设定，齿轮的模数、压力角参数完全符合汽车升降器的通用标准，可直接用于同类型产品的结构参考、改型设计，也可作为整车装配验证时的虚拟样机部件，用于检查车门内部的装配干涉情况。
