Arduino Nano开源控制板精细三维复刻

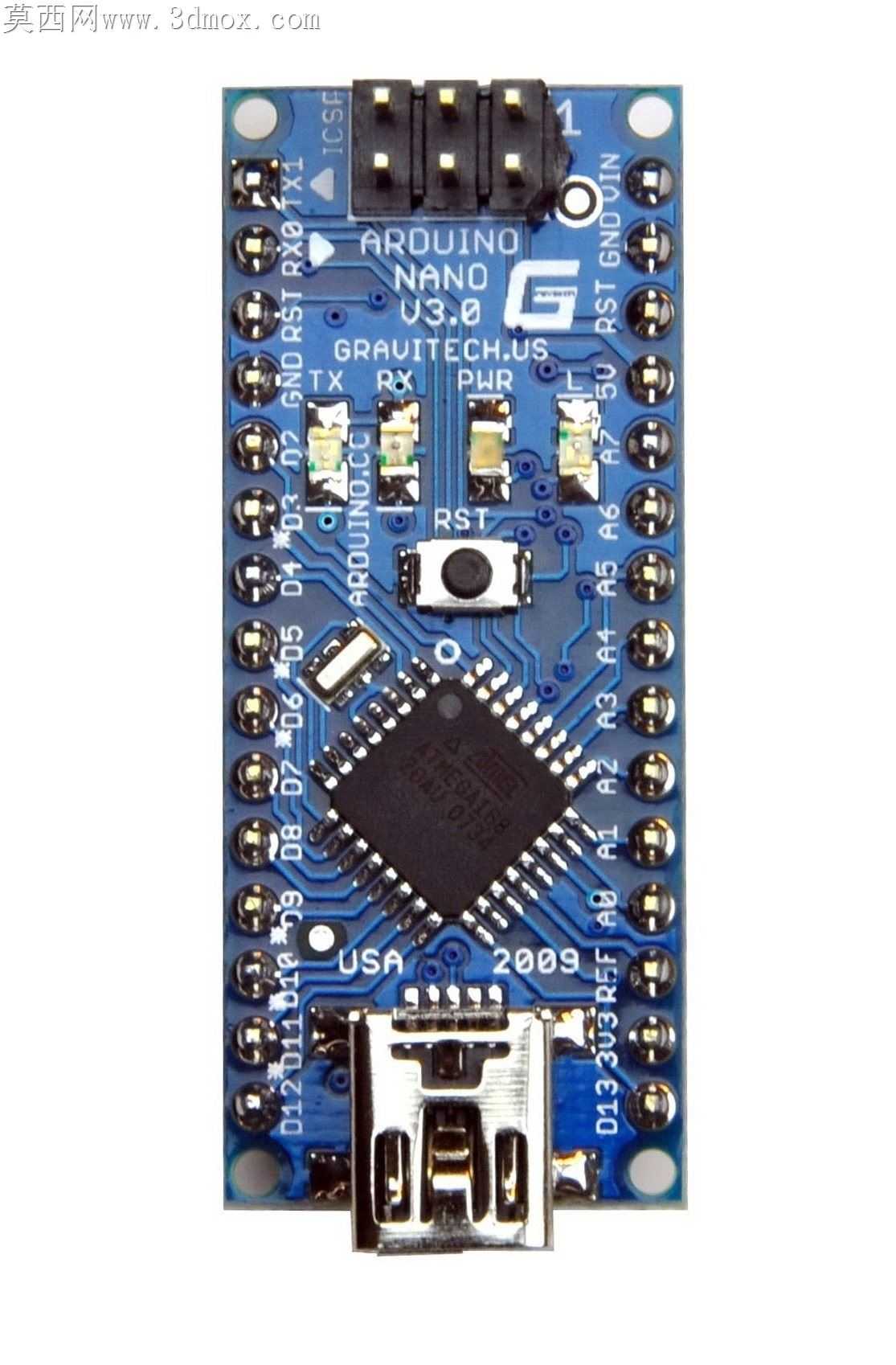

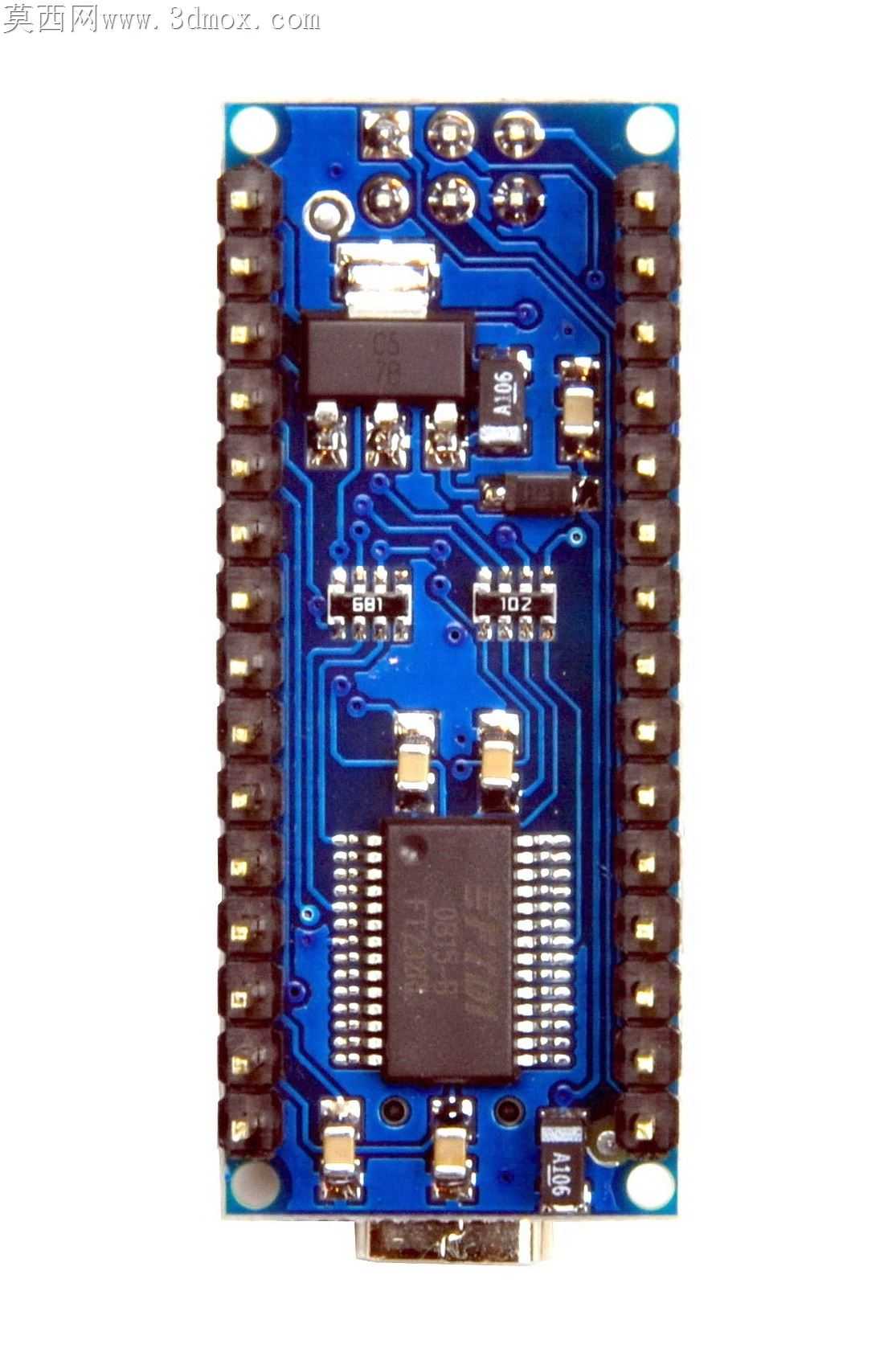

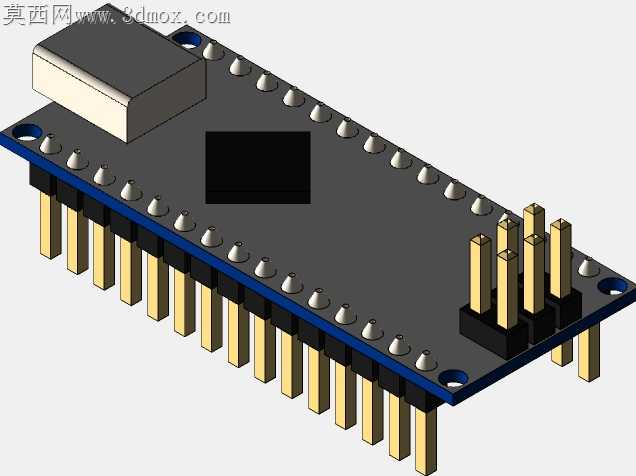

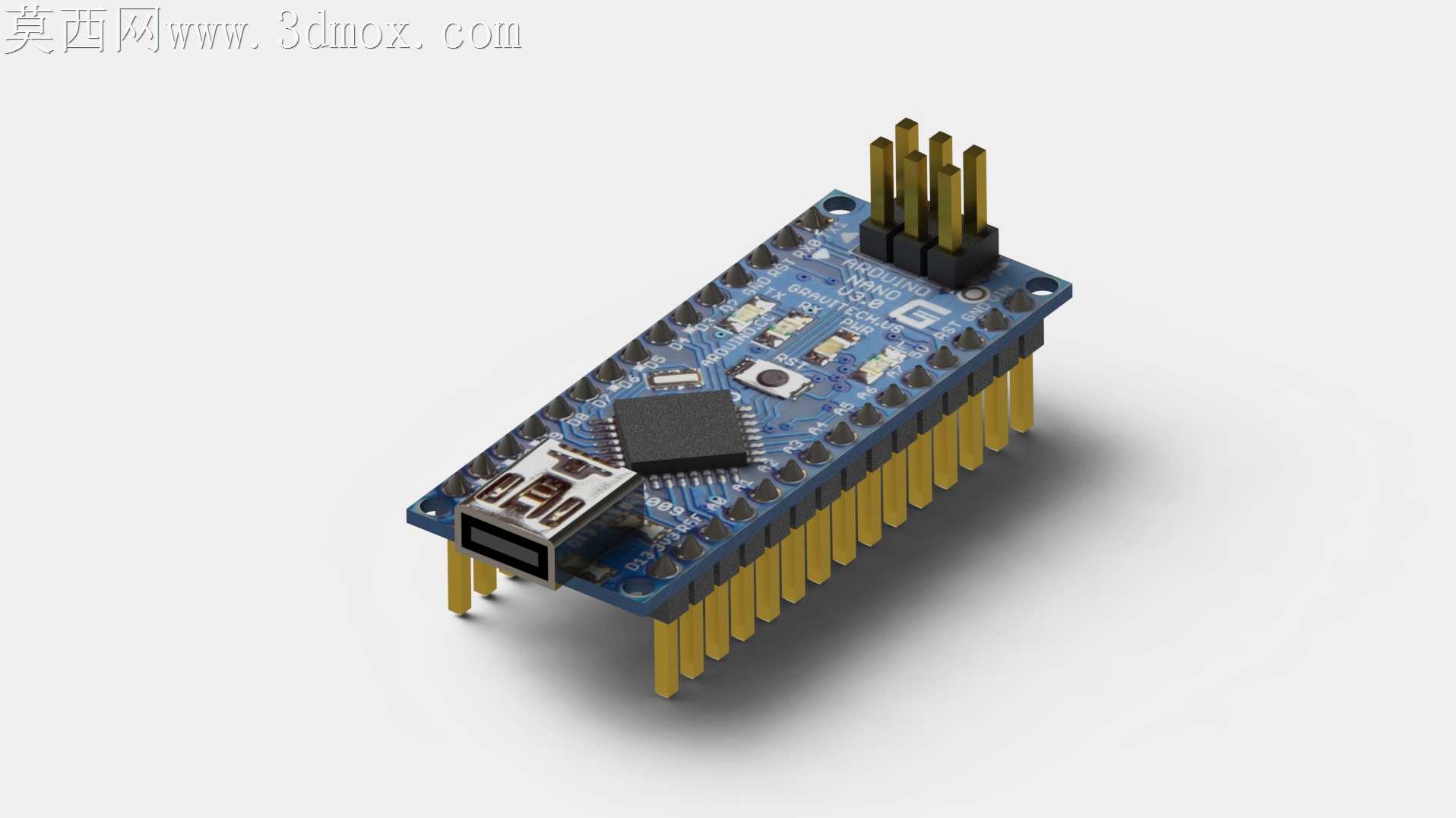

电子类控制板的三维复刻，最容易被忽略的是板载元件与PCB基材的公差匹配问题，很多复刻版本只做了外观形似，实际导入装配场景时，Mini USB接口的金属外壳高度、排针引脚的伸出长度、复位按键的凸起高度都会和实际安装壳件产生干涉，甚至出现插装后接口对位偏移的问题。这款Arduino Nano的三维模型，在板载元件的尺寸还原上做了极细致的公差适配，主芯片的QFP封装引脚间距严格按照0.8mm标准间距还原，每根引脚的厚度、伸出长度都和实物一致，不会出现装配排针时引脚与焊盘对位错位的问题。板载的贴片电容、电阻的高度差也做了精准还原，USB接口的金属屏蔽壳厚度控制在0.3mm，和实物冲压件的壁厚一致，接口内部的弹片结构也做了简化但保留了关键限位特征，能直观体现接口插拔时的配合间隙。PCB板的四个安装孔位做了沉台特征还原，对应实物的金属化过孔结构，安装时可以准确匹配M2规格的铜柱固定件，不会出现孔位偏小无法穿入螺丝、或是孔位偏大导致板体晃动的问题。板上的丝印层文字没有做过度简化，每个IO口的标识文字、板卡版本标识都清晰还原，在做教学演示或者装配示意时，能直接对应实物的引脚定义，不需要额外对照原理图查找点位。复位按键的弧形键帽高度做了0.2mm的预留间隙，对应实物按键的按压行程，装配外壳时不会出现按键被壳件顶住长期处于触发状态的隐患。板载的贴片LED位置也和实物完全对应，灯珠的透明封装部分做了半透明材质区分，做渲染演示时可以直观体现通电后的灯光透出效果。排针部分的每根插针都做了独立的圆柱特征，插针之间的间距严格匹配2.54mm标准排针间距，和外接扩展板装配时，能直观体现插针对位的配合关系，不会出现排针间距偏差导致无法插装的问题。PCB基材的厚度控制在1.6mm，和标准双层板的实物厚度一致，叠层结构虽然做了简化，但表面的阻焊层哑光质感、焊盘的亮面金属质感做了材质区分，渲染时能清晰区分板体、焊盘、元件的不同材质特性。做学生竞赛实训的结构验证时，这款模型可以直接导入到机器人、智能小车的装配体中，验证控制板的安装位置、接线空间是否充足，不需要反复拿实物比对安装间隙，能大幅缩短前期结构验证的周期。
