双齿轮联动无限曲线绘制机构

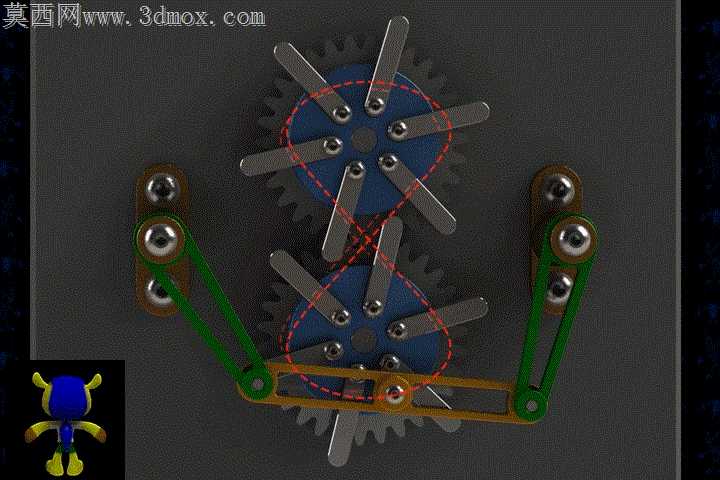

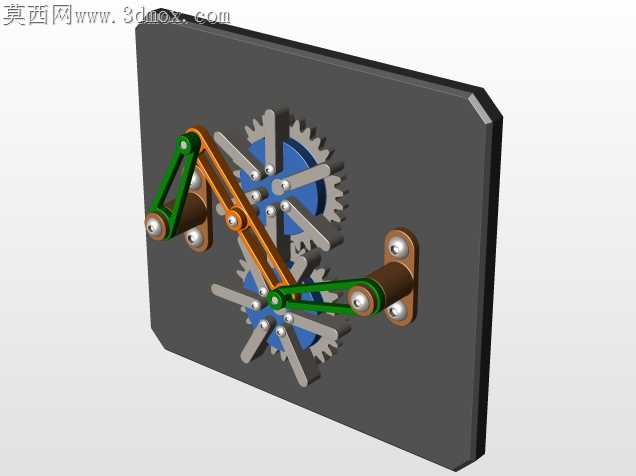

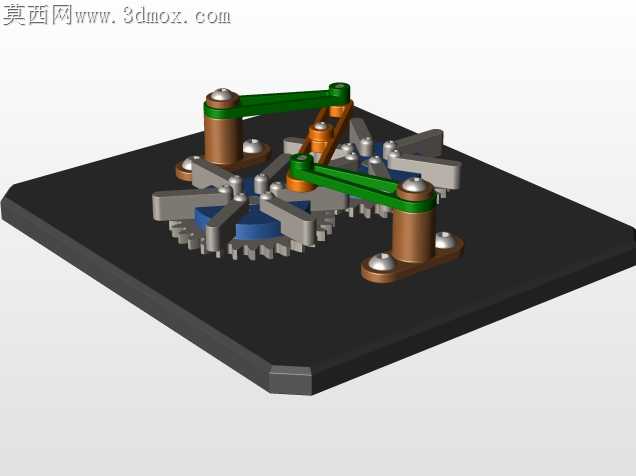

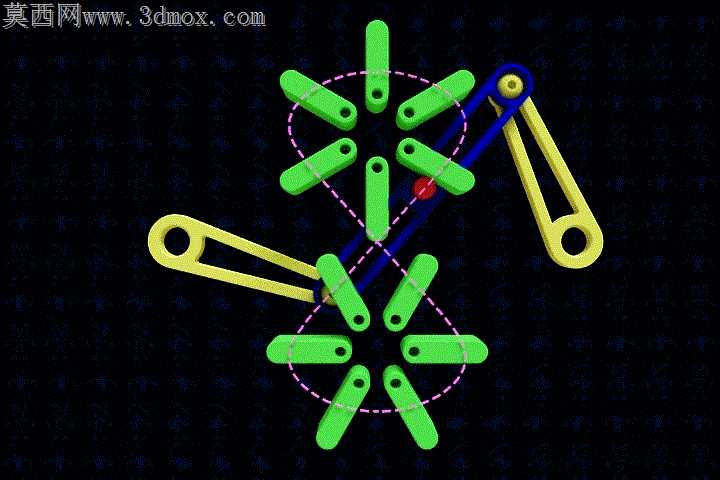

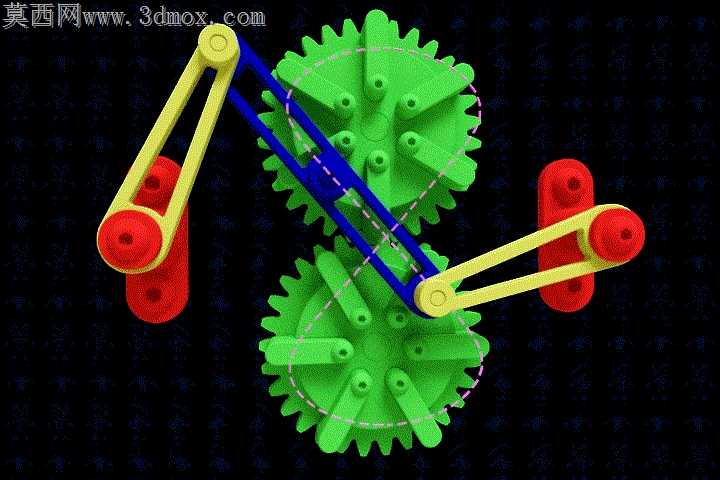

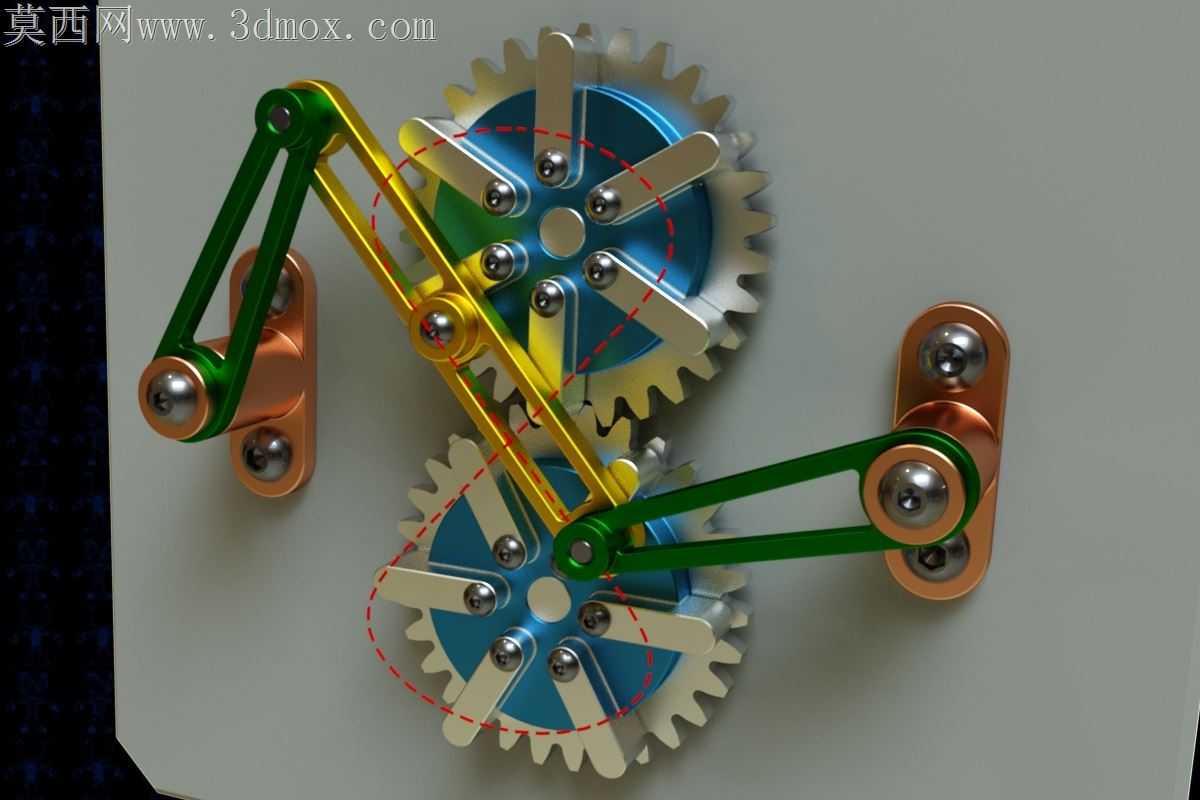

本机构为可绘制无限符号形状曲线的联动机械结构，整体采用三维参数化建模完成，建模过程中对齿轮齿形、连杆铰接点、拨杆安装位均做了精确的尺寸约束，保证各运动部件无干涉、传动顺畅。模型搭建阶段先完成两个同参数圆柱齿轮的啮合装配，确保齿轮传动比为1:1，实现上下齿轮同步反向转动；每个齿轮端面均匀布置六根径向拨杆，拨杆与齿轮端面采用刚性连接，随齿轮同步做圆周运动。两侧设置对称的摆臂连杆组件，摆臂通过铰接支座固定在安装基板上，摆臂下端与横向传动连杆铰接，横向连杆同时与两个齿轮上的对应拨杆形成滑动铰接配合，将齿轮的圆周转动转化为摆臂的往复摆动与横向连杆的复合平动。材质设置上，齿轮主体采用深蓝色哑光工程塑料材质，金属拨杆、铰接销轴、连杆采用拉丝不锈钢材质，安装基板采用深灰色磨砂金属材质，摆臂采用墨绿色阳极氧化铝材质，不同部件的材质区分清晰，便于观察各构件的运动关系。渲染阶段采用柔和的侧上方打光，突出金属部件的反光质感与塑料部件的哑光质感，对铰接位置做了细节强化，清晰展示销轴与孔的配合间隙。该机构可实现两个直线段的运动输出，除绘制无限符号曲线外，也可作为直线运动输出机构使用，建模过程中对所有运动副做了运动仿真校验，确保齿轮转动时拨杆可顺畅带动连杆完成复合运动，无卡滞、无死点，各铰接点的转动范围均在合理区间内，整体结构紧凑，传动逻辑清晰，可作为机械原理教学演示模型，也可拓展应用于小型文创绘图装置的核心传动结构。
