DIN934标准系列外六角螺栓三维建模作品

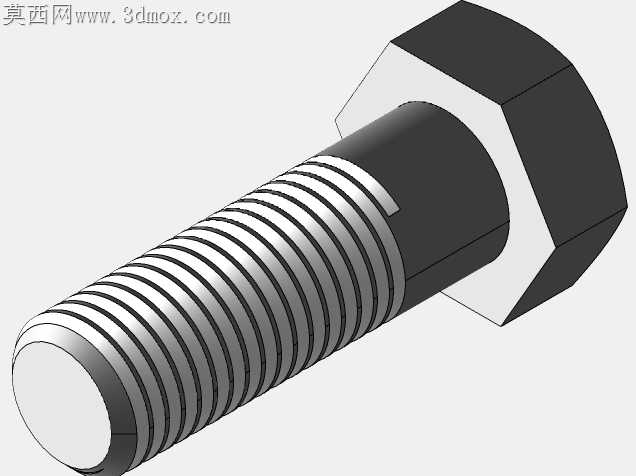

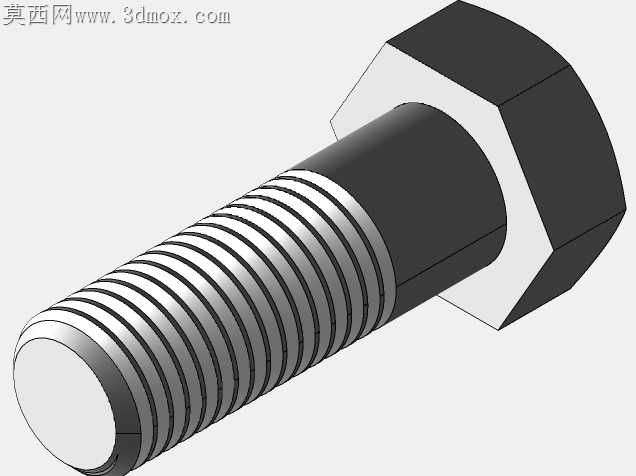

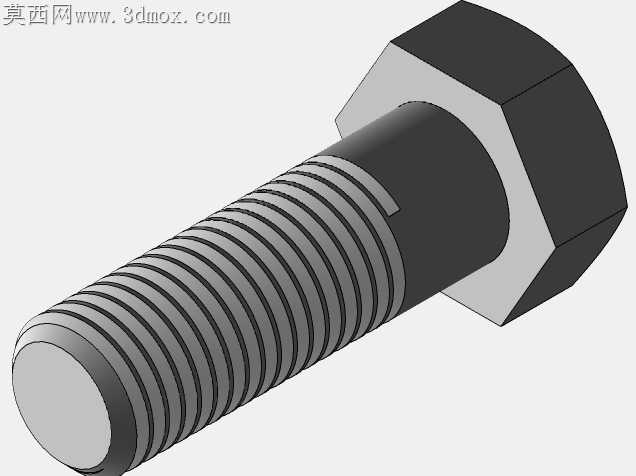

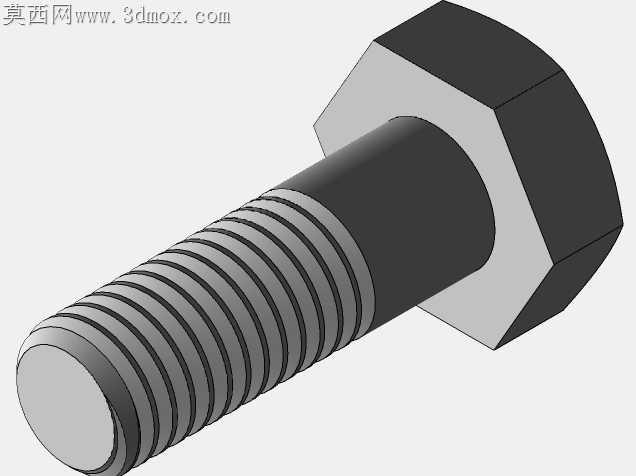

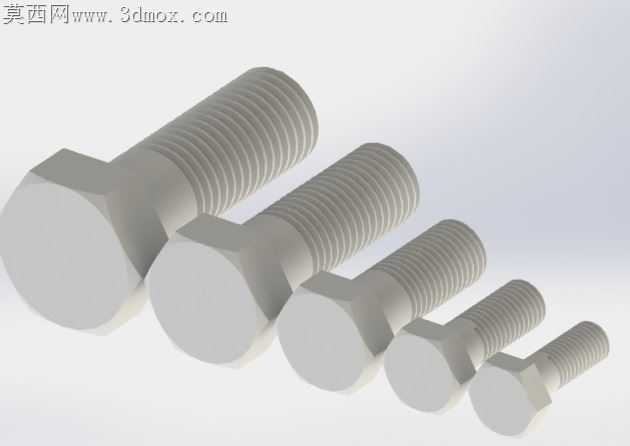

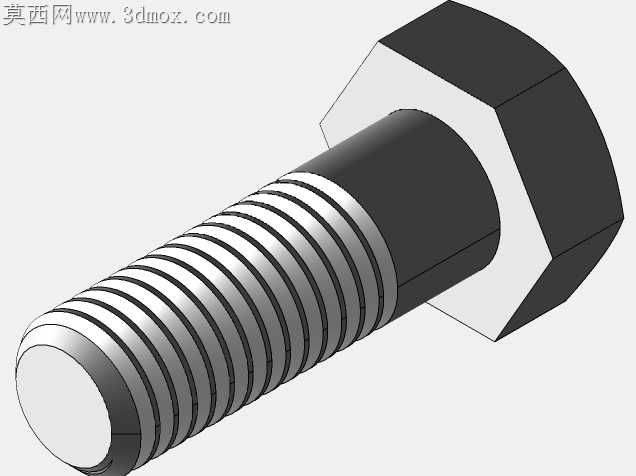

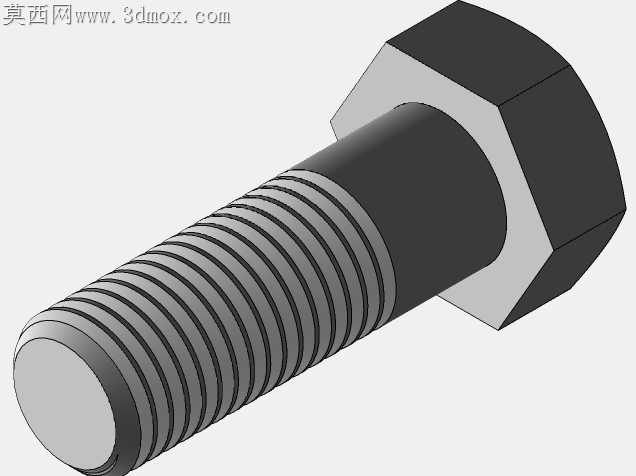

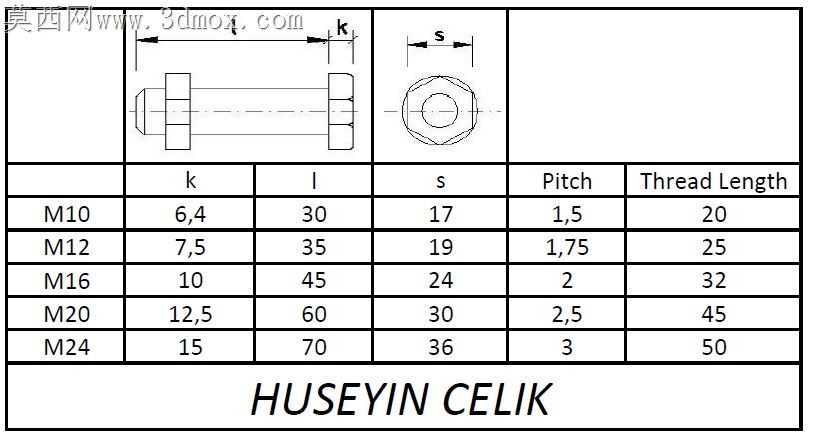

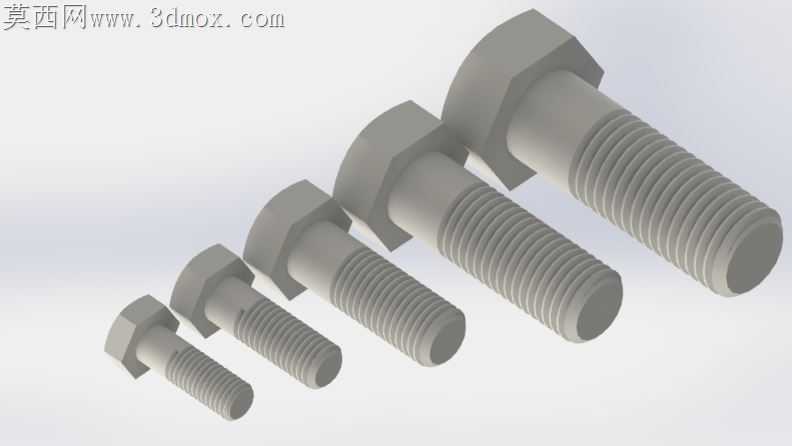

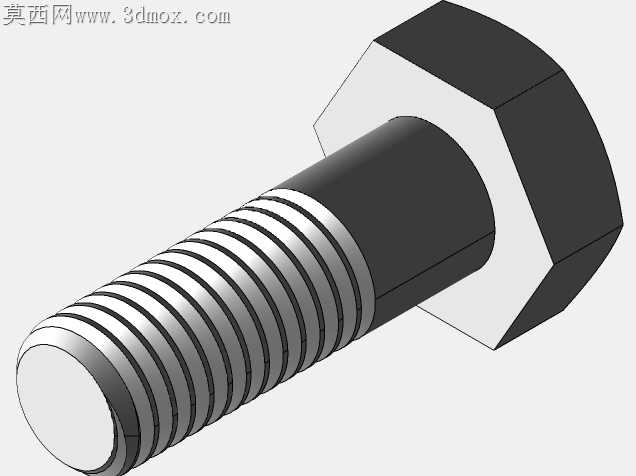

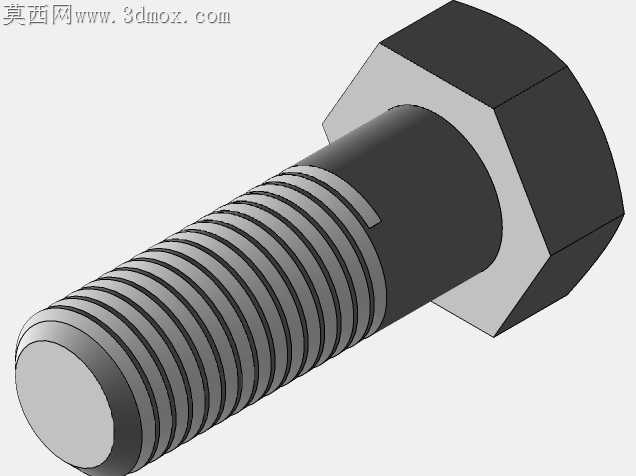

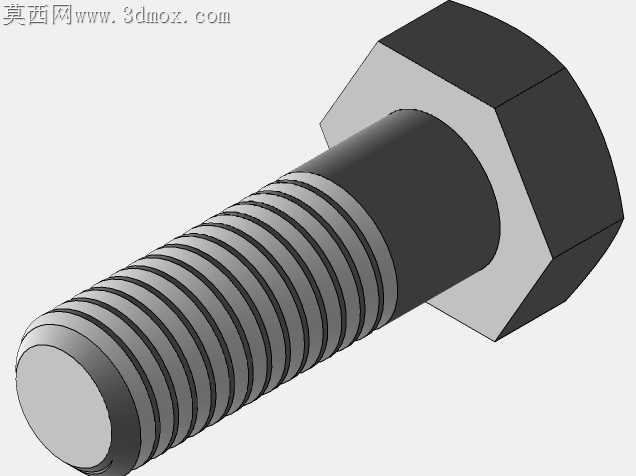

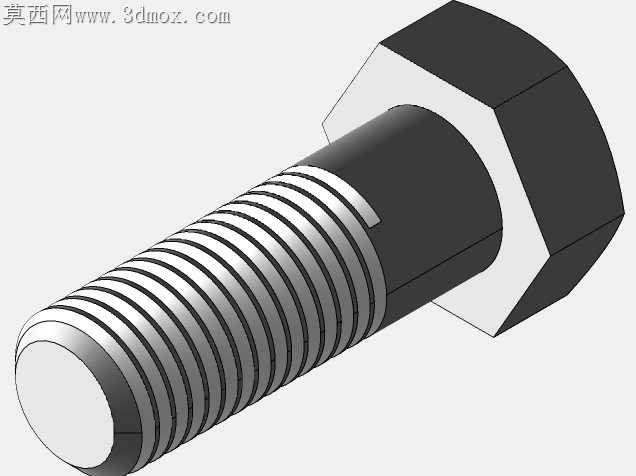

本次建模作品为DIN934标准下M10、M12、M16、M20、M24五种规格的外六角螺栓组，建模过程严格遵循德标紧固件的尺寸公差要求，首先梳理不同规格螺栓的核心参数差异，包括六角头对边宽度、头部厚度、螺杆公称长度、螺纹牙型角、螺距等关键尺寸，确保每一款规格的模型都符合实际工业使用的尺寸规范。建模阶段采用SolidWorks软件完成全参数化建模，首先绘制六角头的截面草图，通过拉伸特征生成螺栓头部基体，随后绘制螺杆的圆柱基体，针对螺纹部分采用螺旋线扫描切除的方式生成真实的三角螺纹牙型，还原螺纹的牙顶、牙底圆弧细节，避免简化螺纹带来的结构失真，同时对螺栓头部与螺杆的衔接处做符合工艺要求的圆角过渡处理，还原实际冷镦加工后的结构特征，避免尖锐直角的不合理结构。完成基础建模后对同系列不同规格的模型做参数化关联，通过配置特征快速切换不同公称直径的螺栓规格，保证同系列模型的结构逻辑统一，减少重复建模的误差。材质与渲染阶段，针对螺栓常用的碳钢镀锌材质做材质参数调整，赋予模型哑光银灰色的金属质感，调整金属粗糙度、反射率参数，还原镀锌紧固件的真实表面质感，避免过度镜面反射的失真效果；场景搭建采用柔和的渐变影棚背景，布置多盏柔光光源消除模型表面的硬阴影，清晰展现螺栓头部的六角轮廓、螺杆的螺纹走向、不同规格螺栓的尺寸比例差异，同时添加柔和的环境闭塞效果，强化模型的结构立体感，让不同规格螺栓的大小对比直观呈现。结构设计上，每一款螺栓都保留了实际产品的核心结构特征，包括六角头的承压面、螺杆的光杆段与螺纹段分界、螺纹收尾处的退刀结构，模型可直接用于机械装配仿真、工装设计校核、产品展示动画等场景，能够满足不同工程场景下的紧固件调用需求，建模过程中对所有特征做了合理的几何简化，在保证结构精度的前提下控制模型面数，兼顾模型的实用性与运行流畅度。
