D-sub15针内螺纹接线连接器结构设计

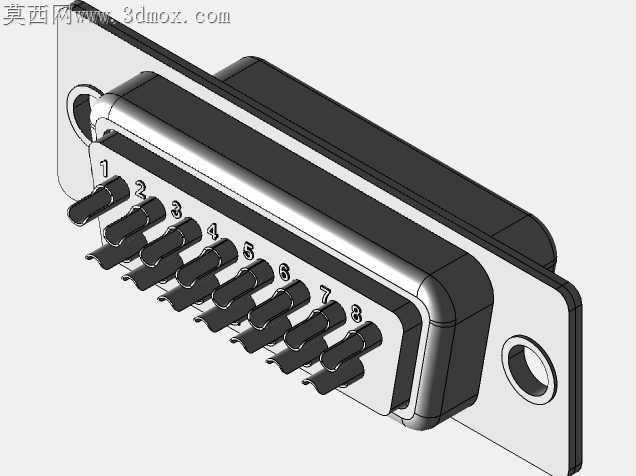

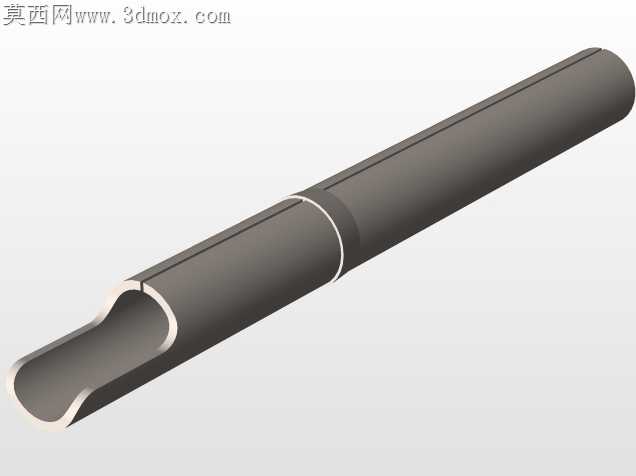

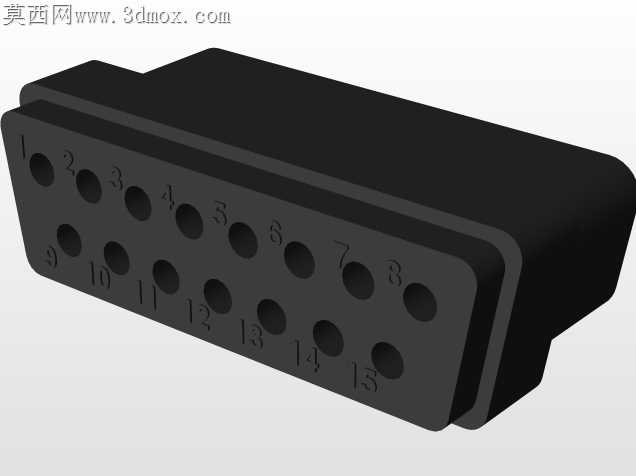

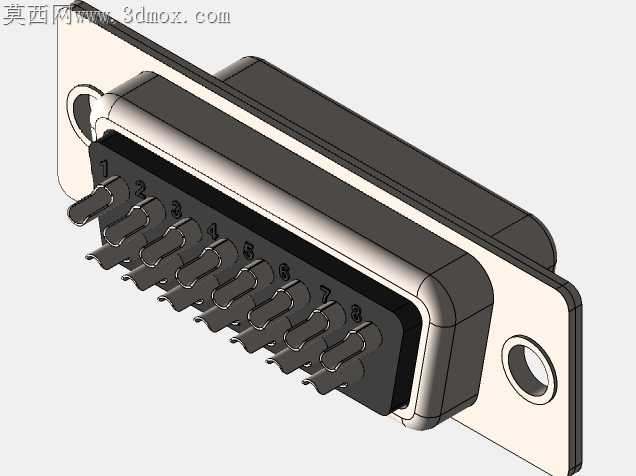

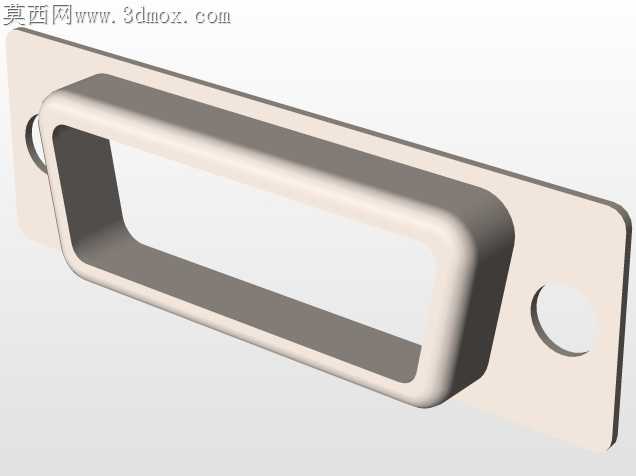

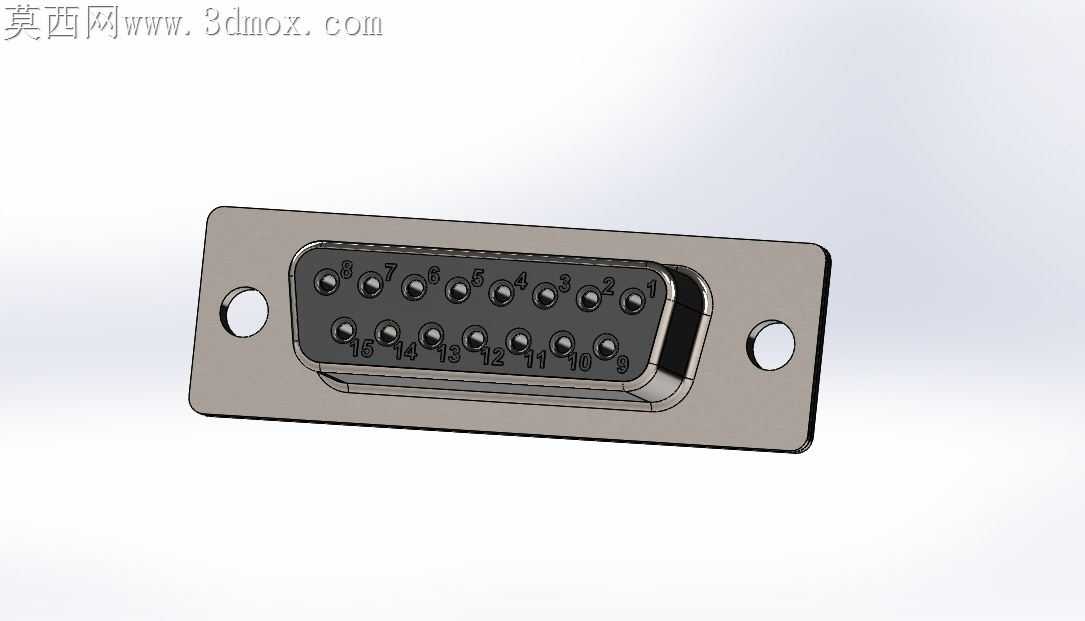

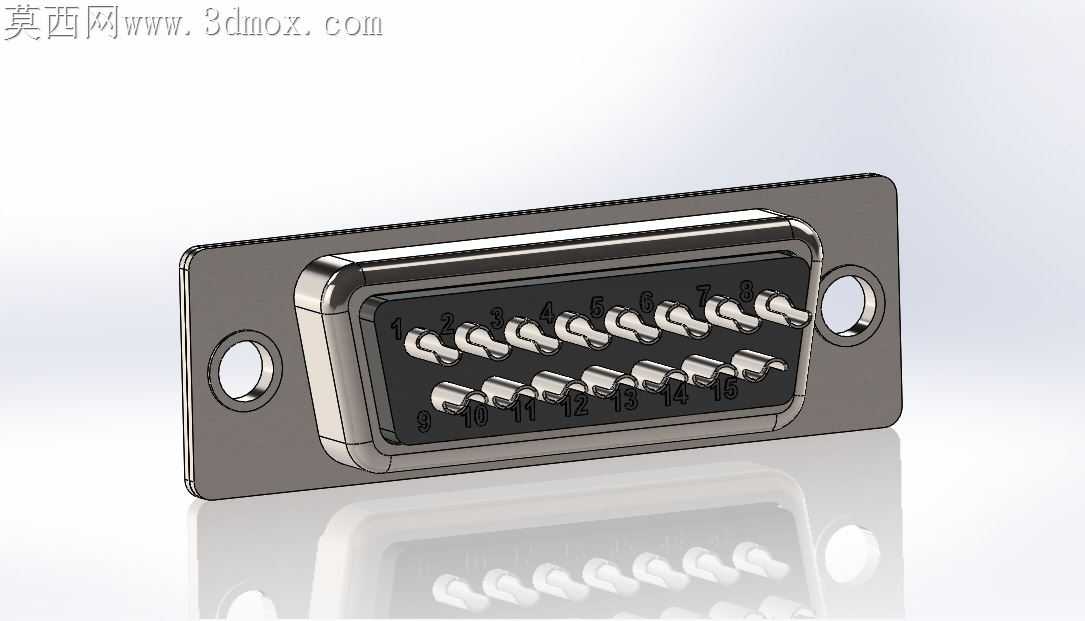

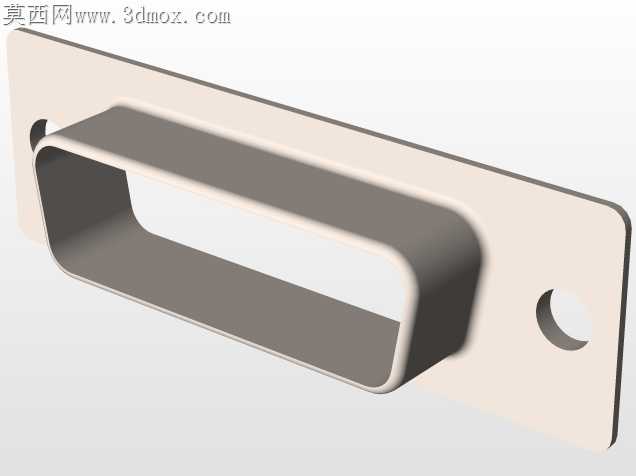

本作品为D-sub15针内螺纹2线连接器的三维建模设计，建模过程中严格遵循D-sub接口的通用工业尺寸规范，首先从金属安装法兰的基准特征开始搭建，精准定位两侧安装孔的中心距与孔径尺寸，保证法兰面板的安装适配性，法兰边缘做了微小的倒角处理，既避免锐边划伤，也符合实际冲压加工的工艺特征。接口内部的插针排布完全遵循标准15针D-sub的两排错位布局，上排8针下排7针的位置公差控制在0.02mm以内，每根插针的根部做了限位凸台结构，模拟实际产品中插针与绝缘基座的固定结构，插针端面做了圆弧导角处理，还原公母头对接时的导向特征。金属外壳部分采用钣金折弯特征建模，外壳与法兰基座的衔接处做了包边咬合结构，还原实际产品的冲压装配工艺，外壳表面赋予哑光镀镍金属材质，通过渲染调整材质的粗糙度与反射参数，还原真实五金接插件的金属质感，插针部分赋予亮面镀金材质，与深色绝缘基座形成清晰的材质区分。绝缘基座部分采用耐高温黑色工程塑料材质，基座上的插针安装孔与插针做了精准的间隙配合，基座与金属外壳的卡槽定位结构完整还原，保证装配时的定位精度。尾部的内螺纹接线结构是本设计的重点特征，螺纹特征采用标准公制内螺纹参数建模，螺纹收尾处做了退刀槽结构，符合实际机加工的工艺要求，接线端的腔体预留了充足的焊线空间，腔体边缘做了导向斜面，方便线缆穿入装配。渲染阶段采用工作室柔光环境，通过多方向打光突出金属外壳的质感与插针的排列细节，阴影参数调整柔和，清晰展现连接器的整体轮廓与各部分结构特征，所有结构特征均参考实际量产的D-sub连接器实物进行还原，未添加冗余的装饰性结构，保证模型可用于结构验证、装配模拟以及产品展示场景。
