MP700便携电子设备内部堆叠装配结构

项目分类:通用机械零部件 发布时间:2023-08-16 ID:706610
  • MP700便携电子设备内部堆叠装配结构
  • MP700便携电子设备内部堆叠装配结构
  • MP700便携电子设备内部堆叠装配结构

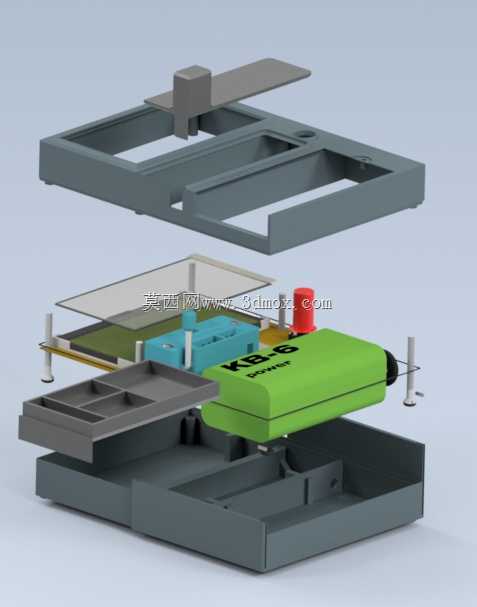

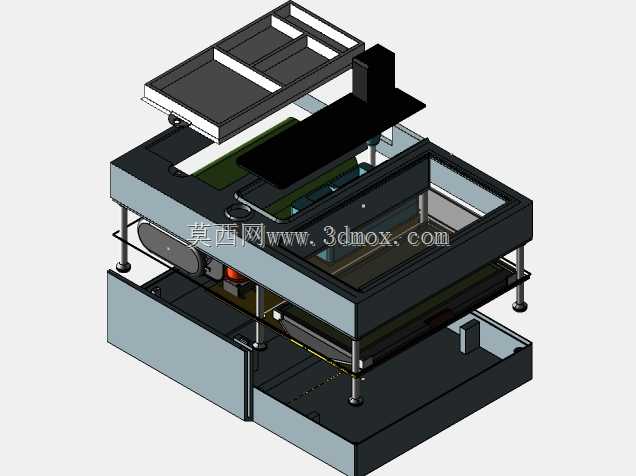

  从爆炸视图呈现的结构来看,这套MP700相关的装配结构,核心面向小型便携电子类硬件的集成装配场景,这类结构常见于手持检测终端、便携数据采集设备、小型工业控制手持单元的内部硬件排布设计中,核心要解决的是有限壳体空间内多类硬件组件的定位、固定、防护与装配便利性问题。

  先看整体的壳体设计,上下两层硬质壳体采用框型加强筋结构,没有做整面实心设计,一方面是在满足结构强度的前提下尽可能降低整体重量,适配便携设备长时间手持使用的负重要求,另一方面框型的筋位刚好可以作为内部各组件的安装定位基准,不需要额外增加过多的定位柱就能实现组件的初步限位,减少装配时的对位调整步骤。上层壳体预留的外置拨片结构,是设备外部操作按键的联动结构,拨片的转轴位置做了下沉式的槽位设计,装配后拨片和壳体表面的间隙控制在0.3mm以内,既保证拨片拨动时无卡滞,也能避免日常使用中灰尘、水渍从缝隙进入设备内部。

  内部组件的堆叠逻辑采用分层排布方式,最靠近下层壳体的是主功能电路板,电路板通过四个角的定位柱和下层壳体的筋位卡合,不需要额外打螺丝就能实现初步固定,电路板上方覆盖的透明隔层是绝缘屏蔽片,一方面隔开电路板和上方的储能组件,避免电路短路风险,另一方面也能起到一定的电磁屏蔽作用,减少内部组件之间的信号干扰。绿色的储能模块是整个内部结构中占比最大的组件,设计时特意将其放置在壳体的中心位置,一方面平衡整个设备的重心,手持操作时不会出现头重脚轻的握持不适感,另一方面储能模块周边预留的1.2mm间隙,是给电池充放电时的轻微膨胀预留的安全空间,避免长期使用后电池膨胀挤压壳体导致结构开裂。储能模块侧边的蓝色结构是接口固定座,集成了设备的充电接口、数据传输接口的定位卡槽,接口位置刚好对准壳体侧边预留的开口,装配后接口端面和壳体外表面齐平,不会出现接口内凹或者外凸的问题,也能保证外接插头插入时的受力直接传递到壳体筋位上,不会因为频繁插拔导致电路板上的接口焊盘脱落。顶部的红色按键组件是设备的主操作按键,按键的导柱穿过上层壳体的预留孔,按键下方对应电路板上的微动开关位置,导柱的行程设计为1.5mm,按压力度控制在1.8N-2.5N之间,符合日常操作的按压手感要求,同时导柱周边做了一圈防尘裙边结构,能阻挡大部分粉尘从按键缝隙进入设备内部。

  从安装边界来看,整个装配体合盖后的整体外形尺寸控制在长128mm、宽72mm、厚22mm的范围内,属于单手握持的舒适尺寸区间,上下壳体的合模面做了一圈0.8mm宽的止口结构,合盖后止口的咬合深度为1.2mm,既可以提升壳体的整体抗扭强度,在设备意外跌落时不会轻易出现壳体开裂、上下盖脱开的问题,也能辅助实现装配时的快速对位,提升组装效率。各层组件之间的连接没有采用复杂的走线结构,而是通过板对板连接器实现电路连通,减少了内部线束的占用空间,也避免了线束在壳体内晃动产生的异响问题。

  在实际应用场景中,这类堆叠结构的设计需要兼顾多方面的工程要求,比如便携设备经常面临的跌落冲击场景,壳体的筋位结构刚好在各个组件的边角位置形成缓冲支撑,跌落时的冲击力会通过筋位传递到整个壳体框架上,不会直接作用在脆弱的电路板或者储能组件上;再比如日常使用中的散热需求,电路板上的主要发热芯片位置刚好对应下层壳体的薄型区域,芯片和壳体之间预留的0.5mm间隙填充导热垫后,可以将芯片工作时产生的热量快速传导到壳体上散发出去,不需要额外增加散热风扇这类主动散热结构,进一步节省内部空间、降低设备重量。

  另外在装配工艺性上,整个结构的所有组件都可以从单一方向完成组装,不需要翻转壳体进行多方向操作,组装时先将下层壳体定位在工装夹具上,依次放入主电路板、绝缘屏蔽片、储能模块、接口固定座、按键组件,最后扣合上上层壳体,通过壳体周边的四颗自攻螺丝完成最终固定,单台设备的组装时间可以控制在45秒以内,非常适合批量生产的流水线装配作业。各组件的公差配合也做了合理分配,塑料壳体的成型公差控制在±0.1mm,电路板的外形公差控制在±0.05mm,储能模块的外形公差控制在±0.15mm,通过公差累积计算,装配后不会出现组件装不进去或者间隙过大晃动的问题,也不需要在装配时进行额外的打磨、修配操作,降低了生产过程中的人工成本。
