车床用四爪卡盘机械结构三维设计

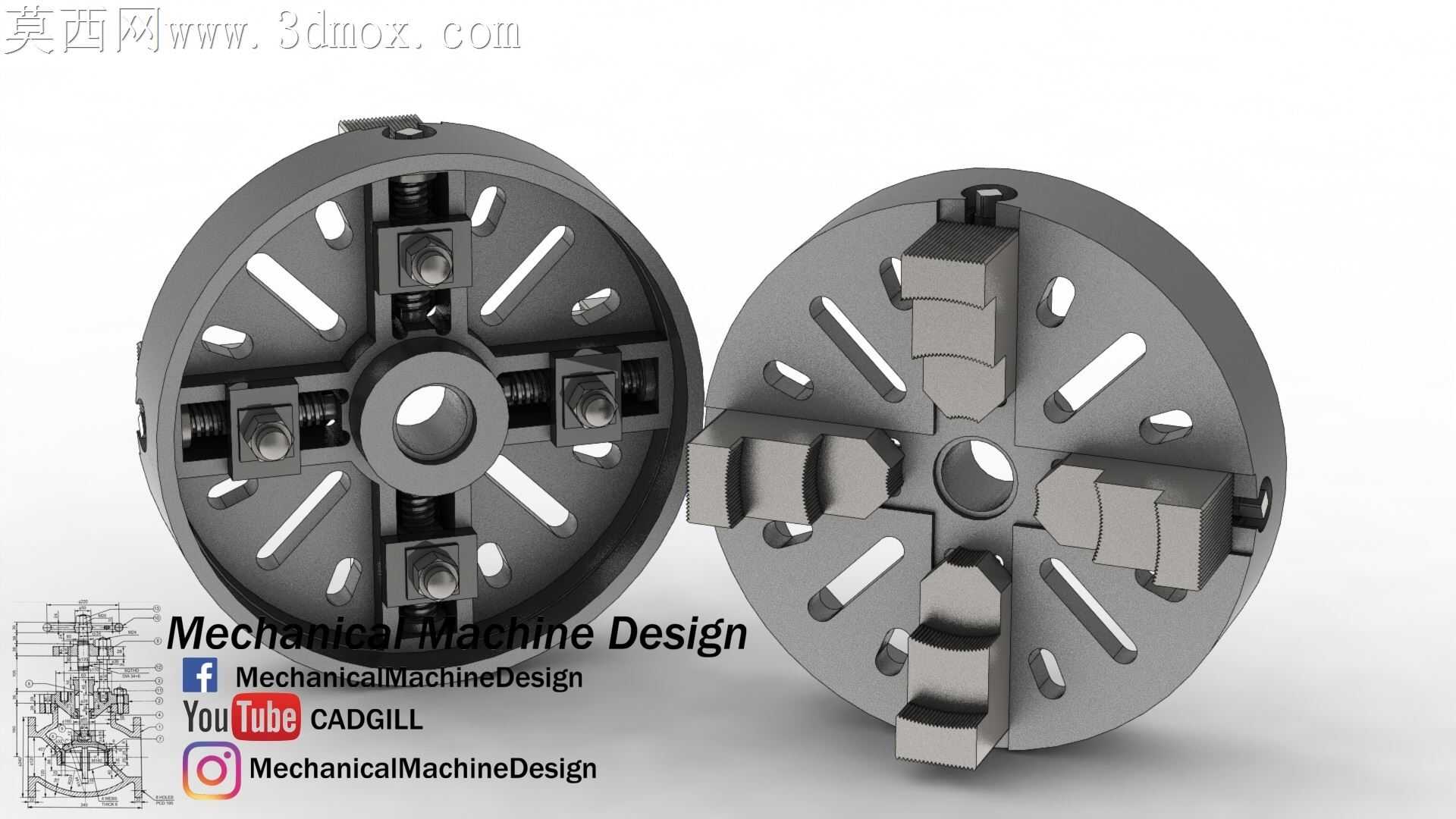

本作品为车床配套使用的四爪卡盘完整三维结构设计，建模过程严格参照二维装配图纸的尺寸标注与装配逻辑开展，全程遵循机械设计的公差配合规范，完整还原了四爪卡盘的全部功能结构。建模阶段首先完成卡盘基体的主体轮廓绘制，以中心安装孔为装配基准，依次排布四个卡爪的导向滑槽、内部传动螺纹副、复位弹簧安装腔、锁紧定位结构的特征，每一处结构的尺寸都严格匹配图纸标注的形位公差要求，保证各活动部件的运动行程符合实际使用需求。模型完整呈现了两种卡盘的调节逻辑：既包含可同步调整的自定心卡爪结构，实现单操作点驱动四个卡爪同步径向移动，完成规则棒料的快速定心装夹；也包含可独立调节的单爪调整结构，支持每个卡爪单独调整位移量，适配异形截面、偏心装夹的工件加工需求。卡爪与滑槽的配合面做了贴合度优化，建模时预留了合理的滑动间隙，还原了梯形螺纹传动副的啮合细节，弹簧安装位的限位结构、卡盘端面的减重槽、安装定位孔、锁紧螺钉位等细节特征都逐一还原，没有遗漏实际加工所需的工艺结构。渲染阶段采用金属材质表现卡盘的铸铁基体质感，对卡爪的夹持工作面、传动螺纹的啮合面做了细微的粗糙度区分，通过光影效果突出各部件的装配层次，清晰展示内部传动结构与外部装夹结构的位置关系。设计过程中充分考虑卡盘安装在车床主轴头上的装配适配性，中心通孔的尺寸、后端与主轴连接的定位止口都符合通用车床的安装标准，钳口的调整行程覆盖常规车床加工的棒料尺寸范围，能够保证装夹时工件正确居中，也可支持偏心工件的装夹找正，完整还原了真实四爪卡盘的装夹功能与结构特性，可用于机械结构教学、车床配套部件设计参考、装夹原理演示等场景。
