SP16内螺纹面板安装防水连接器三维建模

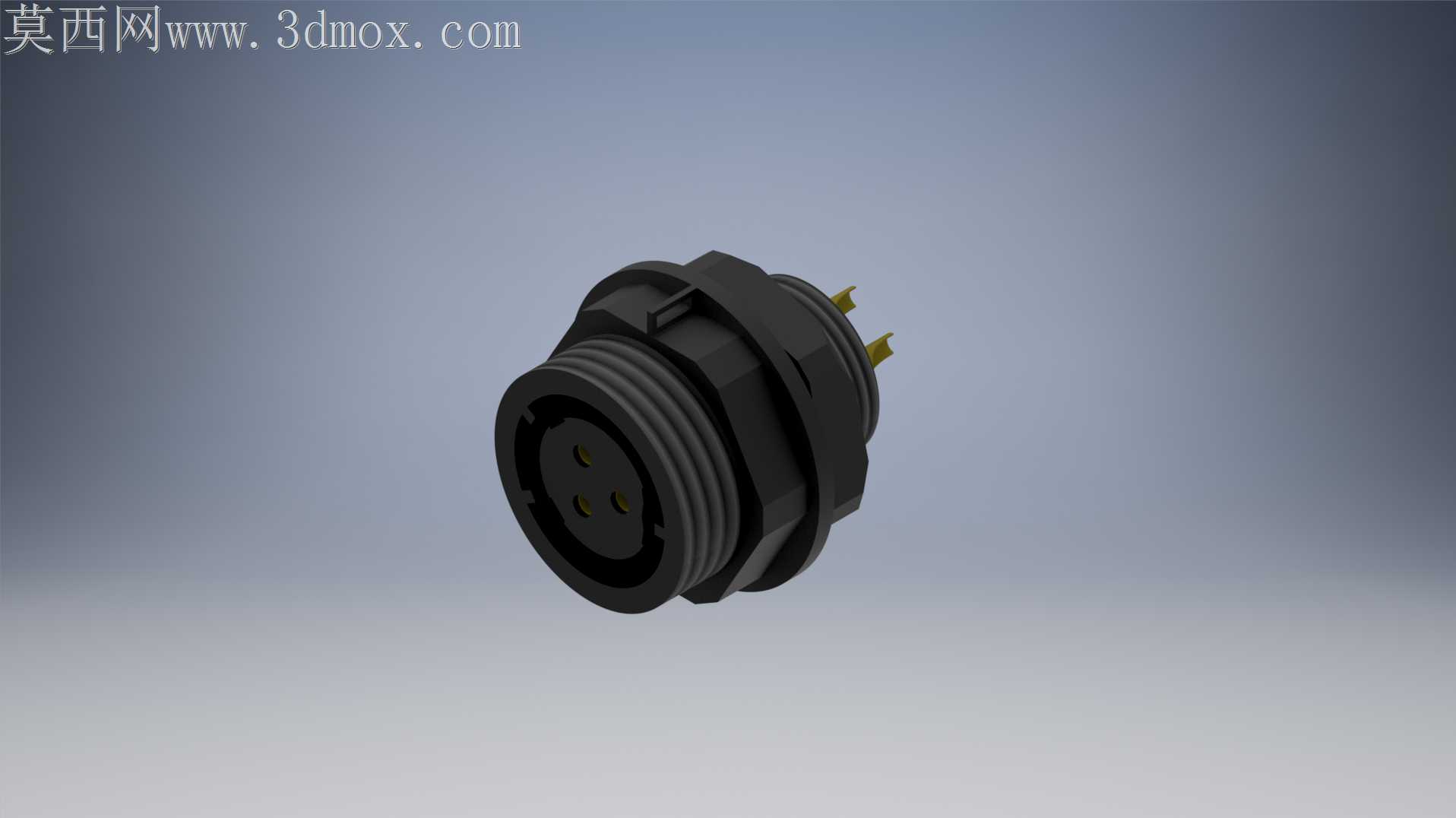

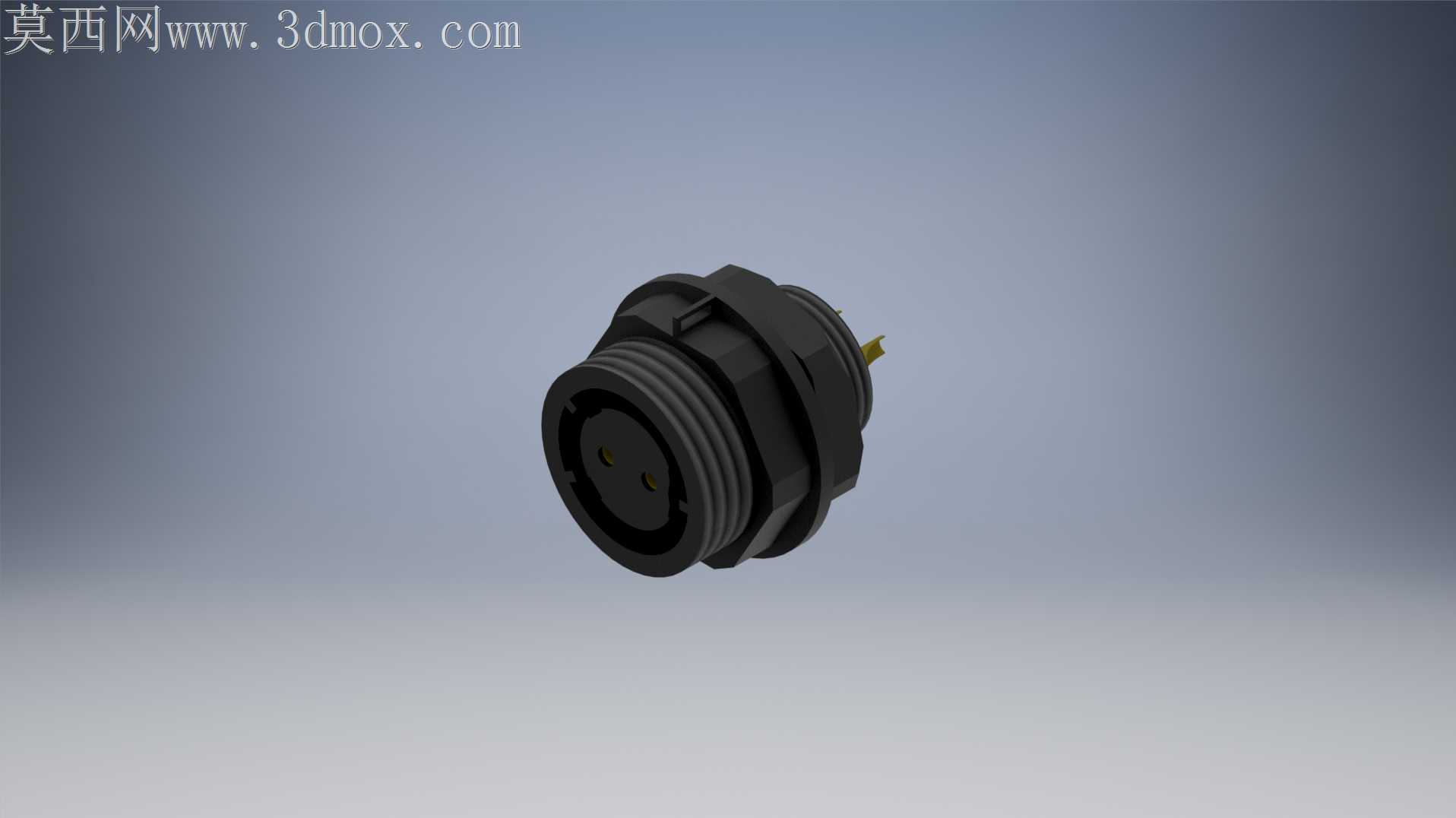

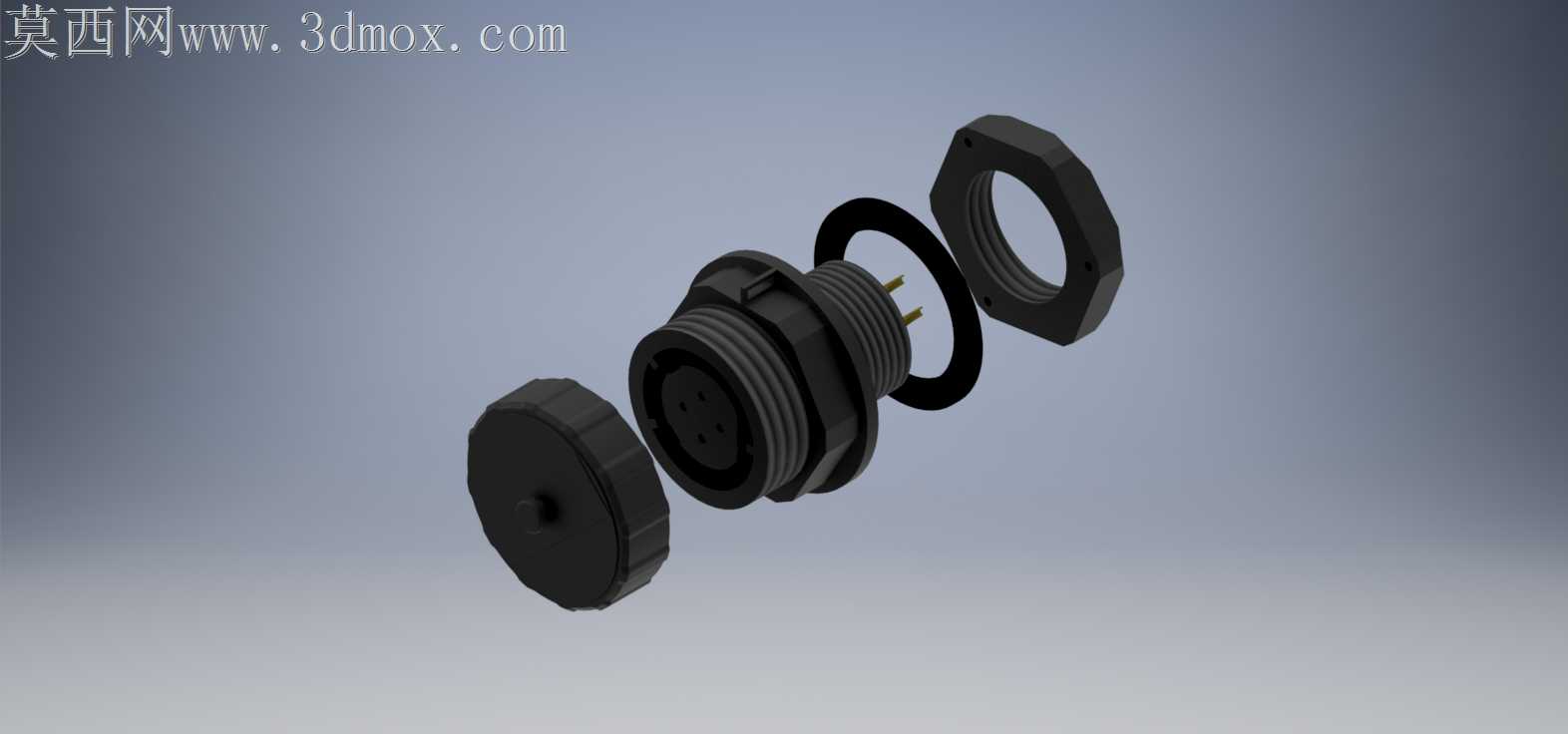

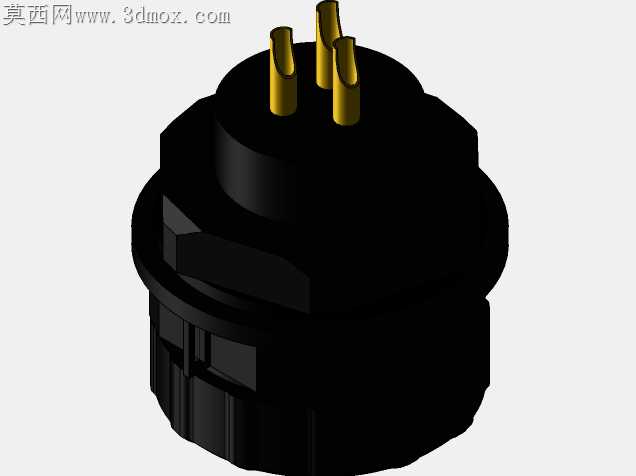

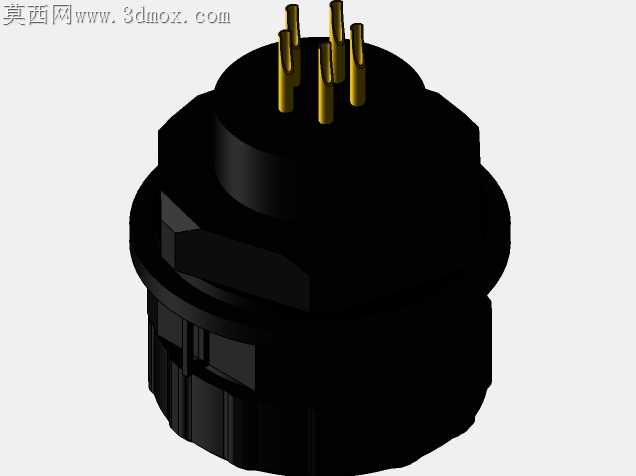

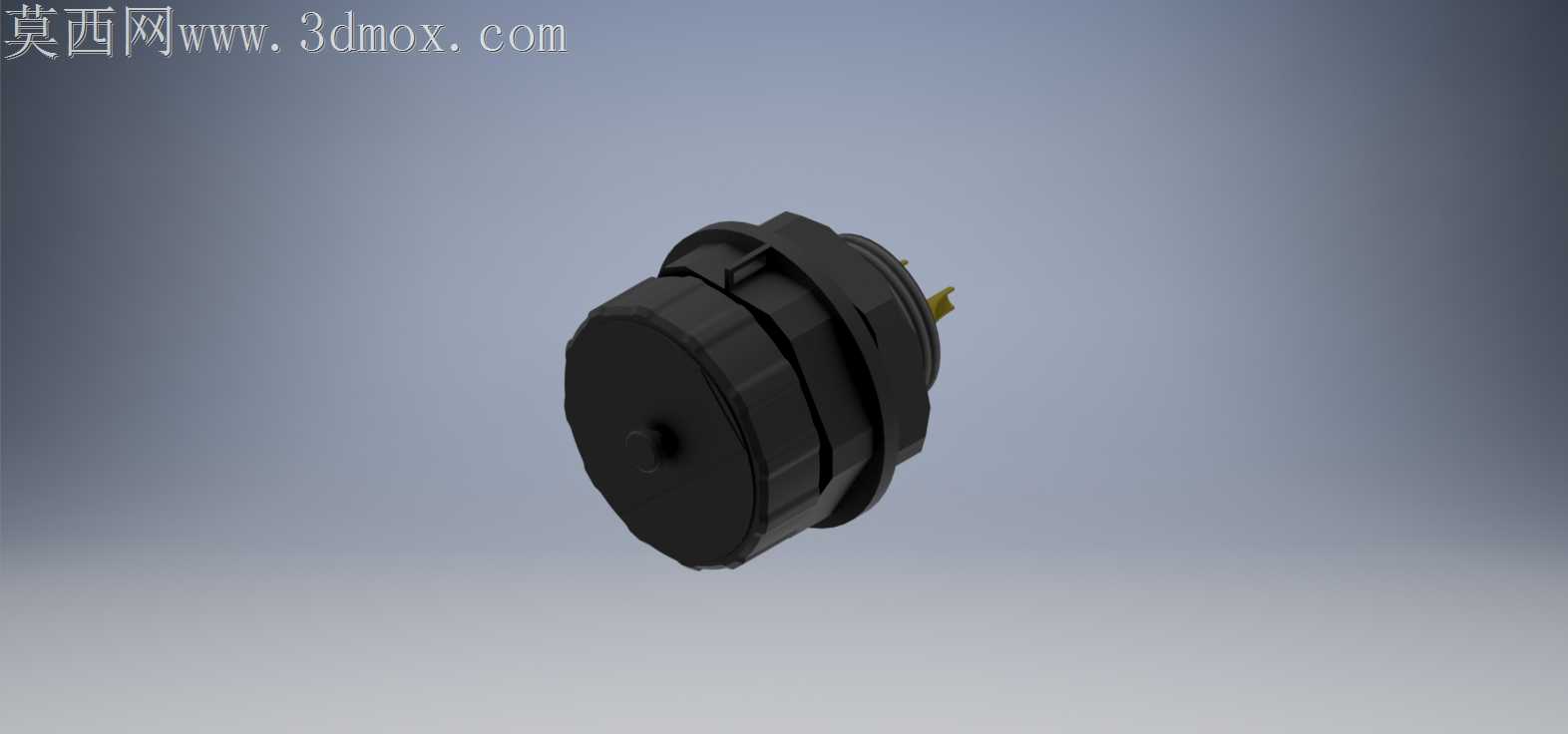

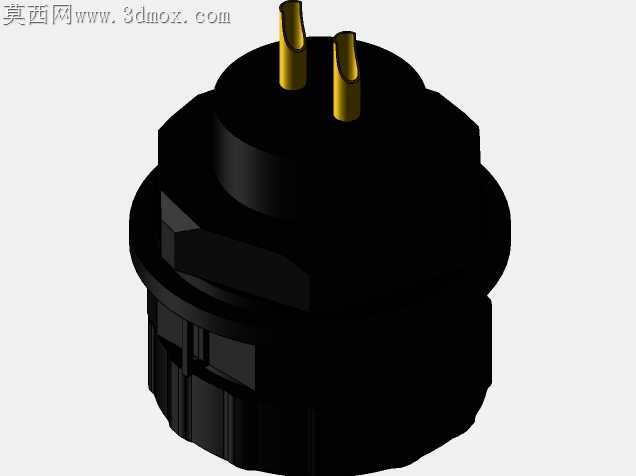

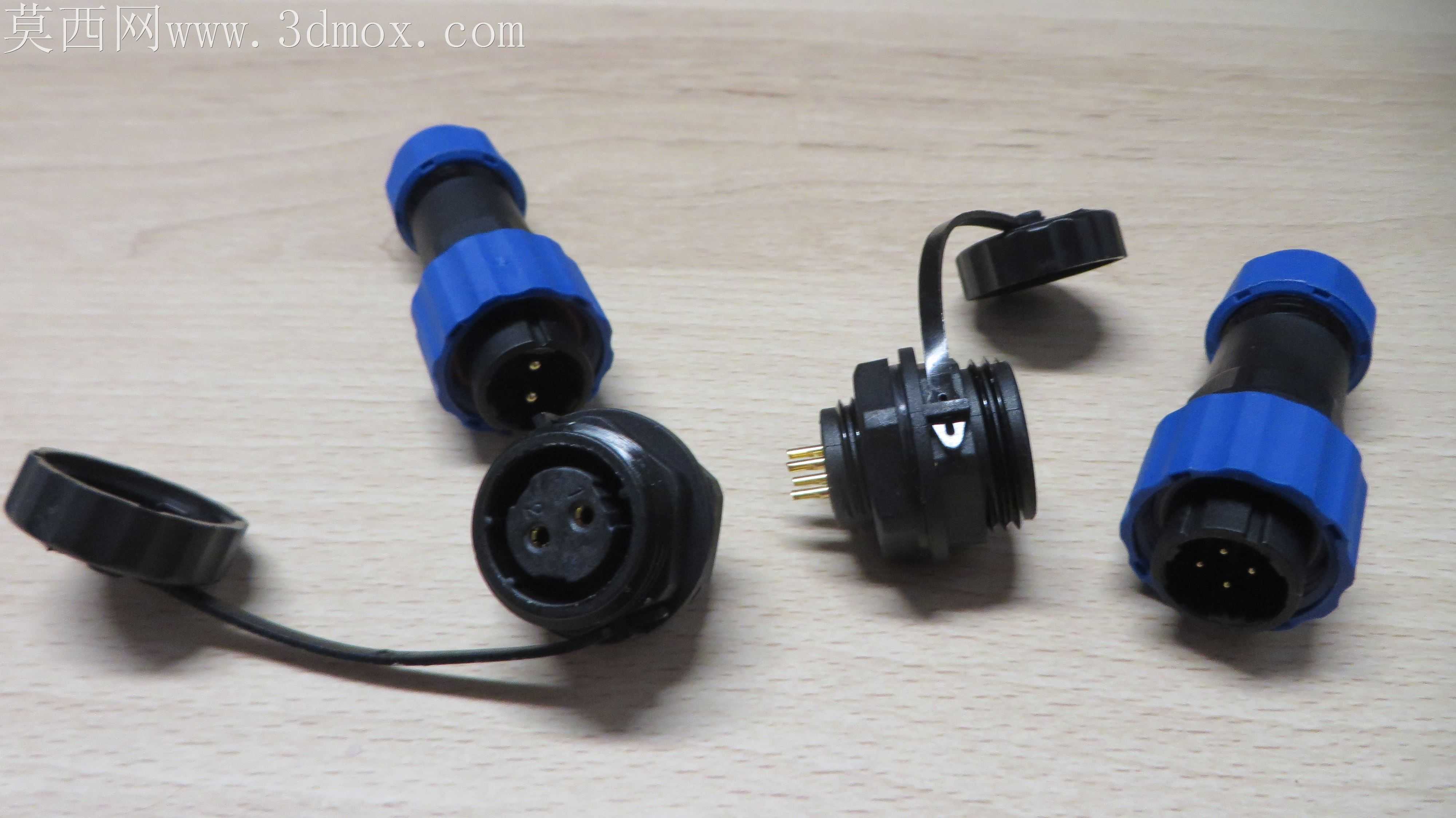

本次建模对象为SP16规格内螺纹面板安装型防水连接器，建模全程依托实物测绘完成，因无配套公头建模需求，仅针对母座及配套防护结构开展全细节三维还原。建模前期使用卡尺、直尺对实物各部位尺寸进行逐点测量，涵盖螺纹规格、壳体外径、插针孔径、锁紧螺帽尺寸、防水胶圈槽位、防护盖连接绳长度等全部结构参数，确保建模尺寸与实物偏差控制在合理公差范围内，还原产品真实装配逻辑。建模过程中优先采用参数化建模逻辑，对壳体的阶梯结构、内螺纹安装位、背部螺母锁紧槽、插针安装孔位进行分步特征构建，先绘制主体回转截面通过旋转命令生成连接器主体基座，再通过拉伸切除完成插针孔、螺纹让位槽、防水圈安装槽的细节刻画，针对外部蓝色防滑锁紧帽，单独绘制防滑齿的阵列特征，还原其周向均匀分布的防滑纹路，保证外观与实物一致。针对配套的防水防护盖，建模时还原其与连接器主体的卡扣配合结构，以及连接软绳的弯折形态，渲染阶段为不同部件匹配对应材质：主体黑色工程塑料部分设置哑光磨砂塑料材质，调整粗糙度参数还原工业塑料的哑光质感，蓝色锁紧帽部分设置稍带光泽的硬质塑料材质，区分两种塑料的视觉差异，金属插针部分设置黄铜金属材质，调整反射参数还原金属插针的金属光泽，连接软绳部分设置软质橡胶材质，还原橡胶的柔韧质感。建模过程中完整还原了从2针到7针全规格的母座内部插针排布结构，每个针位的孔径、间距均严格按照测绘尺寸制作，同时还原了面板安装的背母结构、防水密封圈的安装槽位，确保模型可直接用于装配验证、产品展示等场景，所有特征均保留建模历史，方便后续针对不同针数规格进行参数调整，模型整体装配关系清晰，各部件可单独拆分用于爆炸图制作、结构演示等用途。
