8mm轴直角固定法兰式安装支座

　　在小型自动化输送线、桌面级实验工装、3D打印设备送料机构、小型光伏追踪支架这类需要对细轴做垂直转向支撑的场景里，这类轴支座的使用频率非常高。不同于常规的通孔式轴套只能做同轴方向的轴体支撑，这款支座的核心作用是将直径8mm的光轴以90度直角的姿态固定在安装基准面上，实现轴系与安装面的垂直布局，常见于需要把水平回转运动转换为垂直方向支撑、或是将垂直轴的载荷传递到水平安装基板的结构中。

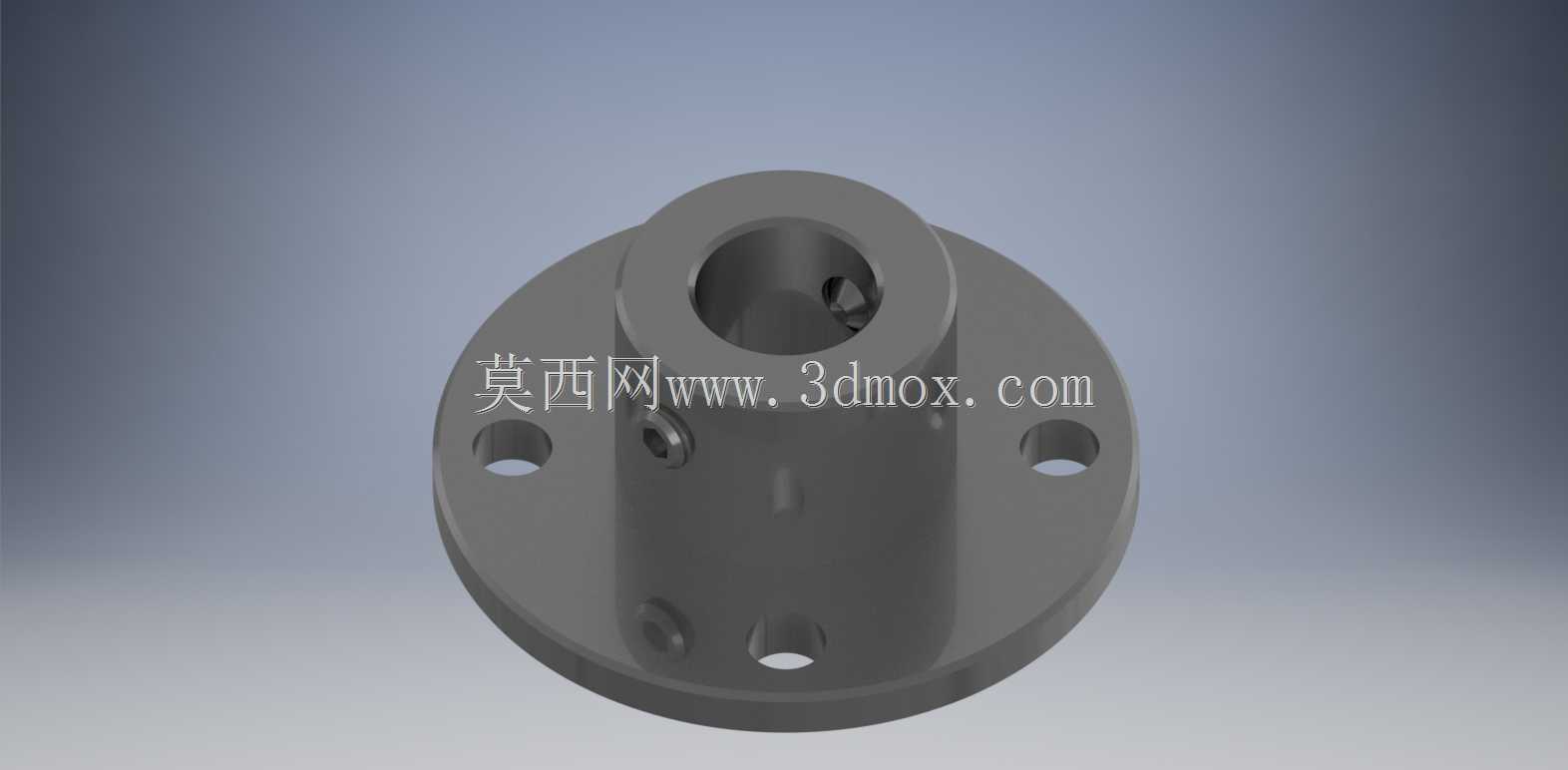

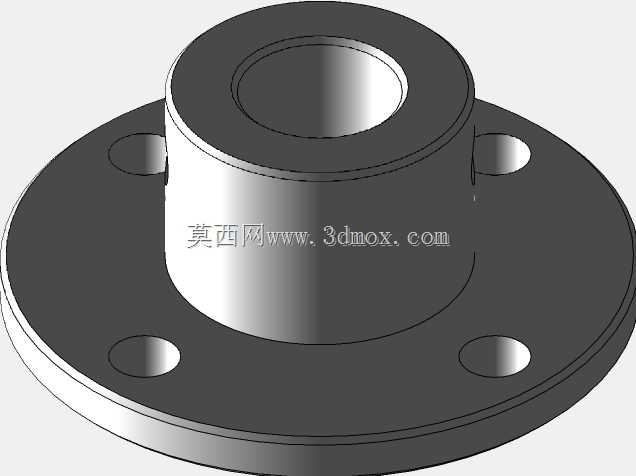

　　从结构设计逻辑来看，这款支座采用了一体式法兰底座加垂直支撑筒的结构，没有采用拼接式设计，避免了拼接缝带来的装配误差与长期载荷下的松动风险。底座为圆形法兰盘结构，盘面上均匀分布三个安装通孔，安装孔的位置避开了中心支撑筒的根部应力集中区域，安装时可以采用内六角圆柱头螺钉穿过法兰孔直接锁附在安装基板上，三个孔的布局既保证了安装后的抗扭转能力，又不会因为孔位过多增加不必要的加工成本，相比两孔安装的支座，三孔布局在承受侧向载荷时不会出现绕安装孔连线的翻转趋势，稳定性更优。

　　支撑筒部分为等直径圆柱结构，中心是直径8mm的通孔，与适配轴径采用间隙配合，方便轴体穿入调整轴向位置，筒壁上设置了径向的紧定螺钉孔，当轴体调整到目标轴向位置后，可以拧入紧定螺钉顶紧轴的外圆面，实现轴与支座的刚性固定，防止轴在运转或者受载时出现轴向窜动、周向转动的问题。紧定螺钉孔的位置做了局部沉台处理，避免螺钉头部突出筒壁，减少周边结构的干涉风险。支撑筒与法兰盘的衔接位置做了圆角过渡处理，这个细节是结构设计里很关键的点，直角衔接的话在承受轴端侧向载荷时，根部会产生非常大的应力集中，长期受交变载荷容易出现根部断裂的问题，圆角过渡可以有效分散应力，提升支座的整体抗载荷能力。

　　从安装边界尺寸来看，法兰盘的外径大于支撑筒外径，留出了足够的安装扳手操作空间，安装时不需要特殊的工装，用常规内六角扳手就可以完成锁附。支撑筒的轴向高度经过合理设计，既保证了与8mm轴有足够的配合接触长度，避免轴在支撑位置出现悬臂过长导致的挠曲变形，又不会因为筒身过高增加不必要的结构重量与占用空间。中心通孔的内壁粗糙度有明确要求，不能有明显的加工刀痕，否则穿轴时会刮伤轴的外圆面，也会影响轴调整位置时的顺畅度。

　　在实际选型使用时，需要注意几个工程细节：首先是安装面的平面度要求，如果安装基板对应位置平面度太差，锁附法兰螺钉时会导致支座本体出现微变形，进而让中心孔的轴线与安装面的垂直度超差，最终导致轴安装后出现偏斜，运转时产生额外的径向载荷，加快轴与配合件的磨损；其次是紧定螺钉的顶紧力度，不要过度拧紧，否则会导致支撑筒的中心孔出现微变形，把轴抱死，后续调整轴向位置时会非常困难，甚至会在轴表面顶出明显的凹痕，影响轴的重复拆装使用；如果是用于有振动的工况，可以在紧定螺钉的端头加装尼龙顶块，或者在轴的对应位置加工定位凹坑，既可以保证固定可靠性，又不会损伤轴的表面。

　　这类支座相比角码加轴套的组合式固定方案，集成度更高，装配累积误差更小，不需要额外调整轴套与角码的相对位置，安装效率更高，很适合批量设备的装配使用。在做三维建模时，需要重点关注法兰安装孔的位置度、中心孔与法兰安装面的垂直度、紧定螺钉孔与中心孔的同轴度这几个形位公差，这些参数直接决定了零件加工完成后能不能顺利装配，以及安装后的轴系精度是否满足设计要求。建模时还要注意把根部圆角、螺钉孔沉台这些细节特征做出来，不要因为是小零件就忽略工艺细节，很多时候小支座的失效恰恰是因为这些工艺细节没有考虑到位，导致设备运行过程中出现支撑松动、轴偏斜的问题，影响整台设备的运行精度。
