CN3791太阳能充电控制电路板结构设计

　　在离网小型光伏供电系统、户外便携储能设备、分布式低功耗传感节点供电场景中，太阳能充电控制板是衔接光伏输入与储能电池的核心功能部件，本次建模的CN3791架构充电板，针对单节锂电池的太阳能最大功率点跟踪充电需求完成结构还原，可直接用于小型光伏供电产品的结构适配、安装干涉校验与整机装配模拟。从实际使用场景来看，这类充电板常被集成在户外太阳能庭院灯、便携太阳能充电包、野外环境监测传感节点、小型离网光伏供电装置中，负责将太阳能板输出的波动直流电压转换为适配锂电池充电的稳定输出，同时具备过充保护、输入反接防护、充电状态指示的基础功能，避免光伏输入电压波动、接反等异常情况损坏后端储能电池。从结构设计层面看，

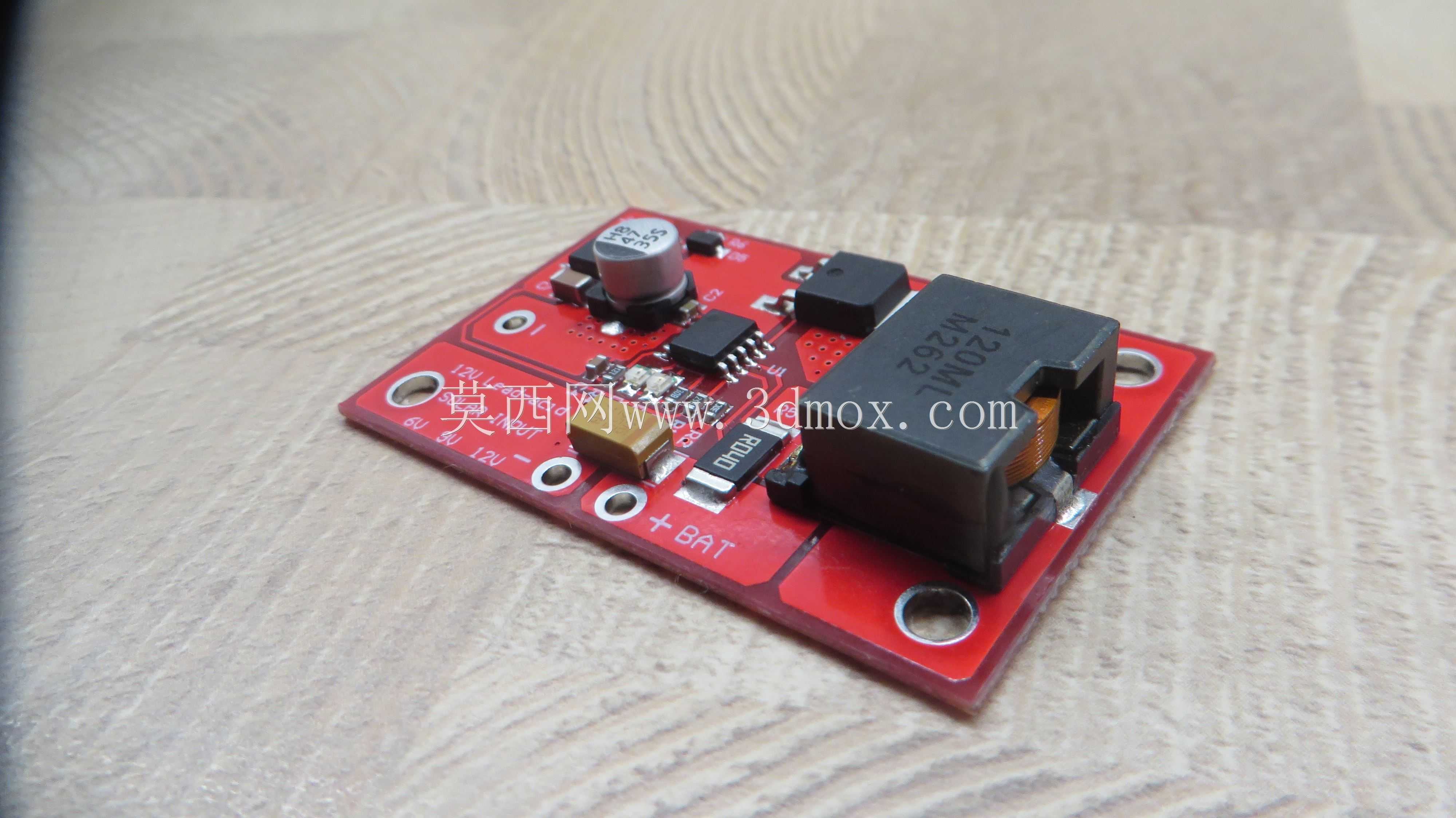

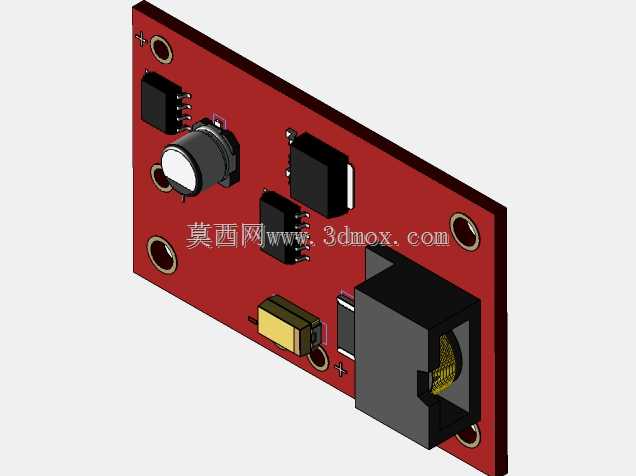

　　建模过程中完整还原了PCB板的安装孔位、板载元器件的高度边界与布局位置：PCB基板采用FR-4常规板厚设计，四个角位预留了直径3.2mm的固定安装孔，孔位中心距严格匹配通用小型充电模块的安装尺寸，可直接适配M3规格的铜柱或螺丝完成固定，安装孔边缘做了露铜接地处理，固定时可通过铜柱实现与设备壳体的共地，提升模块的抗干扰能力。板上元器件的布局遵循功率回路最短原则：输入端的DC座布置在板边位置，方便外部太阳能板的接线插拔，输入路径上依次布置输入滤波电解电容、续流二极管、功率电感，大电流走线做了加宽处理，建模时还原了走线对应的露铜锡层厚度，避免结构装配时与周边壳体产生绝缘间隙不足的问题；CN3791主控芯片布置在板卡中部，周边的采样电阻、

　　反馈电容紧贴芯片引脚布置，减少信号走线长度，降低采样误差；输出端的BAT接线端子布置在板卡另一侧，与输入端保持足够的安全间距，避免输入输出接线交叉干扰，板上预留的状态指示灯位置对应壳体开孔位置，装配后可直接观察充电状态。设计过程中充分考虑了不同应用场景的安装边界：板卡整体最大高度由板上的功率电感与电解电容决定，最高元器件高度不超过12mm，可适配厚度15mm以上的超薄壳体安装需求；所有元器件的焊盘位置、引脚间距都按照实际SOIC封装、0805阻容封装、功率器件封装的标准尺寸建模，可直接用于后续的PCB开模验证、元器件布局干涉检查，也可用于整机装配时的结构匹配，提前排查接线端子与壳体结构、固定件与元器件之间的碰撞问题。从功能适配角度，

　　该结构模型还原了板卡的所有外部接口位置，在做整机结构设计时，可直接导入模型完成太阳能输入接口、电池输出接口的位置对齐，避免后期开模后出现接口错位、接线长度不足的问题；板上的散热焊盘位置也做了对应还原，功率器件下方的露铜散热区域可对应壳体的散热结构设计，保证大电流充电时的热量可顺利导出，避免模块过热降额。对于户外使用场景，建模时也考虑了板卡的绝缘边界，所有高压差位置的元器件间距都满足安规要求，结构设计时可直接在板卡表面喷涂三防漆，不会因为元器件间距不足导致绝缘性能下降，适配野外高湿、多尘的使用环境。
