6mm轴径车轮连接六角适配接头

　　在小型轮式移动机构、桌面级移动机器人、模型车改装以及小型输送线从动轮组的装配场景中，轴与车轮的同轴连接、周向防松一直是结构设计里容易被忽略却直接影响运行稳定性的细节。很多现成的成品车轮安装孔位与驱动轴、从动轴的直径不匹配，或是车轮自带的连接螺纹与轴端固定结构无法适配，这时候就需要专门的转接零件来填补安装间隙，同时保证扭矩传递的可靠性，这款六角适配接头就是针对这类轴径6mm的轮组连接需求设计的转接构件。

　　从实际使用场景来看，这类适配器常应用在小型AGV从动轮、智能小车驱动轮、比例模型车轮组、小型输送线托辊的端部连接位置，解决轴件与车轮安装孔尺寸不匹配、周向固定不可靠、轴向容易窜动的问题。不同于简单的轴套类零件，这款接头采用外六角的主体结构，一方面六角面可以和车轮自带的六角安装沉孔形成形面配合，相比光面过盈配合能传递更大的扭矩，避免车轮在启停、换向时和接头发生相对滑转，另一方面在装配时可以用开口扳手卡住六角面拧紧，不需要额外的工装固定接头本体，大幅提升现场装配的便利性。

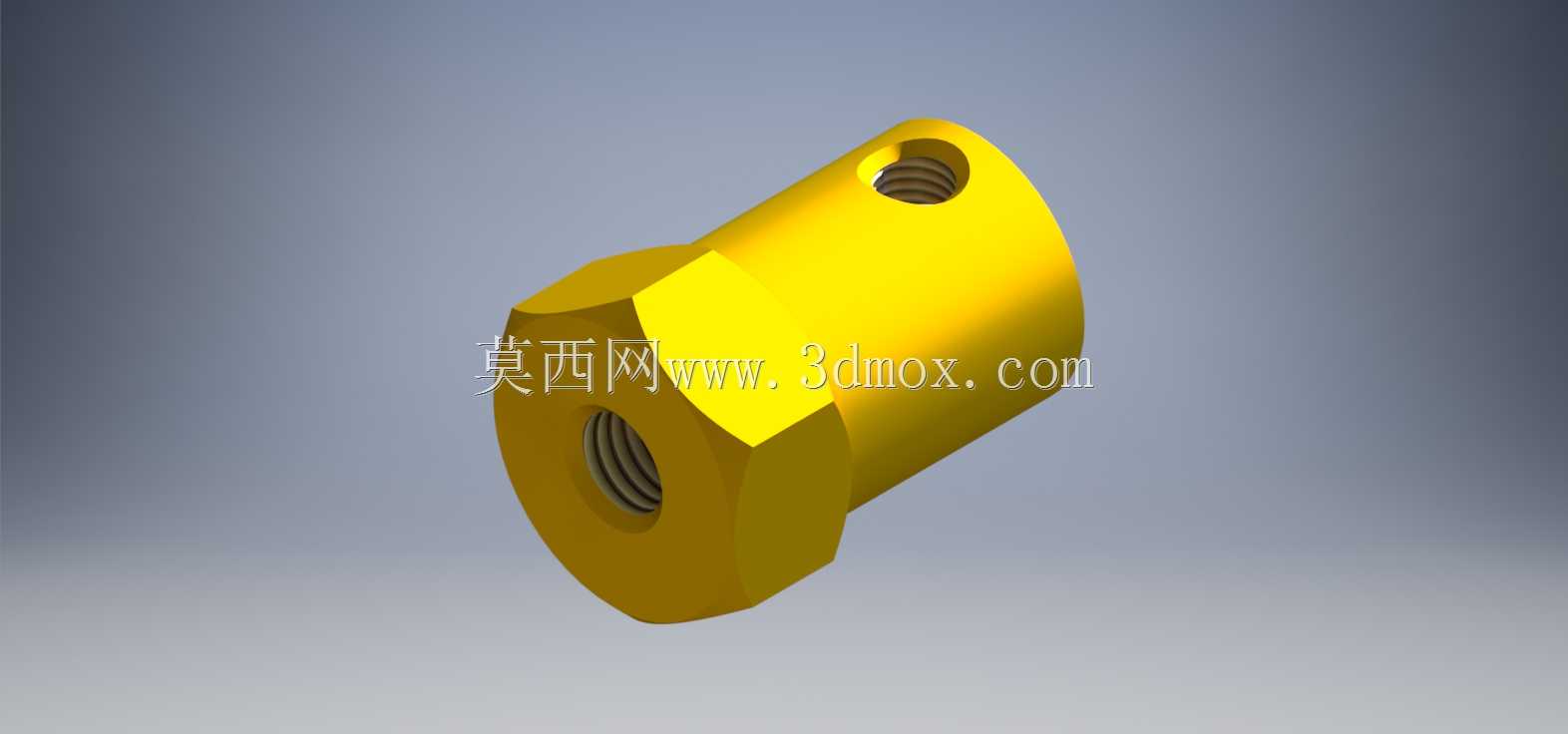

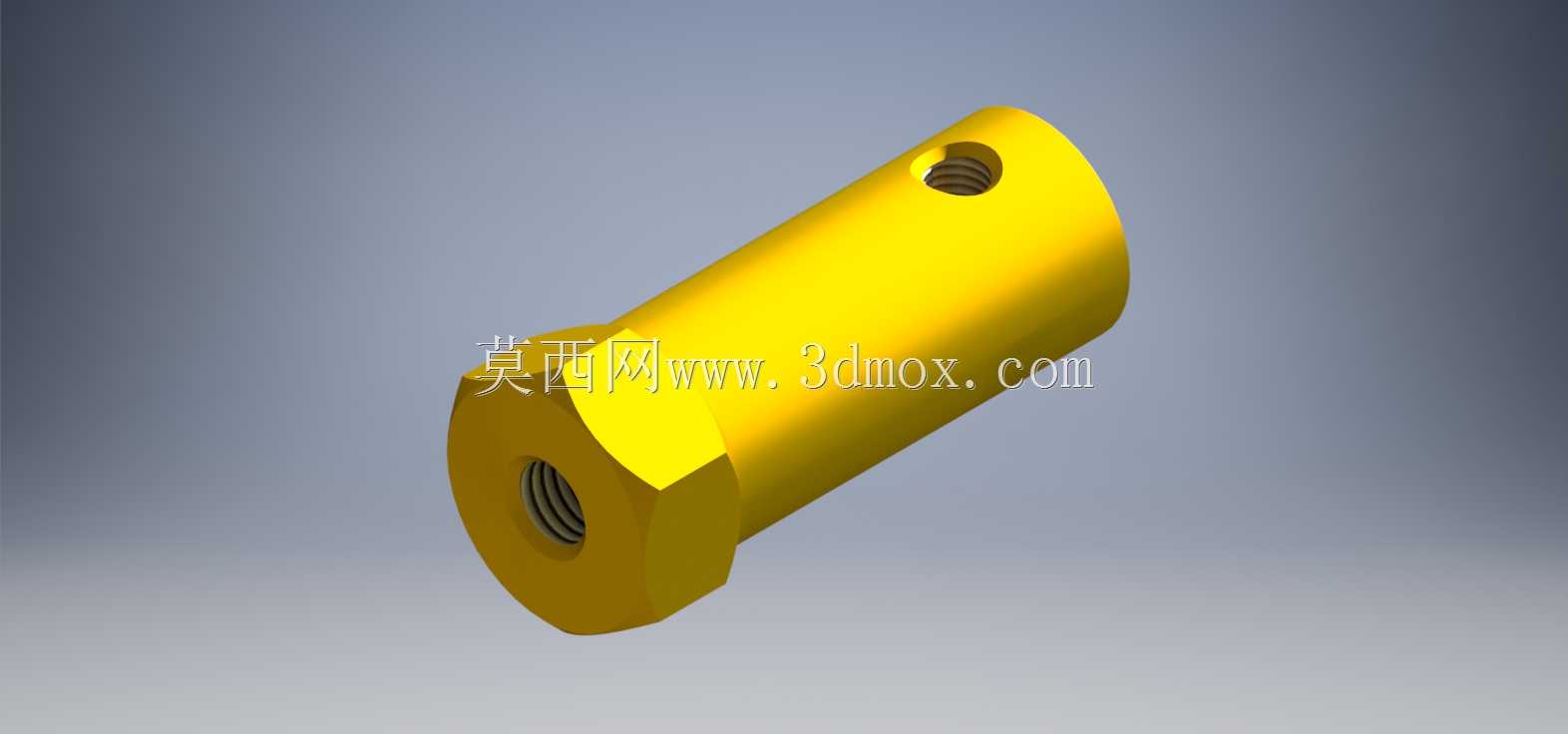

　　在功能设计上，接头内部沿轴向加工有贯通的内螺纹，适配M4规格的车轮固定螺丝，用来从车轮外侧将车轮锁紧在接头端面上，保证车轮和接头的轴向固定可靠；接头的侧壁垂直于轴向加工有一个M3规格的螺纹孔，用来安装侧置紧定螺钉，当接头穿入6mm直径的轴之后，拧紧这个M3紧定螺钉，螺钉端部会顶在轴的表面，将接头和轴牢牢锁死，避免接头沿轴的轴向窜动，同时也能辅助传递周向扭矩，防止接头和轴之间发生相对转动。这种双固定的结构设计，既保证了车轮和接头之间的连接强度，也保证了接头和轴之间的固定可靠性，即使在频繁正反转、有冲击载荷的小型移动设备上，也不容易出现松脱、滑转的问题。

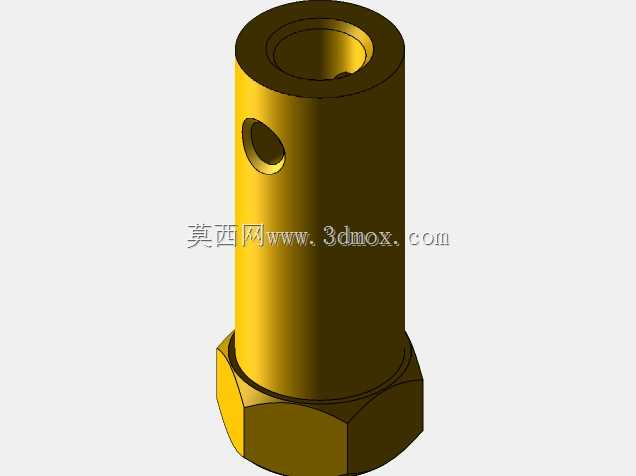

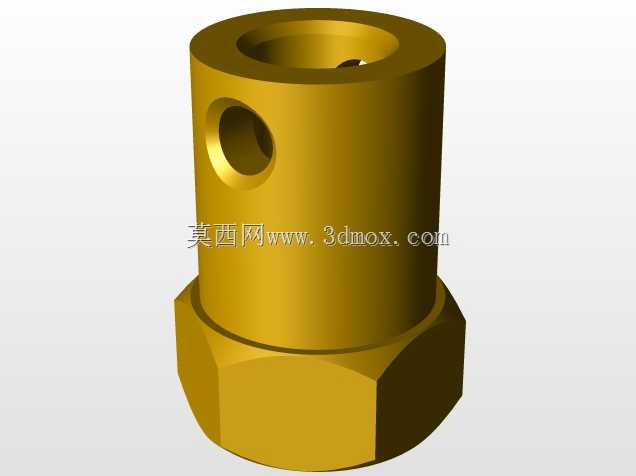

　　尺寸边界方面，这款接头提供两种常用的轴向长度规格，分别为30mm和18mm，适配不同安装深度的车轮轮毂，设计人员选型时可以根据轮毂的沉孔深度选择对应长度的接头，避免接头过长突出轮毂表面、或是过短导致螺纹啮合长度不足的问题。接头适配的轴径为固定6mm，在做结构设计时，只要对应位置的光轴直径为6mm，不管是金属轴还是硬质塑料轴，都可以使用这款接头做轮组连接；需要注意的是，轴表面最好加工一个小的平面凹坑，对应紧定螺钉的顶紧位置，这样可以进一步提升防松效果，避免紧定螺钉在长期震动下从轴表面滑脱。

　　从建模设计的思路来看，这款零件的建模逻辑并不复杂，但细节处的公差配合需要重点考量：首先是外六角的对边尺寸，需要和对应车轮的六角沉孔做小间隙配合，保证接头可以顺利插入沉孔，同时不会有过大的旷量；轴向的M4内螺纹需要保证和接头外圆的同轴度，否则锁紧车轮后会出现车轮偏摆、转动时跳动量过大的问题；侧壁的M3螺纹孔需要保证轴线和接头主轴线垂直相交，否则紧定螺钉顶紧时会出现偏载，导致接头在轴上出现歪斜，影响轮组的转动平顺性。另外，接头的所有棱边都做了小的倒角处理，既避免装配时锐边划伤操作人员，也能引导接头顺利插入车轮的沉孔，提升装配效率。

　　在实际选型应用时，设计人员需要提前核算传递的扭矩大小，这款接头的结构更适合负载不大的小型轮组，如果是大负载的轮系连接，还需要额外增加平键配合来提升扭矩传递能力，但对于桌面级设备、小型模型、轻型输送机构的轮组连接来说，这种紧定螺钉加形面配合的结构已经完全满足使用需求，而且零件体积小、加工难度低，不管是金属切削加工还是3D打印小批量制作都很容易实现，安装维护也十分方便，不需要复杂的专用工具，只用普通的内六角扳手和开口扳手就能完成全部装配操作。
