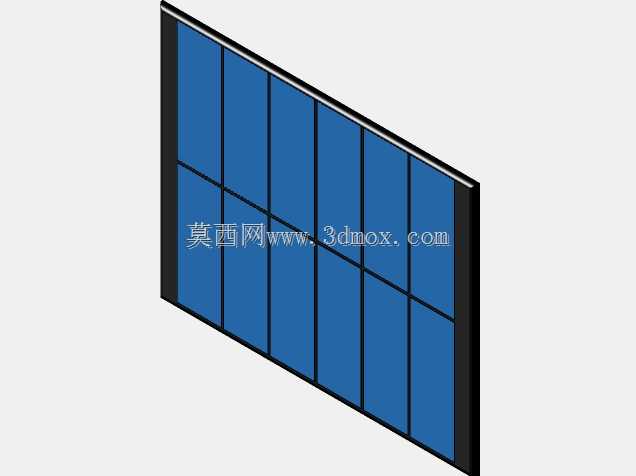

136x110mm规格薄型太阳能电池板结构

　　在小型离网光伏供电系统的结构选型阶段，这类小尺寸薄型太阳能电池板是适配低功耗户外电子设备的核心供能部件，常被用于户外环境监测传感节点、小型太阳能照明装置、便携数码充电配件、分布式微型光伏供电点位的能量采集端，相比大尺寸常规光伏组件，它的安装适配性更强，不需要预留大面积的布设空间，也不需要配套重型固定支架，仅需简单的粘接或者小型压片就能完成固定，很适合对安装空间、整体重量有严格限制的应用场景。

　　从实际使用的功能特性来看，这款电池板采用常规晶硅电池片的排布逻辑，面板区域做了分块电池片的栅格布局，表面覆盖透光防护层，边缘做了封边结构处理，能够在户外露天环境下抵御常规的雨水淋溅、浮尘附着，同时保证光线入射效率，满足小功率场景下的光电转换输出需求。2mm的整体厚度控制，让它可以嵌入到各类设备的外壳表面，和设备本体做到齐平安装，不会额外增加设备的外凸尺寸，避免在使用过程中因为突出结构造成磕碰损坏，也能降低户外布设时的风阻影响，提升长期使用的结构稳定性。

　　做这款结构的三维建模时，首先要明确安装边界的约束条件：整体长宽严格控制在136x110mm，厚度方向不超过2mm，所有的结构特征都要在这个尺寸边界内排布，不能出现超差的结构。建模过程中不需要还原电池片内部的半导体层细节，重点还原外部的装配特征：包括面板表面的电池片排布栅格、边缘的封边边框结构、整体的厚度分层关系，保证模型在做设备整体装配时，可以准确匹配安装位的尺寸，检查和周边结构的干涉情况。很多工程师在做小型光伏供电设备的结构设计时，往往会忽略电池板的厚度公差和边缘封边的宽度尺寸，导致装配时出现面板装不进预留槽位，或者压合时压到电池片有效受光区域的问题，这个模型在建模时就把封边的宽度、面板分层的厚度差都做了准确的还原，能直接用于装配干涉检查，不需要二次调整尺寸。

　　在不同的应用场景下，这款电池板的安装方式也有区别：如果是用在户外传感节点上，一般会在设备外壳上预留和电池板长宽匹配的沉槽，把电池板嵌入槽内后用密封胶做周边封固，既能保证防水性能，也能让设备外表面保持平整；如果是用在便携充电类产品上，会在电池板背面加贴缓冲泡棉，再通过卡扣结构固定在产品外壳上，方便后期维护更换；如果是做小型DIY光伏装置，也可以直接用双面胶把电池板粘贴在安装基座上，不需要额外的固定结构。建模时把背面的平整安装面也做了还原，不管是模拟粘接、卡扣固定还是压片固定的装配状态，都能准确贴合安装基准面，不会出现装配间隙模拟失真的问题。

　　从结构设计的合理性角度来看，这款电池板的长宽比例接近常规小型数码设备的外壳比例，不需要做额外的裁切就能适配很多现成的小型设备外壳，2mm的厚度也和多数薄型电子设备的外壳壁厚匹配，嵌入安装后不会影响设备的整体轻薄化设计。表面的电池片分块排布，也符合小尺寸光伏组件的常规串并联布局逻辑，模型上的栅格分块位置和实际产品的电池片排布一致，在做外观渲染或者结构展示时，能真实还原产品的实际外观，不会出现和实物不符的结构错误。对于做小型光伏产品结构开发的工程师来说，这个模型可以直接导入到装配体中，作为外购标准件来使用，省去了自行测绘建模的时间，也能避免自行建模时的尺寸偏差导致的装配问题，提升整体的设计效率。
