MCP73871充电管理转接电路板

　　这款MCP73871转接板主要面向便携电子设备、小型通讯终端的锂电池充电管理场景，在手持检测设备、小型物联网通讯节点、便携数据采集终端这类需要兼顾路径管理与锂电池充电的设备中，能够直接作为核心电源管理载体使用，省去工程师从芯片级搭建充电电路的重复工作。板载核心的MCP73871是高集成度的线性充电管理芯片，本身支持电源路径管理功能，可在接入外部供电时同时为系统负载供电与锂电池充电，当外部供电断开时自动切换到锂电池为系统供电，不会出现供电断档的问题，这一特性对于需要持续运行的通讯类设备来说尤为关键，能避免设备在插拔外接电源时出现重启、数据丢失的问题。

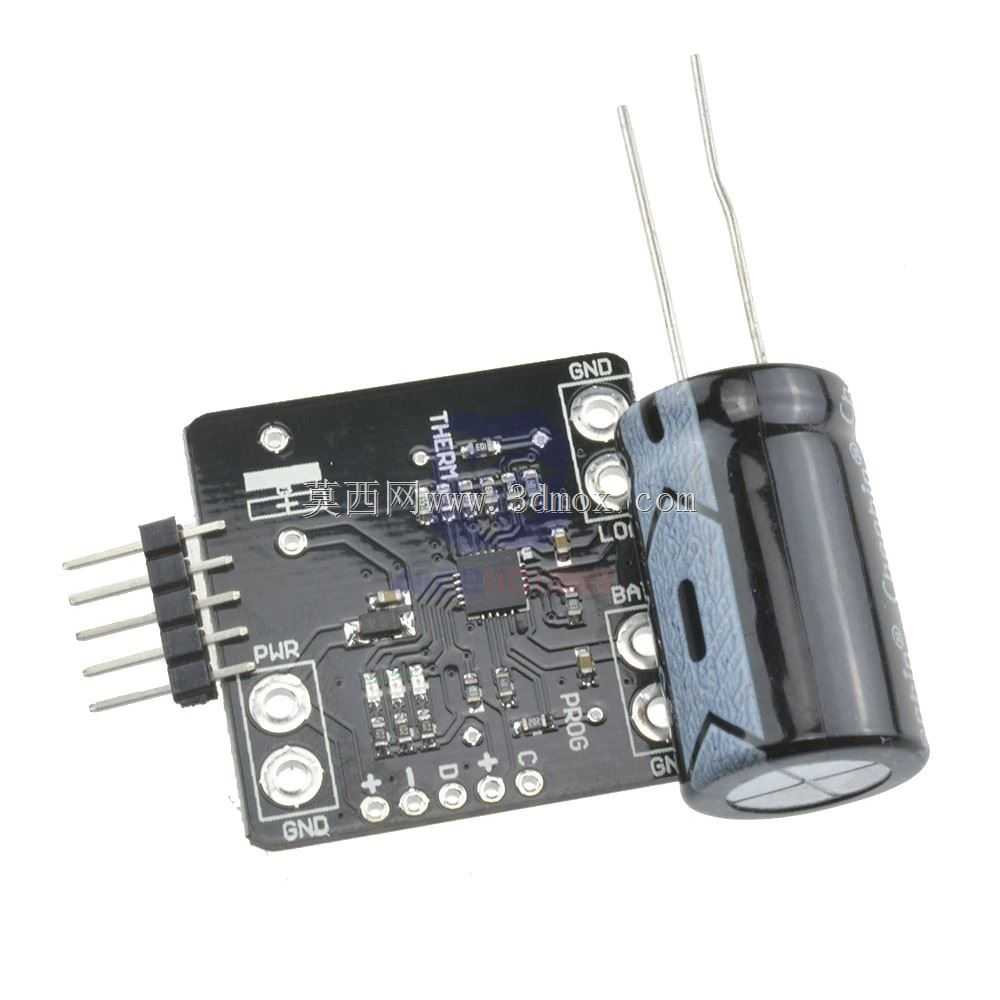

　　从电路设计层面来看，转接板将芯片的所有关键引脚都引出到标准2.54mm间距排针上，包括电源输入引脚、电池连接引脚、充电状态指示引脚、系统负载输出引脚、充电电流设置引脚，工程师在开发阶段可以直接通过杜邦线连接到主控板进行功能验证，不需要自行绘制芯片的外围电路，能大幅缩短原型验证的周期。板上预留的大尺寸电解电容主要作用是平滑输入输出纹波，在外部供电出现瞬时波动、或者负载突然跳变时提供足够的储能缓冲，避免芯片因为电压瞬变出现工作异常，电容的容值与耐压参数经过匹配计算，刚好适配芯片最大1A充电电流下的纹波抑制需求，不需要额外外接滤波元件。

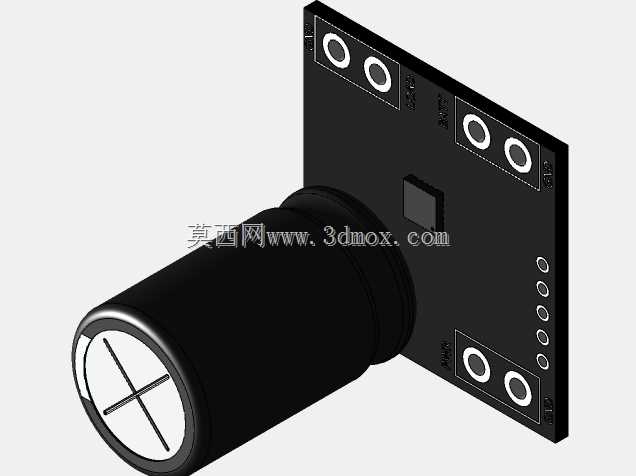

　　安装边界方面，整块PCB采用FR-4玻纤板材，板厚1.6mm，整体外形为矩形，四个角预留了标准M2安装孔位，孔位间距经过统一规划，可以直接固定在通用原型外壳的安装柱上，也可以通过铜柱堆叠在其他功能板上方，不会和周边的接插件、结构件产生干涉。排针的排布方向统一朝向板边一侧，外接电解电容的安装位置避开了排针插拔的操作空间，焊接完成后电容本体不会遮挡排针，也不会和板上的其他贴片元件产生空间冲突，在进行结构堆叠时，电容的高度尺寸也纳入了整体安装高度的计算，整体装配完成后的最高点不超过电容顶部，方便在紧凑的设备外壳内部进行布局。

　　功能特性上，这款转接板完整保留了MCP73871芯片的全部原生功能，包括预充电、恒流充电、恒压充电的完整充电流程，支持充电电流通过外部电阻进行配置，可适配不同容量的单节锂电池，同时具备充电过流保护、芯片过热保护、电池反接保护的基础防护能力，板上丝印清晰标注了所有引脚的功能定义与正负极方向，避免接线时出现极性接反的错误。在实际设备开发中，这类成熟的转接板既可以用于前期的功能原型验证，也可以在小批量试产阶段直接作为功能模块集成到最终产品中，减少电源部分的调试工作量，让工程师可以将更多精力放在核心通讯功能的开发上。板上的状态指示引脚可以外接LED指示灯，直观显示当前的充电状态、供电状态，不需要额外添加检测电路就能实现基础的人机交互提示，对于小型通讯设备的开发来说，这种高度集成的转接模块能够有效降低电源部分的设计门槛，减少因为电源电路设计不当导致的充电故障、供电不稳定等常见问题。
