低成本粉尘检测用空气质量传感模块结构

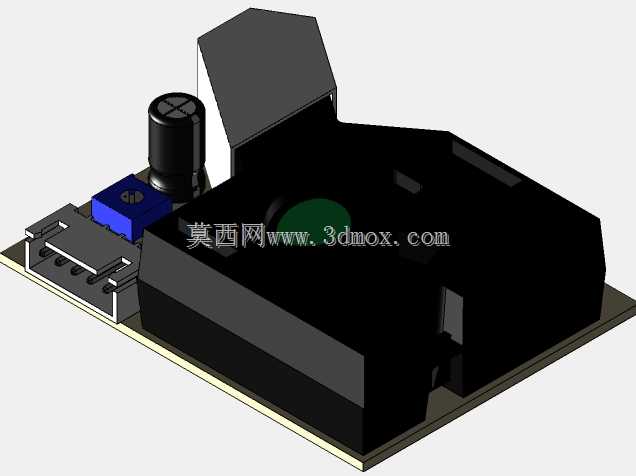

　　在民用空气质量监测、小型新风系统适配、低成本环境检测节点搭建这类场景里，光学式粉尘传感模块是核心采样部件，这款适配Shinyei PPD42NS的结构设计，完全围绕实际装机的落地需求做了细节调整，没有照搬原厂公版的外壳塑型逻辑。从实际装机的边界来看，整个模块的安装基面预留了标准2.54mm间距的接插位置，适配通用的JST-XH-2.54连接器，不需要额外做转接板就能直接对接常见的单片机最小系统板，安装孔位的避让距离刚好匹配市面通用的SetSquare Trimpot CPOL-2.5-6.5-11.5电位器的调节空间，装机后不需要拆外壳就能完成灵敏度校准操作，这点在批量组装小型检测设备的时候能省下不少调试工时。气路结构的设计上，

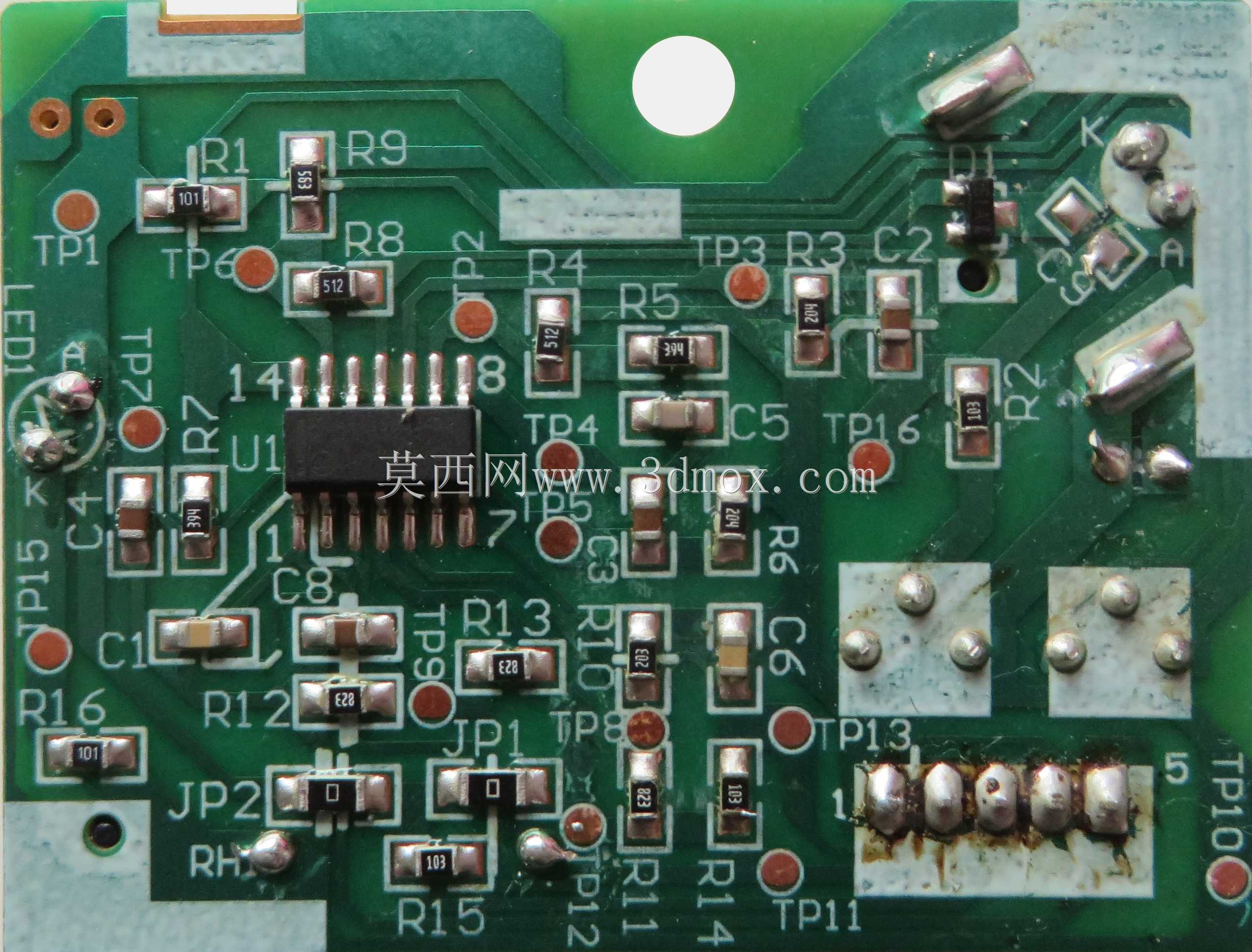

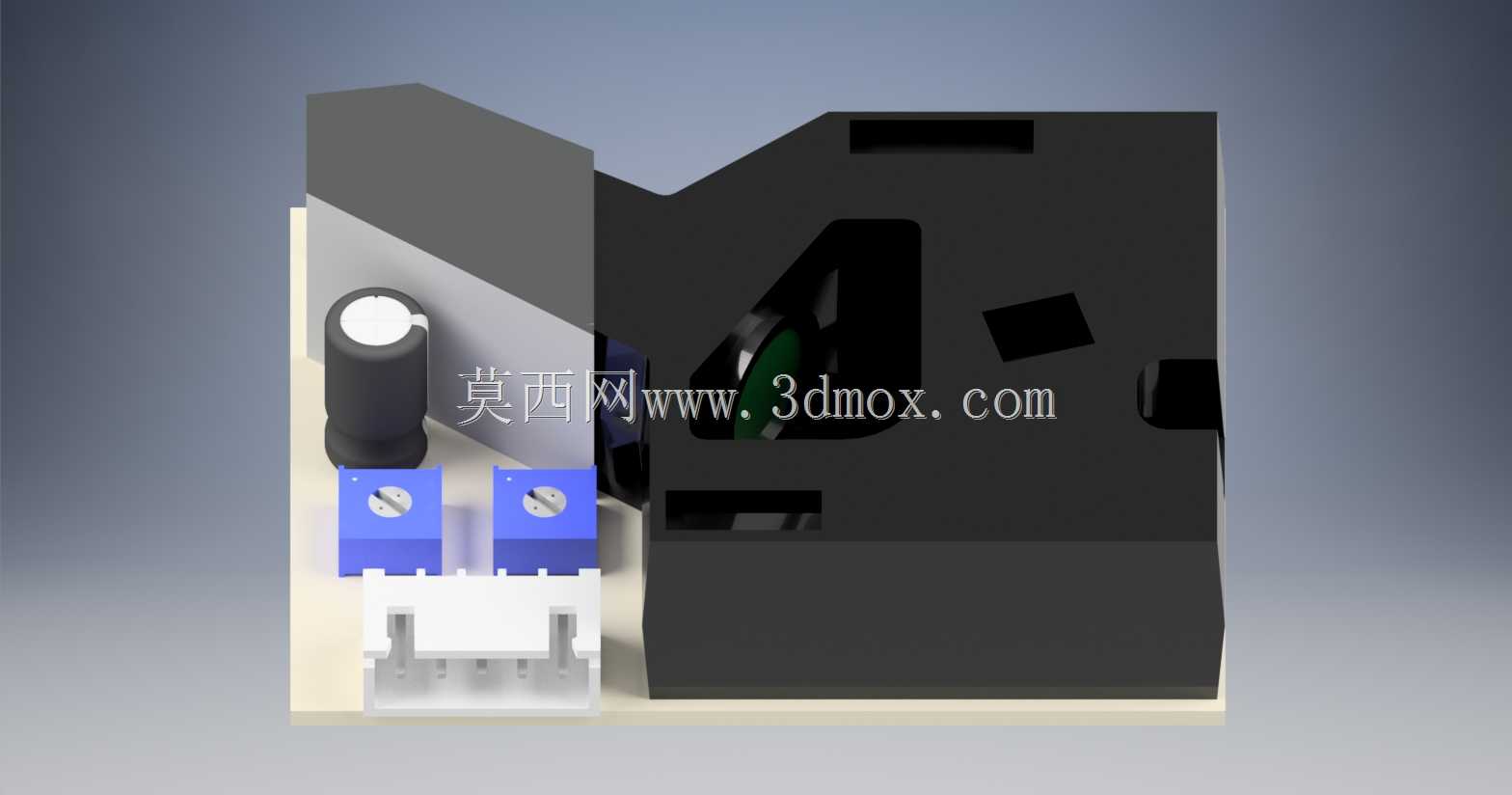

　　没有沿用原厂外壳的窄进风槽结构，而是把进风区域的塑料罩轮廓做了微调，扩大了采样气室的进风截面，同时保留了原光学暗室的遮光角度，避免外界杂光进入散射采样区干扰检测精度，暗室内部的挡光筋位置完全匹配原厂发光管和接收管的安装角度，不会因为塑壳形状调整出现光路上的偏移。电路部分的结构避让做了充分考量，板载的两个可调电位器周围预留了1.2mm的安全间隙，电解电容的安装位置做了对应的沉台设计，避免外壳装配时压碰到元件引脚造成短路，引脚引出部分没有使用原厂的定制接插件，而是改用通用的直插引脚座结构，兼容常规的2.54mm排针连接，在小批量打样制作的时候不需要单独采购定制接插件，大幅降低物料采购的复杂度。实际装配的公差控制上，

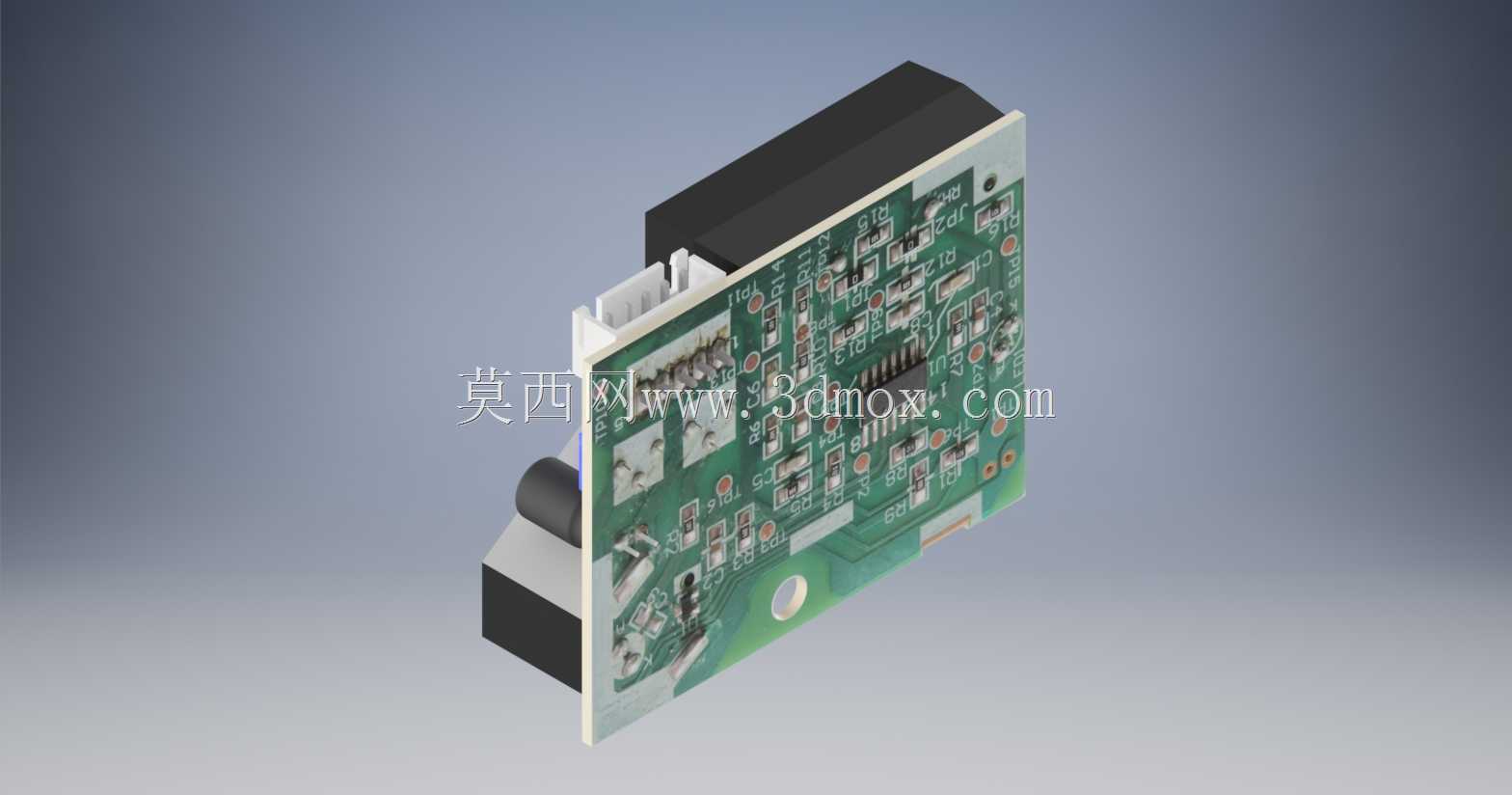

　　塑壳和基板的配合间隙控制在0.15mm以内，上下壳的卡扣位置做了0.2mm的导入斜角，徒手就能完成装配不需要额外打胶固定，同时暗室部分的配合面做了一圈遮光凸台，装配后能完全阻隔环境光线进入采样区，即使在强光直射的设备外壳内部，也不会出现检测数值跳变的问题。从安装适配性来说，整个模块的外轮廓尺寸兼容市面上常见的激光粉尘传感器的安装孔位，替换原有传感器的时候不需要修改设备内部的安装支架，直接固定即可完成硬件替换，气路的进出风方向也和通用传感器保持一致，不需要调整设备内部的风道结构。在做结构建模的时候，所有元件的占位都按照实际焊接后的成品尺寸做了还原，包括引脚焊接后的突出高度、电位器调节帽的突出尺寸、接插件的插拔预留空间，

　　导出的装配模型可以直接导入设备整体装配里做干涉检查，不需要再单独对每个元件做尺寸修正。针对实际使用中容易出现的积尘问题，气室内部的导流面做了顺滑的斜面处理，没有容易积灰的直角死角，长期使用的时候大颗粒粉尘会顺着斜面滑出采样区，减少积尘对光学部件的污染，延长模块的校准周期。电路部分的固定柱高度刚好匹配1.6mm厚度的标准FR4电路板，装配后电路板不会出现翘曲，避免光学元件因为电路板变形出现角度偏移，影响检测的线性度。
