多工位旋转式激光打标设备结构设计

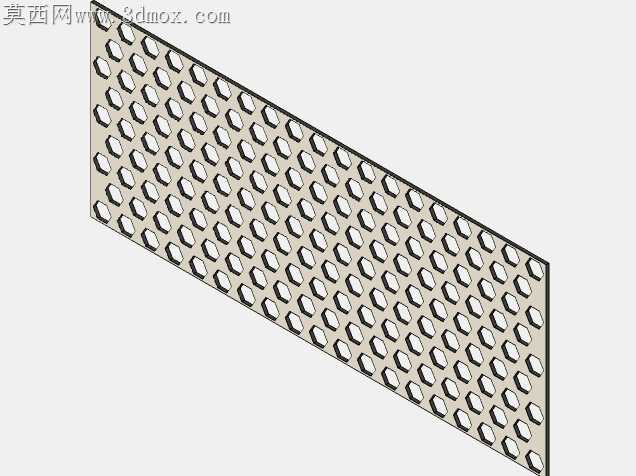

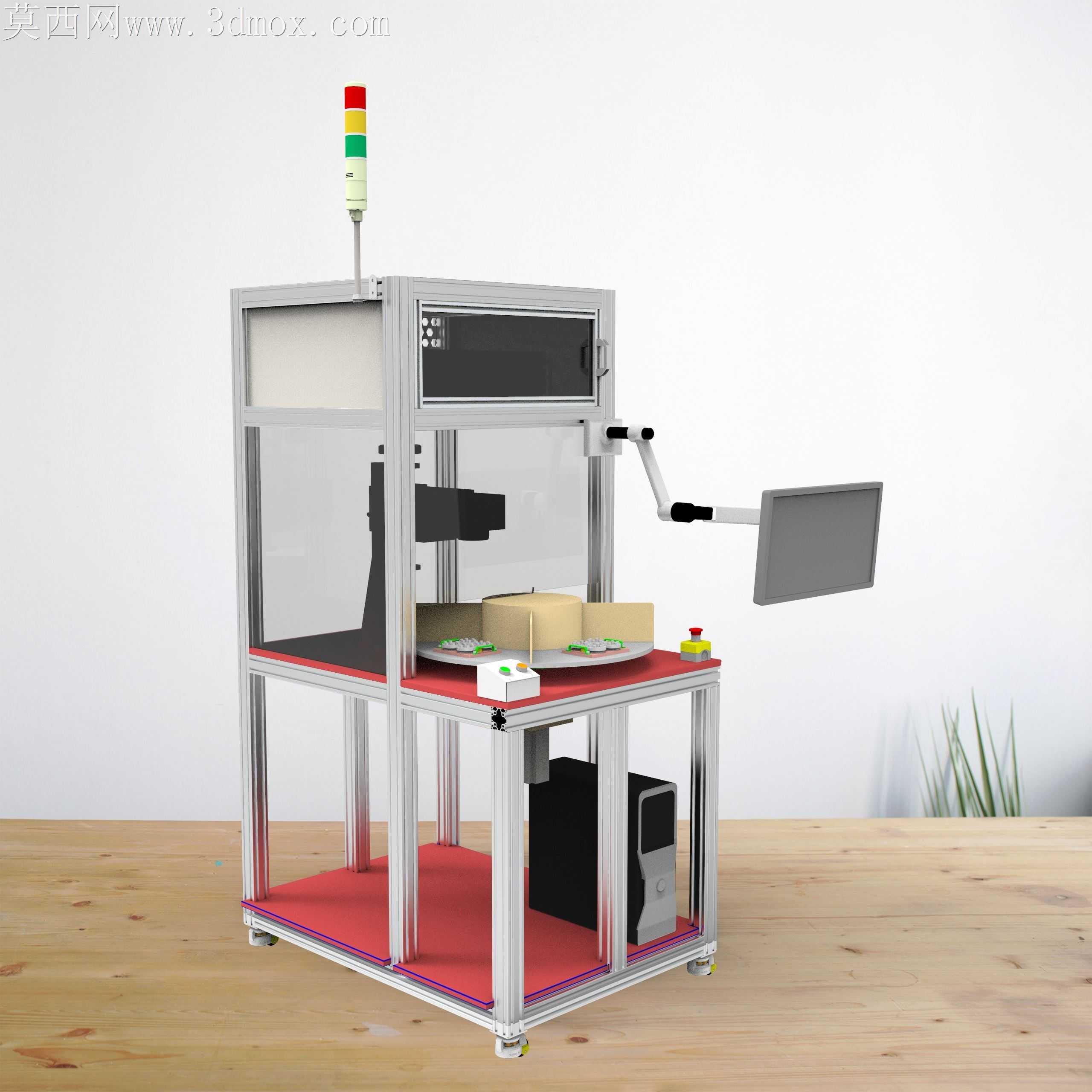

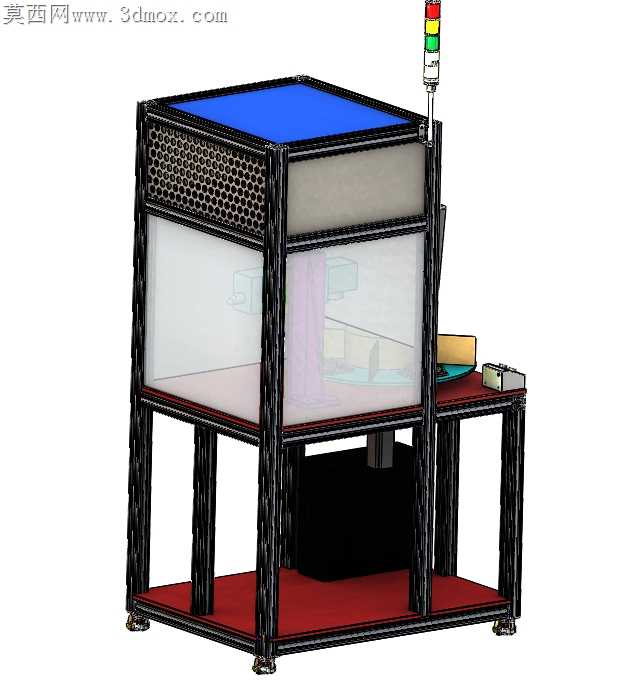

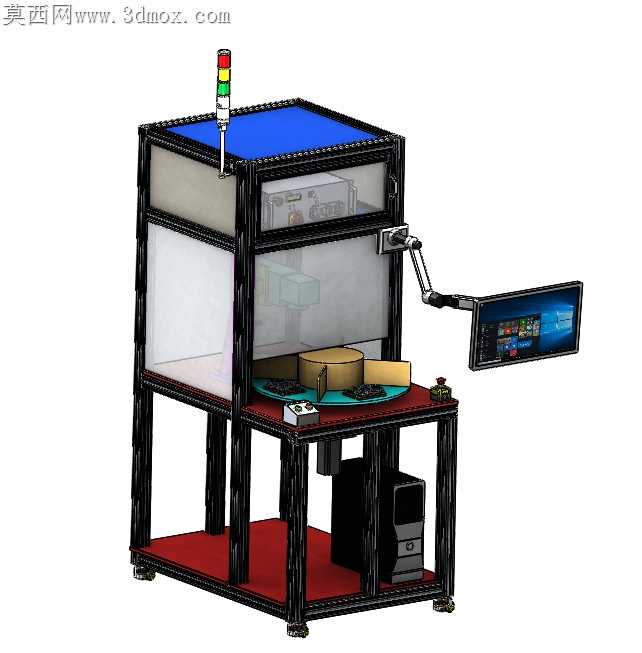

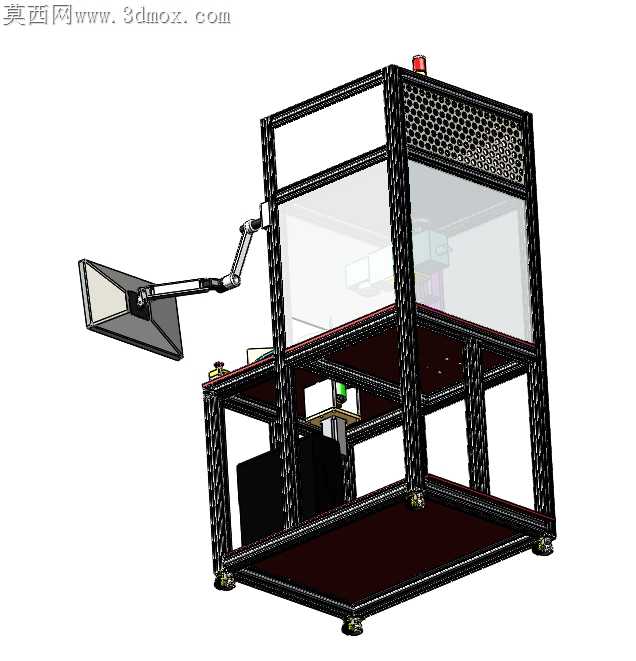

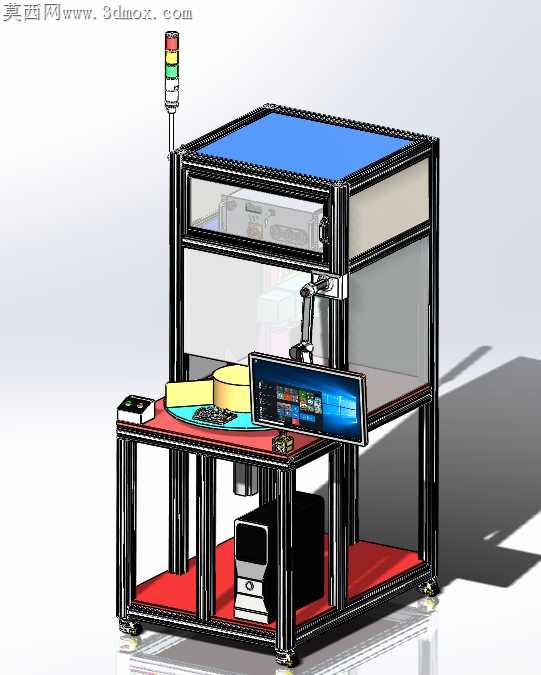

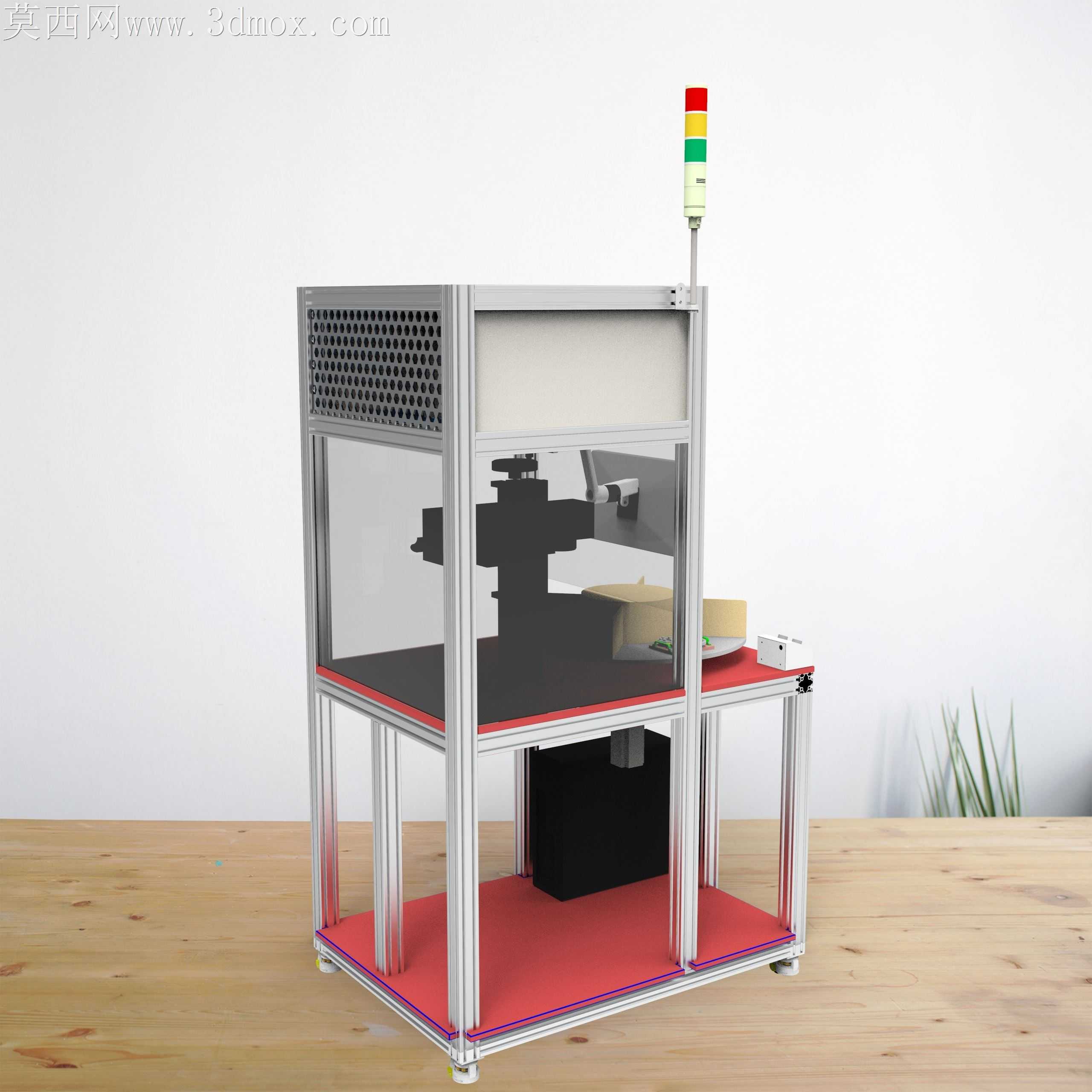

本作品为多工位旋转式激光打标设备的三维设计方案，整体采用RTR-60-60双槽铝型材搭建主体机架，建模阶段严格遵循工业铝型材的装配公差标准，对型材连接角件、端面封板、脚轮安装座等细节均做了1:1还原，确保模型可直接用于生产装配参考。设备主体分为上下两层功能区，下层为电气安装舱，预留了工控机、激光发生器、驱动控制器的安装位，舱门采用可拆卸式钣金结构设计，兼顾散热与后期维护便利性；上层为作业工位区，搭载多工位旋转转盘，可同步放置多个待加工工件，配合旋转分度结构实现工件的自动上下料切换，大幅提升单批次打标作业的加工效率。设备顶部安装标准三色警示灯，可实时反馈设备运行、待机、故障三种工作状态，操作端采用可调节悬臂结构连接触控显示屏，操作人员可根据作业站位灵活调整屏幕角度与高度，操作按钮盒与急停按钮布置在工作台前侧边缘，符合人体工学操作逻辑，可快速触发紧急停止指令保障作业安全。建模过程中对各运动部件做了干涉检查，旋转转盘的转动路径、悬臂的摆动范围、激光打标头的升降行程均无结构冲突，渲染阶段针对不同部件赋予了对应材质：铝型材机架采用哑光银白金属材质，层板采用红色防静电胶皮材质，透明防护围挡采用高透亚克力材质，钣金外壳采用细磨砂喷塑材质，操作显示屏采用亮面玻璃搭配深灰塑料边框，警示灯采用红黄绿三色半透明透光材质，整体渲染效果还原了真实工业设备的质感。设计思路围绕小型工件的批量激光打标需求展开，采用封闭式铝型材加亚克力围挡的结构，既能够阻挡激光打标过程中产生的散射光，避免对操作人员造成视力损伤，又能够直观观察内部打标作业状态，多工位旋转的结构设计省去了单工位设备频繁上下料的等待时间，适配电子元器件、小型五金件、塑胶件等多类产品的表面标识打标加工场景，整体结构紧凑占地空间小，底部安装万向脚轮与可调支撑脚，既方便设备的车间转场移动，又可在固定工位调平保证设备运行稳定性。
