锅炉工件自动搬运上下料生产线设计

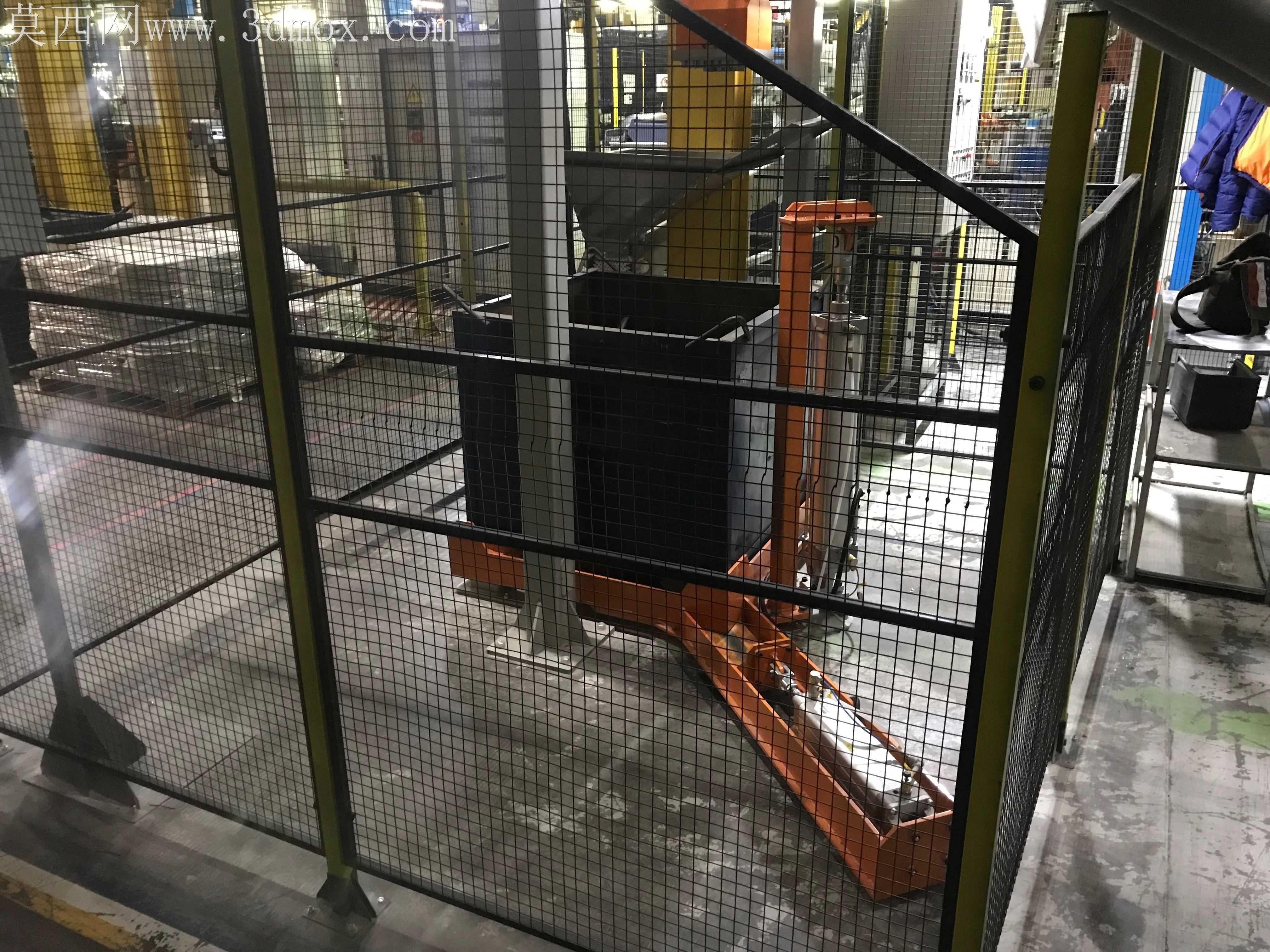

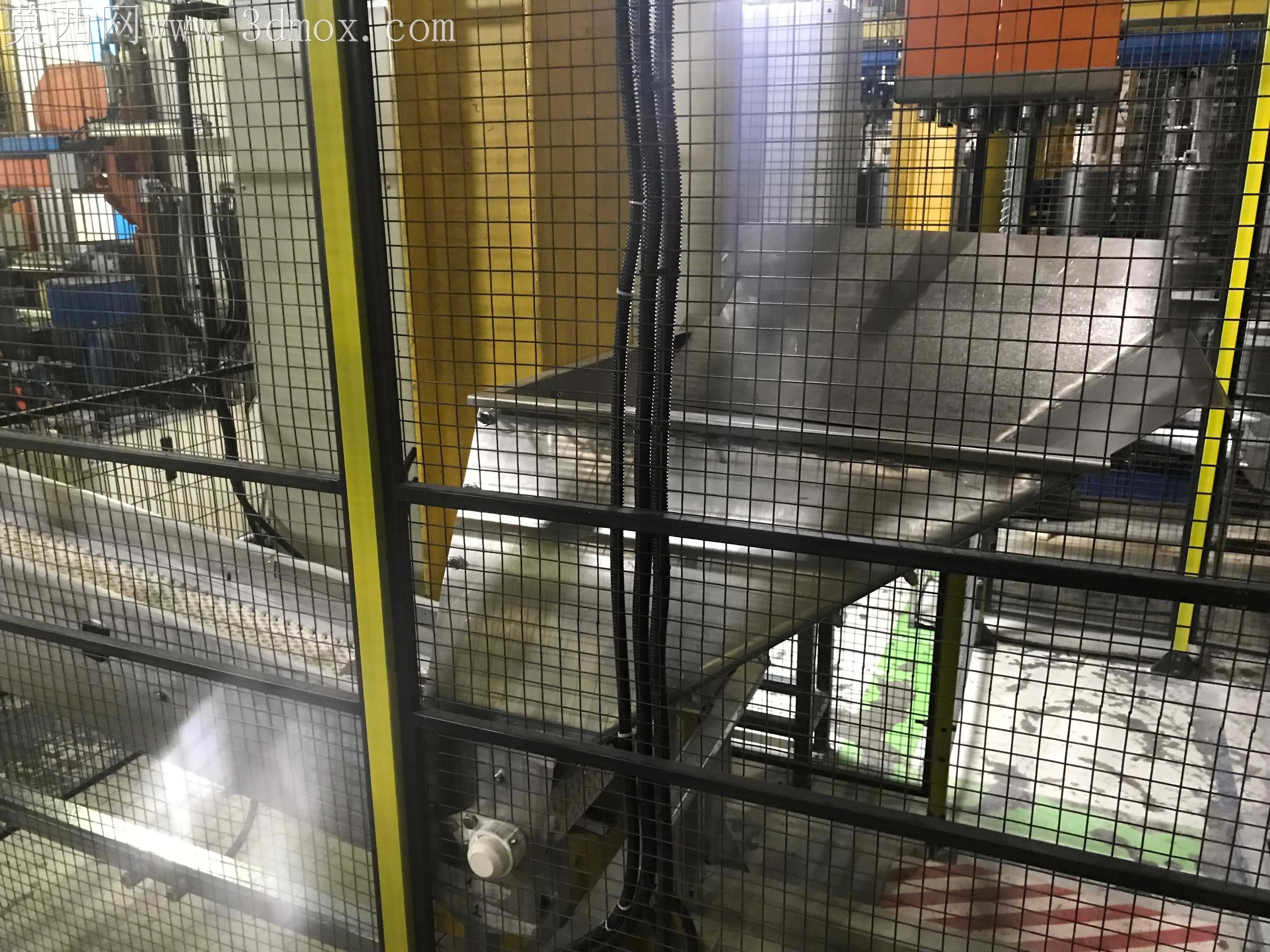

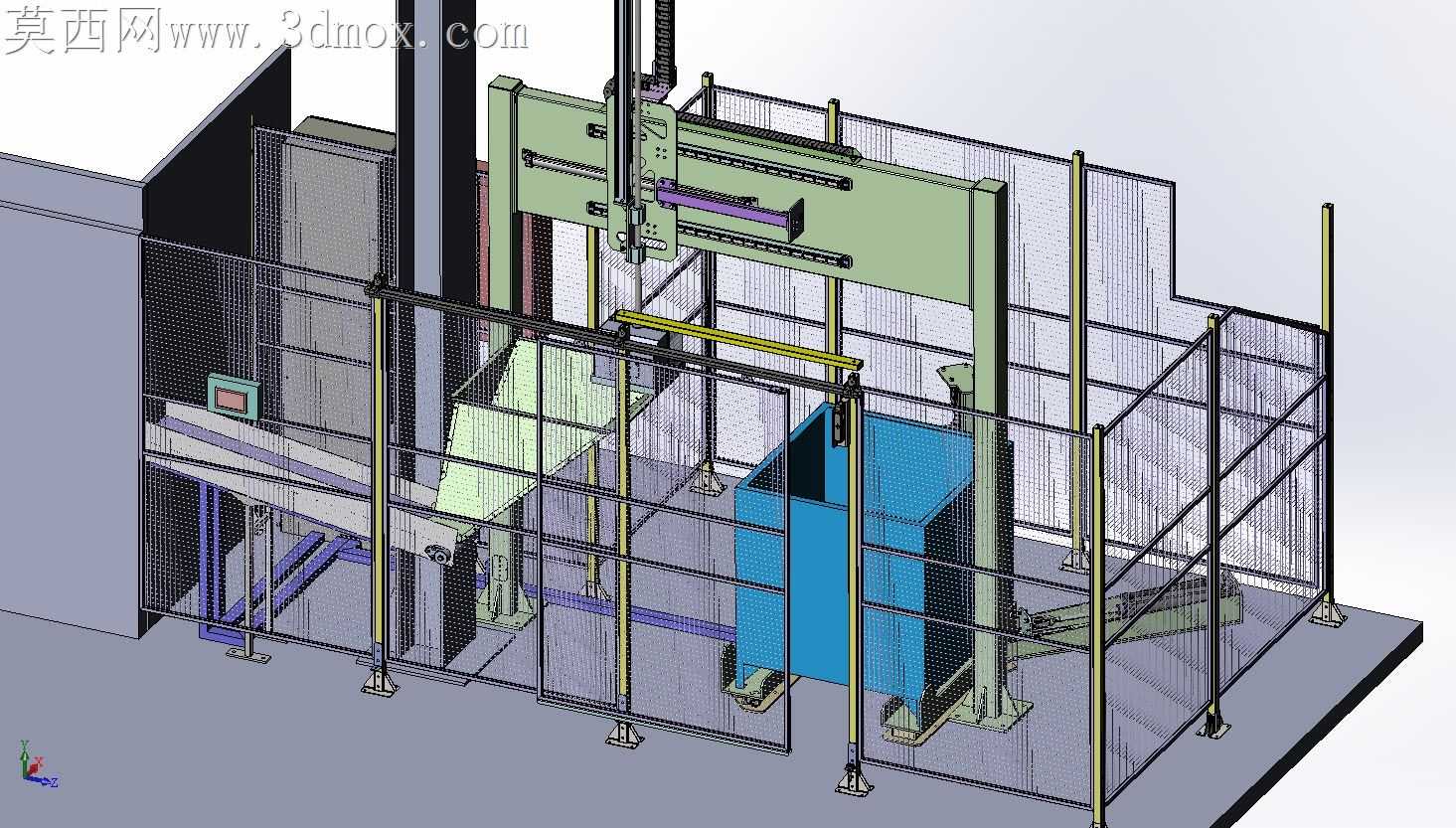

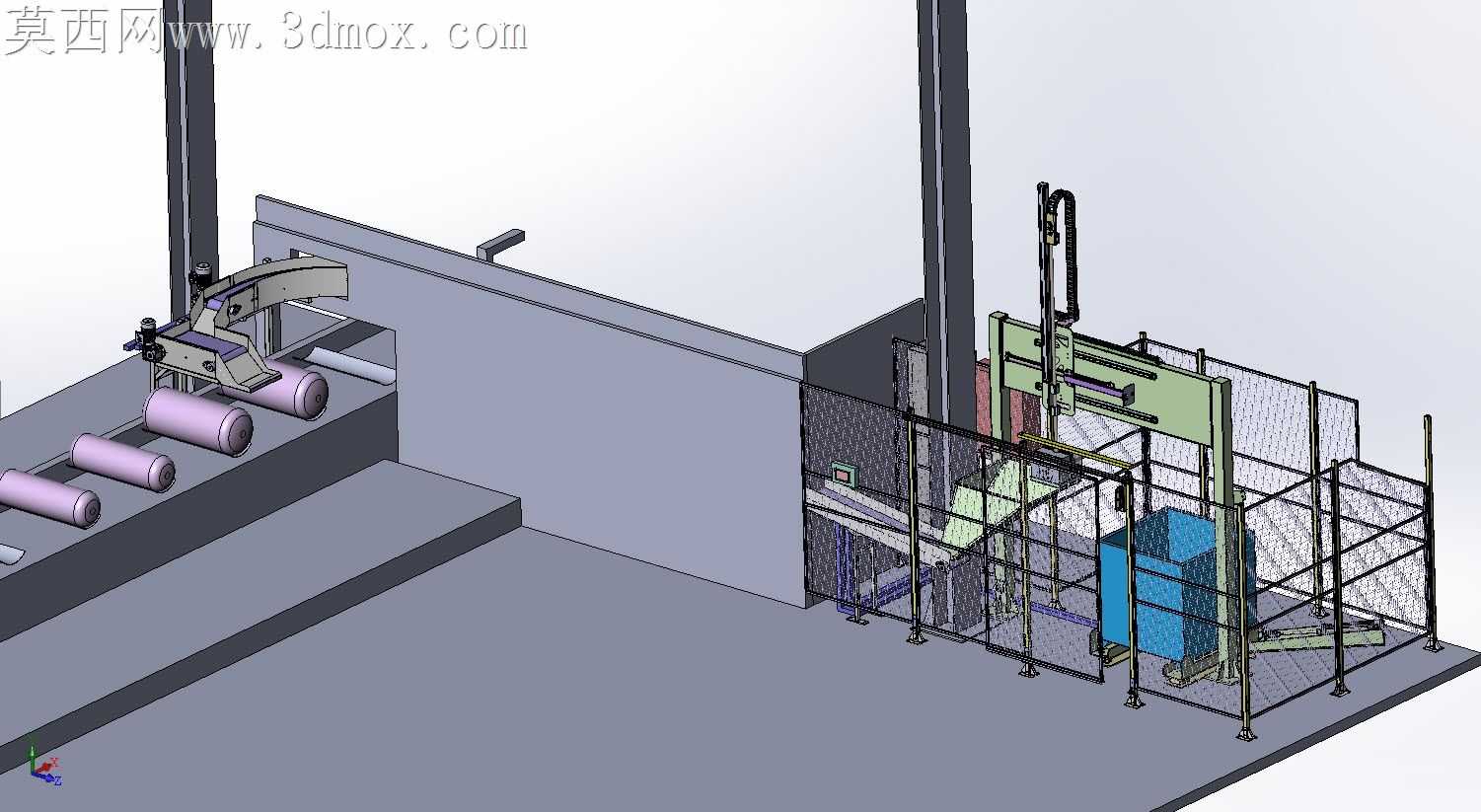

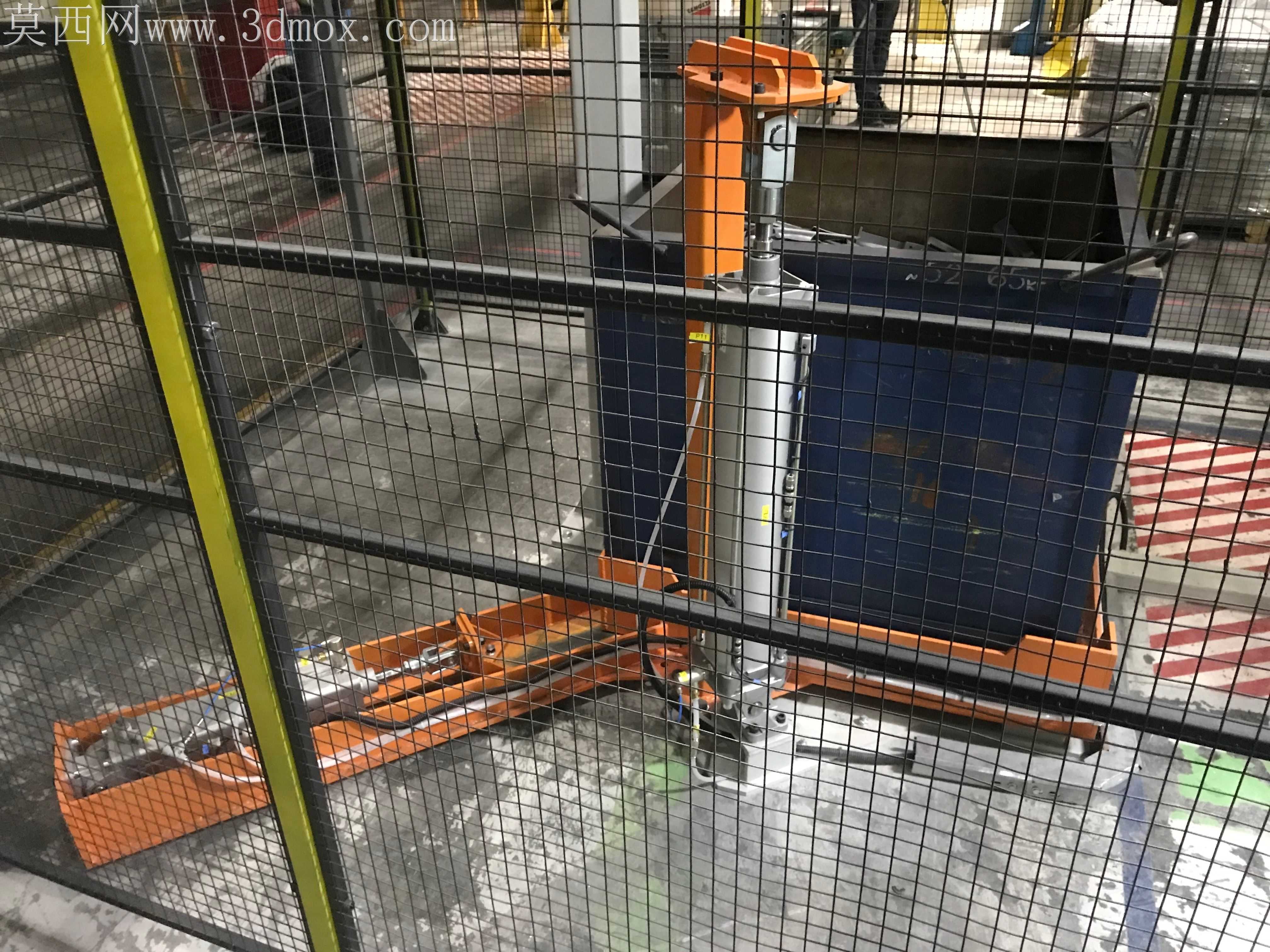

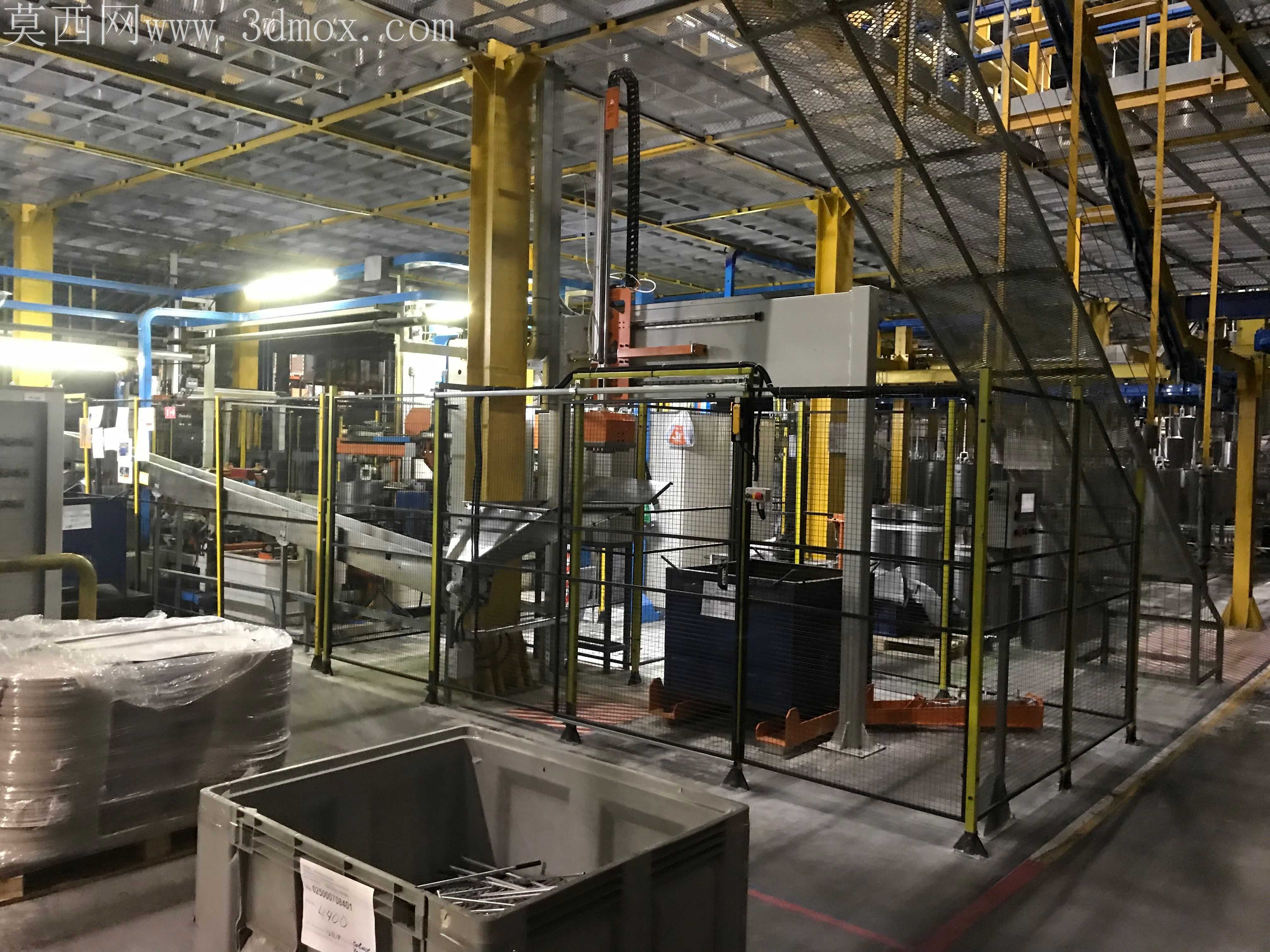

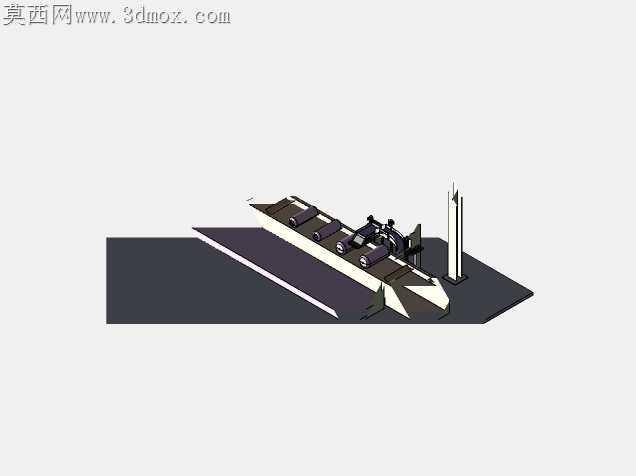

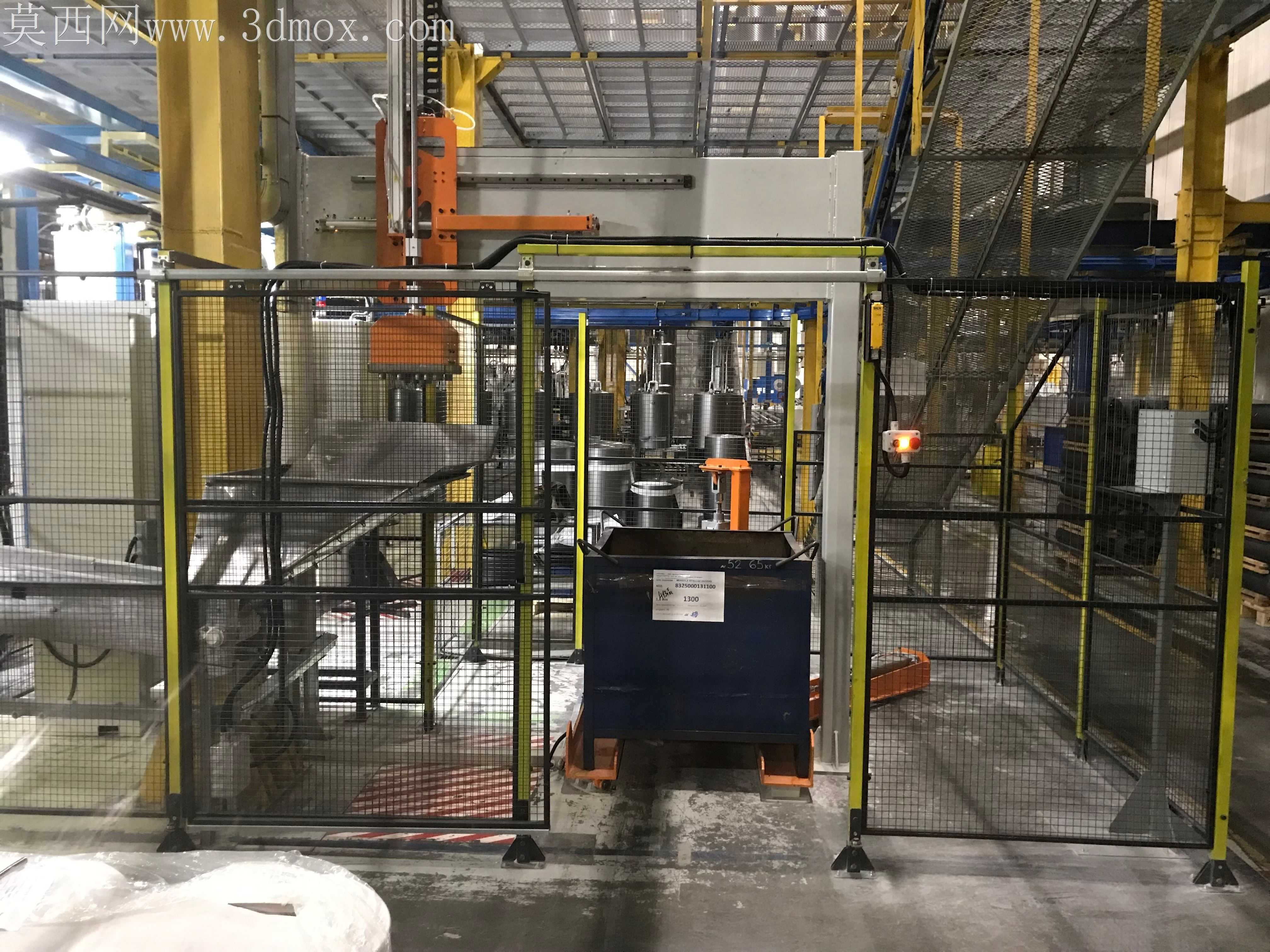

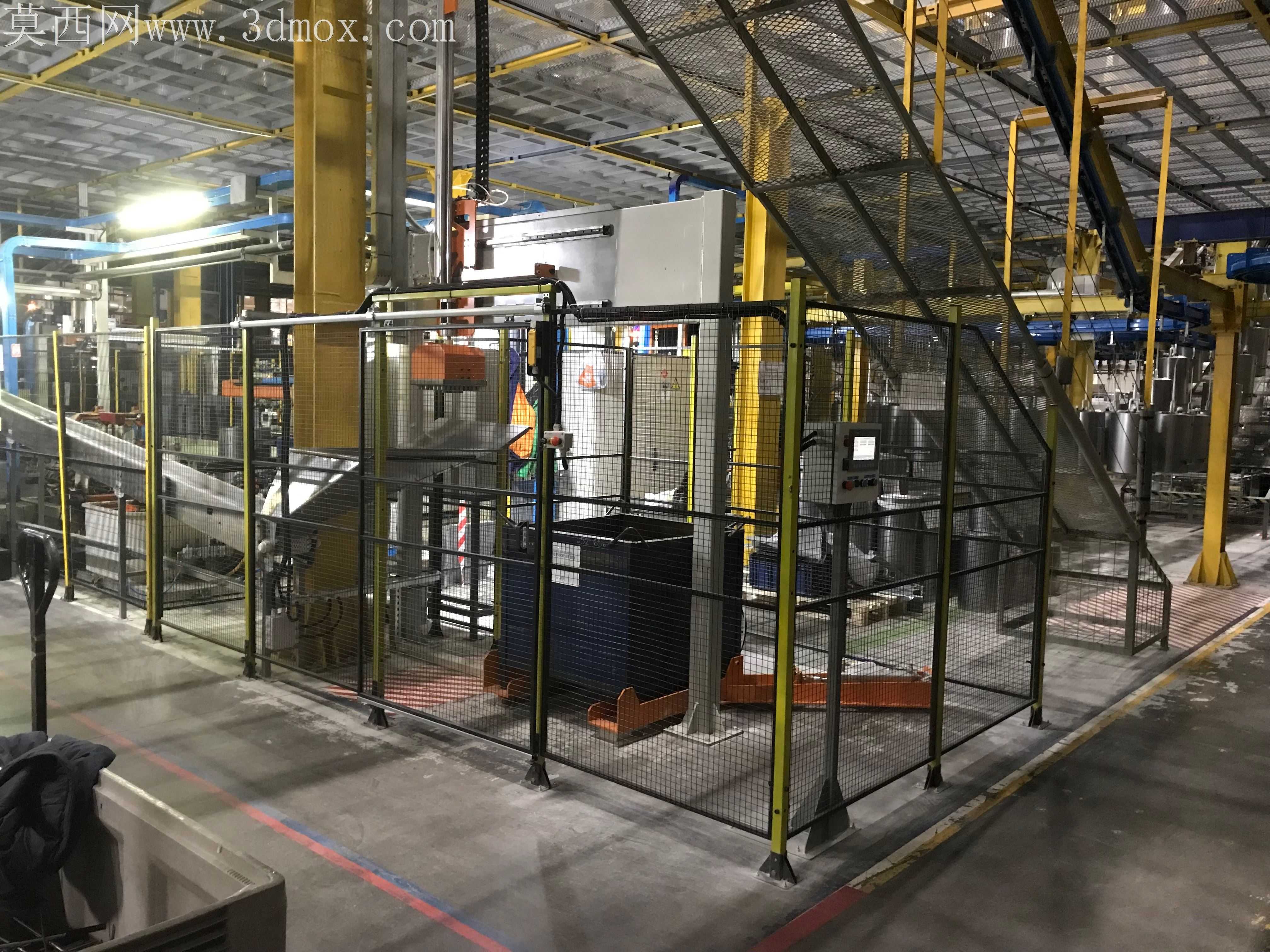

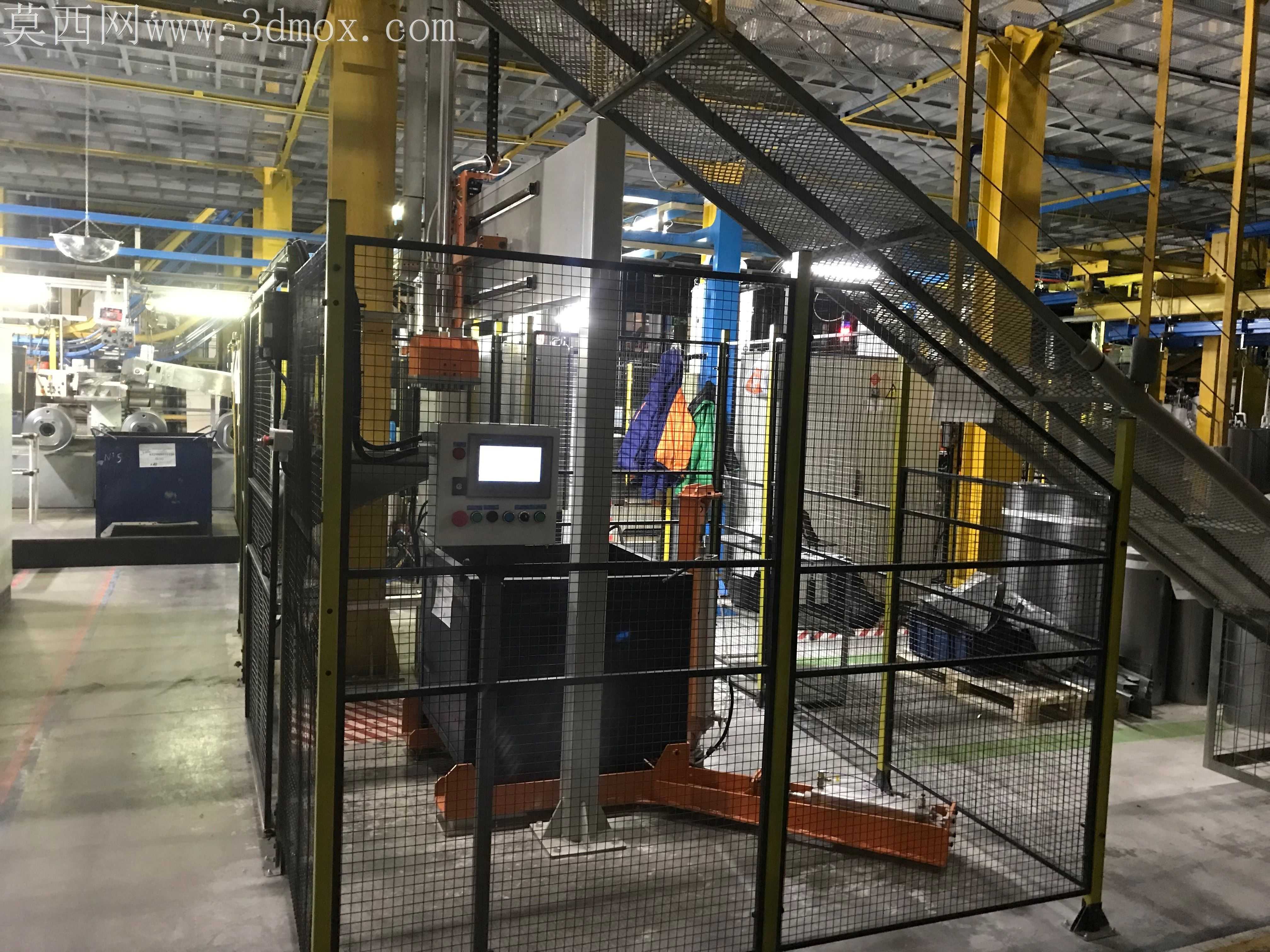

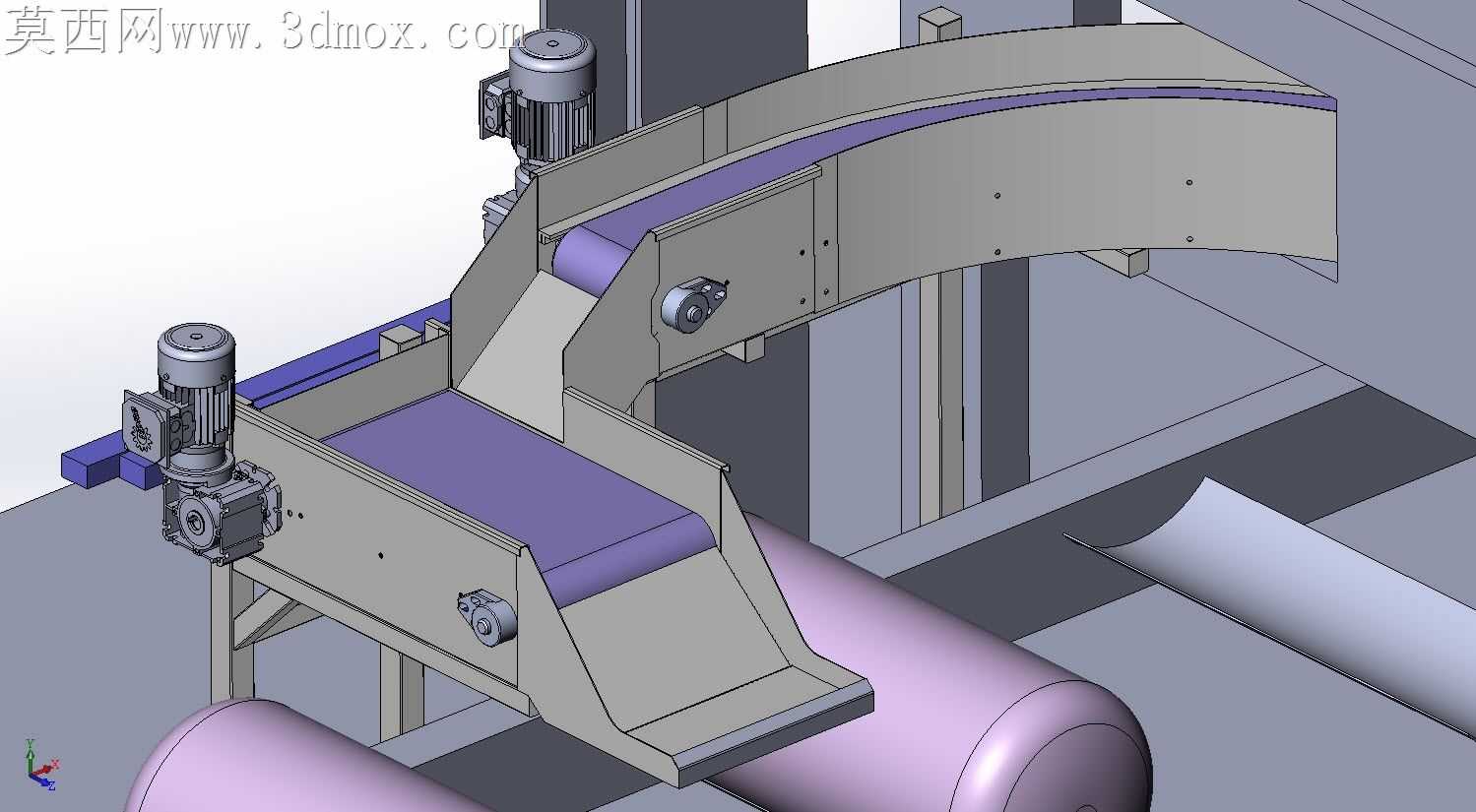

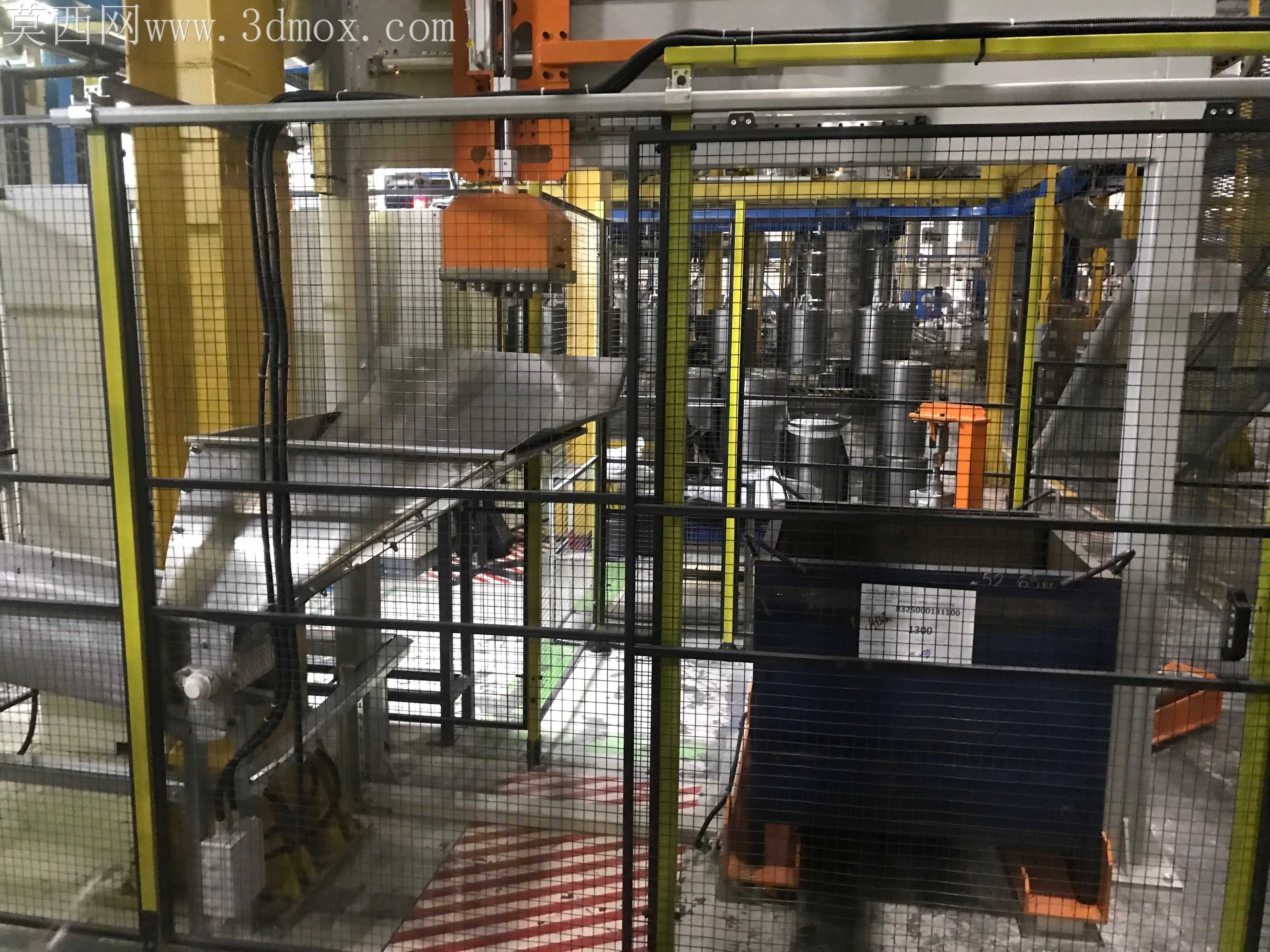

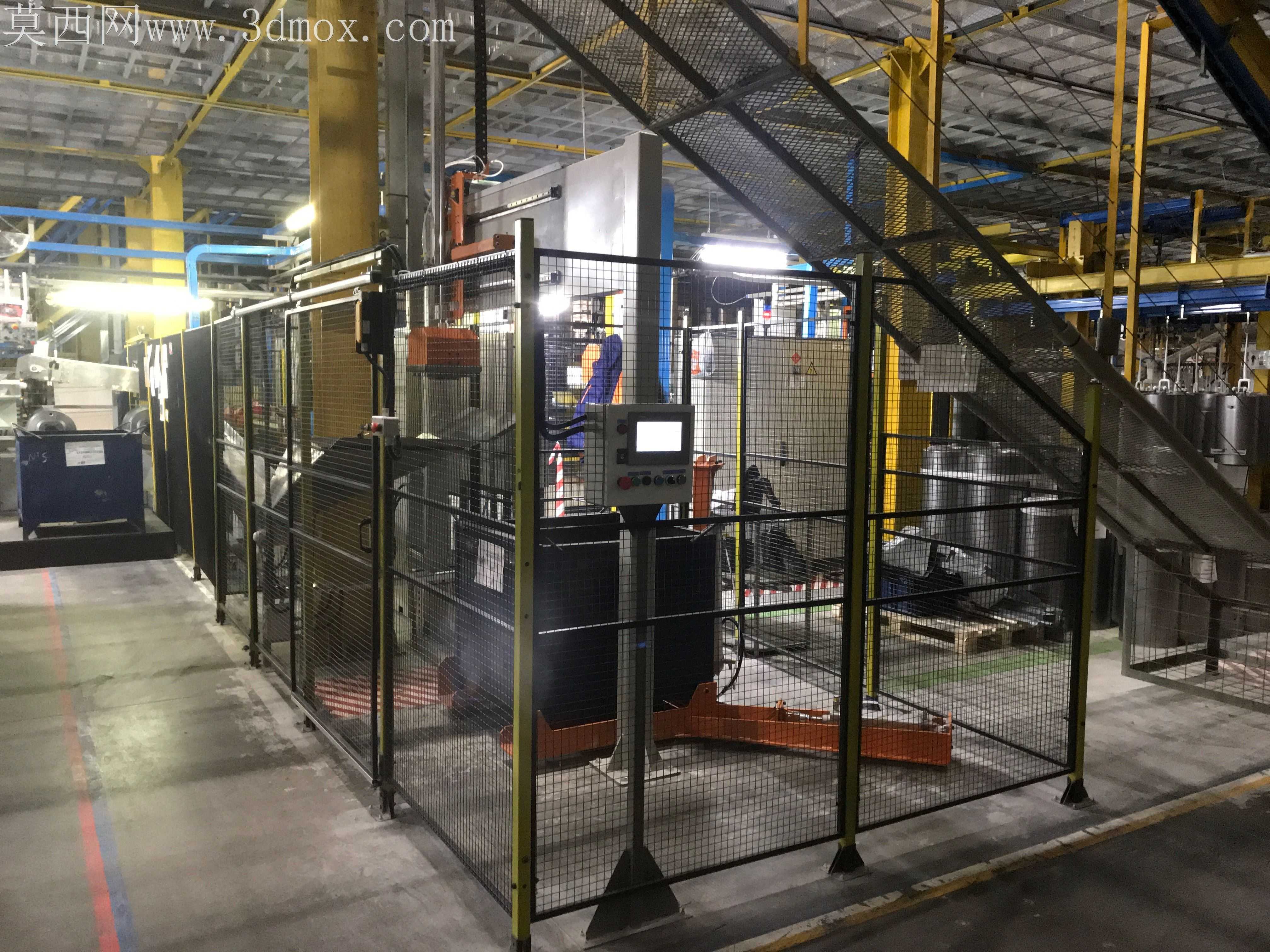

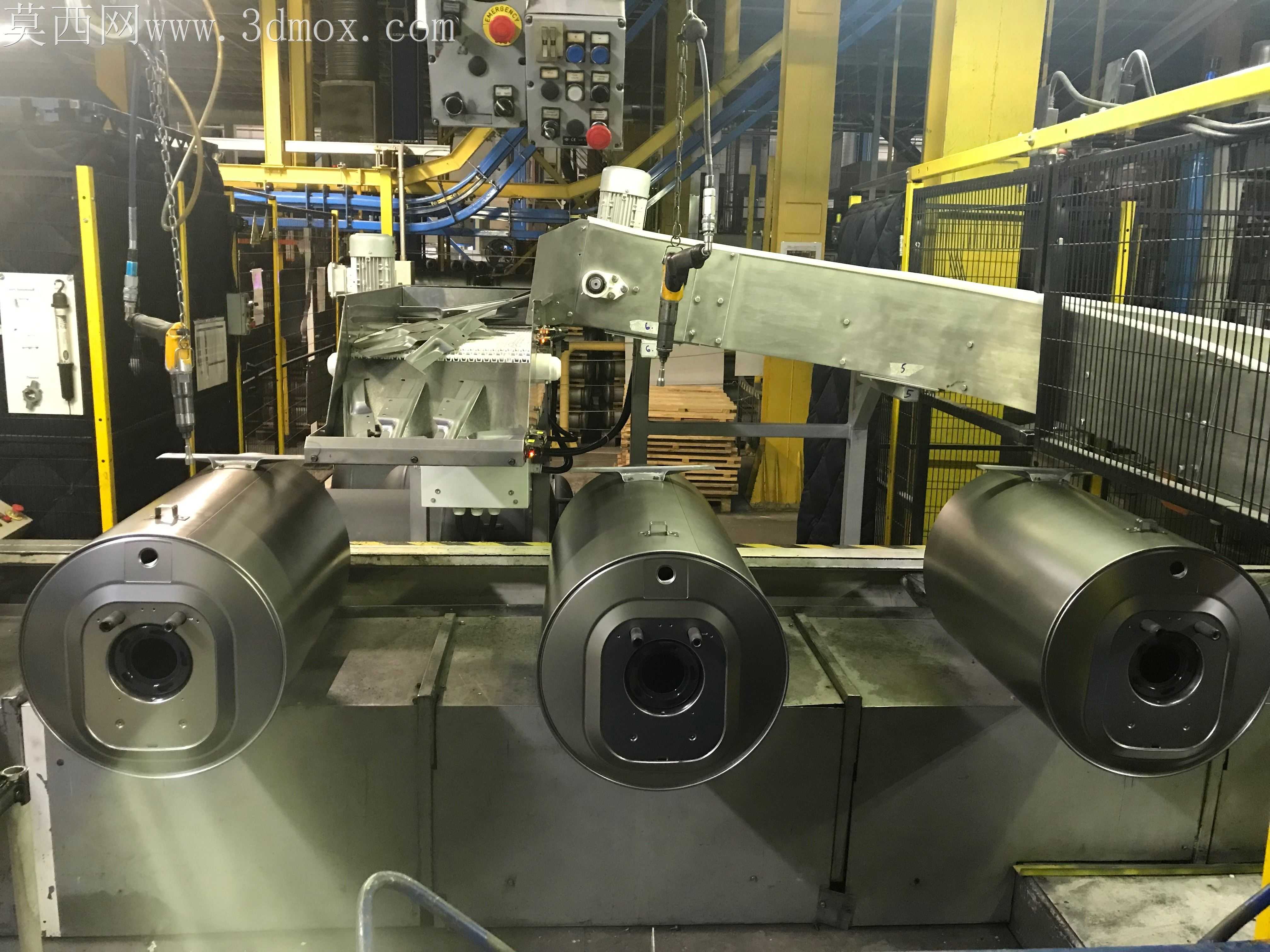

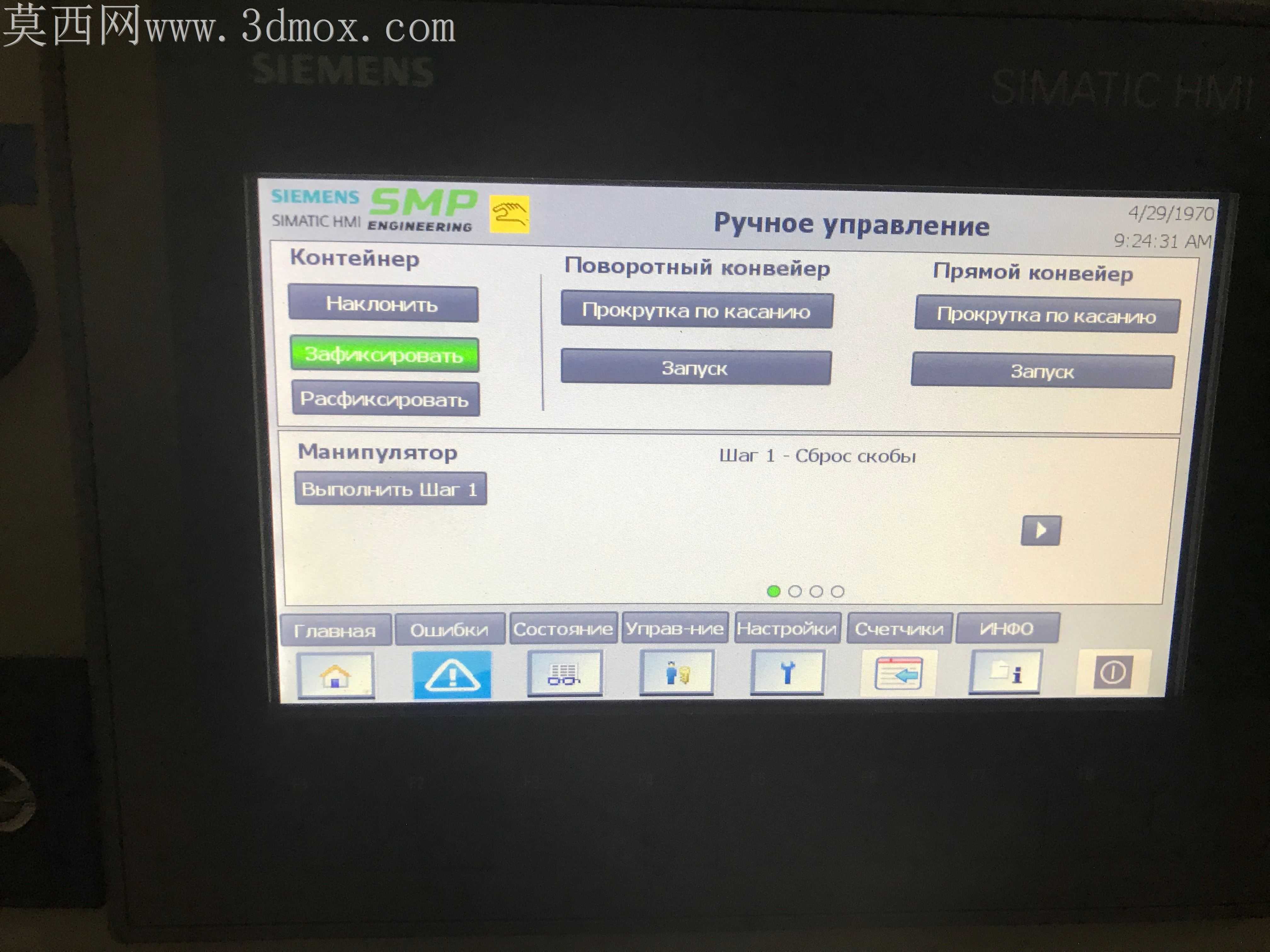

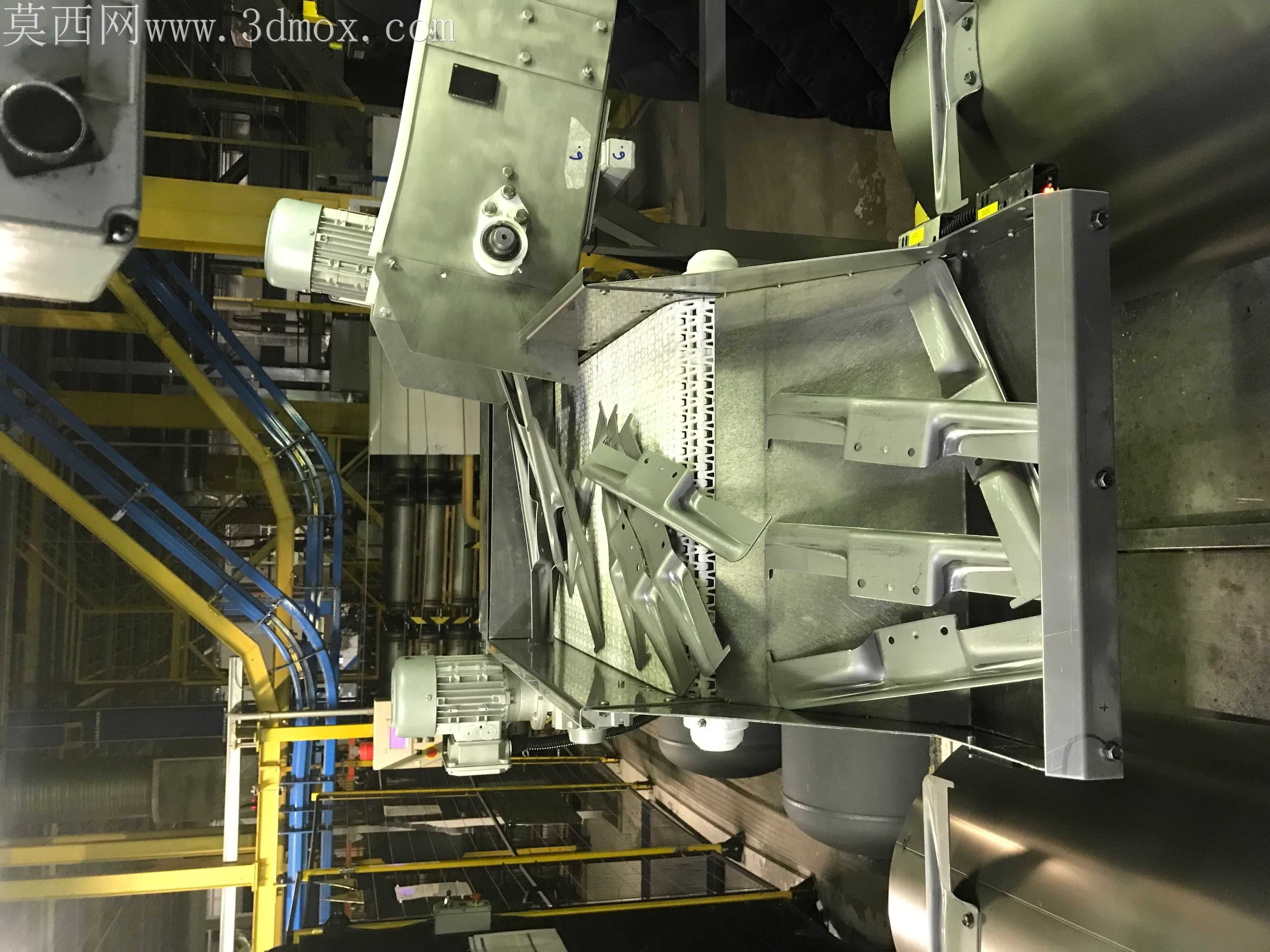

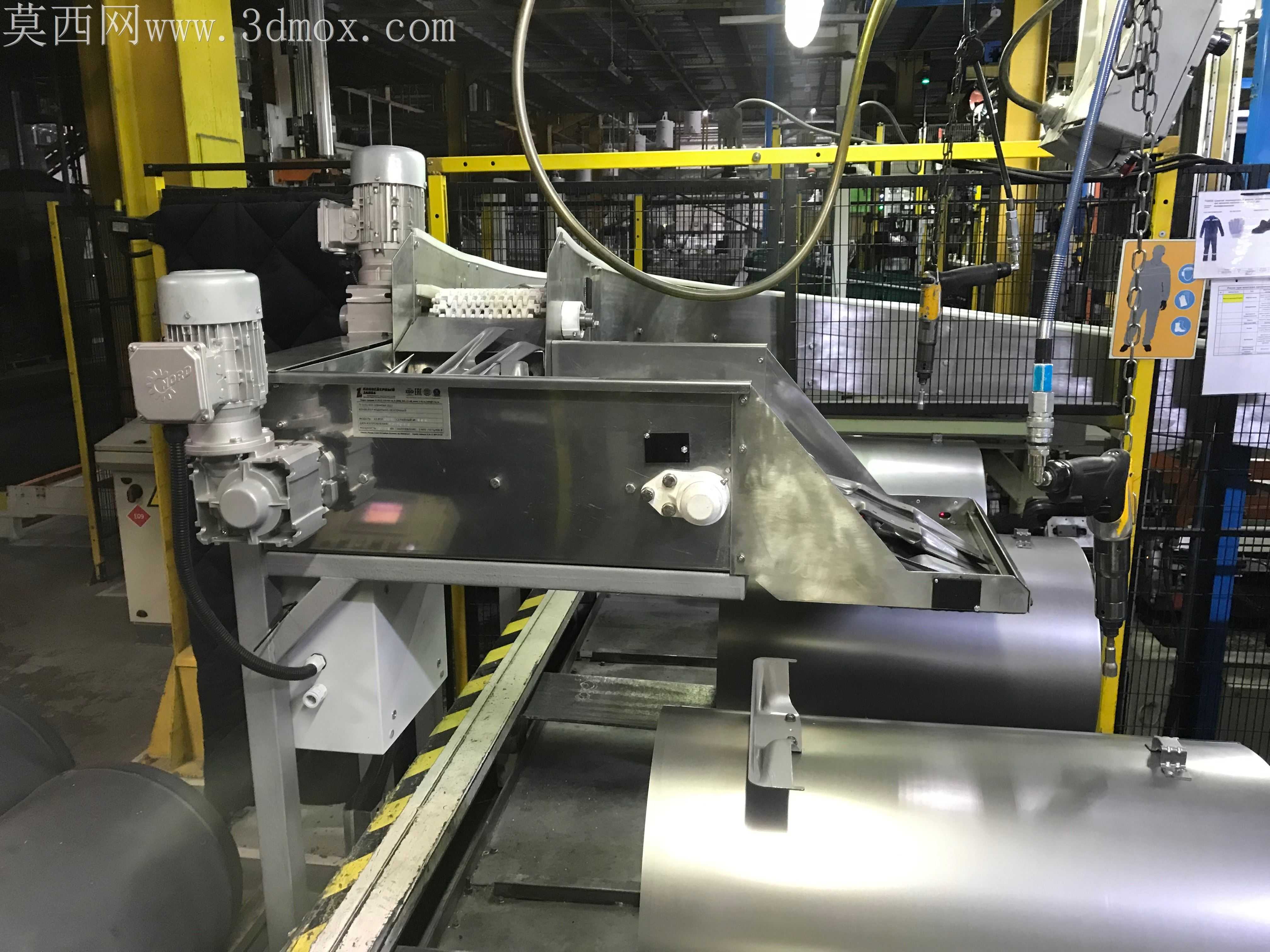

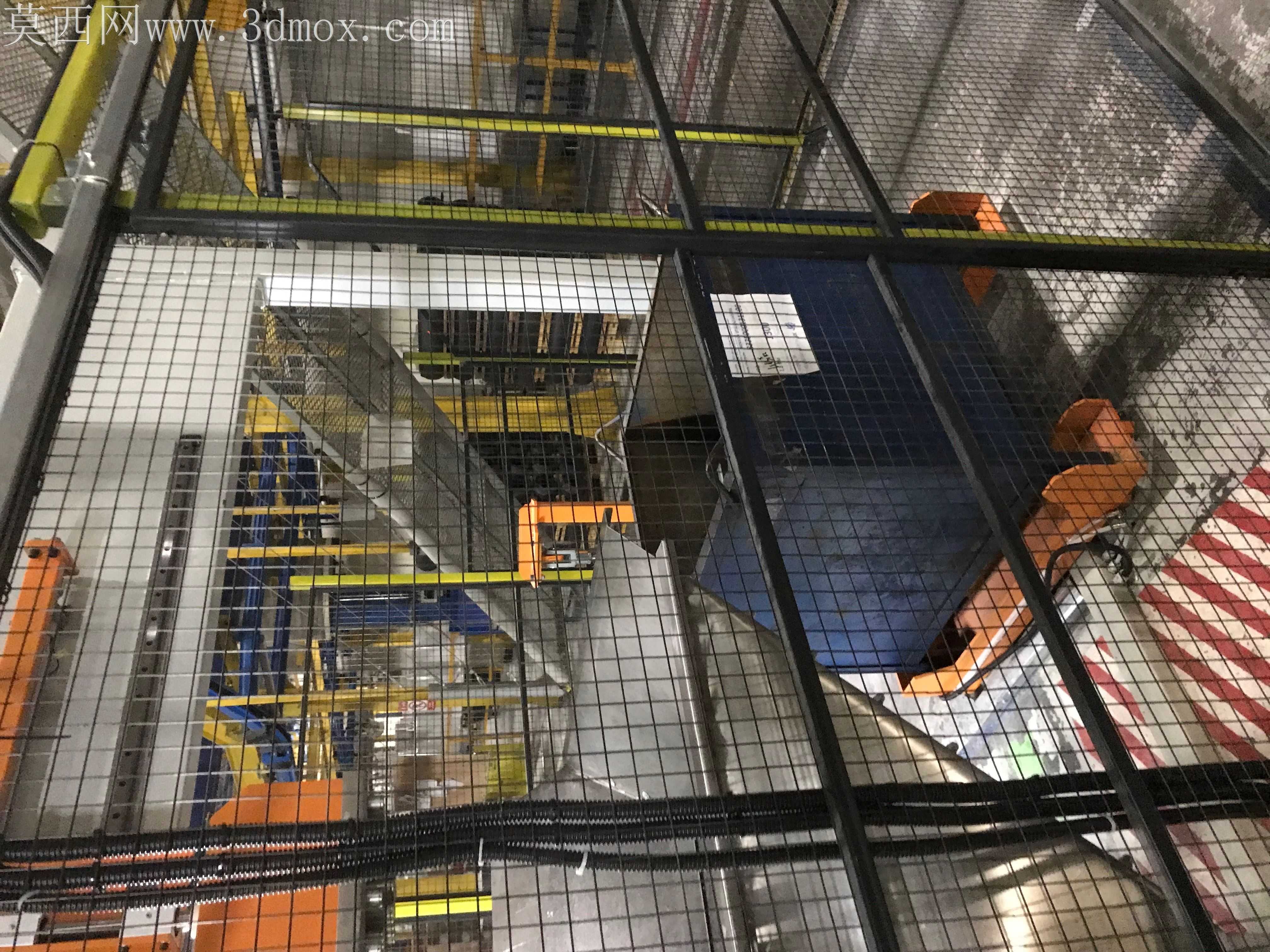

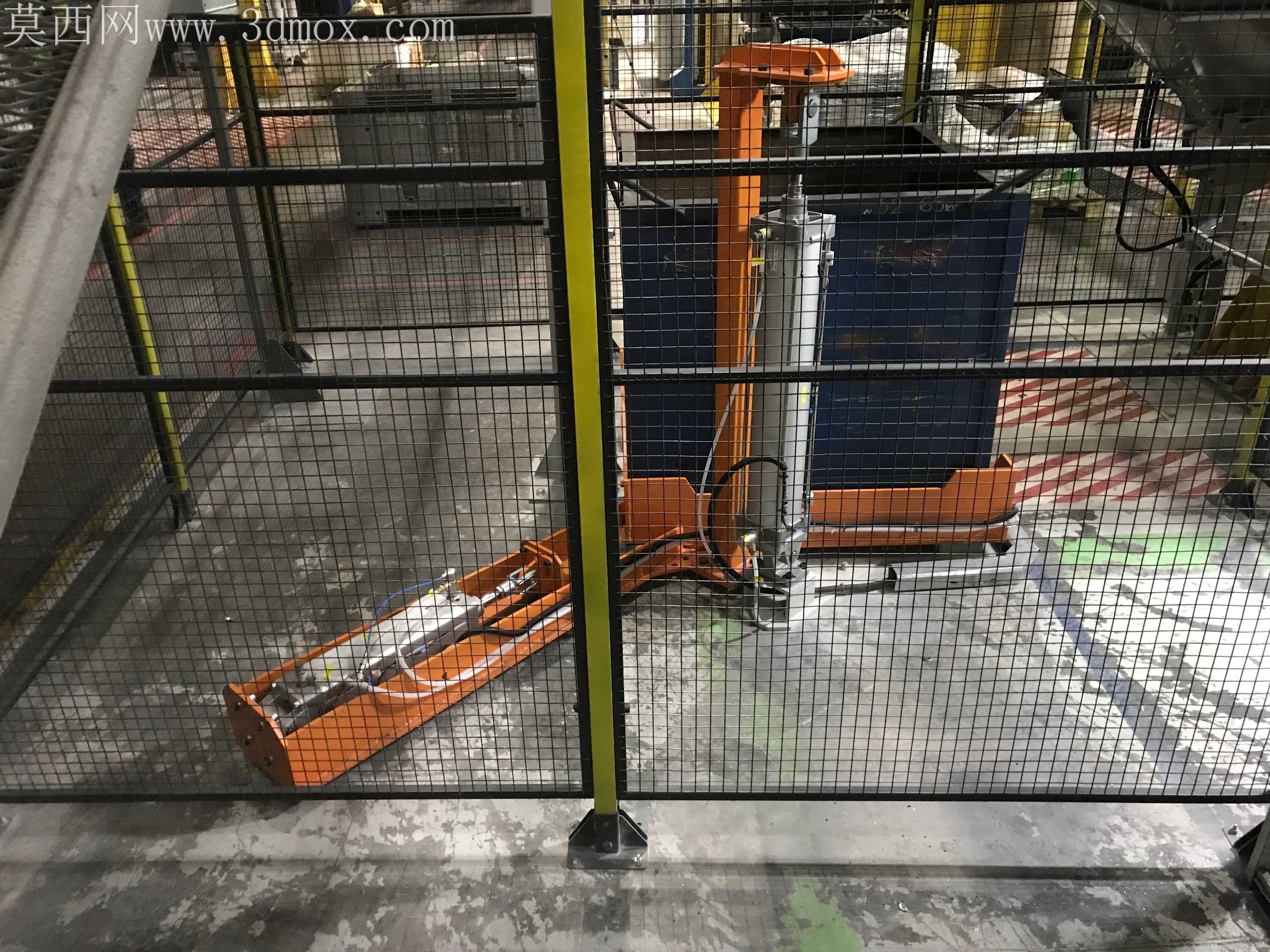

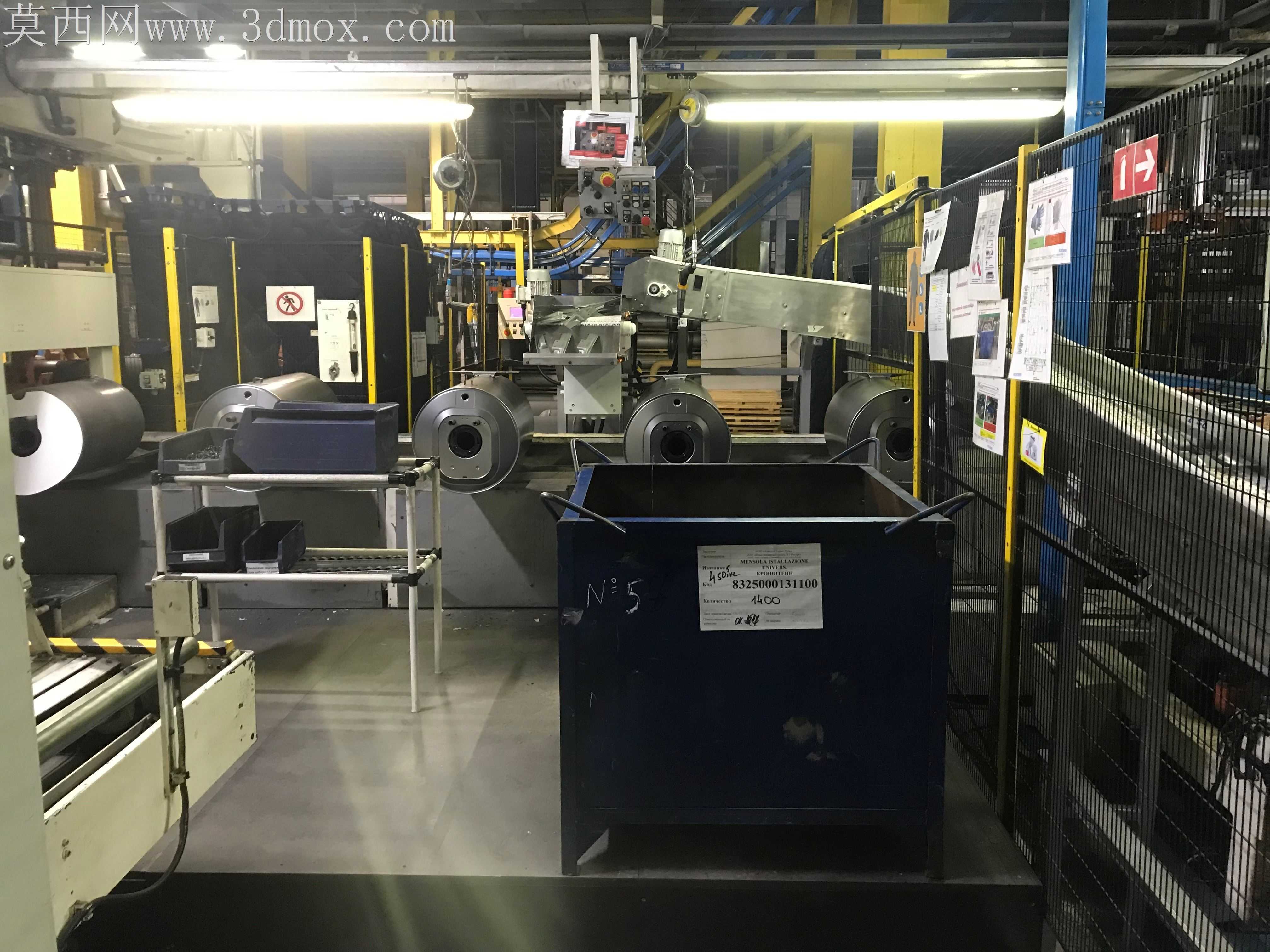

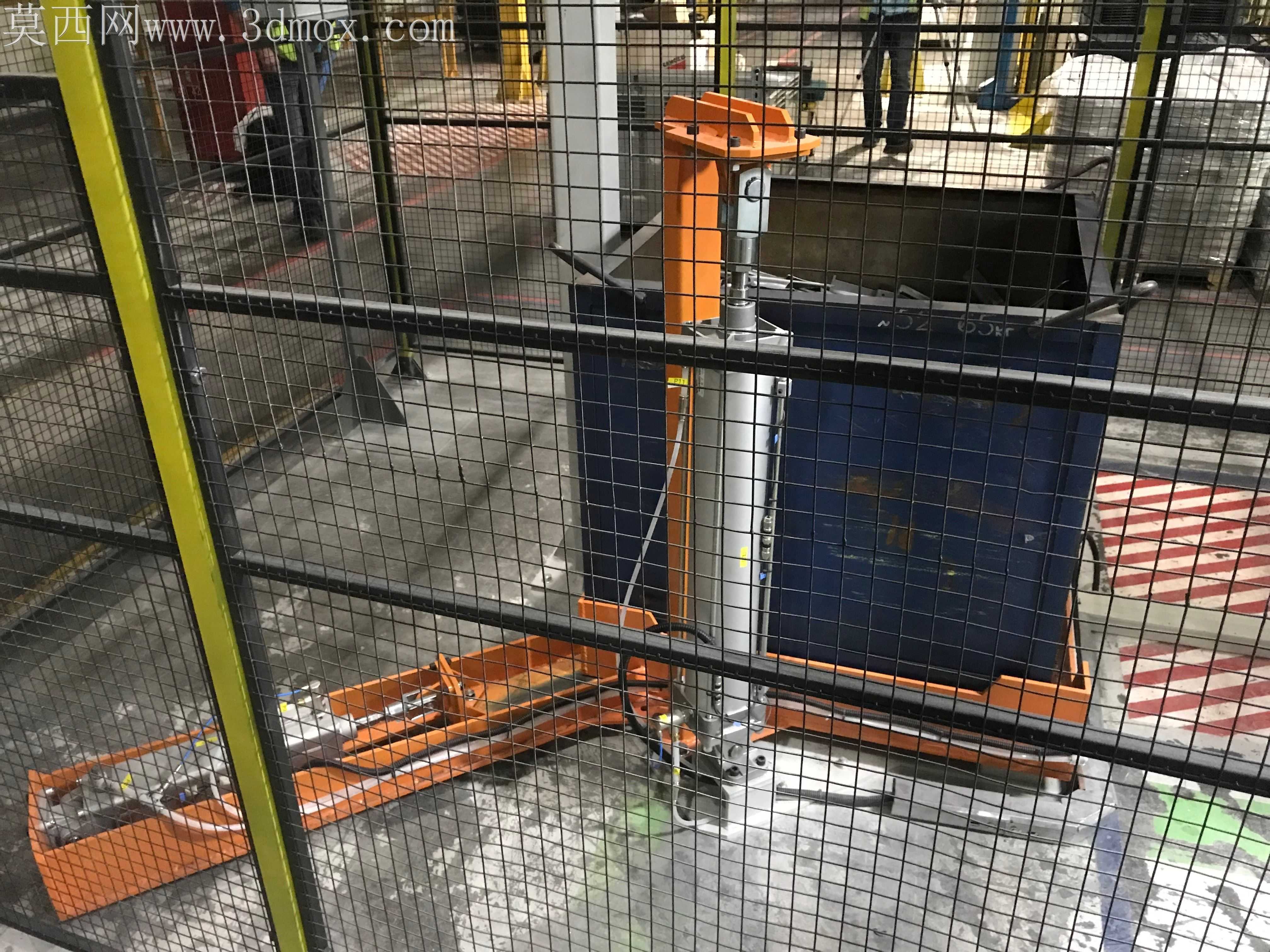

这次做这套锅炉工件搬运上下料的产线模型，一开始是卡在工位衔接的空间预留上，左边是辊道上待加工的圆柱状锅炉筒体，右边是带安全围栏的桁架机械手作业区，中间隔了半高的混凝土挡墙，一开始建模的时候把挡墙厚度算薄了20mm，导致机械手横移的时候末端夹爪会蹭到墙沿，后来反复核对现场的工位布局，把挡墙的避让缺口往进料方向挪了120mm，同时调整了桁架立柱的安装位置，让Z轴滑台的下行行程刚好能覆盖到辊道上的工件取料位，又不会超出行程触发软限位。夹爪部分选的是磁性吸附方案，一开始想做气动抱夹，后来考虑到圆柱筒体的外表面是喷漆后的光滑面，抱夹容易留压痕，换成磁性吸盘之后，特意在吸盘和安装板之间加了浮动弹簧接头，避免硬接触碰伤工件表面，建模的时候把弹簧的压缩行程预留了15mm，刚好能抵消工件摆放时的高度误差。安全围栏的部分没有直接用现成的型材库模型，而是根据现场的立柱间距重新拼接了网片和踢脚板，围栏门的位置加了安全开关的安装位，和控制逻辑里的停机信号做了联动，只要门被打开，机械手的所有动作都会立刻锁止。控制部分参考了西门子S7-1200的接线逻辑，在模型里把电控柜的走线槽位置留了出来，传感器的安装位也做了对应的固定孔，包括进料位的光电检测、机械手原点的接近开关，都在模型里预留了安装空间，不用后期再打孔改结构。渲染的时候特意给地面做了环氧地坪的哑光材质，围栏的网片用了半透明的金属网材质，能隐约看到内部的机械手结构，工件的金属表面加了轻微的拉丝纹理，还原车间里真实的工件质感，灯光没有打太亮的顶光，而是在机械手作业区加了两盏局部补光，突出设备的结构层次。这套模型最实用的地方是所有的安装孔位、行程参数都和实际调试的参数一致，不是空有外形的概念模型，拿到手可以直接用来做产线布局的方案演示，也能拆出单个零件做加工出图，甚至可以直接导入仿真软件里做动作节拍模拟，算下来整个产线的上下料节拍能控制在12秒每件，比人工搬运的效率高了三倍还多，也避免了人工搬运重型筒体的时候容易出现的磕碰和安全隐患。
