VESC4.12无刷速度控制器结构设计

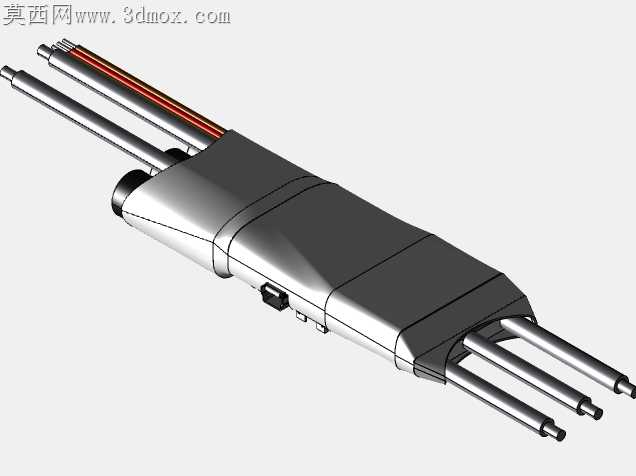

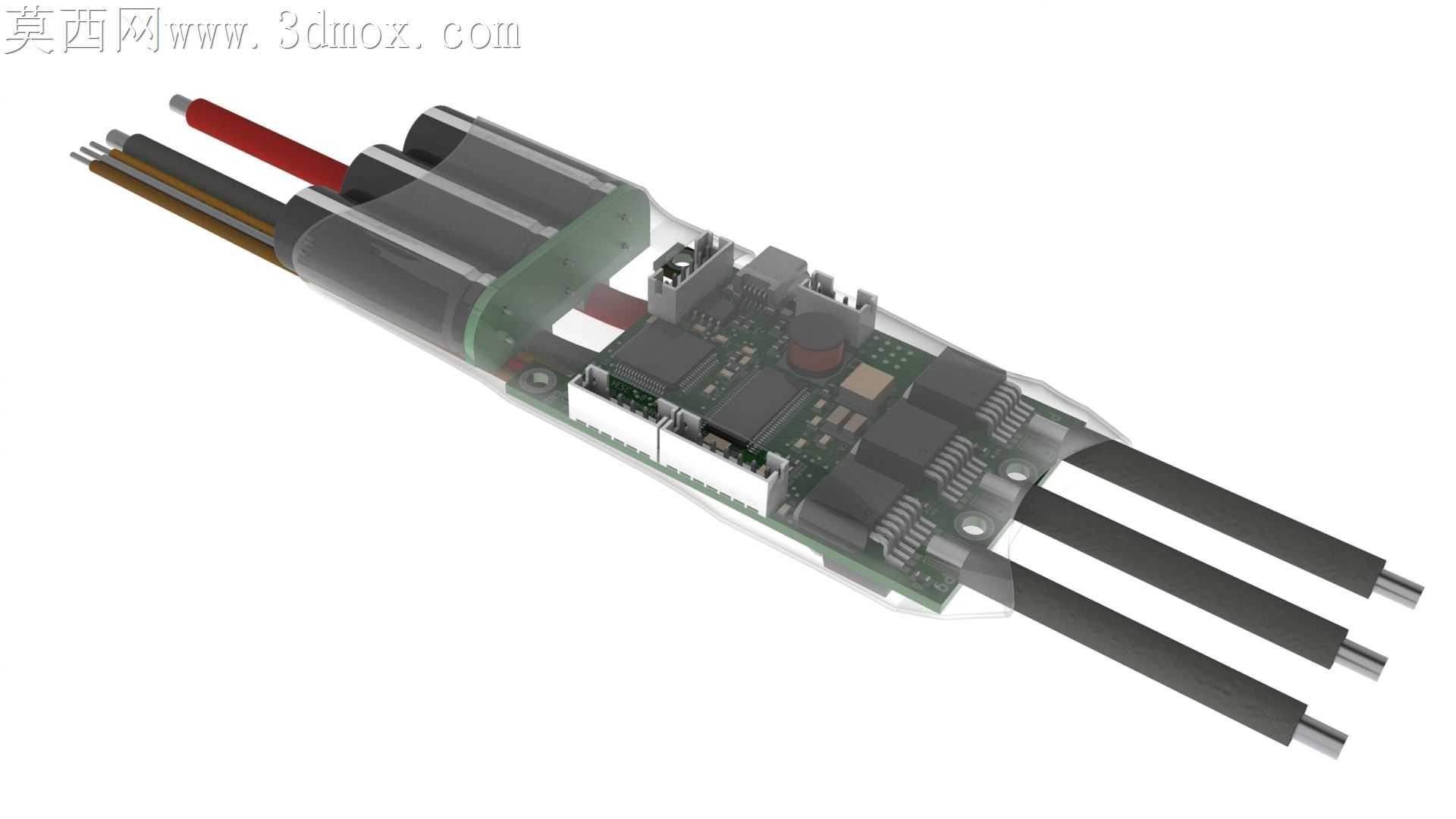

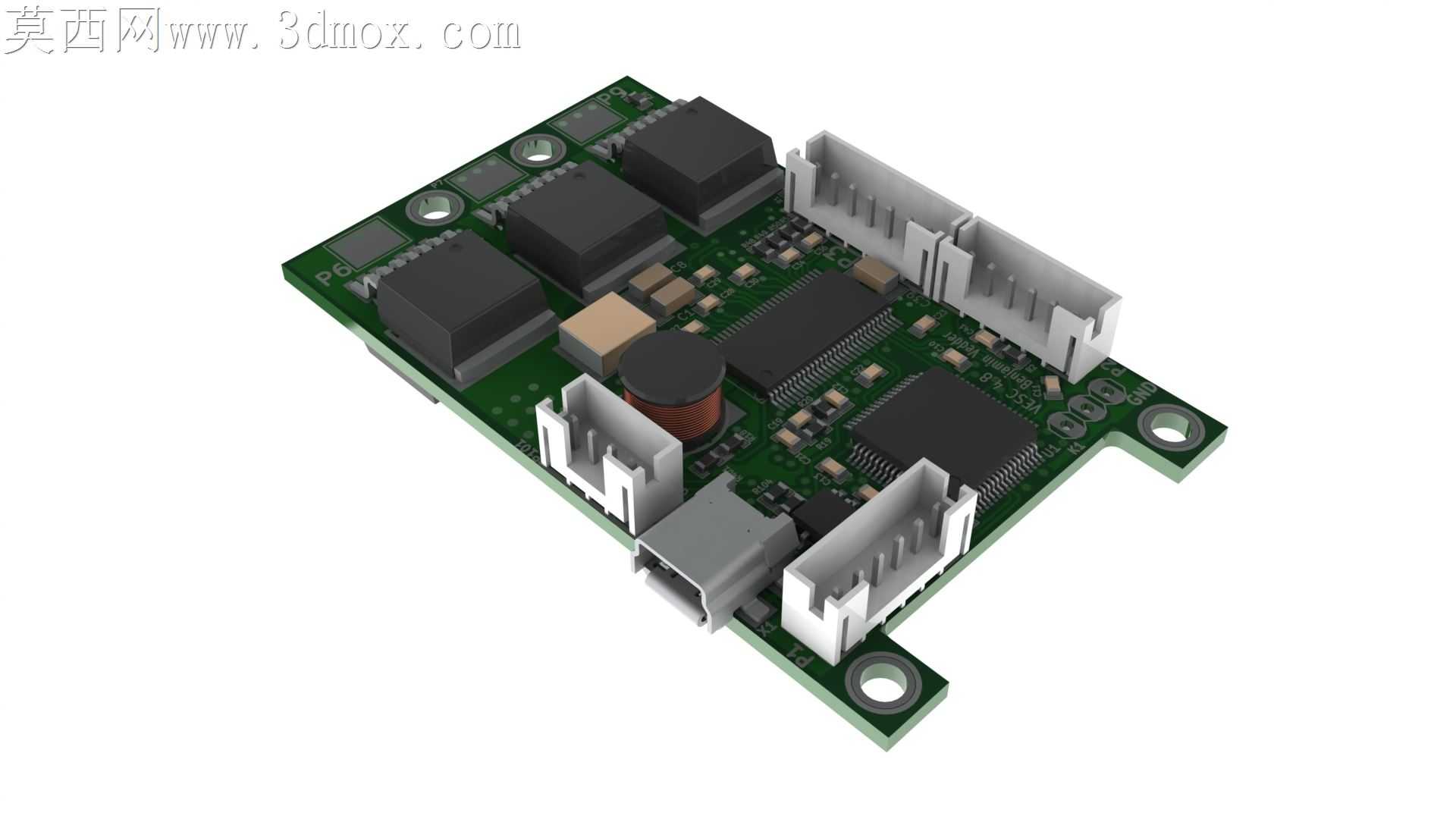

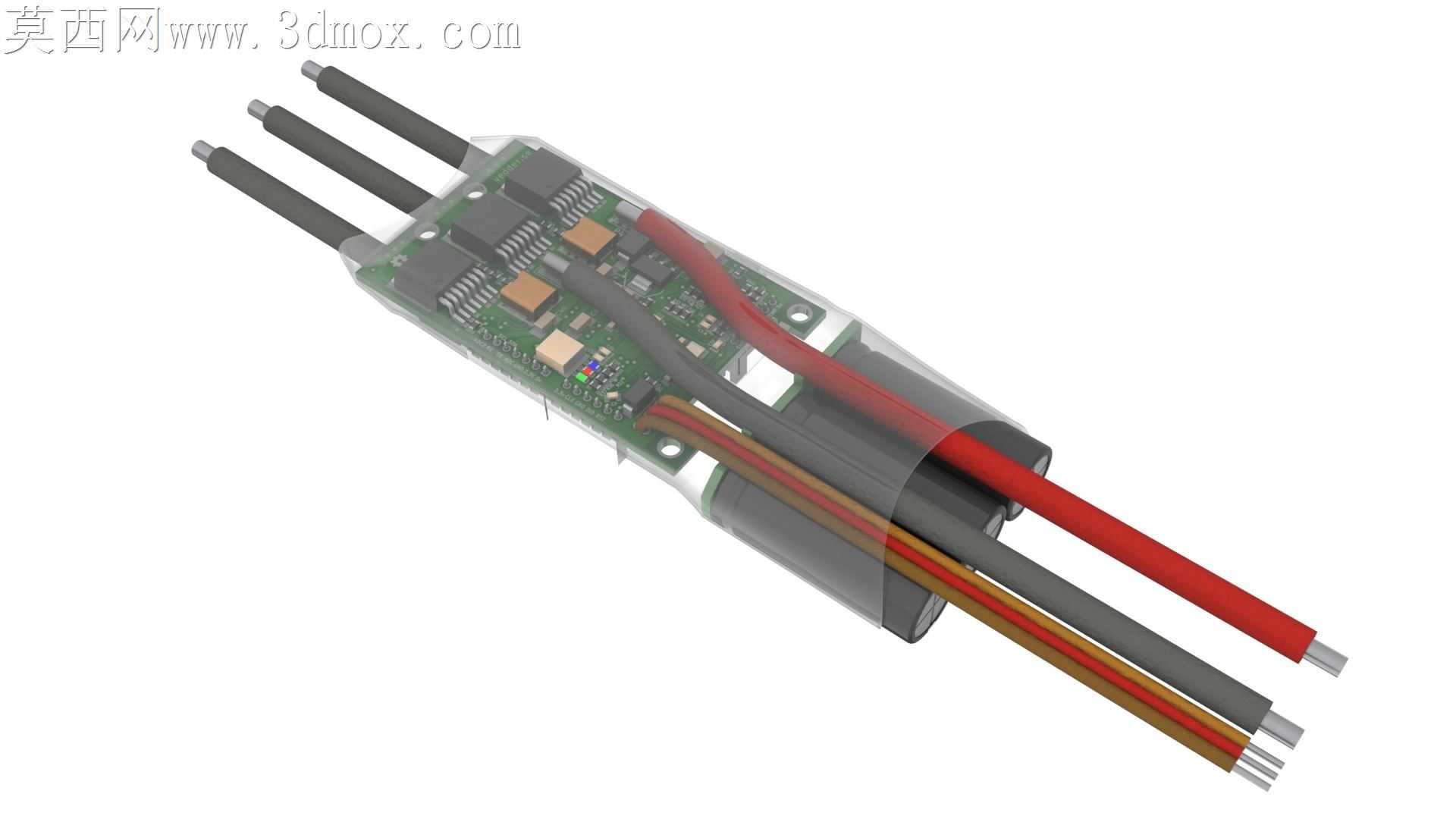

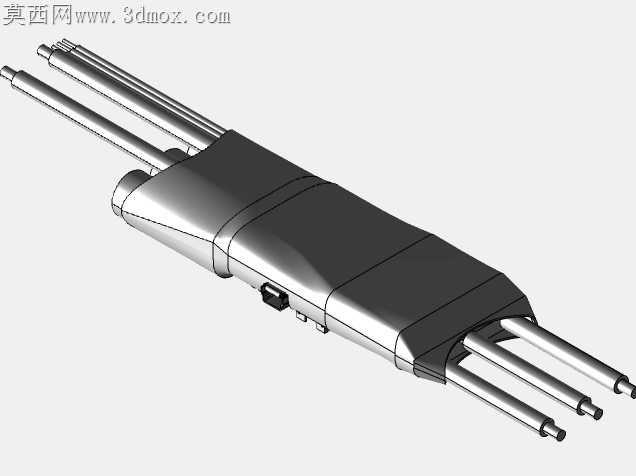

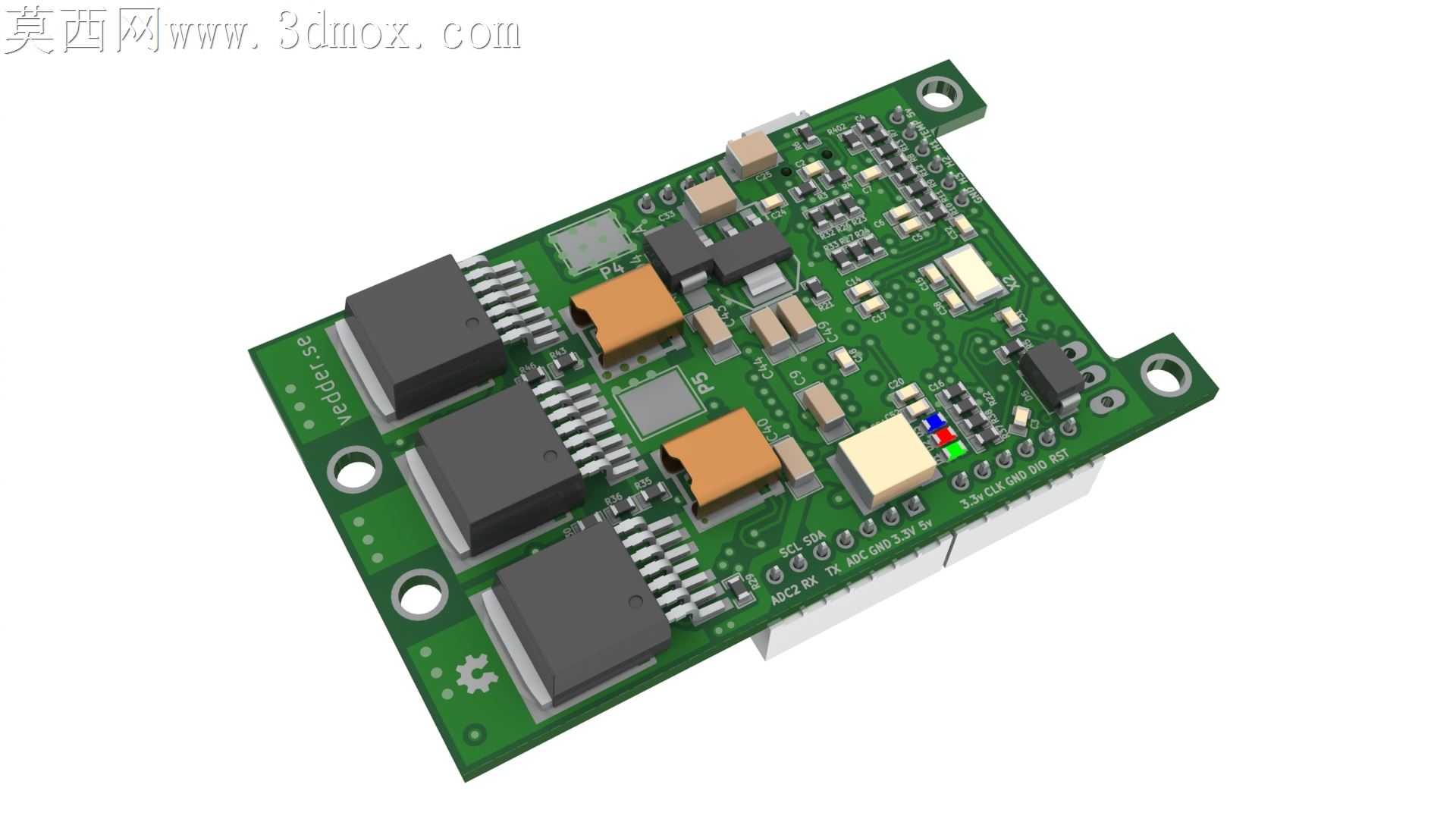

本作品为VESC 4.12无刷速度控制器的三维建模设计成果，建模过程严格遵循开源无刷电调的实际硬件尺寸规范，在三维软件中完成全零件1:1比例建模，完整还原该款无刷速度控制器的内外结构细节。建模阶段首先完成核心PCB控制板的结构搭建，精准复刻板载主控芯片、功率MOS管、驱动芯片、电容电阻、接插件等所有元器件的排布位置与外形尺寸，每一个元器件的高度、引脚间距、安装定位都对照实物参数校准，确保板级结构的装配精度。随后完成功率输出线缆、信号输入线缆的建模，还原多股线芯的排布形态与外层绝缘护套的材质表现，线缆与板端接插件的衔接位置做了贴合实际的过渡处理，避免生硬拼接的违和感。外壳部分采用半透明可视化设计思路，建模时还原外壳的卡扣装配结构、定位柱结构，通过半透明材质参数调试，既可以清晰展示内部电路板的完整布局，也能体现外壳的包裹防护属性。渲染阶段针对不同部件匹配对应材质：PCB板采用哑光阻焊材质搭配丝印层质感表现，金属引脚、线缆内芯采用高反光金属材质，功率管表面做哑光黑塑壳质感处理，电容元件还原铝壳与塑封的不同材质差异，半透明外壳调整了透光率与雾度参数，实现真实的半透观感，既不会完全遮挡内部结构，也能体现外壳的实体存在感。结构设计上充分考虑无刷控制器的实际使用场景，功率输出端的三相线缆做了加粗处理以匹配大电流传输需求，信号端线缆区分功能做了颜色区分，板载元器件的排布遵循功率回路最短的设计原则，功率器件与信号器件分区排布，减少工作时的电磁干扰，外壳的镂空与贴合设计兼顾散热需求与防护性能，整体模型完整呈现了这款开源无刷速度控制器的硬件结构特征，可用于无刷驱动相关的结构参考、装配演示、教学展示等场景。
