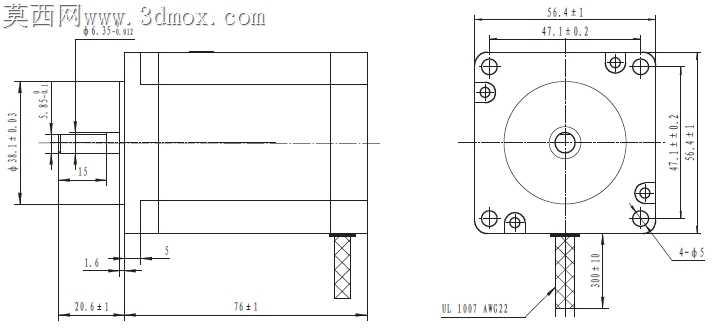

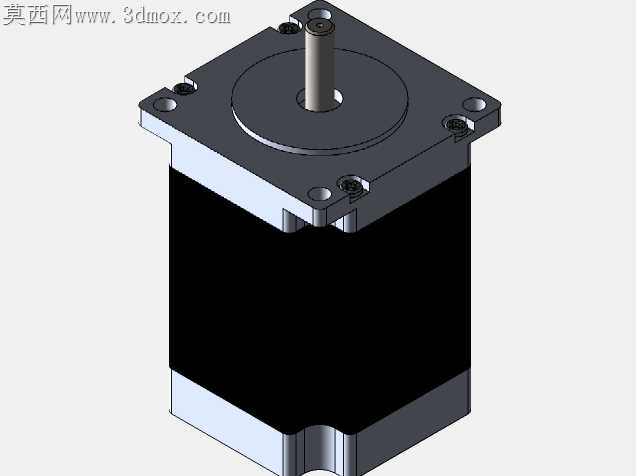

Nema23标准步进电机结构三维数模

常规57系列步进电机在小负载自动化设备装配时，常出现安装孔位同轴度偏差导致输出轴卡滞、端盖锁紧后壳体形变挤压定子绕组的问题，这款Nema23标准规格的电机数模，完全围绕加工适配的核心需求搭建，每一处结构尺寸都对应实际量产中的工艺公差要求。方形安装法兰的四个沉头孔位，没有直接按理论标称值做垂直贯通设计，孔口特意预留了0.1mm的倒角导向段，对应实际钣金安装支架冲孔后残留的微小翻边，装配时螺丝可以顺畅导入，不会因为孔口毛刺顶起法兰面，导致电机安装后出现倾斜偏角。输出轴的轴伸段做了两段直径差设计，靠近轴根的位置留了0.05mm的退刀槽，对应车削加工时的刀具退刀空间，避免轴根处出现应力集中的圆角残留，同时轴端的D型切边长度严格匹配常用联轴器的锁紧范围，不会出现切边过短导致联轴器打滑、切边过长干涉轴端挡片的问题。电机壳体的黑色段做了细微的拔模斜度，对应铝型材挤出或者压铸成型时的脱模需求，壳体两端和前后端盖配合的止口位置，特意标注了0.02mm的配合公差带，模拟实际压装时的过盈配合量，不会出现止口过松导致端盖错位、过紧压装时壳体开裂的问题。端盖上的四个内六角螺丝沉孔深度做了精准控制，螺丝锁紧后头部完全沉入沉孔内，不会突出法兰平面，避免安装时螺丝头部和设备安装面干涉。壳体侧面的出线槽位置做了圆弧过渡处理，没有尖锐棱角，对应实际生产中电源线穿出时不会被割破绝缘层，出线槽的宽度刚好匹配常用的四芯屏蔽线线径，不需要额外扩孔就能完成布线。数模里的每一处圆角、倒角、尺寸公差都不是随意添加的装饰特征，完全对应机加工、压铸、装配全流程的工艺要求，拿到数模后可以直接对接生产工艺做夹具设计、公差校验，不需要再反复调整结构适配加工条件，能大幅缩短从设计到样机落地的周期。
