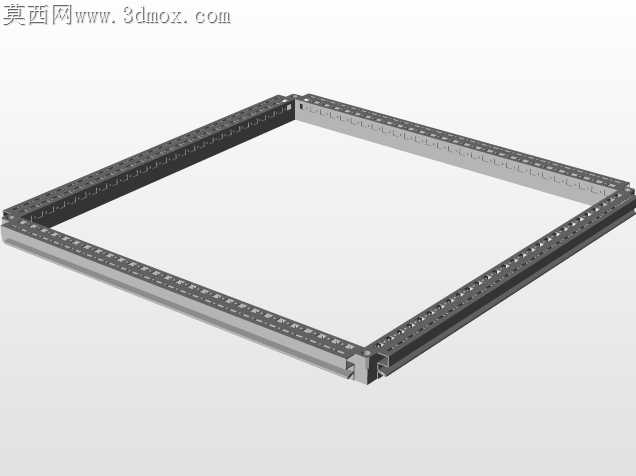

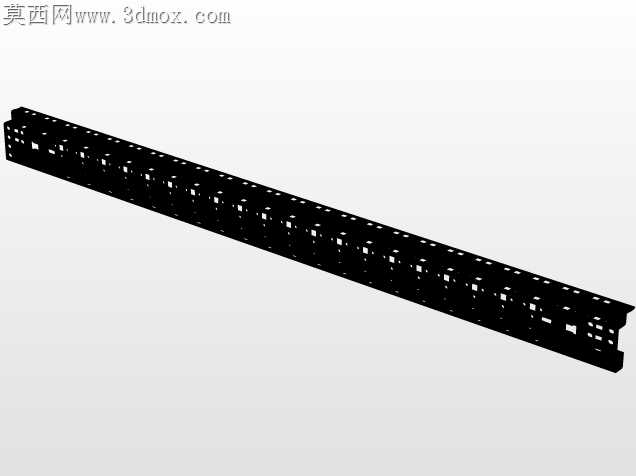

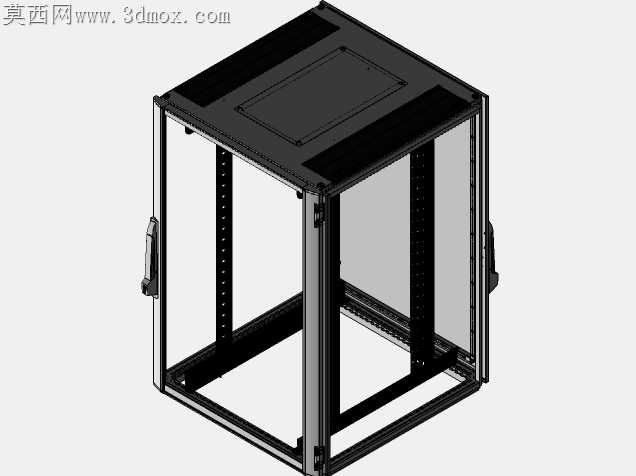

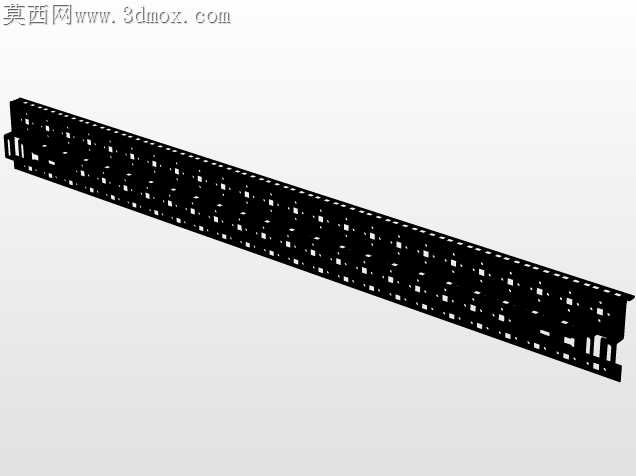

做这个机柜建模的时候,最先卡壳的是框架型材的拼接逻辑,一开始想直接用方管拼直角,后来翻了实际机柜的装配要求才反应过来,TS结构的型材是带多重安装卡槽的,要是直接做光面方管,后期装导轨、理线架的时候根本找不到对应的安装基准,干脆把型材截面的每一道卡槽都做了精准还原,连卡槽的倒角都留了0.3mm的余量,避免实际加工的时候钣金折弯出现应力开裂。前门做透明亚克力视窗的时候,一开始把合页的旋转轴做在了门板内侧,转了下装配体才发现180度开门的时候门板会蹭到侧边框,赶紧把合页的安装座往外挪了2.7mm,还特意给锁具位置留了 Comfort 半圆锁的安装沉台,连锁舌的伸缩行程都做了运动仿真,不会出现锁扣扣不上框体的问题。顶部的顶板一开始做成了整板,后来想到实际机房布线要从顶部走光纤和电源线,特意做了可拆分的多段式顶板,还留了等电位连接的接线柱安装位,通风槽的缝隙宽度卡到了5mm,既满足通风散热的要求,又不会让老鼠之类的小动物钻进去搞破坏。内部的安装立柱做了可前后调节的滑轨结构,调节行程留了482.6mm的标准19英寸安装宽度,立柱上的方孔每间隔1U做一个定位标记,装服务器的时候不用反复拿尺子量间距。材质调试的时候,框架部分给了磨砂黑的喷塑材质,特意把粗糙度调到了0.8,还原真实机柜的哑光质感,透明门板给了半透的亚克力材质,加了10%的反光率,不会像玻璃那样太晃眼,侧门的钣金件做了轻微的折弯圆角,避免锐边划手。做装配配合的时候,所有的螺丝孔位都做了同轴心配合,连门板和框体的缝隙都统一留了1.2mm的均匀间隙,不会出现一边缝大一边缝小的问题,底部的接地端子特意做了铜材质的区分,和黑色框架形成明显的视觉差,方便后期接线的时候快速识别。整个模型没有做多余的装饰结构,每一个凸起和开孔都是对应实际安装需求来的,哪怕是侧面的快速拆卸卡扣,都做了按压的活动间隙模拟,拿到模型拆件就能直接出钣金加工图,不用再二次调整结构。
