ABB高压SF6隔离断路设备结构设计

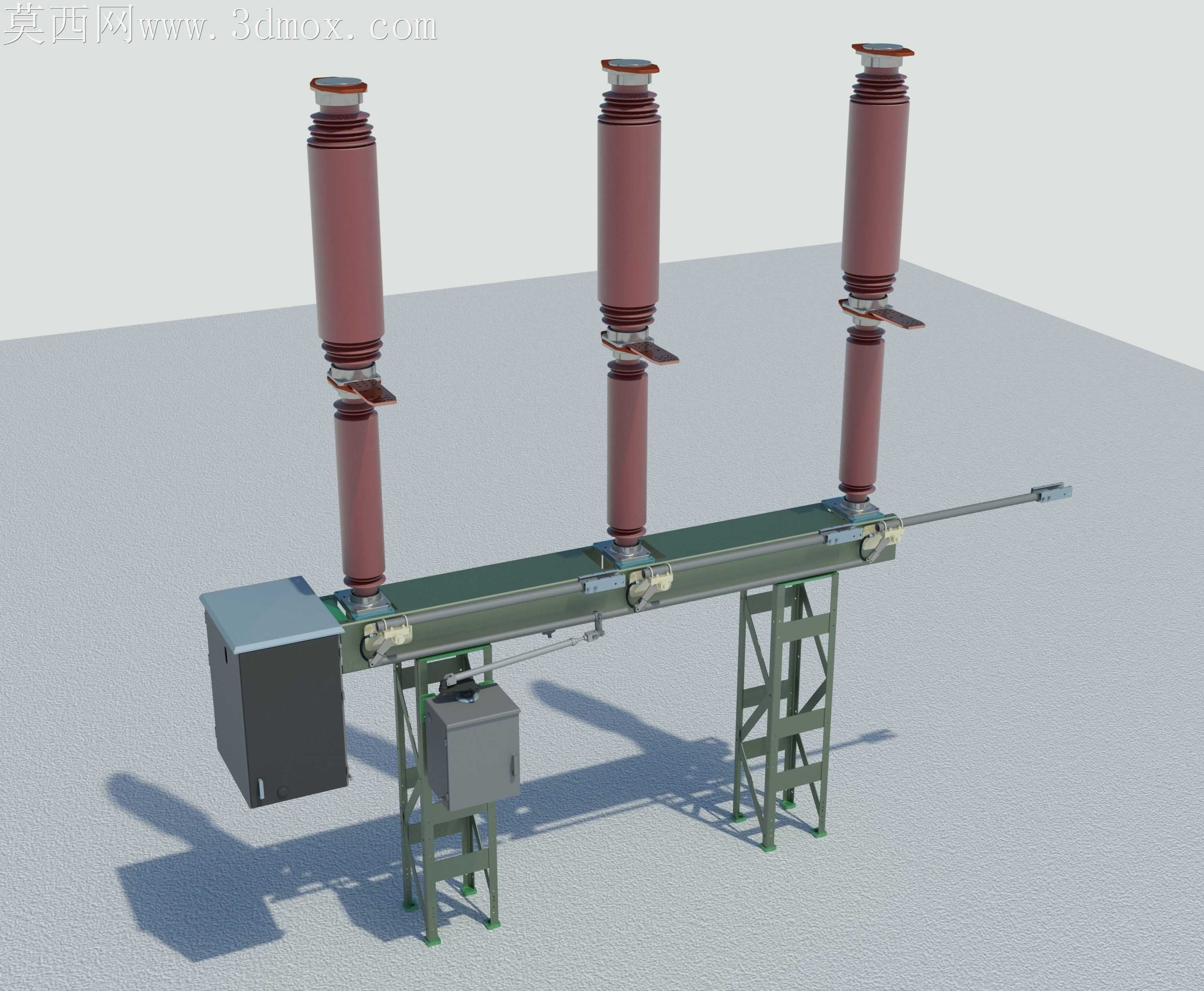

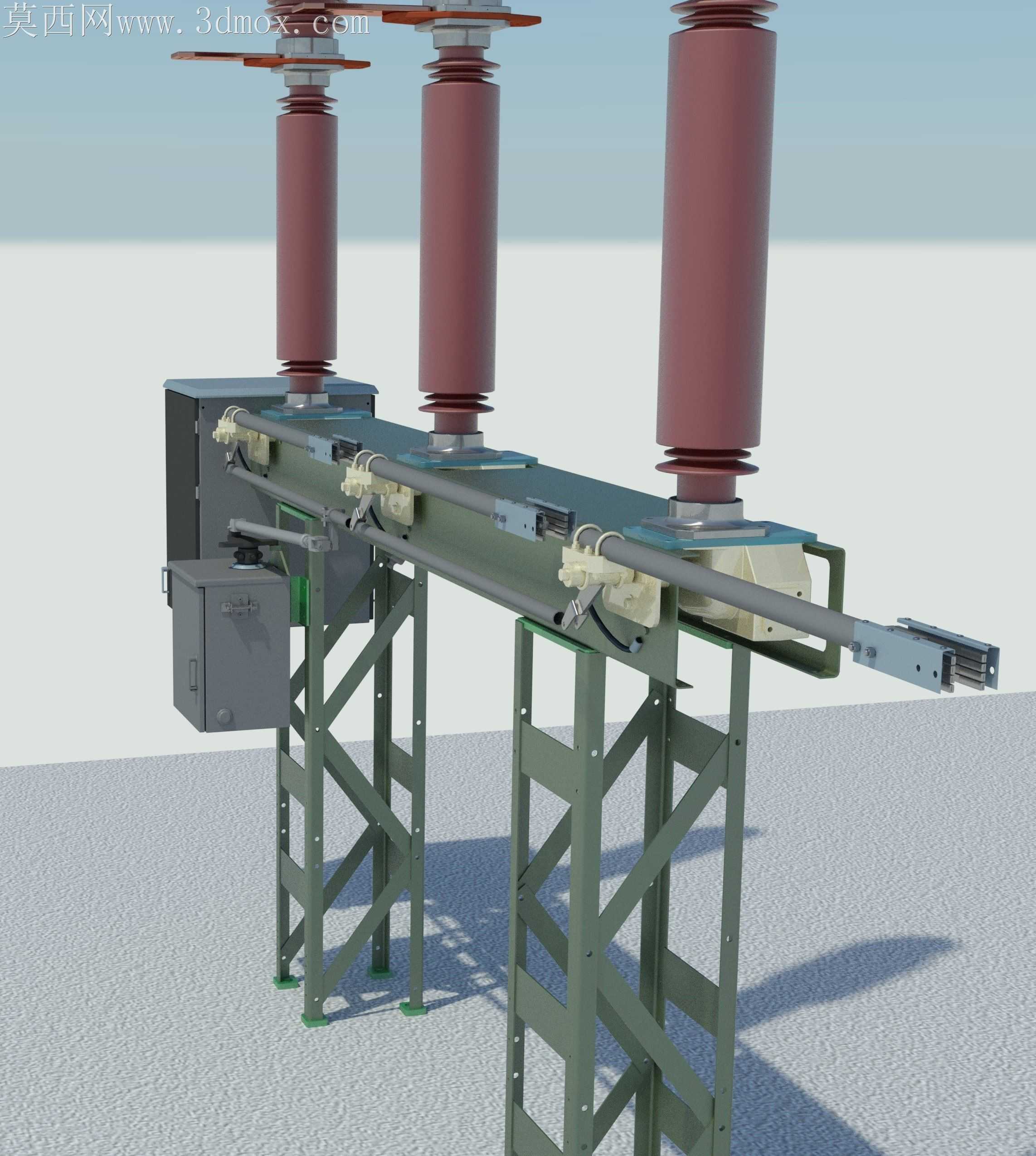

户外高压开关设备常年直面强风、温差剧变、覆冰等复杂工况，绝缘支柱与传动横梁的连接位置，是现场运维中最容易出现密封失效、传动卡涩的薄弱点。这款SF6断路设备的结构设计，在装配逻辑上做了大量针对性的细节处理，完全规避了传统同类型设备的装配隐患。三极绝缘支柱采用分段式套接结构，每段瓷套的对接法兰处预留了0.12mm的环形密封槽，装配时不需要额外涂抹密封胶，依靠O型圈的预压缩量就能实现IP67级的气密封堵，现场吊装时哪怕瓷套端面存在轻微磕碰，只要损伤深度不超过0.05mm，密封性能就不会受影响，大幅降低了现场安装的容错门槛。传动连杆藏在横梁的内部空腔里，和外部操作机构的连接位置采用了万向节转接设计，没有采用传统的刚性直连结构，哪怕支架安装时存在3°以内的水平度偏差，传动过程也不会出现卡滞，不需要现场反复打磨调整连杆长度，单台设备的现场装配时间能缩短近40%。每极支柱的灭弧室端盖都做了定位止口，和支柱本体装配时不需要反复找正同轴度，止口的配合公差选了H7/g6的间隙配合，既能保证装配时顺利滑入，又能限制灭弧室的径向窜动，避免分合闸过程中出现触头偏磨。操作机构箱和横梁的连接位置做了浮动支撑结构，箱体和支架之间垫了2mm厚的丁腈橡胶减震垫，机构分合闸时的冲击力不会直接传递到瓷套上，能避免长期冲击导致的瓷套根部开裂问题。支架的横撑和立柱连接采用了带定位销的螺栓连接，现场组装时不需要额外做划线定位，销孔的间隙控制在0.08mm，既能保证组装精度，又不会因为加工误差导致螺栓穿装困难。接地端子的位置特意设在了支架底部的外侧，接线时不需要探到设备底部操作，现场运维接接地线时更加方便，也能避免接线时工具磕碰瓷套外表面。分合闸指示牌的固定位置做了可调长槽，装配时可以根据实际的触头行程微调指示位置，不需要额外加工垫片调整，指示精度能控制在1mm以内，运维人员在地面就能清晰判断分合状态。
