多轴重载拖车底盘牵引连接装置结构设计

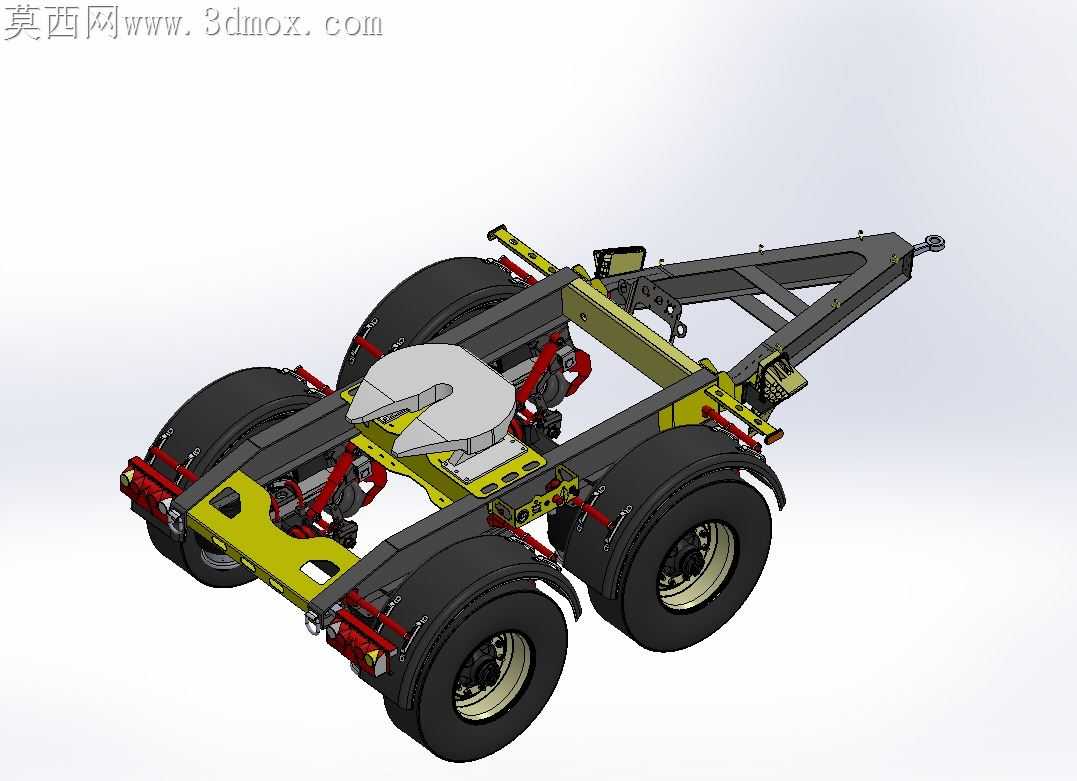

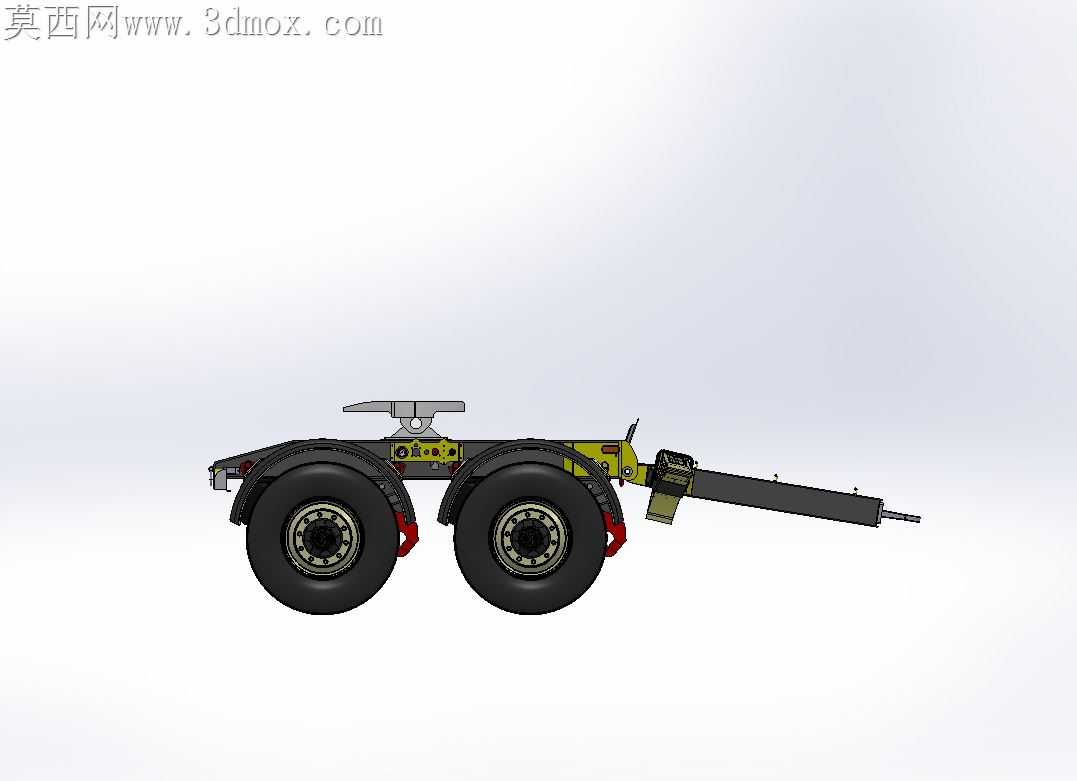

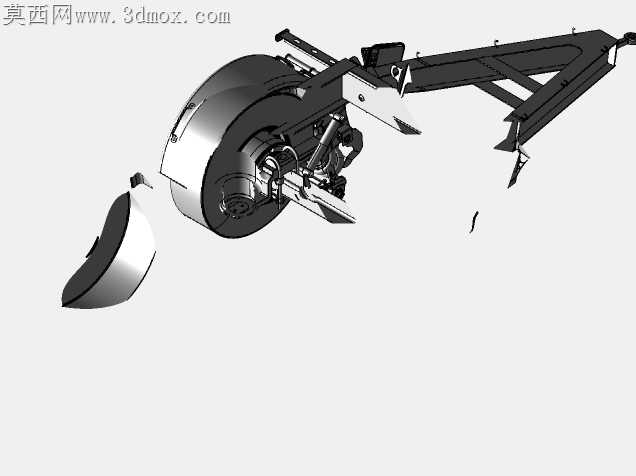

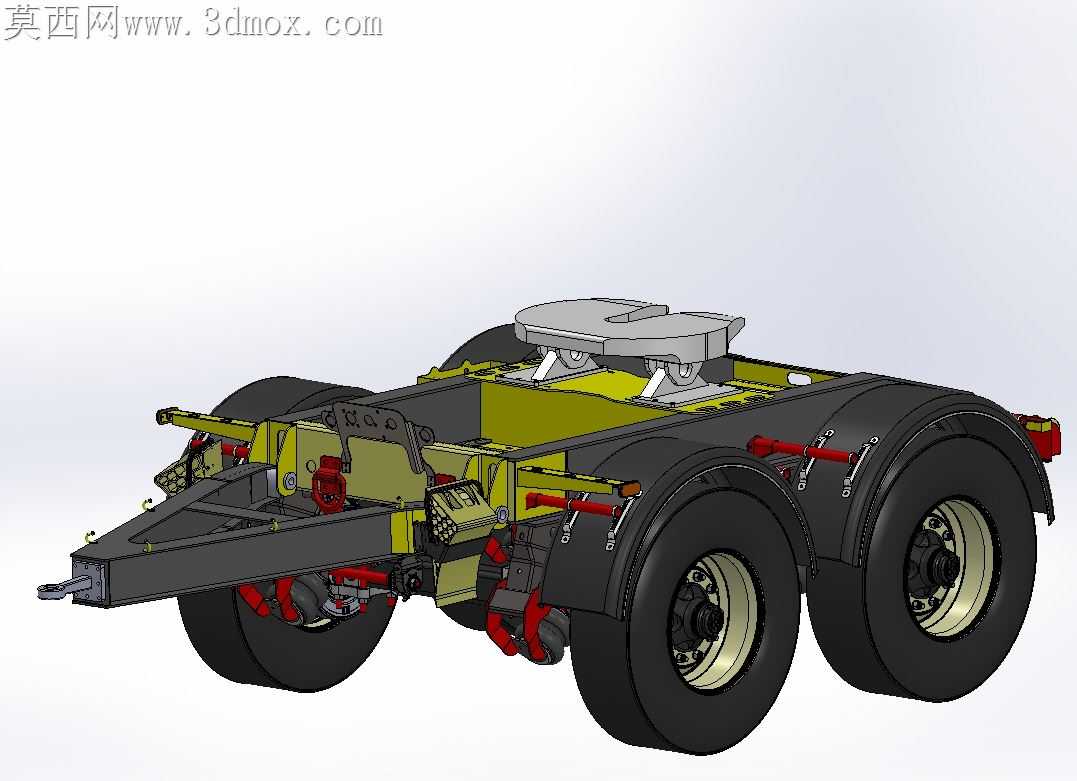

这次做这个多轴重载拖车底盘的建模，是从装配逻辑视角切入的，最开始拿到需求的时候，最先要捋顺的就是各个部件之间的配合关系，毕竟这类拖挂底盘最核心的要求就是装起来不卡滞，动起来不干涉，还要能扛住重载工况下的交变载荷。最先搭的是主车架的框架，一开始想直接用整根方钢切出纵梁轮廓，后来仔细想了下实际加工的可行性，要是整根铣削的话材料浪费太多，而且后期维修更换局部也麻烦，就把纵梁拆成了分段式的折弯板件拼接，横梁和纵梁的连接位置特意留了螺栓过孔的凸台，没直接做焊接死的结构，就是考虑到后期实训拆装的时候能反复拆解，不会因为焊死就只能看不能动。然后是那个最显眼的牵引鞍座，一开始建模的时候把鞍座的回转间隙留小了，转起来总觉得和下方的安装支架有剐蹭，后来翻了实际挂车鞍座的配合公差，把配合面的间隙调到了1.2毫米，还在鞍座下方加了耐磨衬板的结构，衬板单独做了零件，和鞍座底座用沉头螺钉固定，这样后期磨损了只换衬板就行，不用整个换掉鞍座总成。车桥和悬架部分是最费时间的，一开始把钢板弹簧做成了整根刚性体，后来做装配干涉检查的时候发现，悬架上下跳动的时候，板簧和车架下方的限位块会撞在一起，就重新调整了板簧的弧高，还在限位块位置加了橡胶缓冲垫的结构，缓冲垫做了微凸的弧面，不是硬邦邦的平面接触，能分散冲击载荷。轮胎部分没做太复杂的胎纹细节，毕竟这个模型核心是展示底盘结构，胎纹做太细反而会抢重点，只把轮毂的螺栓孔、轮辋的压边结构做了出来，轮胎的橡胶材质特意调了哑光的深黑质感，没有加太强的反光，和金属车架的亮面质感区分开。车架上的气路管线一开始想做成整根的软管，后来装配的时候发现转弯位置的管线弯折角度太死，不符合实际气路的排布规范，就把管线拆成了几段，在弯折位置加了管卡固定，管卡直接卡在车架纵梁的预留孔位上，没有额外做焊接的安装座，也是贴合实际生产里的装配习惯。渲染的时候特意把金属件的粗糙度做了区分，车架的承重梁用了稍微粗糙一点的漆面质感，运动部件比如鞍座的摩擦面、车桥的连接轴用了更亮的金属质感，红色的减震器部件特意提高了一点色彩饱和度，能在整体偏黑黄的色调里跳出来，看结构的时候一眼就能找到减震的位置。整个模型做下来，没有为了好看加多余的装饰件，每一个结构都是对应实际拖车底盘上的真实部件，不管是用来做实训教学的拆装演示，还是做拖挂车辆的结构方案验证，都能直接用，不会出现看着好看但实际生产装不上的问题。
