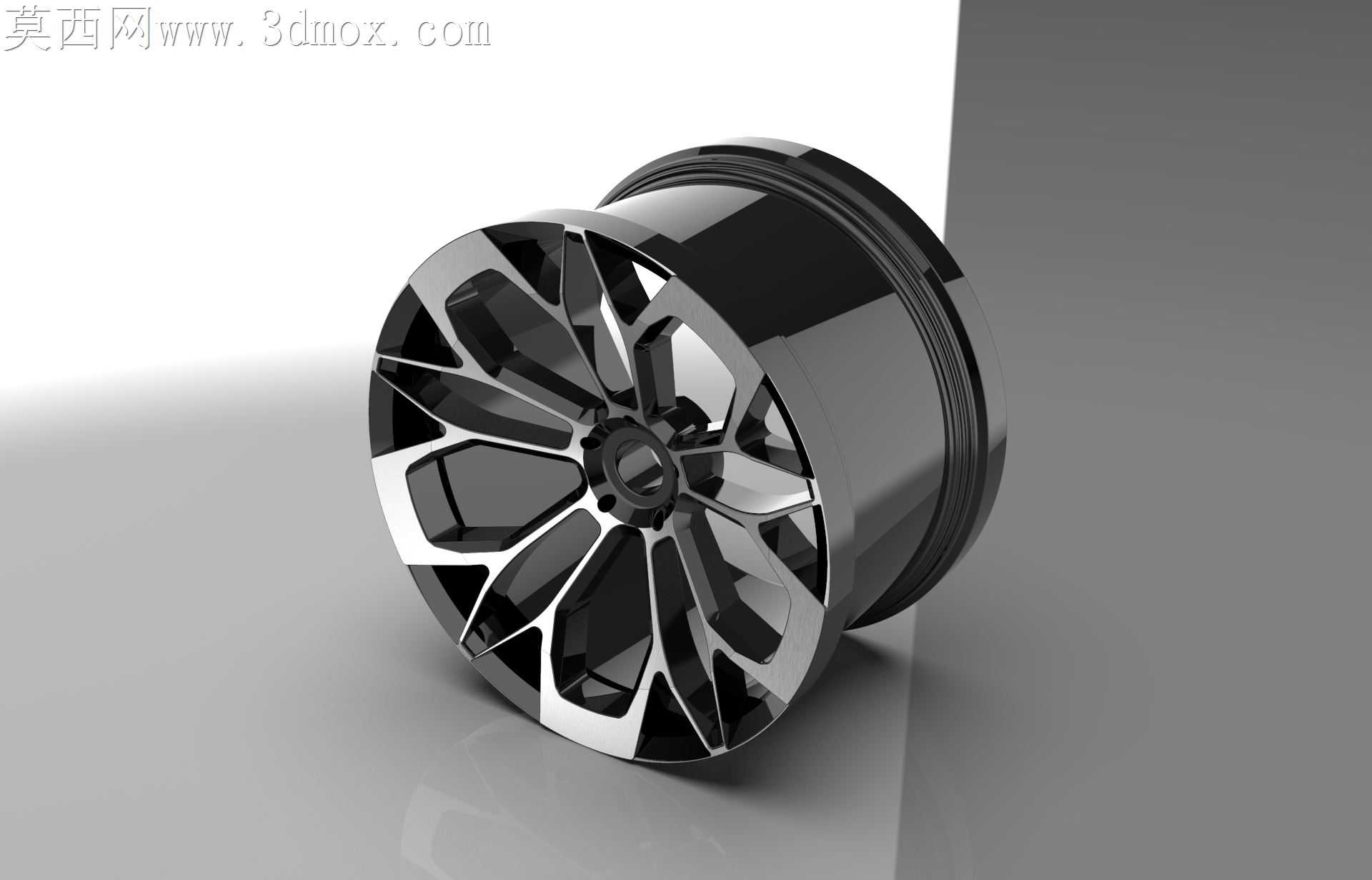

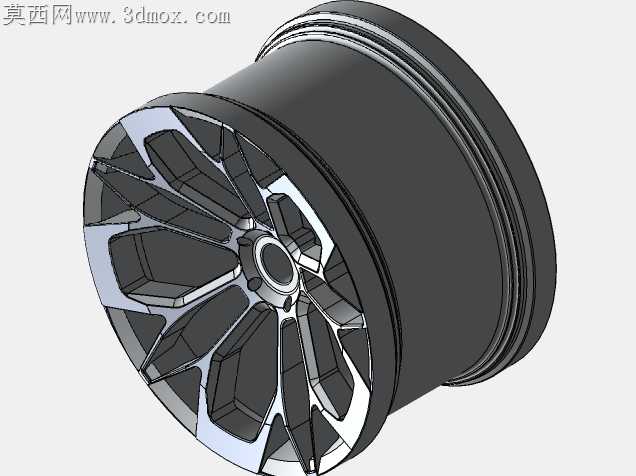

运动款多辐条亮面汽车轮毂三维设计

做这个轮毂模型的时候，一开始是想做适配家用运动轿车的改装款轮辋，最先敲定的是辐条的分叉造型，没有选常规的五辐直条，而是做了每组双辐条带内凹切角的设计，画草图的时候反复调了辐条的扭转角度，太直了显得笨重，扭度过大又会让后期CNC加工的时候刀具走刀出现死角，最后把每根辐条的侧面拔模角度卡在3度，既保留了光影下的立体转折，又能适配低压铸造后的脱模需求，不会出现壁厚不均的问题。轮辋的胎圈座部分完全按国标乘用车轮辋的轮廓尺寸来卡，特意留了气门嘴的安装凸台位置，没有为了外观好看把凸台做薄，毕竟实际装车的时候这个位置要承受胎压的反复冲击，壁厚比轮辐边缘厚了2.5毫米，平衡块安装的台阶也做了1.2毫米的下沉量，避免后期贴平衡块的时候突出轮辋表面影响美观。曲面处理的时候最费时间的是辐条和轮心安装盘的过渡面，一开始用简单的圆角接，渲染出来转折特别生硬，像廉价的副厂轮毂，后来把过渡面拆成三段G2连续的曲面，靠近轮心的位置收窄，顺着辐条的扭转方向慢慢放宽，和轮辋外圈衔接的位置做了微小的倒角，亮面镀铬材质打光的时候，光线能顺着曲面从轮心一直流到轮辋边缘，不会出现断光的生硬感。中心孔的位置严格做了5孔螺栓的安装位，每个螺栓孔周围都做了锥形沉孔，刚好匹配常用的球面轮毂螺栓，装配的时候能自动对中，不会出现安装偏移的问题，中心定位孔的直径公差按H7的配合精度留了建模余量，后期如果要做工程图导出直接就能用。材质调试的时候选了高光亮铬的材质，没有做哑光黑的拼色，因为这个辐条造型的转折面多，亮面材质能把每一处曲面的光影变化都体现出来，特意把轮辋边缘做了轻微的车削亮边效果，和辐条的亮面形成细微的质感差，渲染的时候打了两盏侧光，一盏冷光打在辐条正面突出金属的冷硬感，一盏暖光打在轮辋侧面，把曲面的弧度层次衬出来，地面加了微弱的反射，刚好能映出轮毂下半部分的轮廓，不会抢了主体的风头。整个模型没有做多余的装饰刻线，所有的结构都是兼顾外观和实际装车需求的，不管是拿来做改装方案的效果展示，还是做数控加工的参考模型，都能直接用，不会出现看起来好看但没法落地生产的问题。
