两板结构压铸成型模具结构设计

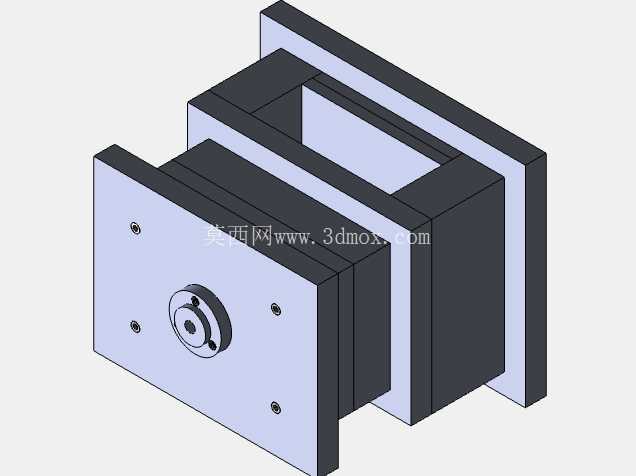

　　这套压铸成型工装主要面向有色金属压铸件的批量生产场景，适配卧式冷室压铸机的安装接口，在汽车零部件、3C结构件、通用五金配件的压铸生产环节中承担金属液充型、冷却固化、铸件脱模的核心功能。整套模架采用标准两板模叠层结构，从定模侧到动模侧依次排布定模座板、定模板、动模板、模脚、动模座板，各层板件通过内六角螺钉完成刚性锁紧，导柱导套组件贯穿定模板与动模板的四角导向孔，合模过程中可实现0.02mm以内的定位精度，避免合模错位导致的铸件飞边、尺寸超差问题。定模座板中心加工有与压铸机压射室对接的定位止口，止口直径适配常规卧式压铸机的压射法兰尺寸，安装时可直接卡入设备定位槽，无需额外调整同轴度，减少现场装模的调校时间。

　　定模板内部开设浇口套安装孔，浇口套与压射冲头的配合间隙控制在0.05-0.08mm区间，既可以避免金属液充型时从配合缝隙飞溅，也能减少冲头往复运动的磨损量。分流锥设置在动模侧浇口正对面，锥面角度设计为15度，可将压射进入的金属液均匀分流到各个型腔进料口，同时在开模时拉住浇注系统凝料，确保料头随动模侧脱出。动模板与动模座板之间设置等高模脚，两块模脚之间预留顶出板的往复运动空间，顶出板上安装的复位杆在合模过程中会先于型腔贴合接触定模板表面，将顶出板推回初始位置，避免顶杆突出型腔表面导致铸件出现顶杆凹痕或者压塌缺陷。

　　整套模具的冷却水道采用直通式排布，分别在定模板、动模板的型腔镶件周边加工直径12mm的通水孔，水道距离型腔表面的距离控制在15-20mm，既保证冷却效率均匀，也避免距离过近导致型腔壁面出现应力开裂。合模时，定模侧的型腔镶件与动模侧的型芯镶件紧密贴合形成封闭型腔，金属液在压射冲头的高压推动下经浇口套、分流锥、内浇口填充进入型腔，保压冷却设定时长后，设备带动动模侧后移，主分型面打开，铸件包紧在动模型芯上随之后退，当后移行程达到设定值时，设备顶出杆推动模具顶出板前进，顶杆将铸件从型芯上平稳顶出，完成一个压铸循环。

　　从安装边界来看，整套模具的长宽尺寸适配280吨级卧式冷室压铸机的拉杆间距，模具总厚度满足设备最小/最大模厚的安装要求，无需额外加装垫板即可直接装夹使用。设计过程中针对压铸生产的常见问题做了结构优化：所有成型镶件均采用独立镶拼结构，局部出现烧蚀、磨损时可单独更换镶件，无需整副模具报废维修；排气槽开设在分型面的金属液最后填充位置，槽深控制在0.12mm以内，可顺畅排出型腔内的空气，避免铸件出现气孔、填充不足缺陷；内浇口的截面积根据铸件壁厚做了匹配设计，保证金属液填充速度达到压铸工艺要求的30-40m/s，同时避免浇口处出现冲蚀型芯的问题。
