通讯线束端子挤压成型工装设备结构

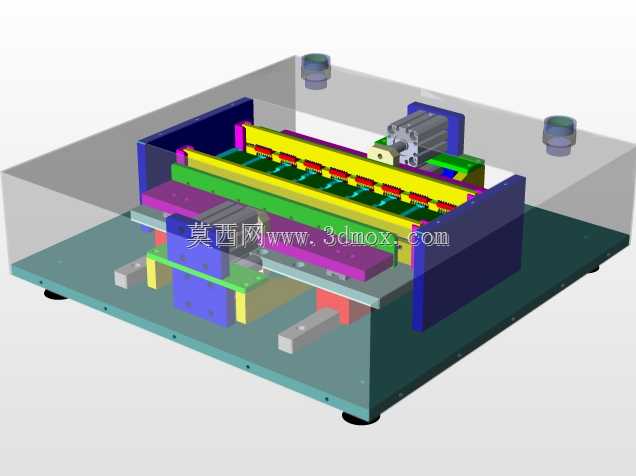

　　该结构针对通讯类线束生产环节的端子压合作业设计，主要应用于通讯线缆组件加工产线的端子预压、整排压合工序，适配多pin位HIC类端子的批量压装作业，解决传统单pin压接效率低、对位偏差大的问题。从结构布局来看，设备采用台式安装布局，底部为整块加工底板作为安装基准，所有功能组件均直接定位安装在底板上，底板底部设置四个可调减震脚杯，可适配不同平整度的车间工作台面，安装时无需额外预埋固定结构，直接放置后调平脚杯即可投入使用，整体占地尺寸适配常规车间工位的操作台摆放边界，不会占用过多产线操作空间。压合执行端采用气缸作为动力输出源，搭配直线导轨作为压合动作的导向结构，避免压合过程中出现偏载导致的端子压接变形、针位偏移问题；

　　压合工位设置多层定位托板，不同颜色的托板分别对应端子料带定位、线束端定位、压合高度限位三个功能，其中端子料带定位槽采用仿形铣削加工，可精准卡入端子料带的定位孔，压合过程中不会出现料带窜动；线束端定位块设置可调节的压线结构，可适配不同线径的通讯线束，压合前将剥好线芯的线束端放入定位槽，即可保证线芯与端子压接位置完全对齐。设备两侧设置透明防护挡板，既可以观察压合过程的作业状态，又能避免压合过程中可能出现的端子碎屑飞溅问题，防护挡板采用快拆结构，日常维护时无需拆卸主体结构即可快速取下清理工位杂物。压合工位的上下模采用模块化设计，更换不同规格的压合模头即可适配不同pin数、不同规格的HIC端子压接需求，

　　模头安装采用定位销加锁紧螺丝的固定方式，换型时间可控制在十分钟以内，适配小批量多品种的通讯线束加工场景。从设计思路上，该结构优先考虑了作业的对位便利性，所有定位结构均设置在操作人员的可视范围内，放料时无需俯身即可确认端子与线束的对位状态，压合动作的触发设置在设备侧方，符合操作人员的手部操作习惯，长时间作业不易产生疲劳；压合行程设置硬限位结构，可避免气缸过行程导致的端子压接过扁、线芯断裂问题，硬限位块的高度可根据不同端子的压合厚度要求进行微调，适配不同压接深度的工艺要求。整体结构没有冗余的复杂传动部件，日常维护仅需定期给导轨添加润滑脂、检查气缸气源压力即可，故障率低，适合产线长时间连续作业使用。
